Пушка для заделки выпускного отверстия металлургической печи

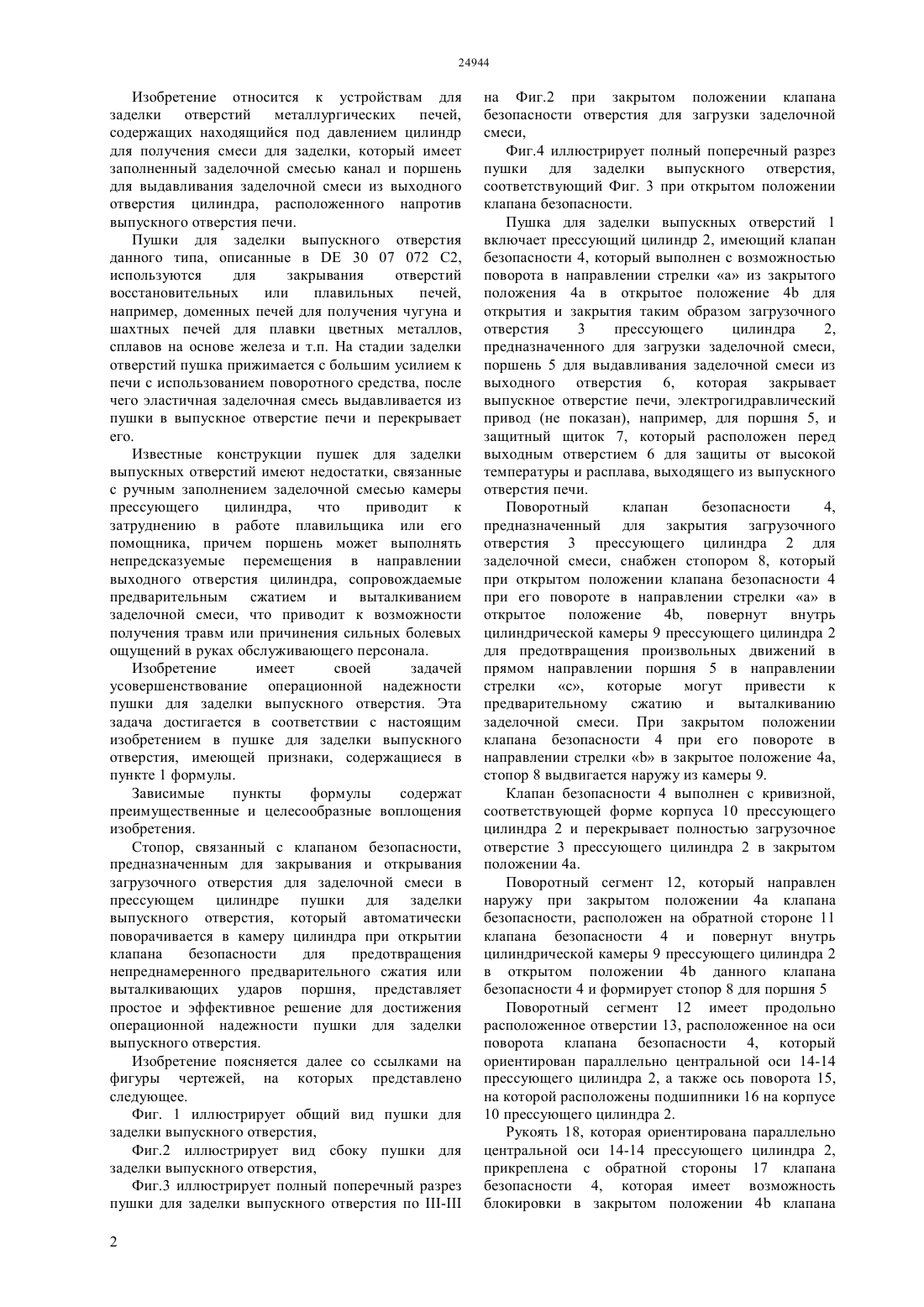

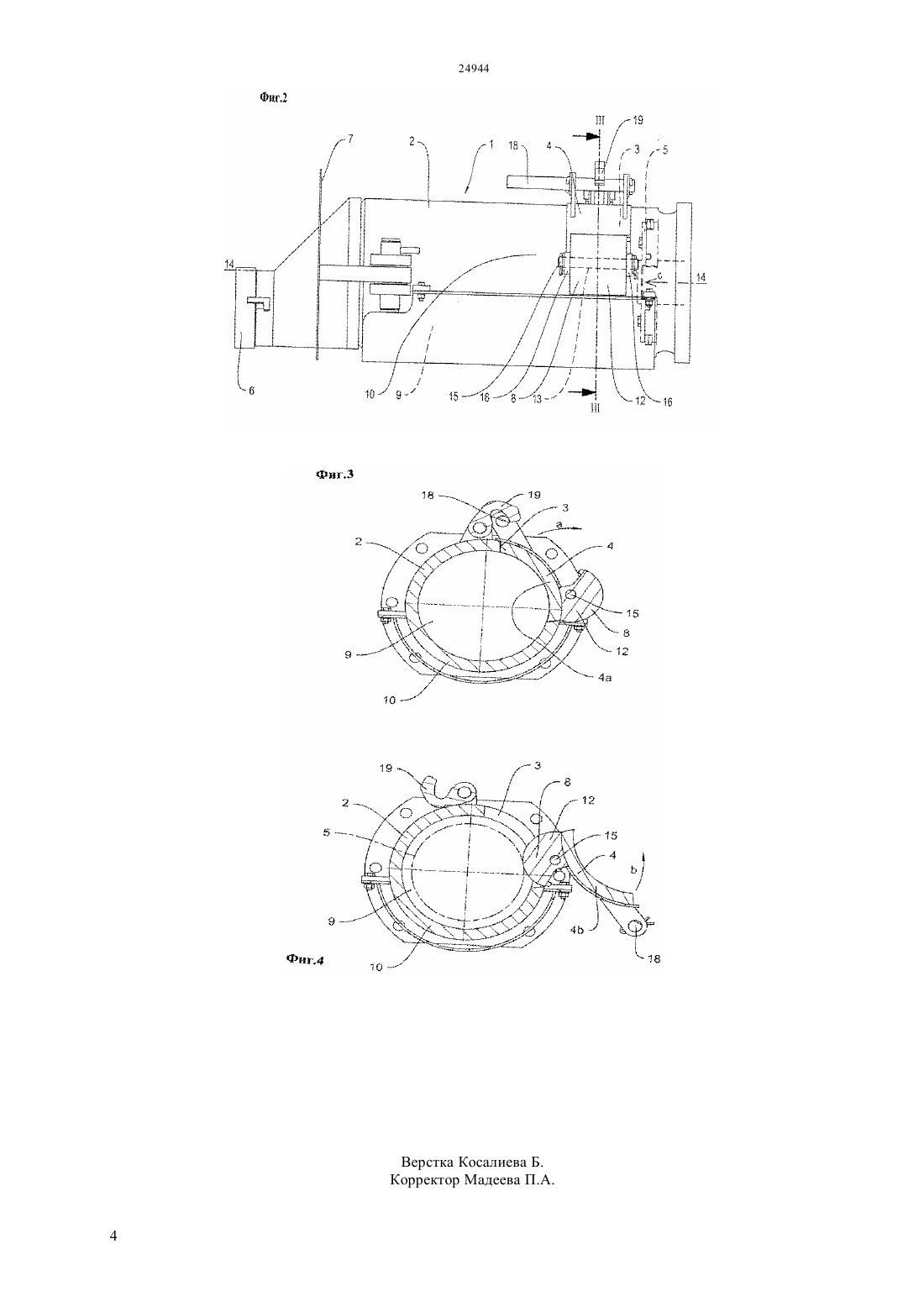

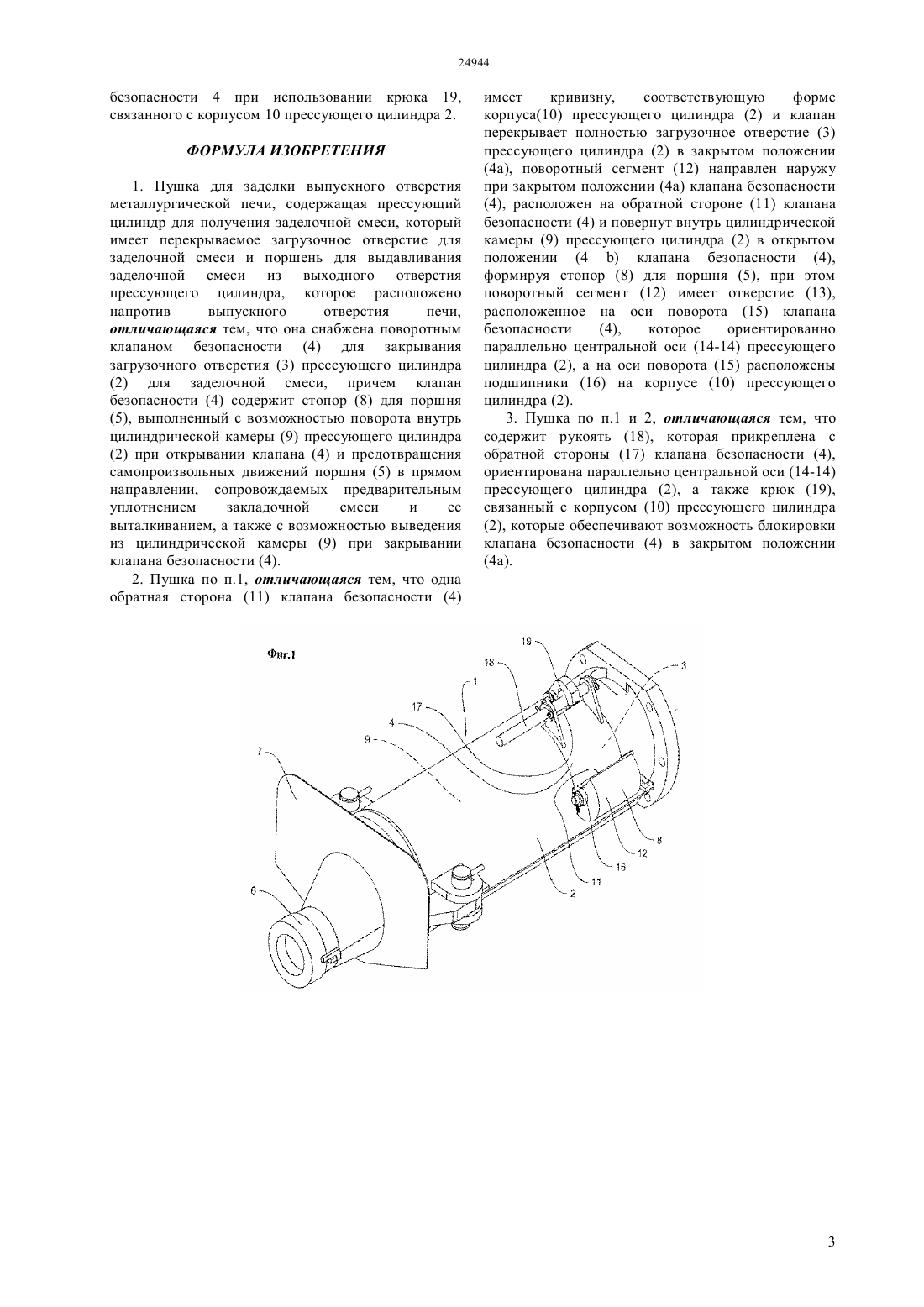

(51) 21 7/12 (2010.01) 27 3/00 (2010.01) 27 3/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ПУШКА ДЛЯ ЗАДЕЛКИ ВЫПУСКНОГО ОТВЕРСТИЯ МЕТАЛЛУРГИЧЕСКОЙ ПЕЧИ(57) Изобретение относится к пушкам для заделки выпускных отверстий (1) металлургических печей,имеющим прессующий цилиндр (2) для получения заделочной смеси, снабженный загрузочным отверстием (3) для заделочной смеси, поршень для выдавливания заделочной смеси через выпускное отверстие (6) прессующего цилиндра (2) в выпускное отверстие печи. Поворотный клапан безопасности (4) предназначенный для закрывания загрузочного отверстия (3) прессующего цилиндра(2) в открытом положении клапана безопасности (4) для предотвращения самопроизвольных движений поршня в прямом направлении, которые приводят к предварительному сжатию и выдавливанию заделочной смеси, и который выходит из цилиндрической камеры (9) при закрытом положении клапана безопасности (4).(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Кучаева Ирина Гафиятовна Изобретение относится к устройствам для заделки отверстий металлургических печей,содержащих находящийся под давлением цилиндр для получения смеси для заделки, который имеет заполненный заделочной смесью канал и поршень для выдавливания заделочной смеси из выходного отверстия цилиндра, расположенного напротив выпускного отверстия печи. Пушки для заделки выпускного отверстия данного типа, описанные в 30 07 072 С 2,используются для закрывания отверстий восстановительных или плавильных печей,например, доменных печей для получения чугуна и шахтных печей для плавки цветных металлов,сплавов на основе железа и т.п. На стадии заделки отверстий пушка прижимается с большим усилием к печи с использованием поворотного средства, после чего эластичная заделочная смесь выдавливается из пушки в выпускное отверстие печи и перекрывает его. Известные конструкции пушек для заделки выпускных отверстий имеют недостатки, связанные с ручным заполнением заделочной смесью камеры прессующего цилиндра,что приводит к затруднению в работе плавильщика или его помощника, причем поршень может выполнять непредсказуемые перемещения в направлении выходного отверстия цилиндра, сопровождаемые предварительным сжатием и выталкиванием заделочной смеси, что приводит к возможности получения травм или причинения сильных болевых ощущений в руках обслуживающего персонала. Изобретение имеет своей задачей усовершенствование операционной надежности пушки для заделки выпускного отверстия. Эта задача достигается в соответствии с настоящим изобретением в пушке для заделки выпускного отверстия, имеющей признаки, содержащиеся в пункте 1 формулы. Зависимые пункты формулы содержат преимущественные и целесообразные воплощения изобретения. Стопор, связанный с клапаном безопасности,предназначенным для закрывания и открывания загрузочного отверстия для заделочной смеси в прессующем цилиндре пушки для заделки выпускного отверстия, который автоматически поворачивается в камеру цилиндра при открытии клапана безопасности для предотвращения непреднамеренного предварительного сжатия или выталкивающих ударов поршня, представляет простое и эффективное решение для достижения операционной надежности пушки для заделки выпускного отверстия. Изобретение поясняется далее со ссылками на фигуры чертежей, на которых представлено следующее. Фиг. 1 иллюстрирует общий вид пушки для заделки выпускного отверстия,Фиг.2 иллюстрирует вид сбоку пушки для заделки выпускного отверстия,Фиг.3 иллюстрирует полный поперечный разрез пушки для заделки выпускного отверстия по 2 на Фиг.2 при закрытом положении клапана безопасности отверстия для загрузки заделочной смеси,Фиг.4 иллюстрирует полный поперечный разрез пушки для заделки выпускного отверстия,соответствующий Фиг. 3 при открытом положении клапана безопасности. Пушка для заделки выпускных отверстий 1 включает прессующий цилиндр 2, имеющий клапан безопасности 4, который выполнен с возможностью поворота в направлении стрелки а из закрытого положения 4 а в открытое положение 4 для открытия и закрытия таким образом загрузочного отверстия 3 прессующего цилиндра 2,предназначенного для загрузки заделочной смеси,поршень 5 для выдавливания заделочной смеси из выходного отверстия 6, которая закрывает выпускное отверстие печи, электрогидравлический привод (не показан), например, для поршня 5, и защитный щиток 7, который расположен перед выходным отверстием 6 для защиты от высокой температуры и расплава, выходящего из выпускного отверстия печи. Поворотный клапан безопасности 4,предназначенный для закрытия загрузочного отверстия 3 прессующего цилиндра 2 для заделочной смеси, снабжен стопором 8, который при открытом положении клапана безопасности 4 при его повороте в направлении стрелки а в открытое положение 4, повернут внутрь цилиндрической камеры 9 прессующего цилиндра 2 для предотвращения произвольных движений в прямом направлении поршня 5 в направлении стрелки с, которые могут привести к предварительному сжатию и выталкиванию заделочной смеси. При закрытом положении клапана безопасности 4 при его повороте в направлении стрелкив закрытое положение 4 а,стопор 8 выдвигается наружу из камеры 9. Клапан безопасности 4 выполнен с кривизной,соответствующей форме корпуса 10 прессующего цилиндра 2 и перекрывает полностью загрузочное отверстие 3 прессующего цилиндра 2 в закрытом положении 4 а. Поворотный сегмент 12, который направлен наружу при закрытом положении 4 а клапана безопасности, расположен на обратной стороне 11 клапана безопасности 4 и повернут внутрь цилиндрической камеры 9 прессующего цилиндра 2 в открытом положении 4 данного клапана безопасности 4 и формирует стопор 8 для поршня 5 Поворотный сегмент 12 имеет продольно расположенное отверстии 13, расположенное на оси поворота клапана безопасности 4, который ориентирован параллельно центральной оси 14-14 прессующего цилиндра 2, а также ось поворота 15,на которой расположены подшипники 16 на корпусе 10 прессующего цилиндра 2. Рукоять 18, которая ориентирована параллельно центральной оси 14-14 прессующего цилиндра 2,прикреплена с обратной стороны 17 клапана безопасности 4, которая имеет возможность блокировки в закрытом положении 4 клапана безопасности 4 при использовании крюка 19,связанного с корпусом 10 прессующего цилиндра 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пушка для заделки выпускного отверстия металлургической печи, содержащая прессующий цилиндр для получения заделочной смеси, который имеет перекрываемое загрузочное отверстие для заделочной смеси и поршень для выдавливания заделочной смеси из выходного отверстия прессующего цилиндра, которое расположено напротив выпускного отверстия печи,отличающаяся тем, что она снабжена поворотным клапаном безопасности (4) для закрывания загрузочного отверстия (3) прессующего цилиндра(2) для заделочной смеси, причем клапан безопасности (4) содержит стопор (8) для поршня(5), выполненный с возможностью поворота внутрь цилиндрической камеры (9) прессующего цилиндра(2) при открывании клапана (4) и предотвращения самопроизвольных движений поршня (5) в прямом направлении, сопровождаемых предварительным уплотнением закладочной смеси и ее выталкиванием, а также с возможностью выведения из цилиндрической камеры (9) при закрывании клапана безопасности (4). 2. Пушка по п.1, отличающаяся тем, что одна обратная сторона (11) клапана безопасности (4) имеет кривизну,соответствующую форме корпуса(10) прессующего цилиндра (2) и клапан перекрывает полностью загрузочное отверстие (3) прессующего цилиндра (2) в закрытом положении(4 а), поворотный сегмент (12) направлен наружу при закрытом положении (4 а) клапана безопасности(4), расположен на обратной стороне (11) клапана безопасности (4) и повернут внутрь цилиндрической камеры (9) прессующего цилиндра (2) в открытом положении (4 ) клапана безопасности (4),формируя стопор (8) для поршня (5), при этом поворотный сегмент (12) имеет отверстие (13),расположенное на оси поворота (15) клапана безопасности(4),которое ориентированно параллельно центральной оси (14-14) прессующего цилиндра (2), а на оси поворота (15) расположены подшипники (16) на корпусе (10) прессующего цилиндра (2). 3. Пушка по п.1 и 2, отличающаяся тем, что содержит рукоять (18), которая прикреплена с обратной стороны (17) клапана безопасности (4),ориентирована параллельно центральной оси (14-14) прессующего цилиндра (2), а также крюк (19),связанный с корпусом (10) прессующего цилиндра(2), которые обеспечивают возможность блокировки клапана безопасности (4) в закрытом положении
