Почвообрабатывающее орудие

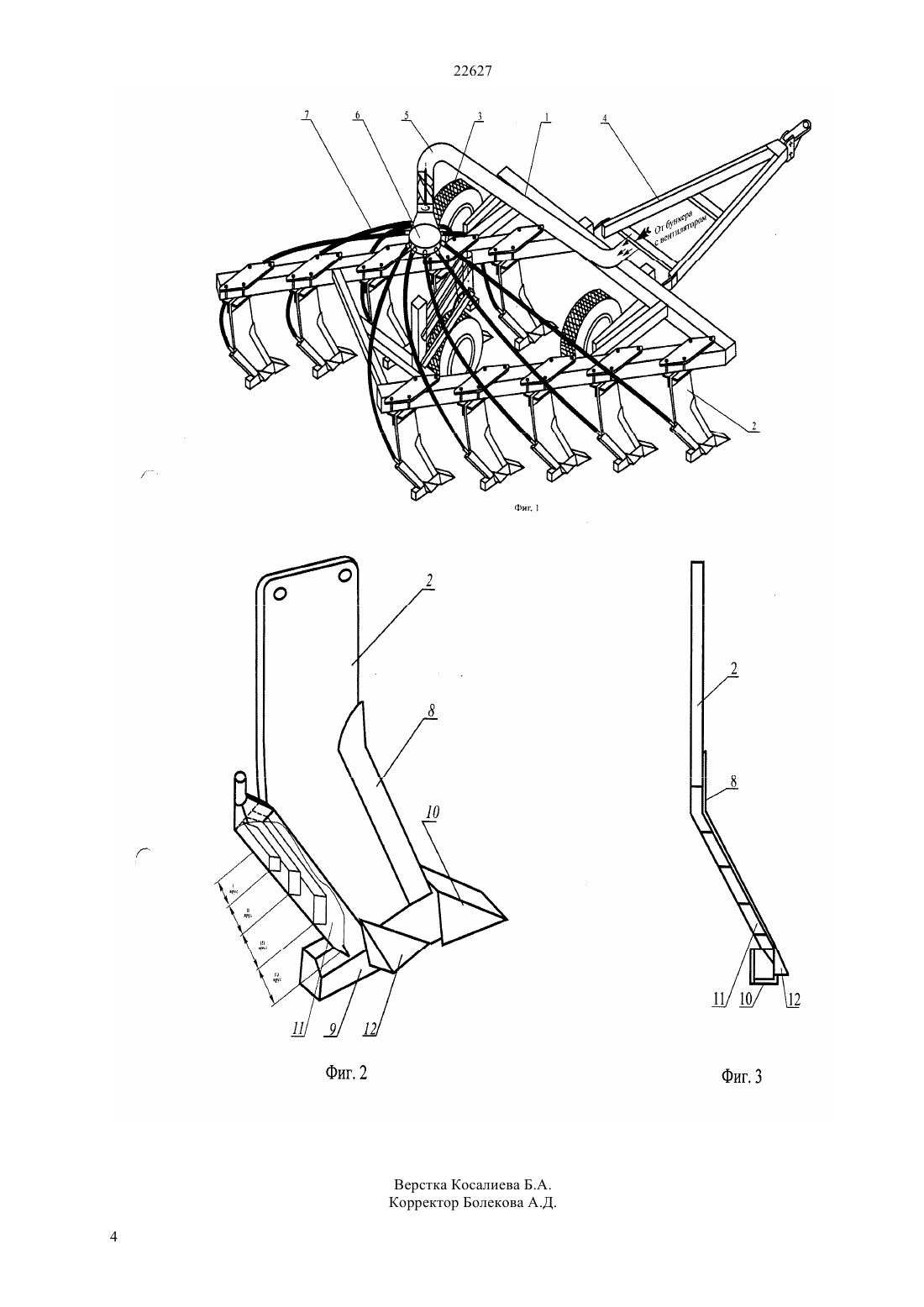

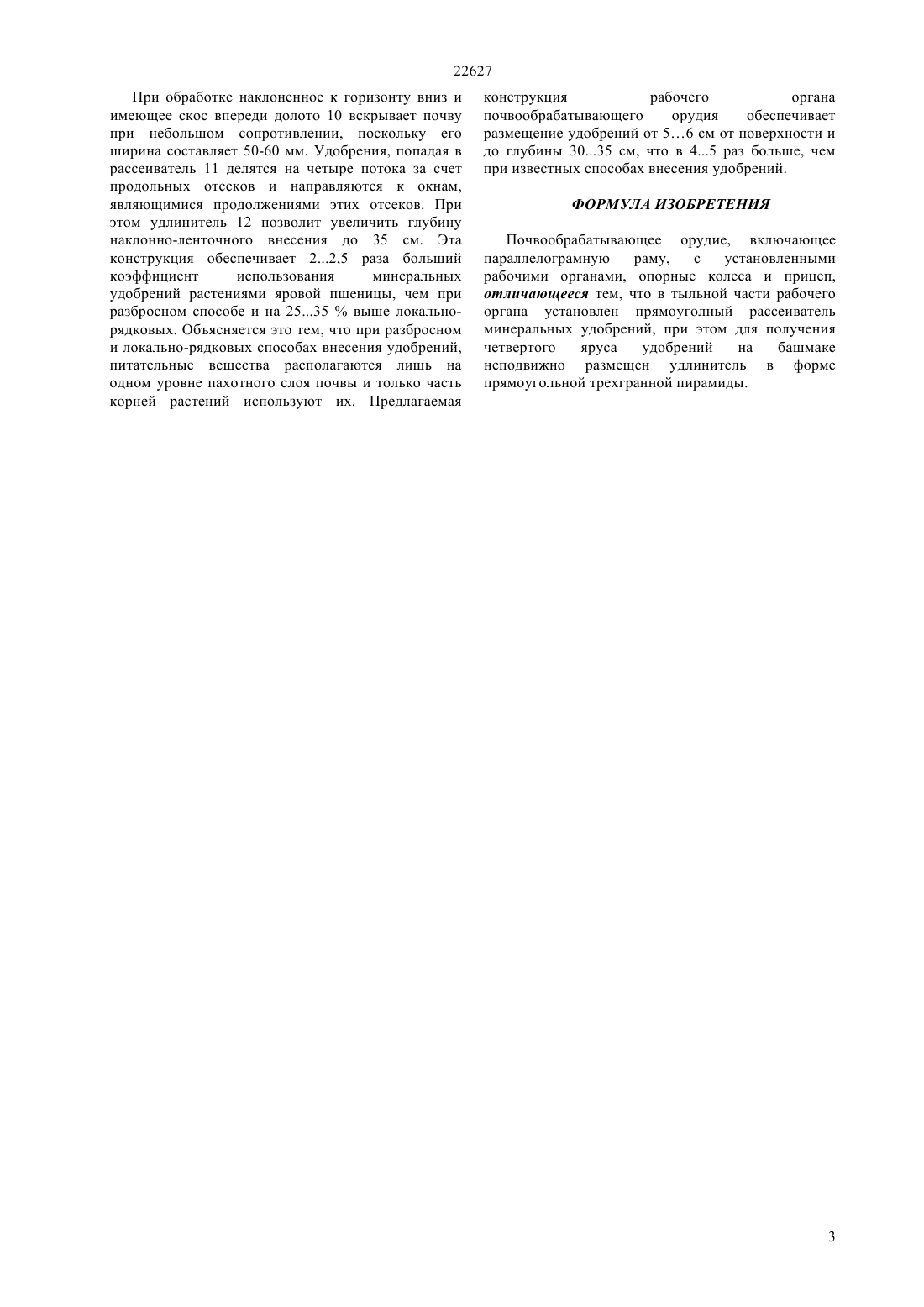

(51) 01 49/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подверженной ветровой эрозии,повышение равномерности распределения удобрений по всей обработанной площади, которая достигается за счет того, что в тыльной части наклонно размещенного чизельного рабочего органа 2 установлен ярусный рассеиватель 11 минеральных удобрений прямоугольной формы,обеспечивающий размещение на глубину до 35 см, при этом для получения четвертого яруса размещения удобрений к башмаку 9 рабочего органа 2 прикреплен неподвижно удлинитель 12 в форме прямоугольной трехгранной пирамиды. Подобное выполнение устройства позволяет увеличить глубину наклонно-ленточного внесения минеральных удобрений до 35 см. Это в 2-2,5 раза эффективнее, чем при разбросном внесении и на 2530 выше локально-рядковой технологии внесения,т.к. питательные вещества располагаются на глубину от 56 см от поверхности до 3035 см, что в 45 раз больше, чем при известных технологиях,обеспечивающих известными устройствами.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Муращенко Владимир Иванович Кусаинов Руслан Комекович Тойгамбаев Серик Кокибаевич Тлеумбетов Калдыбек Мирамбекович Оразбеков Нурдаулет Балтабаевич Сыздыков Данияр Акшекеевич(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к орудиям для основной обработки почвы и внутрипочвенного внесения минеральных удобрений. Технической задачей изобретения является устранение отмеченных недостатков, обеспечение послойного ярусного внесения минеральных удобрений при основной глубокой обработке почвы, 22627 Изобретение относится к области сельскохозяйственного машиностроения,в частности к орудиям для основной обработки почвы и внутрипочвенного внесения минеральных удобрений. Известно приспособление к почвообрабатывающим орудиям для внесения удобрений (см. а. с.519155, М.кл. А 01 В 49/06,Бюл.24, 1976 г.), содержащее стойку с ножом, с тыльной стороны которой укреплен патрубок,присоединенный в верхней части к бункеру. Внутри патрубка установлен спиральный транспортер с пропущенным внутри спирали очистным элементом в виде троса. В верхней части спираль транспортера закреплен на валике, кожух которого укреплен посредством ребер в бункере. Очистный элемент в верхней части прикреплен к валику, а в нижней - к наконечнику, имеющему винтовые ребра. Кроме того известен плуг для внесения минеральных удобрений (см. а. с.743608, М.кл. А 01 С 7/20, Бюл.24, 1980 г.), содержащий раму на которой установлены отвальные корпуса и туковысевающие аппараты с тукопроводами. Перед каждым отвальным корпусом в зоне захвата установлены в держателях дополнительные рабочие органы в виде подкормочных ножей. Держатели прикреплены к грядилю, который жестко соединен с рамой плуга. Держатели с дополнительными рабочими органами могут смещаться по грядилю и фиксироваться в нужном положении стремянками. Привод туковысевающих аппаратов осуществляется от опорного колеса плуга или от ВОМ трактора. Известные устройства обладают существенными недостатками, заключающимися в том, что не учитывают влияние ветровой эрозии и могут применяться только в условиях обработки почвы без сохранения стерни. Из всех известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипом) является почвообрабатывающее орудие (см. а. с.1637681, М.кл. А 01 В 49/06, Бюл.12, 1991 г.), содержащее установленную на стойке плоскорезную лапу. Сзади стойки установлен тукопровод со шнеком, приводимым в движение от ВОМ трактора посредством конического редуктора, причем приводной вал шнека выполнен в виде смесителя. В подлаповом пространстве лапы установлен распределитель, состоящий из вращающегося диска,установленного жестко на нижнем конце вала шнека и помещенного в цилиндрическом кожухе с высевными окнами и с направляющими скребками,расположенными по периферии высевающего диска скребки и высевные окна ширинойвыполнены в теле кожуха и расположены по периферии высевающего диска и кожуха под центральным углом к поперечно-вертикальной плоскости, причем скребки отогнуты вовнутрь кожуха. Порядковое числовысевного окна (направляющего скребка) исчисляется от крайнего правого, либо левого окна,расположенного в поперечно-вертикальной 2 плоскости, проходящей через ось вращения высевающего диска. Известное орудие обладает существенными недостатками, заключающимися в том, что оно удовлетворительно работает на почвах,обработанных отвальным способом с оборотом пласта без сохранения стерни, т.е. на почвах,неподверженных ветровой эрозии и только при поверхностной предпосевной обработке почвы,когда необходимо разместить минеральные удобрения на небольшой глубине. При основной глубокой обработке почвы,подверженной ветровой эрозии известное устройство работает неудовлетворительно, т.к. не обеспечивает послойное, на разной глубине обработки почвы, размещение минеральных удобрений. Технической задачей изобретения является устранение отмеченных недостатков, обеспечение послойного ярусного внесения минеральных удобрений при основной глубокой обработке почвы,подверженной ветровой эрозии,повышение равномерности распределения удобрений по всей обработанной площади, которая достигается за счет того, что в тыльной части наклонного чизельного рабочего органа установлен ярусный рассеиватель минеральных удобрений,обеспечивающий размещение на глубину до 35 см, при этом для получения четвертого яруса размещения удобрений к башмаку рабочего органа прикреплен неподвижно удлинитель в форме прямоугольной трехгранной пирамиды. Сущность устройства поясняется чертежами, где фиг. 1 - общий вид машины, фиг. 2 - общий вид наклонного чизельного рабочего органа, фиг. 3 - вид сзади. Машина содержит параллелограмную раму 1 с установленными на нем наклонными чизельными рабочими органами 2, опорные колеса 3 и прицеп 4. На раме 1 жестко закреплен корпус распределителя удобрений 5 с головкой 6, направленной вертикально вниз с подсоединенными тукопроводами 7. На фронтальной части наклонного чизельного рабочего органа 2 прикреплена накладка 8 треугольной формы, раздвигающая почву. На конце стойки размещен неподвижно башмак 9, к которому с помощью болтового соединения прикреплено долото 10. В тыльной части стойки установлен рассеиватель 11 минеральных удобрений,выполненный в виде прямоугольного материалопровода, разделенного на продольные отсеки с окнами. Для получения на уровне башмака нижнего четвертого яруса к башмаку 9 приварен удлинитель 12 в форме прямоугольной трехгранной пирамиды. Машина работает следующим образом. Транспортируемые из бункера с дозатором (не показаны как общеизвестные устройства) по трубопроводу потоком воздуха минеральные удобрения, через головку 6 распределителя 5 и тукопроводы 7 попадают на рассеиватель 11 наклонного чизельного рабочего органа 2. 22627 При обработке наклоненное к горизонту вниз и имеющее скос впереди долото 10 вскрывает почву при небольшом сопротивлении, поскольку его ширина составляет 50-60 мм. Удобрения, попадая в рассеиватель 11 делятся на четыре потока за счет продольных отсеков и направляются к окнам,являющимися продолжениями этих отсеков. При этом удлинитель 12 позволит увеличить глубину наклонно-ленточного внесения до 35 см. Эта конструкция обеспечивает 22,5 раза больший коэффициент использования минеральных удобрений растениями яровой пшеницы, чем при разбросном способе и на 2535 выше локальнорядковых. Объясняется это тем, что при разбросном и локально-рядковых способах внесения удобрений,питательные вещества располагаются лишь на одном уровне пахотного слоя почвы и только часть корней растений используют их. Предлагаемая конструкция рабочего органа почвообрабатывающего орудия обеспечивает размещение удобрений от 56 см от поверхности и до глубины 3035 см, что в 45 раз больше, чем при известных способах внесения удобрений. ФОРМУЛА ИЗОБРЕТЕНИЯ Почвообрабатывающее орудие, включающее параллелограмную раму,с установленными рабочими органами, опорные колеса и прицеп,отличающееся тем, что в тыльной части рабочего органа установлен прямоуголный рассеиватель минеральных удобрений, при этом для получения четвертого яруса удобрений на башмаке неподвижно размещен удлинитель в форме прямоугольной трехгранной пирамиды.
