Способ определения содержания ионов металла в катионите

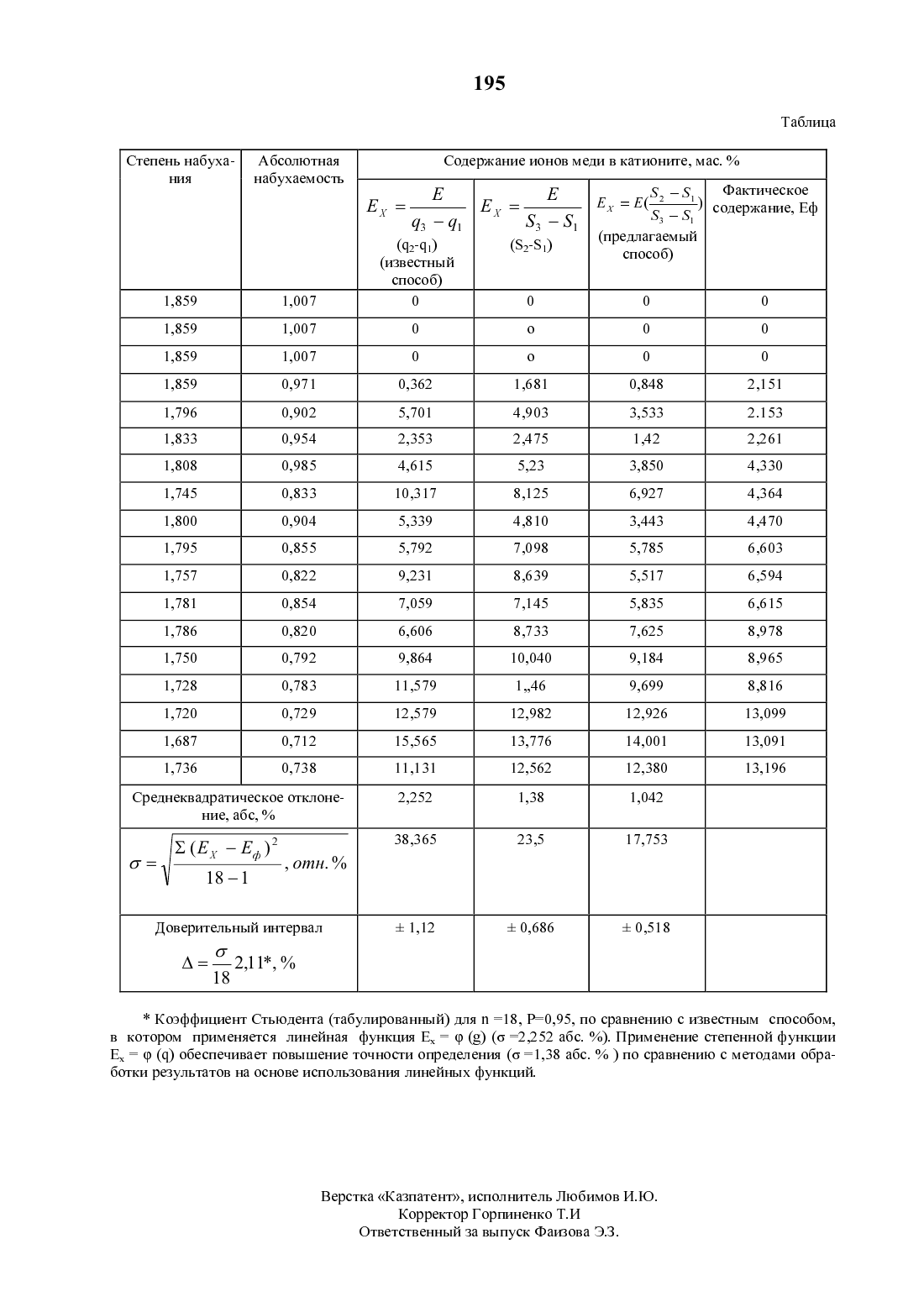

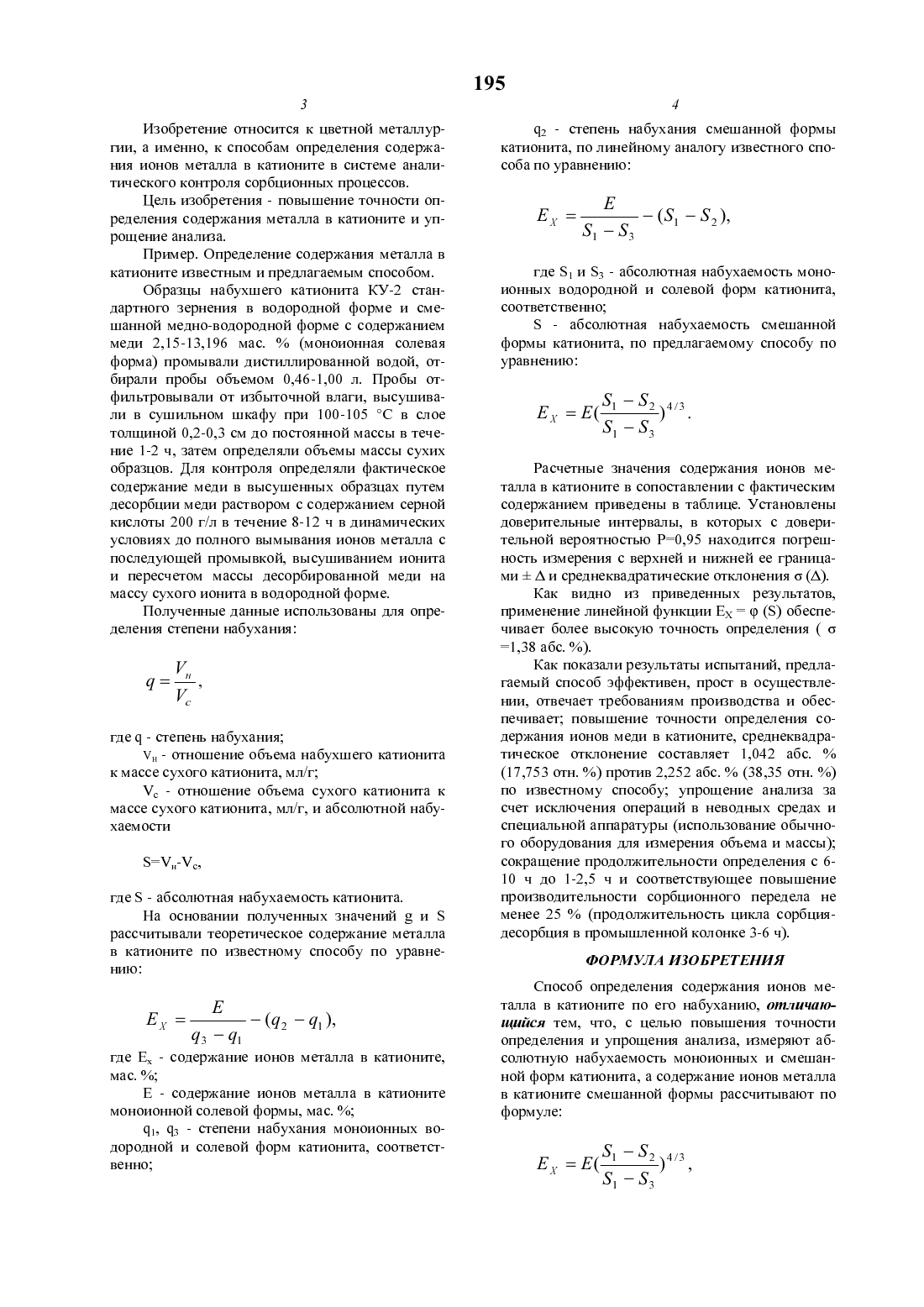

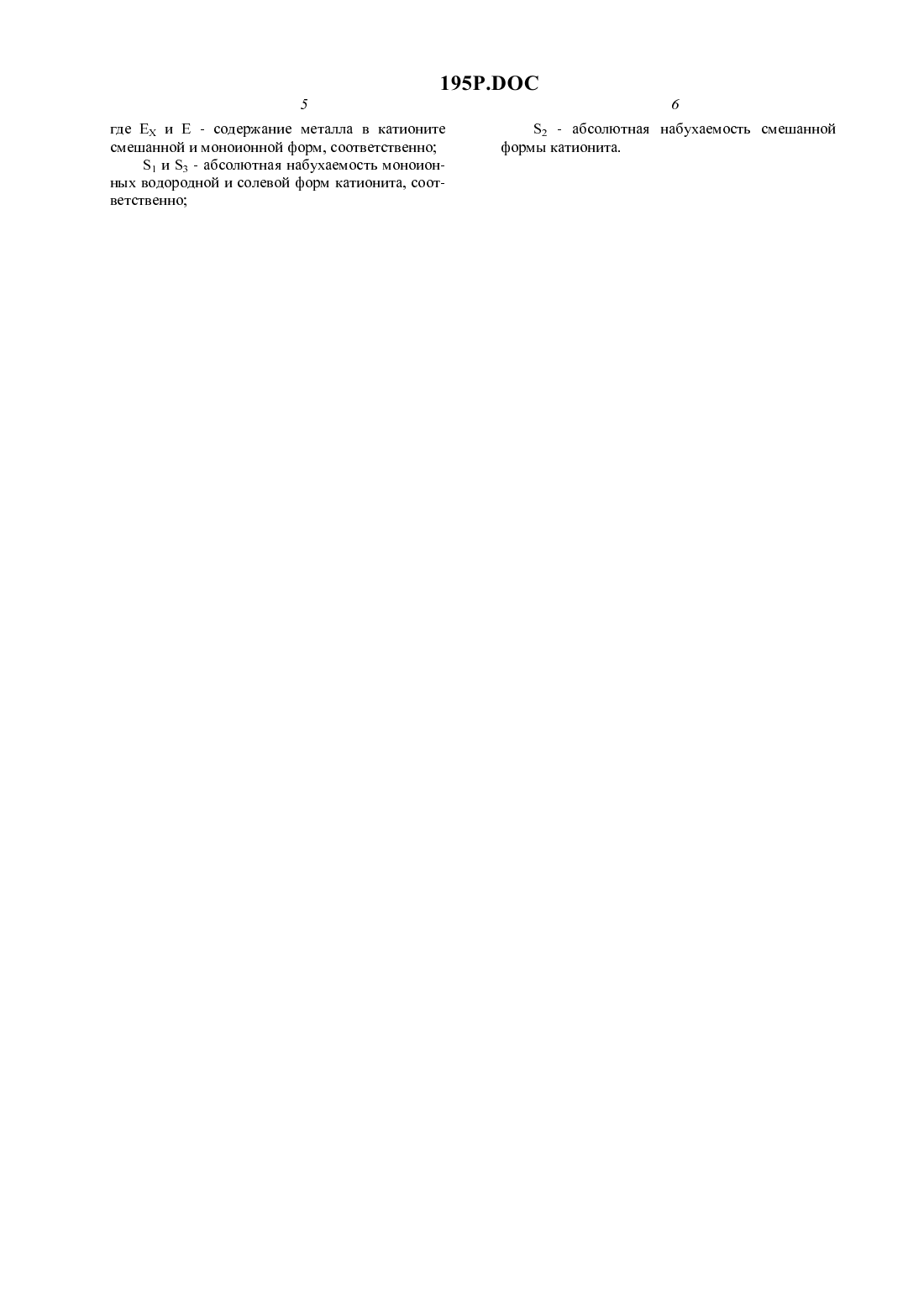

(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ИОНОВ МЕТАЛЛА В КАТИОНИТЕ(57) Изобретение относится к области гидрометаллургии и позволяет повысить точность определения содержания металла в катионите при пе реработке Цветных металлов и упростить анализ. Сущность способа заключается в том, что содержание металла определяют по формуле1 и 3 - абсолютная набухаемость моноионных водородной и солевой форм катионита, которая определяется как разность объема сухого катионита и набухшего, соотнесенных к массе 2 абсолютная набухаемость смешанной формы катионита.Изобретение Относится к цветной металлургии, а именно, к способам определения содержания ионов металла в катионите в системе аналитического контроля сорбционных процессов.Цель изобретения - повышение точности определения содержания металла в катионите и упрощение анализа.Пример. Определение содержания металла в катионите известным и предлагаемым способом.Образцы набухшего катионита КУ-2 стандартного зернения в водородной форме и смешанной медно-водородной форме с содержанием меди 2,15-13,196 мас. (моноионная солевая форма) промывали дистиллированной водой, отбирали пробы объемом 0,46-1,00 л. Пробы отфильтровывали от избыточной влаги, высушивали в сушильном шкафу при 100-105 С в слое толщиной 0,2-0,3 см до постоянной массы в течение 1-2 ч, затем определяли объемы массы сухих образцов. Для контроля определяли фактическое содержание меди в высушенных образцах путем десорбции меди раствором с содержанием серной кислоты 200 г/л в течение 8-12 ч в динамических условиях до полного вымывания ионов металла с последующей промывкой, высушиванием ионита и пересчетом массы десорбированной меди на массу сухого ионита в водородной форме.Полученные данные использованы для определения степени набухания/ - отношение объема набухшего катионита к массе сухого катионита, мл/гУс - отношение объема сухого катионита к массе сухого катионита, мл/г, и абсолютной набухаемостиНа основании полученных значений 5 и 8 рассчитывали теоретическое содержание металла в катионите по известному способу по уравнениюгде Ех - содержание ионов металла в катионите,мас.Е - содержание ионов металла в катионите моноионной солевой формы, мас.ф, цз - степени набухания моноионных водородной и солевой форм катионита, соответственноф - степень набухания смешанной формы катионита, по линейному аналогу известного способа по уравнениюгде 8, и 83 - абсолютная набухаемость моноионных водородной и солевой форм катионита,соответственно8 - абсолютная набухаемость смешанной формы катионита, по предлагаемому способу по уравнениюРасчетные значения содержания ионов металла в катионите в сопоставлении с фактическим содержанием приведены в таблице. Установлены доверительные интервалы, в которых с доверительной вероятностью Р 0,95 находится погрешность измерения с верхней и нижней ее границами А и среднеквадратические отклонения о (А).Как видно из приведенных результатов,применение линейной функции ЕХ (р (8) обеспечивает более высокую точность определения ( о 1,38 абс. ).Как показали результаты испытаний, предлагаемый способ эффективен, прост в осуществлении, отвечает требованиям производства и обеспечивает повышение точности определения содержания ионов меди в катионите, среднеквадратическое отклонение составляет 1,042 абс.(17,753 отн. ) против 2,252 абс. (38,35 отн. ) по известному способу упрощение анализа за счет исключения операций в неводных средах и специальной аппаратуры (использование обычного оборудования для измерения объема и массы) сокращение продолжительности определения с 610 ч до 1-2,5 ч и соответствующее повышение производительности сорбционного передела не менее 25 (продолжительность цикла сорбциядесорбция в промышленной колонке 3-6 ч).Способ определения содержания ионов металла в катионите по его набуханию, отличающийся тем, что, с целью повышения точности определения и упрощения анализа, измеряют абсолютную набухаемость моноионных и смешанной форм катионита, а содержание ионов металла в катионите смешанной формы рассчитывают по5 6 где ЕХ и Е - содержание металла в катионите 2 - абсолютная набухаемостъ смешанной смешанной и моноионной форм, соответственно формы катионита.1 и 3 - абсолютная набухаемостъ моноионных водородной и солевой форм катионита, соответственноТаблица Степень набуха- Абсолютная Содержание ионов меди в катионите, мас. ния набухаемость Е Е 52 5 Фактическое Е Т Е Т ЕХЕ( )соде жание Еф Х Ч Ч Х Б 5, 53 5 Р 3 1 3 1Среднеквадратическое отклоне- 1,042 ние, абс, о 4, отн. 18 1 ове ительный инт вал 0,518 д Р ерКоэффициент Стьюдента (табулированный) для п 18, Р 0,95, по сравнению с известным способом,в котором применяется линейная функция ЕХ (р (5) (с 2,252 абс. ). Применение степенной функции Ех (р (о) обеспечивает повышение точности определения (с 1,38 абс. ) по сравнению с методами обработки результатов на основе использования линейных функций.Ответственный за выпуск Фаизова Э.3.
