Вращатель бурового станка

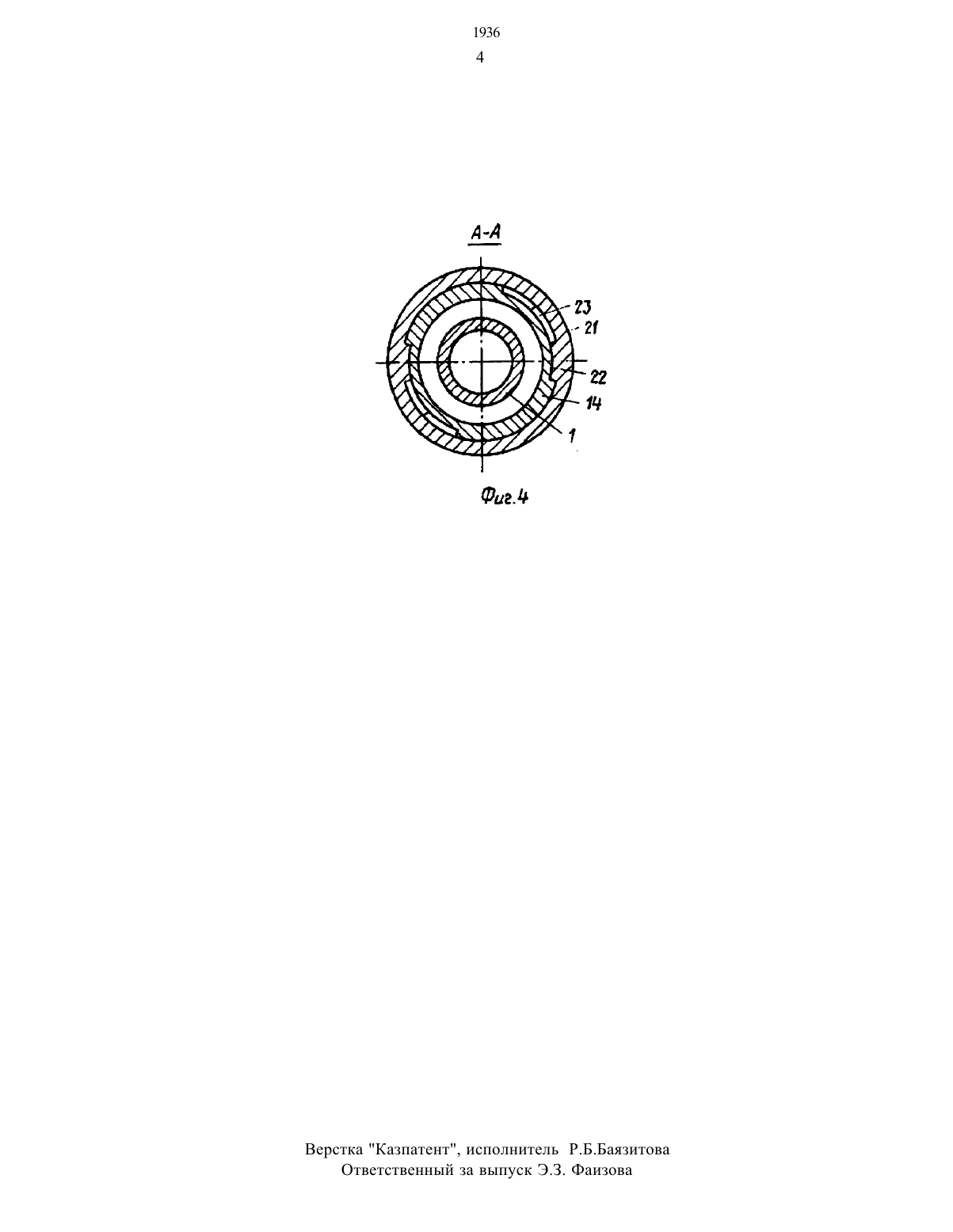

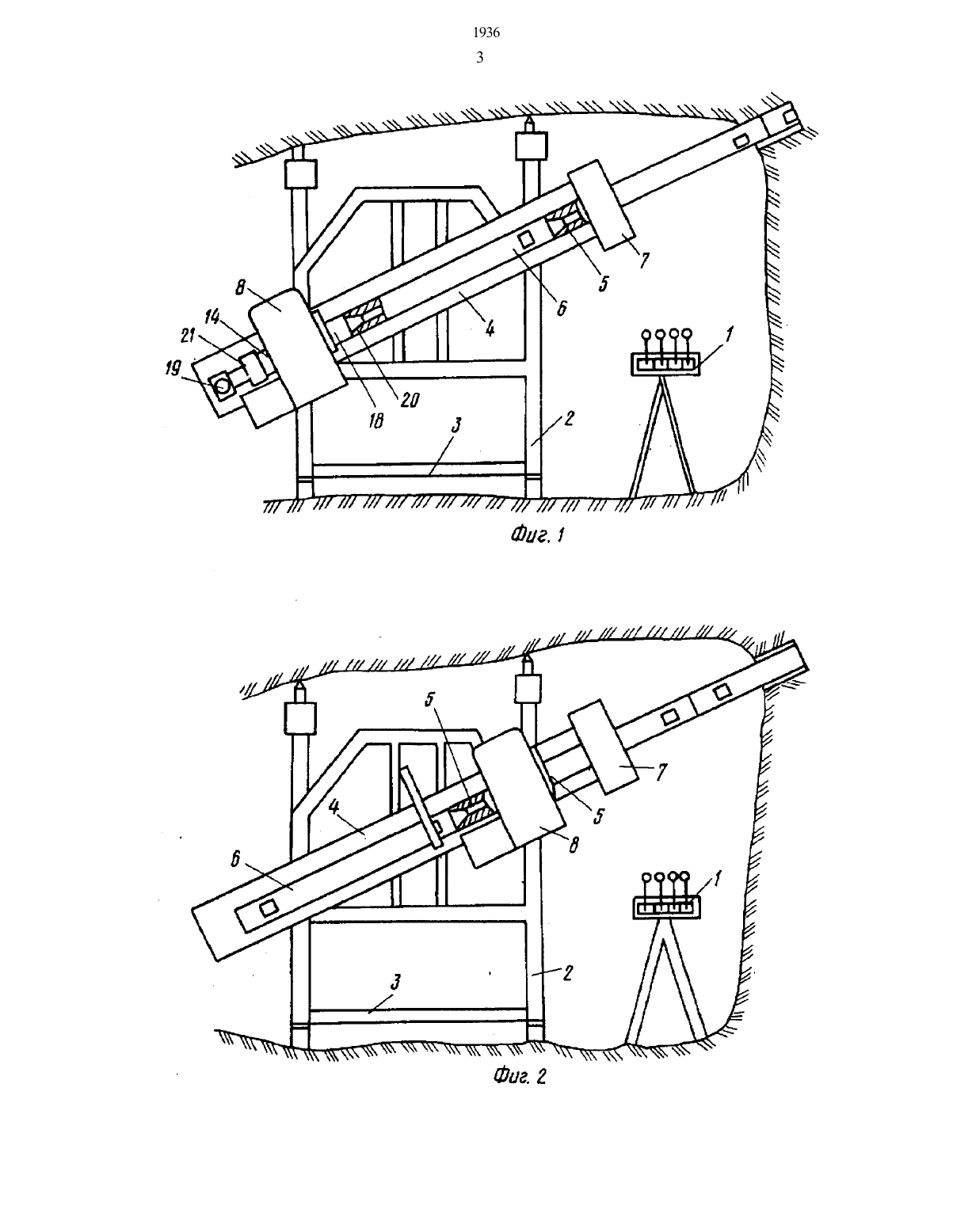

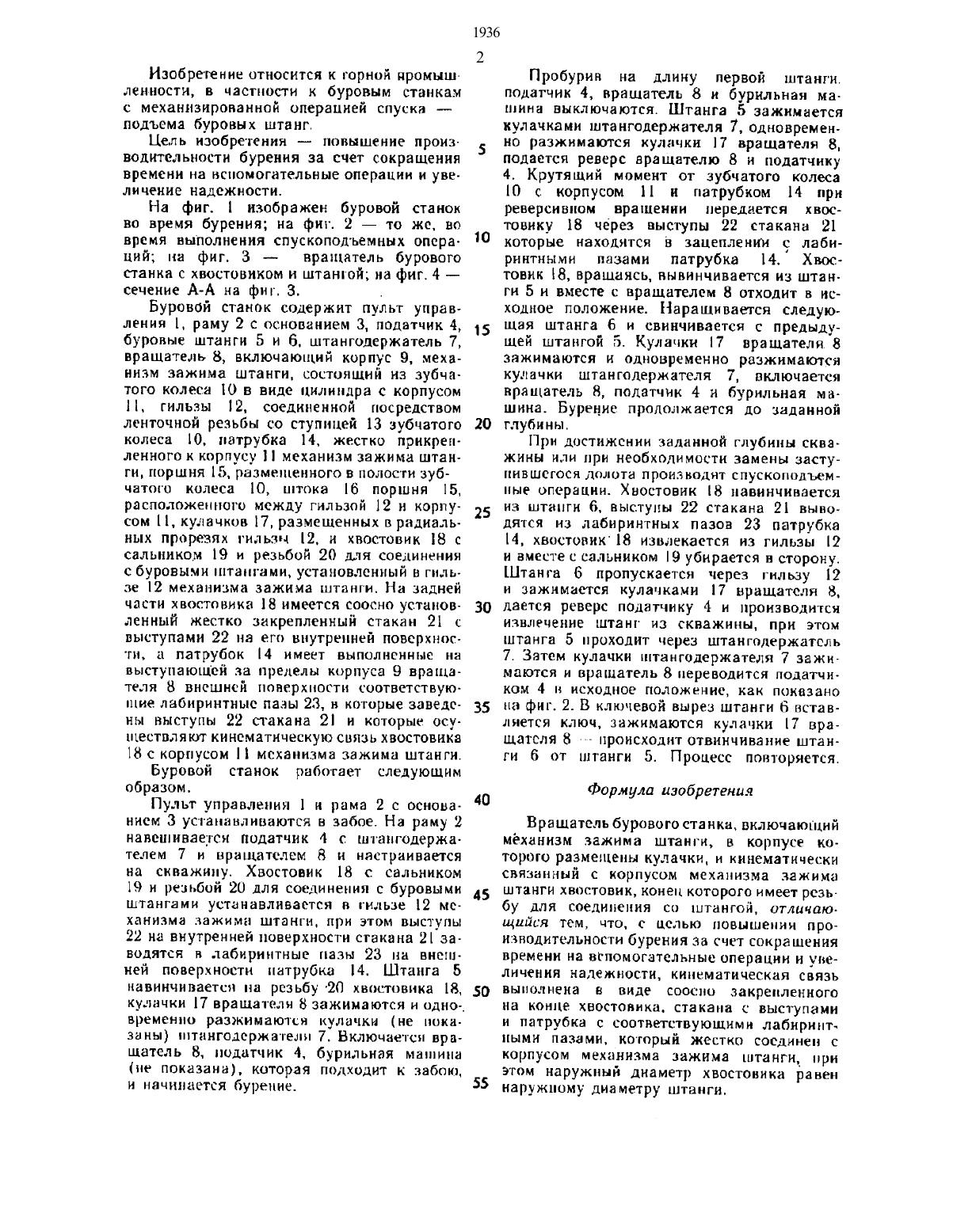

(73) Институт горного дела НАН РК(56) Авторское свидетельство СССР М 9170022, кл. Е 21 С 1/12, 1964. Авторское свидетельство СССР М 825894,кл. Е 21 С 1/10. 1978.(57) Изобретение относится к горной промышленности и позволяет повысить производительность бурения за счет сокращения времени на вспомогательные операции и увеличить надежность работы станка. Он включает механизм зажима штанги 6, в корпусе 1 1 которого размещены кулачки 17, и кинематически связанный скорпусом 11 хвостовик (Х) 18, конец, которого имеет резьбу для соединения со щтангой. Кинематическая связь выполнена в виде соосно закрепленного на конце Х 18 стакана 21 с выступами 22 и патрубка 14 с соответствующими лабиринтными пазами 23.Патрубок 14 жестко соединен с корпусом 1 1 . Наружный диаметр Х 18 равен наружному диаметру Штанги,Пробурив на длину первой щтанги, бурильная машина выключается. Штанга зажимается кулачками штангодержателя станка. Кулачки 17 разжимаются. Крутящий момент передается Х 18 через выступы 22. Причем Х 18 вывинчивается из штанги и отходит в исходное положение. Наращивается следующая штанга и свинчивается с предыдущей щтангой. Кулачки 17 и кулачки штангодержателя зажимаются и разжимаются. Бурение продолжают до заданной глубины. Далее производят спуско-подьемные операции. Процесс повторяется. 4 ил.Изобретение относится к горной промышленности, в частности к буровым станкам с механизированной операцией спуска подъема буровых штанг.Цель изобретения - повышение производительности бурения за счет сокращения времени на вспомогательные операции и увеличение надежности, На фиг. 1 изображен буровой станок во время бурения на фиг. 2 то же. во время выполнения спускоподъемных операций на фиг. З вращатель бурового станка с хвостовиком и штангой на фиг. 4 сечение А-А на фиг. З. .Буровой станок содержит пульт управления 1, раму 2 с основанием 3, податчик 4,буровые штанги 5 и б, штангодержатель 7,вращатель 8, включающий корпус 9, механизм зажима штанги, состоящий из зубчатого колеса 10 в виде Цилиндра с корпусом 11, гильзы 12, соединенной посредством ленточной резьбы со ступицей 13 зубчатого колеса 10, патрубка 14, жестко прикрепленного к корпусу 11 механизм зажима штанги, поршня 15, разменъеиного в полости зубчатого колеса 10, оттока 16 поршня 15,расположенного между гильзой 12 и корпусом 11, кулачков 17, размещенных в радиальных проревях гильзы 12, и хвостовик 18 с сальииком 19 и резьбой 20 для соединения с буровыми штангами, установленный в гильзе 12 механизма зажима штанги. На задней части хвостовика 18 имеется соосно установленный жестко закрепленный стакан 21 с выступами 22 на его внутренней поверхности, а патрубок 14 имеет выполненные на выступающей за пределы корпуса 9 вращателя 8 внешней поверхности соответствующие лабиринтные пазы 23, в которые заведены въгступьл 22 стакана 21 и которые осуществляют кинематическую связь хвостовика 18 с корпусом 11 механизма зажима штанги.Буровой станок работает следующим образом.Пульт управления 1 и рама 2 с основанием 3 устанавливаются в забое. На раму 2 навешивается податчик 4 с штаигодержателем 7 и вращателсм 8 и настраивается на скважину. хвостовик 18 с сальником 19 и резьбой 20 для соединения с буровыми штангами устанавливается в гильзе 12 механизма зажима штанги, при этом выступы 22 на внутренней поверхности стакана 21 заводятся в лабиринтные пазы 23 на внешней поверхности патрубка 14. Штанга 5 навинчивается на резьбу 20 хвостовика 18, кулачки 17 врашатели 8 зажимаются и одновременно разжимаются кулачки (не показаны) гптннгодержачещги 7. Включается вращатель 8, нодатчик 4, бурильная машинаПробурив на длину первой штанги. податчик 4, вращатель 8 и бурильная машина выключаются. Штанга 5 зажимается кулачками штангодержателя 7, одновремен. но разжимаются кулачки 17 врашателя 8,подается реверс вращателю 8 и податчнку 4. Крутящий момент от зубчатого колеса 10 с корпусом 11 и патрубком 14 при реверсивном вращении передается хвостовику 18 через выступы 22 стакана 21 которые находятся в зацеплении с лабиринтными пазами патрубка 14. Хвостовик 18, вращаясь, нывинчиваетея из штанги 5 и вместе с вращателем 8 отходит в исходное положение. Наращивается следующая штанга 6 и свинчивается с предыдущей штангой 5. Кулачки 17 вращателя. 8 зажимаются и одновременно разжимаются кулачки штангодержателя 7, включается вращатель 8, податчик 4 и бурильная машина. Бурение продолжается до заданной глубины.При достижении заданной глубины скважины или при необходимости замены заступившегося долота производит спускоподъемпые операции. Хностовик 18 навинчивается из штанги 6, выступы 22 стакана 21 выводятся нз лабиринтных пазов 23 патрубка 14, хвостовик 18 извлекается из гильзы 12 и вместе с сальником 19 убирается в сторону. Штанга 6 пропускается через гильзу 12 и зажимается кулачками 17 нращателя 8,дается реверс податчику 4 и производится извлечение штанг из скважины, при этом штанга 5 проходит через цгтангодержатель 7. Затем куцтачки нгтангодержателя 7 зажимаются и врашателъ 8 переводится податчиком 4 н исходное положение, как показано на фиг. 2. В ключевой вырез штанги 6 вставляется ключ, зажимаются кулачки 17 вращателя 8 происходит отвинчивание штанги 6 от штанги 5. Процесс повторяется.Вращатель бурового станка. включающий механизм зажима штанги, в корпусе которого размещены кулачки, и кинематически связанный с корпусом механизма зажима штанги хвостовик, конец которого имеет резьбу для соединения со штангой, отличающийся тем, что, с целью повышении производительности бурения за счет сокращения времени на вспомогательные операции и унеличення надежности, кинематическая связь выполнена в виде сооспо закрепленного на конце хвостовика. стакана с выступами и патрубка с соответствующими лабиринтными пазами. который жестко соединен с корпусом механизма зажима штанги, при этом наружный диаметр хвостовика равен наружному диаметру штанги.Верстка Казпатент, исполнитель Р.Б.Бая 3 итова Ответственный за выпуск Э.3. Фаизова
