Способ получения металлического кобальта

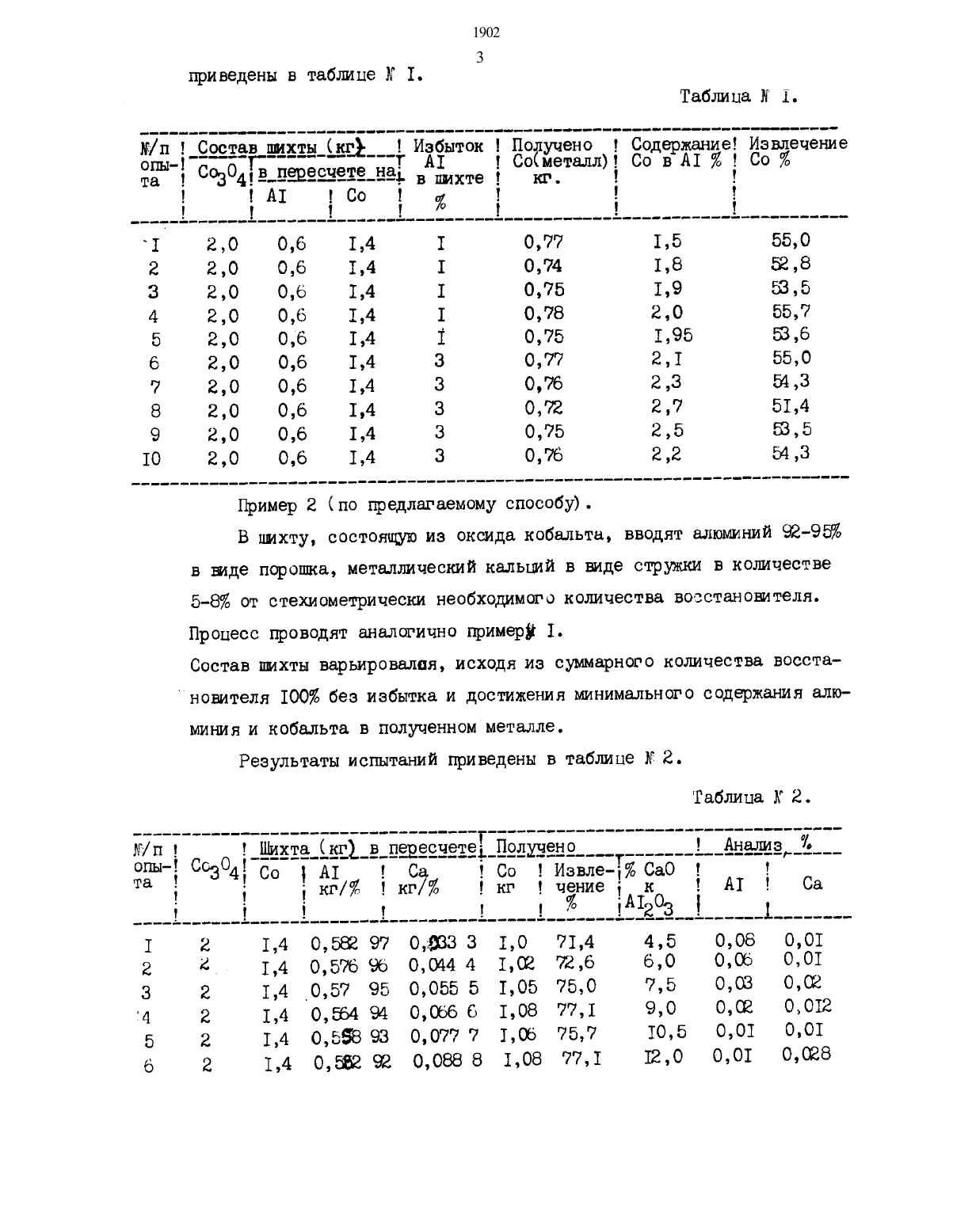

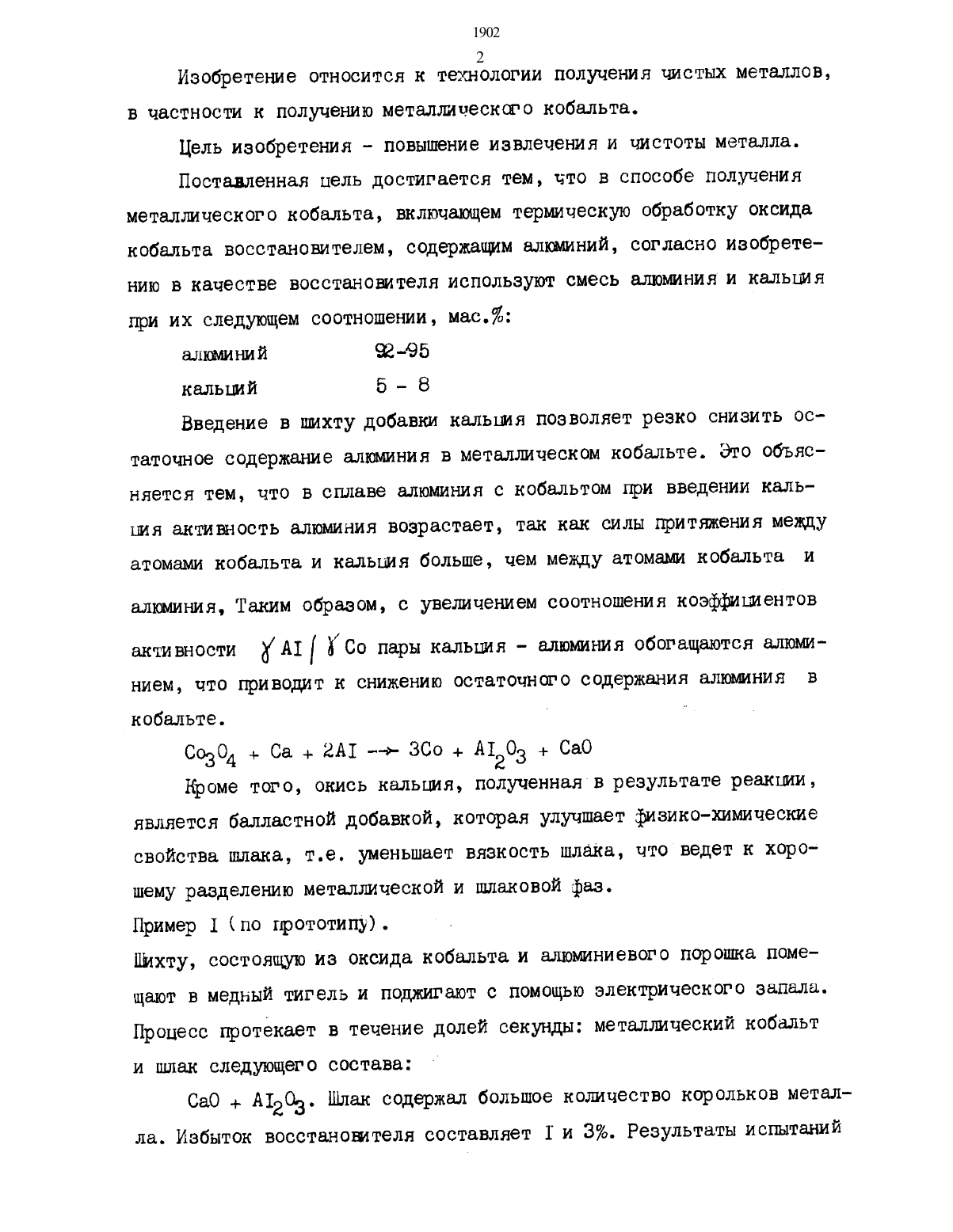

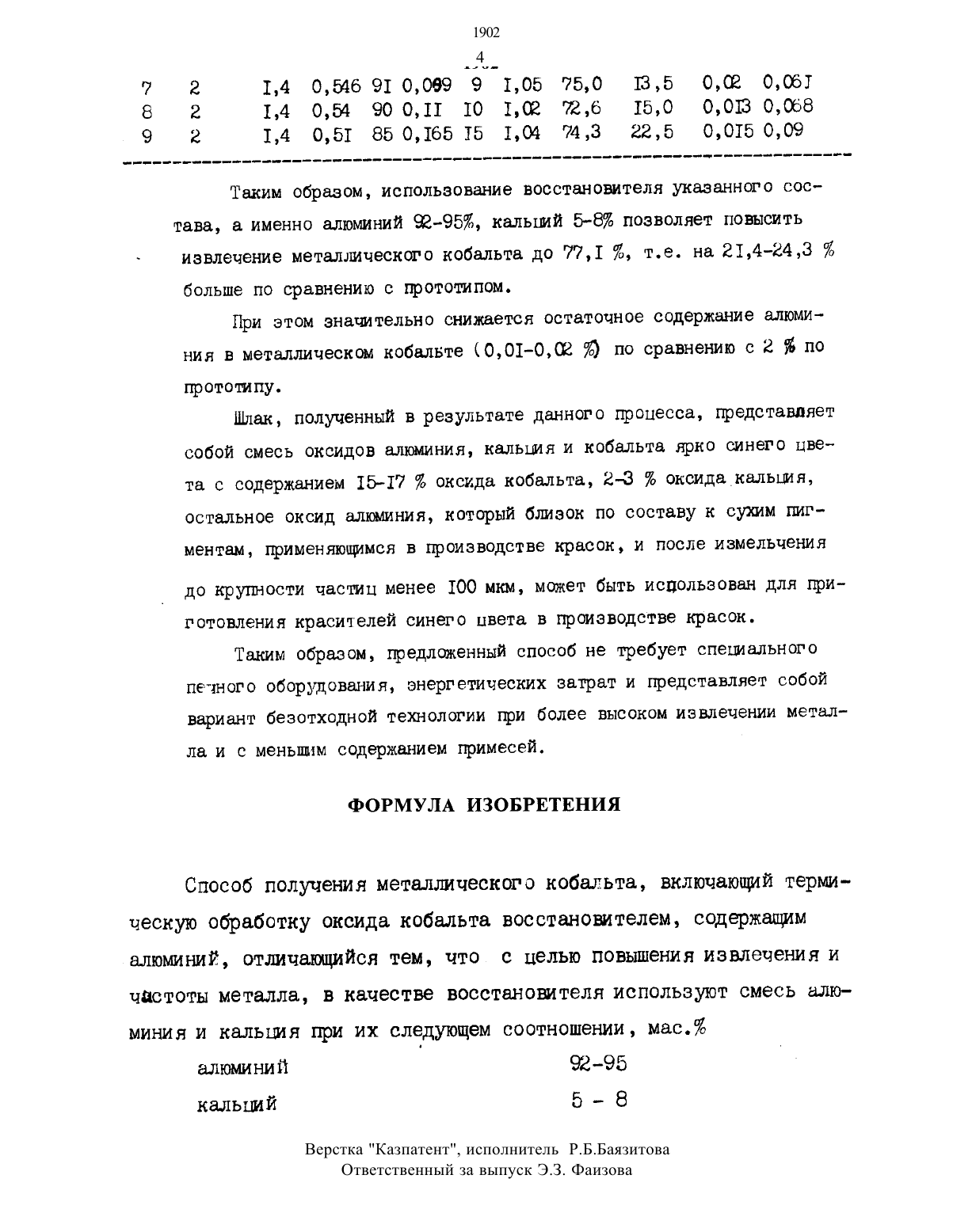

(54) СПОСОБ ПОЛУЧЕНИЯ МЕТАЛЛИЧЕСКОГО КОБАЛЬТА(57) Изобретение относится к технологии получения чистых Металлов, к способам получения металлического кобальта.Целью изобретения является повышение извлечения и чистоты металла.Способ получения металлического кобальта включает термическую обработку оксида кобальта восстановителем, содержащим алюминий. В качестве восстановителя используют смесь алюминия и кальЦИЯ при их следующем соотношении, мас. алюминий 92-95 кальций 5-82 ИЗОЙРЭТЭНИЭ ОТНОСИТСЯ К ТЕХНОЛОГИИ ПОЛУЧЕНИЯ ТШСТЫХ МВТЕЛЛОВ, в частности к получению металлического кобальта. Цель изобретения - повышение извлечения и чистоты металла. Поставленная цель достигается тем, что в способе получения металлического кобальта, включающем термическую обработку оксида кобальта восстановителем, содержащм алюминий, согласно изобретению в качестве восстановителя используют смесь алюмния и кальия при их следующем соотношении, мас. алюминий 92-95кальцй 5 - 8 Введение в шихту добавки кальия позволяет резко снизить ос таточное содержание алюмния в металлическом кобальте. Это объясняется тем, что в сплаве алюмния с кобальтом при введении кальця активность алюминия возрастает, так как силы притяжения междуатомами кобальта и кальция больше, чем между атомам кобальта и алюминия, Таким образом, с увеличением соотношения коэффициентовактивности дА 1 Й/Со пары кальция - алюмния обогащаются алюми НИВМ, ЧТО ГГРИВОДМТ К СНИЖЭНИЮ ОСТЗТОЧНОГО СОДВРЖЭНИЯ алюминия Всвойства шлака, т.е. уменьшает вязкость шлака, что ведет к хорошему разделению металлической и шлаковой фаз.Пример 1 (по прототипу). Цихту, состоящую из оксида кобальта и алюминиевого порошка поме ЩЭЮТ В МЕДНЫЙ ТИГЭЛЬ И ПОДЖИГаЮТ С ПОМОЩЬЮ ЭЛЭКТрИЧЭСКОГО запала.Процесс протекает в течение долей секунды металлический кобальти шлак следующего состава СаО А 12 О 3. Шлак содержал большое количество корольков метал ла. Избыток восстаноителя составляет 1 и 3. Результаты испытанийщ --мццрц-ц-ц М/п Состав шихты Кнг Избыток По учено г Содержание Извлечение- т Г А о . о 33 з 4 цъше 92 з 922 щ в Едите ШЧ в М 7 7 2 А 1 Со 1 7 1 111-1311-1. 1 2,0 0,6 1,4 1 0,77 1,5 55,0 2 2,0 0,6 1,4 1 0,74 1,8 52,8 3 2,0 0,6 1,4 1 0,75 1,9 53,5 4 2,0 0,6 1,4 1 0,78 2,0 55,7 5 2,0 0,6 1,4 1 0,75 1,95 53,6 6 2,0 0,6 1,4 З 0,77 2,1 55,0 7 2,0 0,6 1,4 3 0,76 2,3 54,3 8 2,0 0,6 1,4 3 0,72 2,7 51,4 9 2,0 0,6 1,4 3 0,75 2,5 53,5 10 2,0 0,6 1,4 3 0,76 2,2 54,3 Пример 2 (по предлагаемому способу). В имхту, состоянию из оксида кобальта, вводят алюминий 9295 в виде порошка, металлическим кальций в виде стружки в количестве 5-8 от стехиометрически необходимого количества восстановителя. Процесс проводят аналогично примерй 1. Состав шахты варьировался, исходя из суммарного количества восстат новителя 100 без избытка и достижения минимального содержания алюминия и кобальта в полученномметалле. Результаты испытаний приведены в таблице М 2. Габлица. К 2. 175 ЕльЕДЫЗэЬЬГЕлДЕ 22 351 04 Со А 1 2 Са Со г иэвле-и Са 0 г т д д д кг/ 1 кг/ кг чение 5 к А 1 3 Са ь 1 1 л 1 113 а 9 а 11 1 2 1,4 0,582 97 0,933 3 1,0 71,4 4,5 0,08 0,01 2 г. 1,4 0,576 96 0,044 4 1,0 72,6 6,0 0,06 0,01 3 2 1,4 0,57 95 0,055 5 1,05 75,0 7,5 0,03 0,02 74 2 1,4 0,564 94 0,066 6 1,08 77,1 9,0 0,02 0,012 5 2 1,4 0,558 93 0,077 7 1,06 75,7 10,5 0,01 0,01 6 2 1,4 0,552 92 0,088 8 1,08 77,1 12,0 0,01 ОЮЗТаким образом, использование восстановителя указанного состава, а именно алюминий Ч 295, кальций 58 позволяет повыситьизвлечение металлического кобальта до 77,1 76, т.е. на 21,424,3больше по сравнению с прототипом. При этом значительно снижается остаточное содержание алюми ния в металлическом кобалвте (0,010,0 г ) по сравнению с 2. й пособой смесь оксидов алюминия, кальшя и кобальта ярко синего цвета с содержанием 15-17 оксида кобальта, 2-3 окоидакальтмя,остальное оксид алшиния, который близок по составу к сухим пиг МЭНТВМ, ГЧШМЕНЯЮЦШМСН В ПРОИЗВОДСТВЭ КРЗСОН, И ПОСЛЕ ИЗМЕЛЬЧЕНИЯдо крупности частиц менее 100 мкм, может быть использован для приготовления красителей синего цвета в производстве красок.Таким образом, предложенный способ не требует спетмального печного оборудования, энергетических затрат и представляет собойвариант безотходной технологии при более высоком извлечении метал ла И С МЭНЬПММ СОДЭРЖЕНИЭМ примесей.Способ получения металлического кобальта, включающими термическую обработку оксида кобальта восстановителем, содержаллам алюминий, отличающийся тем, что с целью повышения извлечения и частоты металла, в качестве восстановителя используют смесь алюминия и кальция при их следующем соотношении, мас.7Верстка Казпатент, исполнитель Р.Б.Бая 3 итова Ответственный за выпуск Э.3. Фаизова
