Искробезопасная система питания устройств телемеханики

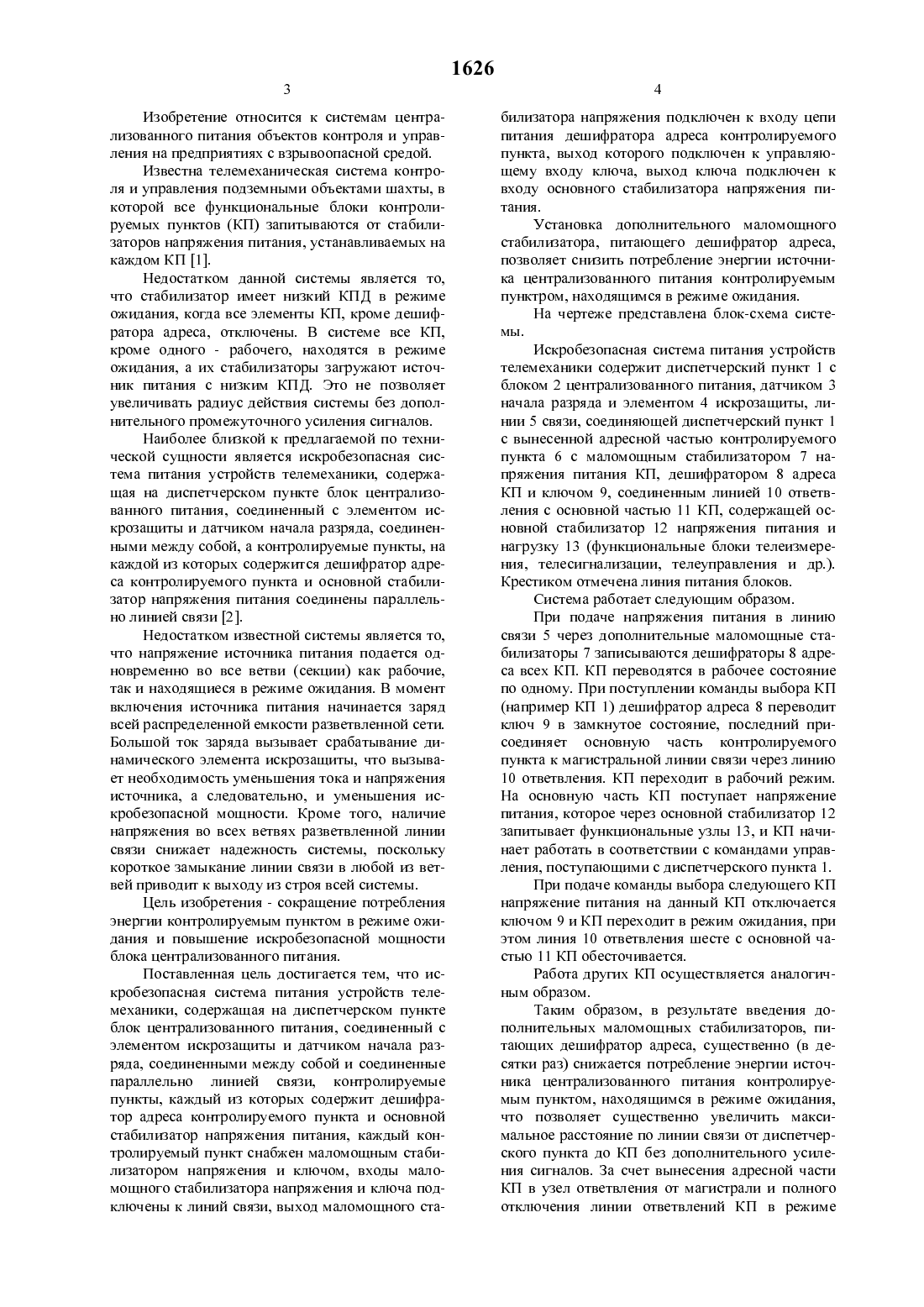

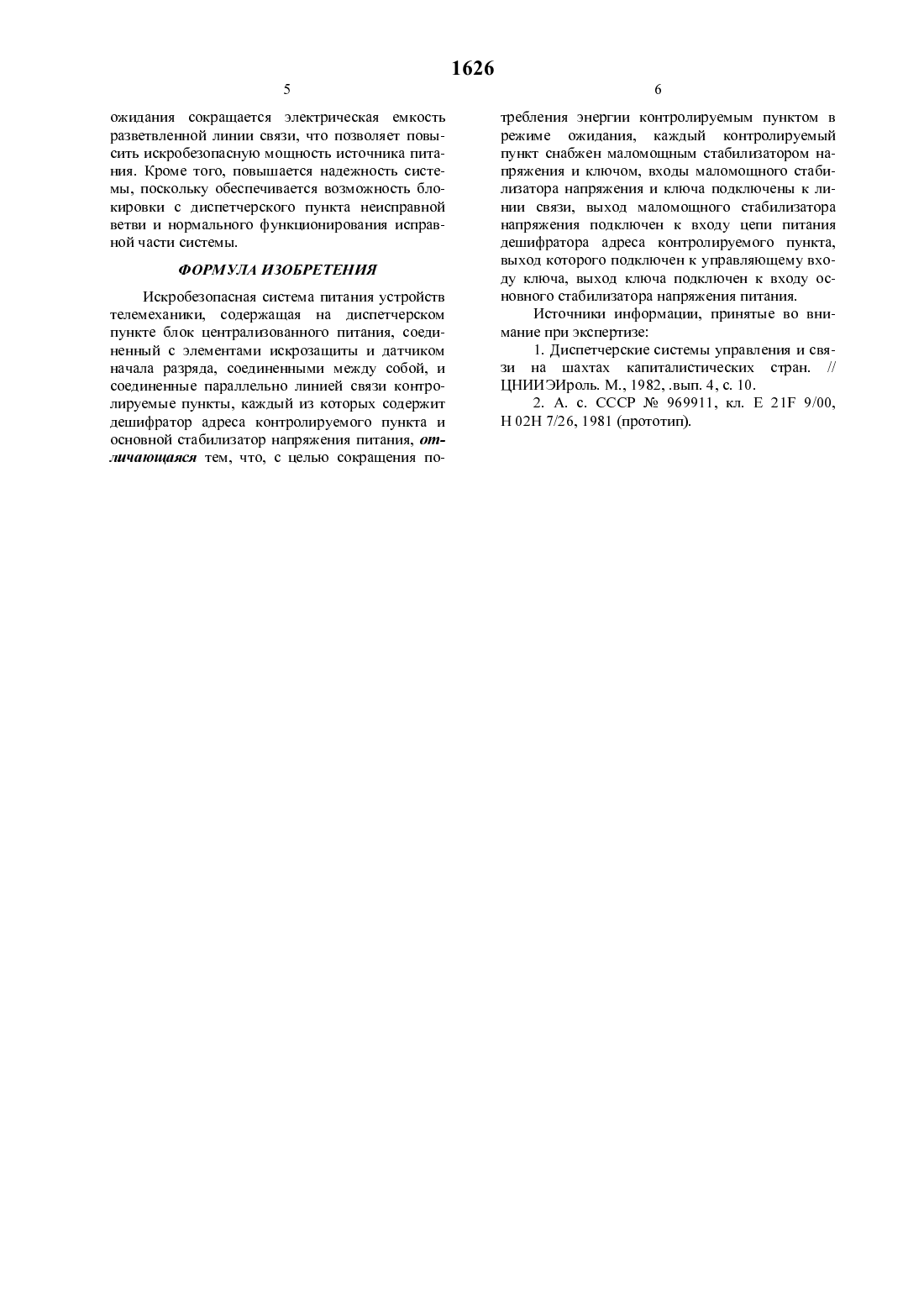

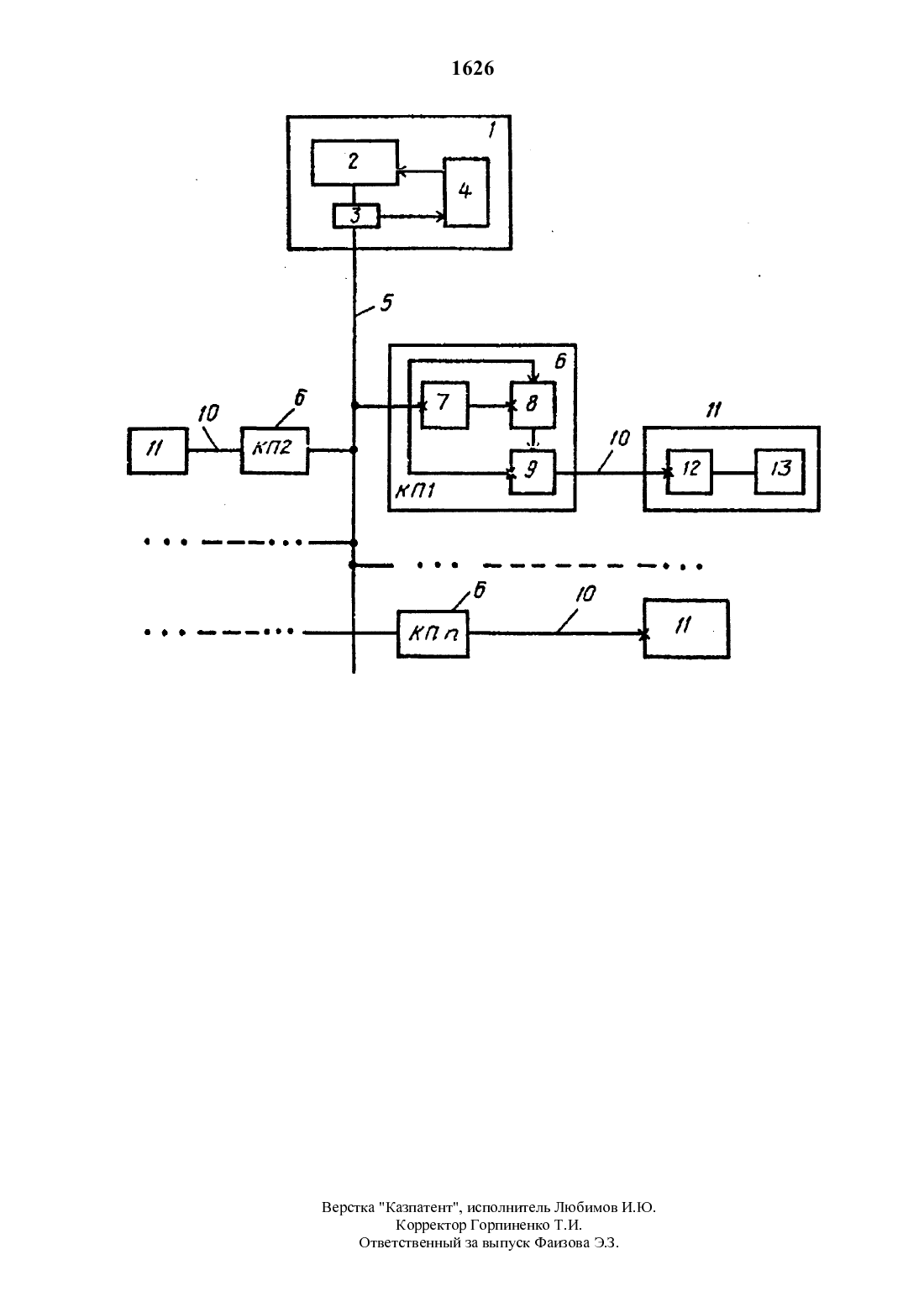

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский государственный научноисследователъский и проектно-конструкторский(54)(57) ИСКРОБЕЗОПАСНАЯ СИСТЕМА ПИТАНИЯ УСТРОЙСТВ ТЕЛЕМЕХАНИКИИзобретение относится к системам централизованного питания объектов контроля и управления на предприятиях с взрывоопасной средой.Известна телемеханическая система контроля и управления подземными объектами шахты, в которой все функциональные блоки контролируемых пунктов (КП) запитываются от стабилизаторов напряжения питания, устанавливаемых на каждом КП 1.Недостатком данной системы является то,что стабилизатор имеет низкий КПД в режиме ожидания, когда все элементы КП, кроме дешифратора адреса, отключены. В системе все КП,кроме одного - рабочего, находятся в режиме ожидания, а их стабилизаторы загружают источник питания с низким КПД. Это не позволяет увеличивать радиус действия системы без дополнительного промежуточного усиления сигналов.Наиболее близкой к предлагаемой по технической сущности является искробезопасная система питания устройств телемеханики, содержащая на диспетчерском пункте блок централизованного питания, соединенный с элементом искрозащиты и датчиком начала разряда, соединенными между собой, а контролируемые пункты, на каждой из которых содержится дешифратор адреса контролируемого пункта и основной стабилизатор напряжения питания соединены параллельно линией связи 2.Недостатком известной системы является то,что напряжение источника питания подается одновременно во все ветви (секции) как рабочие,так и находящиеся в режиме ожидания. В момент включения источника питания начинается заряд всей распределенной емкости разветвленной сети. Большой ток заряда вызывает срабатывание динамического элемента искрозащиты, что вызывает необходимость уменьшения тока и напряжения источника, а следовательно, и уменьшения искробезопасной мощности. Кроме того, наличие напряжения во всех ветвях разветвленной линии связи снижает надежность системы, поскольку короткое замыкание линии связи в любой из ветвей приводит к выходу из строя всей системы.Цель изобретения - сокращение потребления энергии контролируемым пунктом в режиме ожидания и повышение искробезопасной мощности блока централизованного питания.Поставленная цель достигается тем, что искробезопасная система питания устройств телемеханики, содержащая на диспетчерском пункте блок централизованного питания, соединенный с элементом искрозащиты и датчиком начала разряда, соединенными между собой и соединенные параллельно линией связи, контролируемые пункты, каждый из которых содержит дешифратор адреса контролируемого пункта и основной стабилизатор напряжения питания, каждый контролируемый пункт снабжен маломощным стабилизатором напряжения и ключом, входы маломощного стабилизатора напряжения и ключа подключены к линий связи, выход маломощного ста 1626билизатора напряжения подключен к входу цепи питания дешифратора адреса контролируемого пункта, выход которого подключен к управляющему входу ключа, выход ключа подключен к входу основного стабилизатора напряжения питания.Установка дополнительного маломощного стабилизатора, питающего дешифратор адреса,позволяет снизить потребление энергии источника централизованного питания контролируемым пунктром, находящимся в режиме ожидания.На чертеже представлена блок-схема системы.Искробезопасная система питания устройств телемеханики содержит диспетчерский пункт 1 с блоком 2 централизованного питания, датчиком 3 начала разряда и элементом 4 искрозащиты, линии 5 связи, соединяющей диспетчерский пункт 1 с вынесенной адресной частью контролируемого пункта 6 с маломощньпи стабилизатором 7 напряжения питания КП, дешифратором 8 адреса КП и ключом 9, соединенным линией 10 ответвления с основной частью 11 КП, содержащей основной стабилизатор 12 напряжения питания и нагрузку 13 (функциональные блоки телеизмерения, телеситнализации, телеуправления и др.). Крестиком отмечена линия питания блоков.Система работает следующим образом.При подаче напряжения питания в линию связи 5 через дополнительные маломощные стабилизаторы 7 записываются дешифраторы 8 адреса всех КП. КП переводятся в рабочее состояние по одному. При поступлении команды выбора КП(например КП 1) дешифратор адреса 8 переводит ключ 9 в замкнутое состояние, последний присоединяет основную часть контролируемого пункта к магистральной линии связи через линию 10 ответвления. КП переходит в рабочий режим. На основную часть КП поступает напряжение питания, которое через основной стабилизатор 12 запитывает функциональные узлы 13, и КП начинает работать в соответствии с командами управления, поступающими с диспетчерского пункта 1.При подаче команды выбора следующего КП напряжение питания на данный КП отключается ключом 9 и КП переходит в режим ожидания, при этом линия 10 ответвления шесте с основной частью 11 КП обесточивается.Работа других КП осуществляется аналогичным образом.Таким образом, в результате введения дополнительных маломощных стабилизаторов, питающих дешифратор адреса, существенно (в десятки раз) снижается потребление энергии источника централизованного питания контролируемым пунктом, находящимся в режиме ожидания,что позволяет существенно увеличить максимальное расстояние по линии связи от диспетчерского пункта до КП без дополнительного усиления сигналов. За счет вынесения адресной части КП в узел ответвления от магистрали и полного отключения линии ответвлений КП в режимеожидания сокращается электрическая емкость разветвленной линии связи, что позволяет повысить искробезопасную мощность источника питания. Кроме того, повышается надежность системы, поскольку обеспечивается возможность блокировки с диспетчерского пункта неисправной ветви и нормального функционирования исправной части системы.Искробезопасная система питания устройств телемеханики, содержащая на диспетчерском пункте блок Централизованного питания, соединенный с элементами искрозащиты и датчиком начала разряда, соединенными между собой, и соединенные параллельно линией связи контролируемые пункты, каждый из которых содержит дешифратор адреса контролируемого пункта и основной стабилизатор напряжения питания, отличающаяся тем, что, с Целью сокращения по 1626требления энергии контролируемьпи пунктом в режиме ожидания, каждый контролируемый пункт снабжен маломощным стабилизатором напряжения и ключом, входы маломощного стабилизатора напряжения и ключа подключены к линии связи, выход маломощного стабилизатора напряжения подключен к входу Цепи питания дещифратора адреса контролируемого пункта,выход которого подключен к управляющему входу ключа, выход ключа подключен к входу основного стабилизатора напряжения питания.Источники информации, принятые во внимание при экспертизе1. Диспетчерские системы управления и связи на щахтах капиталистических стран. // ЦНИИЭИроль. М., 1982, .вып. 4, с. 10.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
