Устройство для лечения дыхательной недостаточности

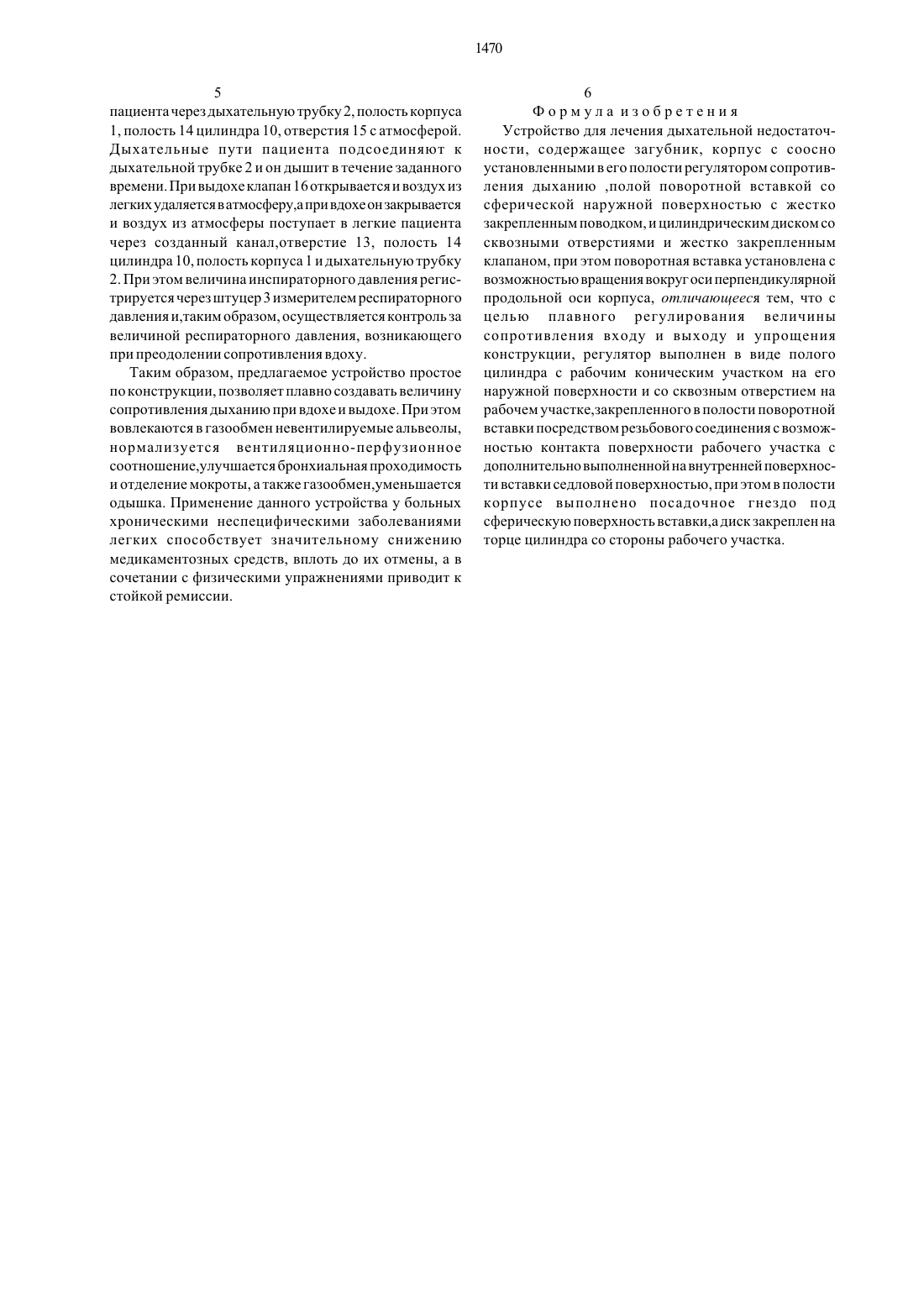

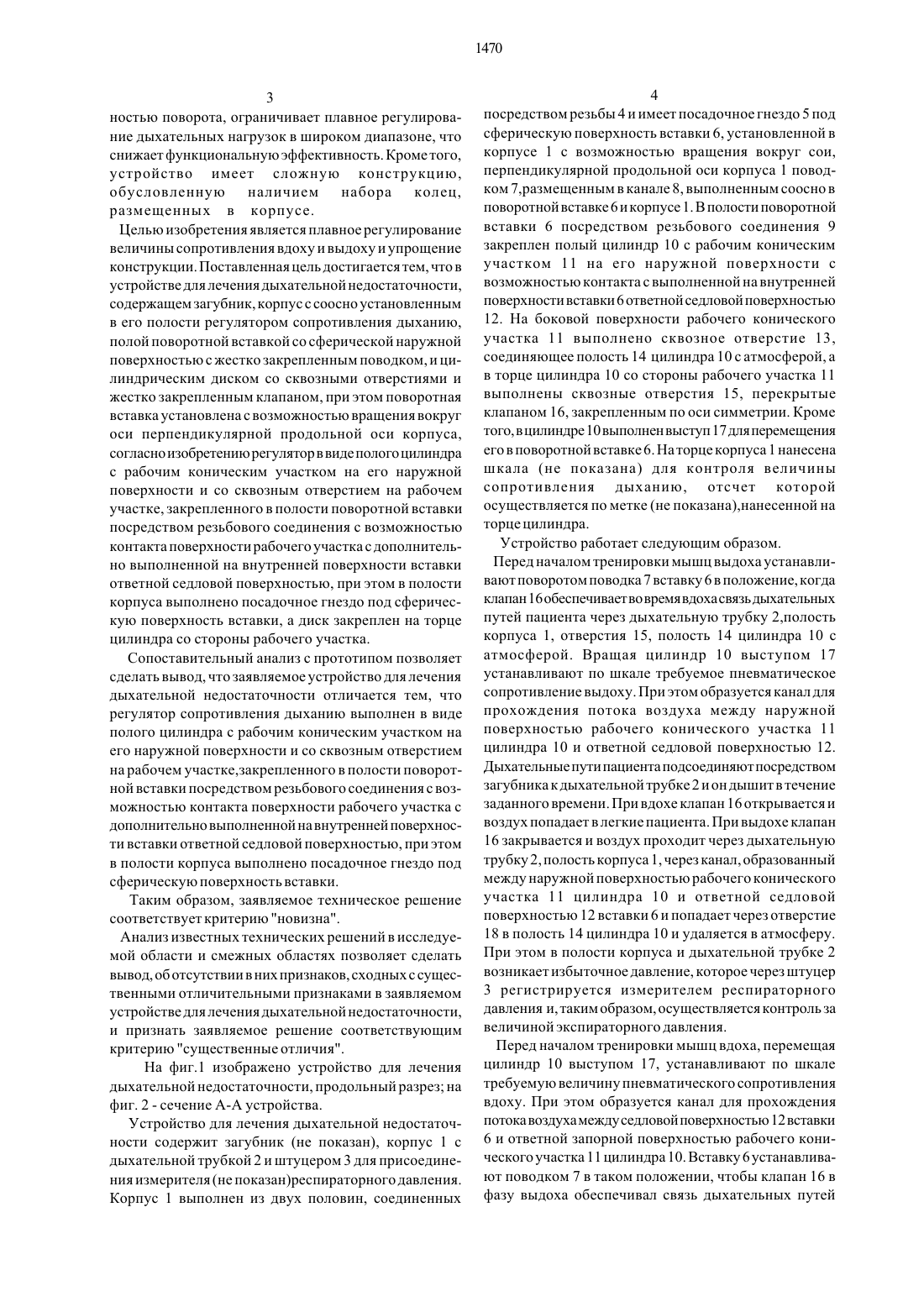

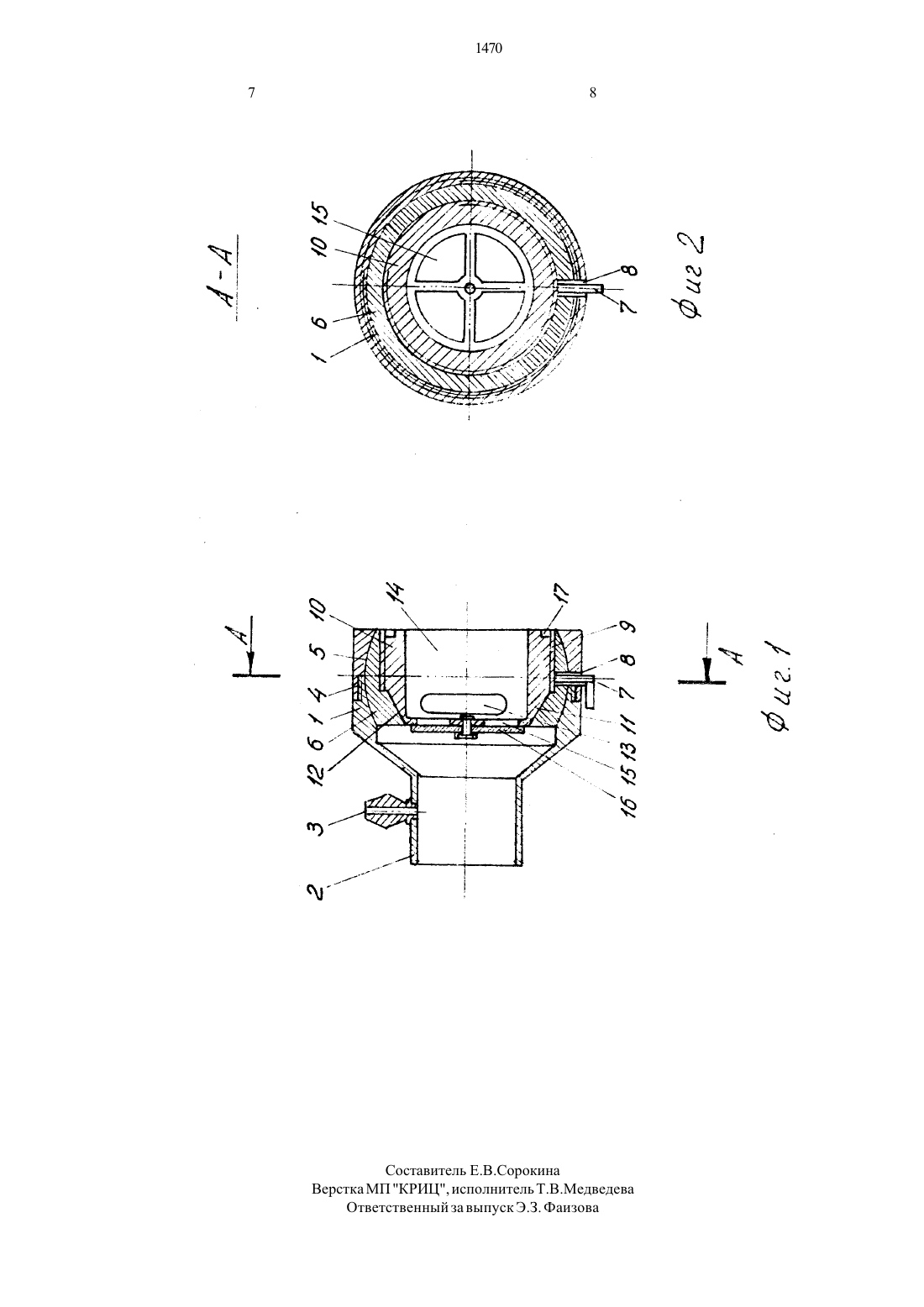

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(5 6) Авторское свидетельство СССР М 1722507,кл.А 61 Н 3 1/02, 1991 г.(54) устройство для ЛЕЧЕНИЯ ДЫХАТЕЛЬНОЙ НЕДОСТАТОЧНОСТИ(57) Изобретение относится к медицинской технике и может быть использовано для лечения И профилактики дыхательной недостаточности.Цель изобретения - плавное регулирование величины сопротивления вдоху и выдоху и упрощение конструкции.2 УСТрОЙСТВО ДЛЯ ЛСЧСНИЯ ДЫХЭТСЛЬНОЙ НСДОСТЗТОЧНОС ти содержит загубник, корпус с регулятором сопротивления дыханию, полой поворотной вставкой со сферической наружной поверхностью и жестко закрепленным поводком, и цилиндрическим диском со сквозными отверстиями и жестко закрепленным клапаном. Регулятор выполнен в виде полого цилиндра с рабочим коническим участком на его наружной поверхности и со сквозным отверстием на рабочем участке, закрепленного в полости поворотной вставки посредством резьбового соединения с возможностью контактаповерхностирабочегоучасткасдополнительно выполненной на внутренней поверхности вставки ответной седловой поверхностью, в полости корпуса выполнено посадочное гнездо под сферическую поверхность вставки, а диск закреплен на торце цилиндра со стороны рабочего участка.Изобретение относится к медицинской технике и может быть использовано для лечения и профилактики дыхательной недостаточности.Известно устройство для лечения и профилактики дыхательной недостаточности, содержащее корпус,элемент присоединения к пациенту, канал и клапан вдоха, канал и регулируемое пневмосопротивление выдоха, при этом канал выдоха отделен от канала вдоха и непосредственно соединен с элементом присоединения к пациенту, содержащим дополнительную полость,связь 1 вающую каналы вдоха И выдоха, арегулируемое пневмосопротивление выдоха состоит из сегментарной лыски, выполненной на корпусе, и разрезного кольца с прямоугольной прорезью,установленного на корпусе над лыской с возможностью вращения. (Авторское свидетельство СССР Не 1235500,М.кл. А 61 Н 31/02 , 1986 г.).Недостатком известного устройства является невозможность создания сопротивления дыханию на вдохе, что ограничивает область его использования.Известно также устройство для лечения заболеваний дыхательной системы, содержащее загубник, корпус,измеритель давления, дыхательный клапан, регулятор сопротивления дыханию, выполненный в виде набора колец с соосно расположенными отверстиями, одно из колец имеет калиброванные отверстия различного диаметра и установлено в корпусе с возможностью поворота, а дыхательный клапан расположен в поворотной вставке, установленной с возможностью вращения вокруг оси, перпендикулярной продольной оси корпуса, поворотная вставка имеет наружную поверхность сферической формы, соединена с поводком,и установлена в полости регулятора сопротивления дыханию, при этом в подвижном кольце регулятора выполнен радиальный канал для поводка, а в корпусе Прорезь. (Авторское свидетельство СССР Не 1722507 кл. А 61 Н 31/02, 1991 г.).Однако наличие строгого набора калиброванных отверстий в кольце регулятора сопротивления дыханию,установленного в корпусе с возмож 0417101) (э) 21 (61)3 ностью поворота, ограничивает плавное регулирование дыхательных нагрузок в Широком диапазоне, что снижает функциональную эффективность. Кроме того, устройство имеет сложную конструкцию,обусловленную наличием набора колец,размещенных в корпусе.Целью изобретения является плавное регулирование величины сопротивления вдоху и выдоху и упрощение конструкции. Поставленная цель достигается тем, что в устройстведля лечения дыхательной недостаточности,содержащем загубник, корпус с соосно установленным в его полости регулятором сопротивления дыханию,полой поворотной вставкой со сферической наружной поверхностью с жестко закрепленным поводком, и цилиндрическим диском со сквозными отверстиями и жестко закрепленным клапаном, при этом поворотная вставка установлена с возможностью вращения вокруг оси перпендикулярной продольной оси корпуса,согласно изобретению регулятор в виде полого цилиндра с рабочим коническим участком на его наружной поверхности и со сквозным отверстием на рабочем участке, закрепленного в полости поворотной вставки посредством резьбового соединения с возможностью контакта поверхности рабочего участка с дополнительно выполненной на внутренней поверхности вставки ответной седловой поверхностью, при этом в полости корпуса выполнено посадочное гнездо под сферическую поверхность вставки, а диск закреплен на торце цилиндра со стороны рабочего участка.Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемое устройство для лечения дыхательной недостаточности отличается тем, что регулятор сопротивления дыханию выполнен в виде полого цилиндра с рабочим коническим участком на его наружной поверхности и со сквозным отверстием на рабочем участке,закрепленного в полости поворотной вставки посредством резьбового соединения с возможностью контакта поверхности рабочего участка с дополнительно выполненной на внутренней поверхности вставки ответной седловой поверхностью, при этом в полости корпуса выполнено посадочное гнездо под сферическую поверхность вставки.Таким образом, заявляемое техническое решение соответствует критерию новизна.Анализ известных технических решений в исследуемой области и смежных областях позволяет сделать вывод, об отсутствии в них признаков, сходных с существенными отличительными признаками в заявляемом устройстведля лечения дыхательной недостаточности,и признать заявляемое решение соответствующим критерию существенные отличия.На фиг.1 изображено устройство для лечения дыхательной недостаточности, продольный разрез на фиг. 2 - сечение А-А устройства.Устройство для лечения дыхательной недостаточности содержит загубник (не показан), корпус 1 с дыхательной трубкой 2 и штуцером 3 для присоединения измерителя (не показан)респираторного давления. Корпус 1 выполнен из двух половин, соединенныхпосредством резьбы 4 и имеет посадочное гнездо 5 под сферическую поверхность вставки 6, установленной в корпусе 1 с возможностью вращения вокруг сои,перпендикулярной продольной оси корпуса 1 поводком 7,размещенным в канале 8, выполненным соосно в поворотной вставке 6 и корпусе 1 . В полости поворотной вставки 6 посредством резьбового соединения 9 закреплен полый цилиндр 10 с рабочим коническим участком 11 на его наружной поверхности с возможностью контакта с выполненной на внутренней поверхности вставки 6 ответной седловой поверхностью 12. На боковой поверхности рабочего конического участка 11 выполнено сквозное отверстие 13 ,соединяющее полость 14 цилиндра 10 с атмосферой, а в торце цилиндра 10 со стороны рабочего участка 1 1выполнены сквозные отверстия 15 , перекрытые клапаном 16, закрепленным по оси симметрии. Кроме того, в цилиндре 10 выполнен выступ 17 для перемещения его в поворотной вставке 6. На торце корпуса 1 нанесена шкала (не показана) для контроля величины сопротивления дыханию, отсчет которой осуществляется по метке (не показана),нанесенной на торце цилиндра.Устройство работает следующим образом.Перед началом тренировки мышц выдоха устанавливают поворотом поводка 7 вставку 6 в положение, когда клапан 1 6 обеспечивает во время вдоха связь дыхательных путей пациента через дыхательную трубку 2,полость корпуса 1, отверстия 15, полость 14 цилиндра 10 с атмосферой. Вращая цилиндр 10 выступом 17 устанавливают по шкале требуемое пневматическое сопротивление выдоху. При этом образуется канал для прохождения потока воздуха между наружной поверхностью рабочего конического участка 1 1 цилиндра 10 и ответной седловой поверхностью 12. Дыхательные пути пациента подсоединяют посредством загубника к дыхательной трубке 2 и он дышит в течение заданного времени. При вдохе клапан 16 открывается и воздух попадает в легкие пациента. При выдохе клапан 16 закрывается И воздух проходит через дыхательную трубку 2, полость корпуса 1, через канал, образованный между наружной поверхностью рабочего конического участка 11 цилиндра 10 И ответной седловой поверхностью 12 вставки 6 и попадает через отверстие 18 в полость 14 цилиндра 10 и удаляется в атмосферу. При этом в полости корпуса и дыхательной трубке 2 возникает избыточное давление, которое через штуцер 3 регистрируется измерителем респираторного давления и, таким образом, осуществляется контроль за величиной экспираторного давления.Перед началом тренировки мышц вдоха, перемещая цилиндр 10 выступом 17, устанавливают по шкале требуемую величину пневматического сопротивления вдоху. При этом образуется канал для прохождения потока воздуха между седловой поверхностью 12 вставки 6 и ответной запорной поверхностью рабочего конического участка 1 1 цилиндра 10. Вставку 6 устанавливают поводком 7 в таком положении, чтобы клапан 16 в фазу выдоха обеспечивал связь дыхательных путейпациента через дыхательную трубку 2, полость корпуса 1, полость 14 Цилиндра 10, отверстия 15 с атмосферой. Дыхательные пути пациента подсоединяют к дыхательной трубке 2 И он дышит в течение заданного времени. При выдохе клапан 16 открывается и воздух из легких удаляется в атмосферу,а при вдохе он закрывается и воздух из атмосферы поступает в легкие пациента Через созданный канал,отверстие 13 , полость 14 цилиндра 10, полость корпуса 1 И дыхательную трубку 2. При этом величина инспираторного давления регистрируется через Штуцер 3 измерителем респираторного давления и,таким образом, осуществляется контроль за величиной респираторного давления, возникающего при преодолении сопротивления вдоху.Таким образом, предлагаемое устройство простое по конструкции, позволяет плавно создавать величину сопротивления дыханию при вдохе и выдохе. При этом вовлекаются в газообмен невентилируемые альвеолы,нормализуется вентиляционно-перфузионное соотношение,улучшается бронхиальная проходимость и отделение мокроты, а также газообмен,уменьшается одышка. Применение данного устройства у больных хроническими неспецифическими заболеваниями легких способствует значительному снижению медикаментозных средств, вплоть до их отмены, а в сочетании с физическими упражнениями приводит к стойкой ремиссии.Устройство для лечения дыхательной недостаточности, содержащее загубник, корпус с соосно установленными в его полости регулятором сопротивления дыханию полой поворотной вставкой со сферической наружной поверхностью с жестко закрепленным поводком, и цилиндрическим диском со сквозными отверстиями и жестко закрепленным клапаном, при этом поворотная вставка установлена с возможностью вращения вокруг оси перпендикулярной продольной оси корпуса, отличающееся тем, что с целью плавного регулирования величины сопротивления входу и выходу и упрощения конструкции, регулятор выполнен в виде полого цилиндра с рабочим коническим участком на его наружной поверхности и со сквозным отверстием на рабочем участке,закрепленного в полости поворотной вставки посредством резьбового соединения с возможностью контакта поверхности рабочего участка с дополнительно выполненной на внутренней поверхности вставки седловой поверхностью, при этом в полости корпусе выполнено посадочное гнездо под сферическую поверхность вставки,а диск закреплен на торце цилиндра со стороны рабочего участка.Ответственный за выпуск Э.3. Фаизова
