Устройство для профилактики и лечения заболеваний дыхательной системы

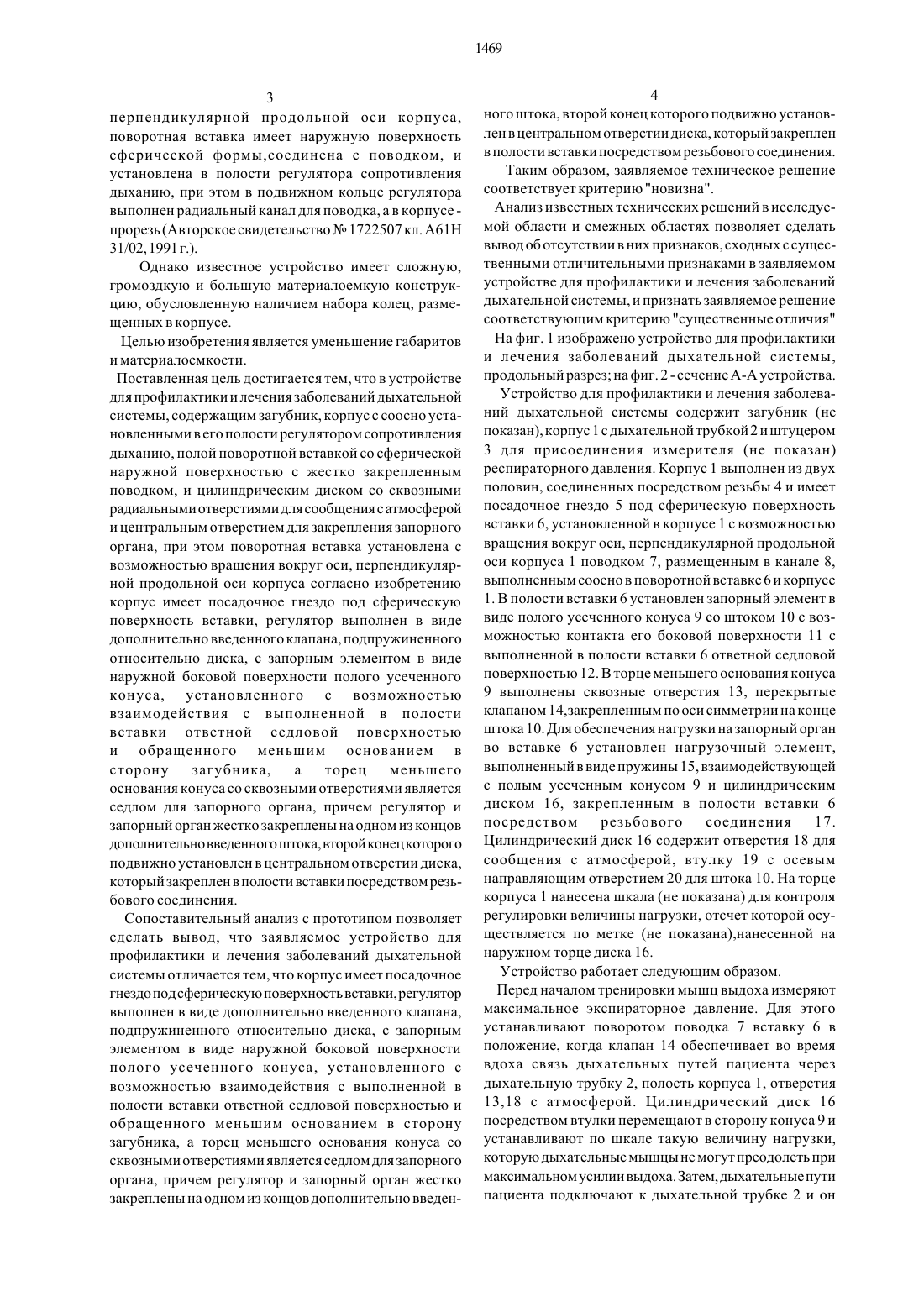

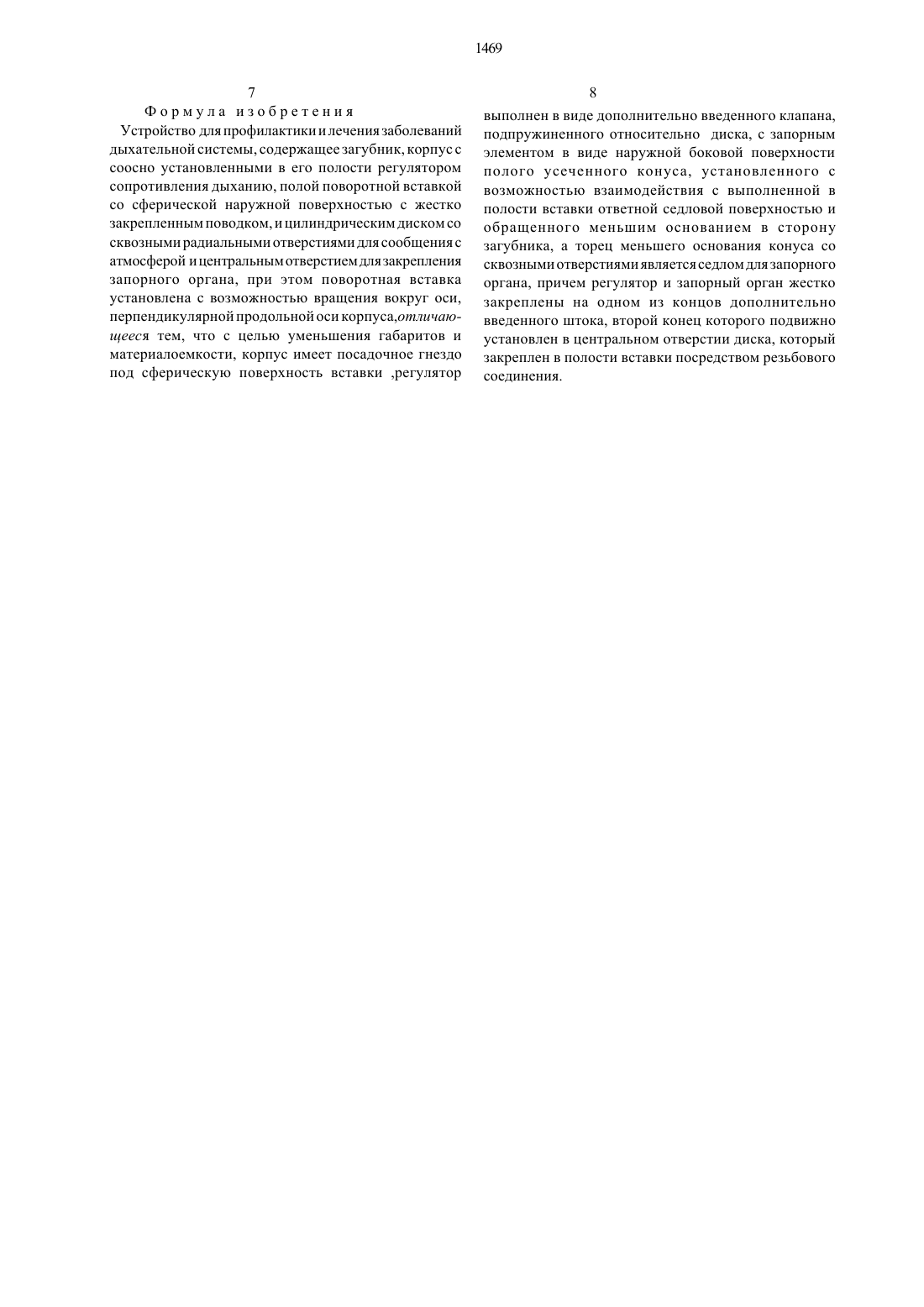

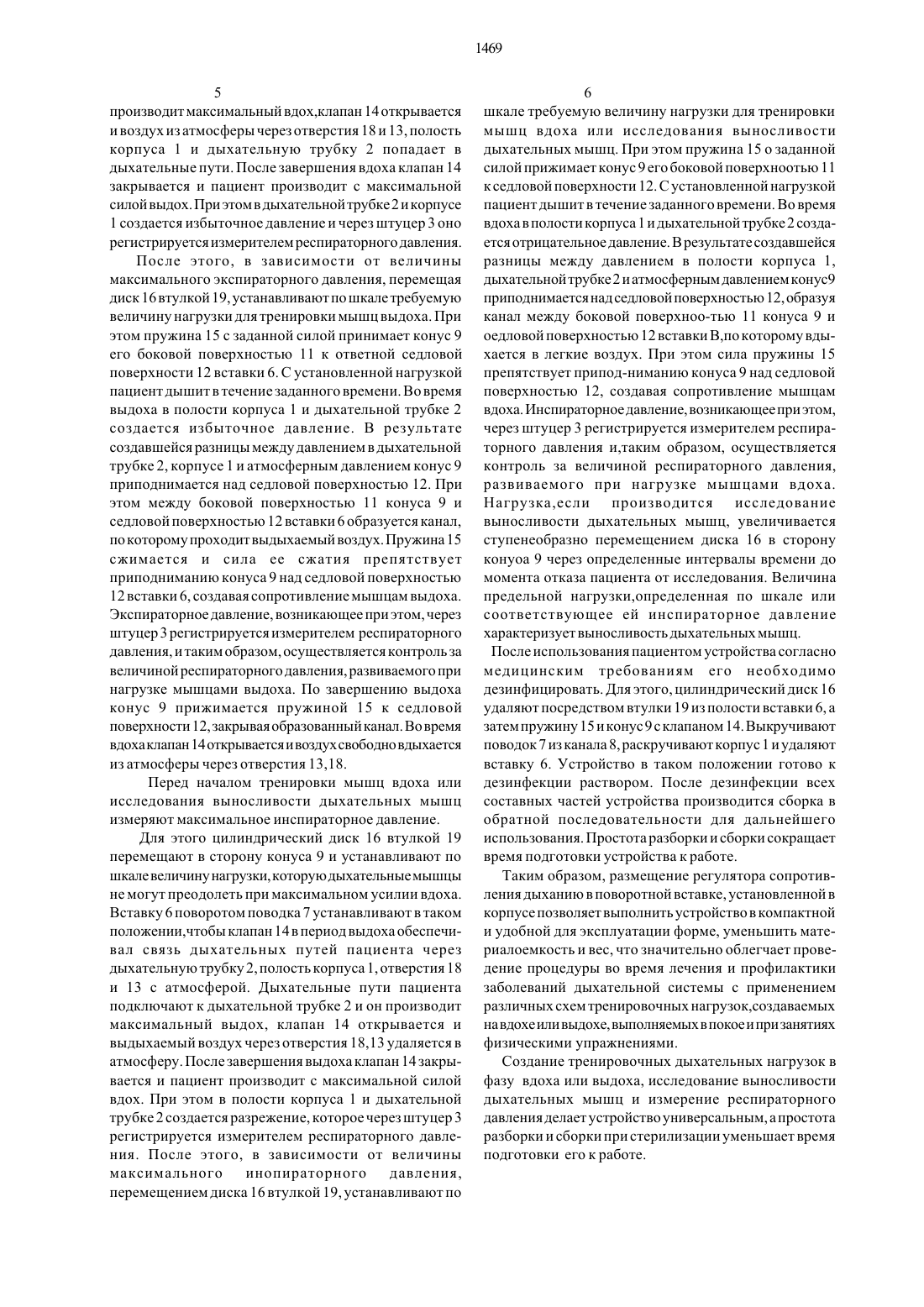

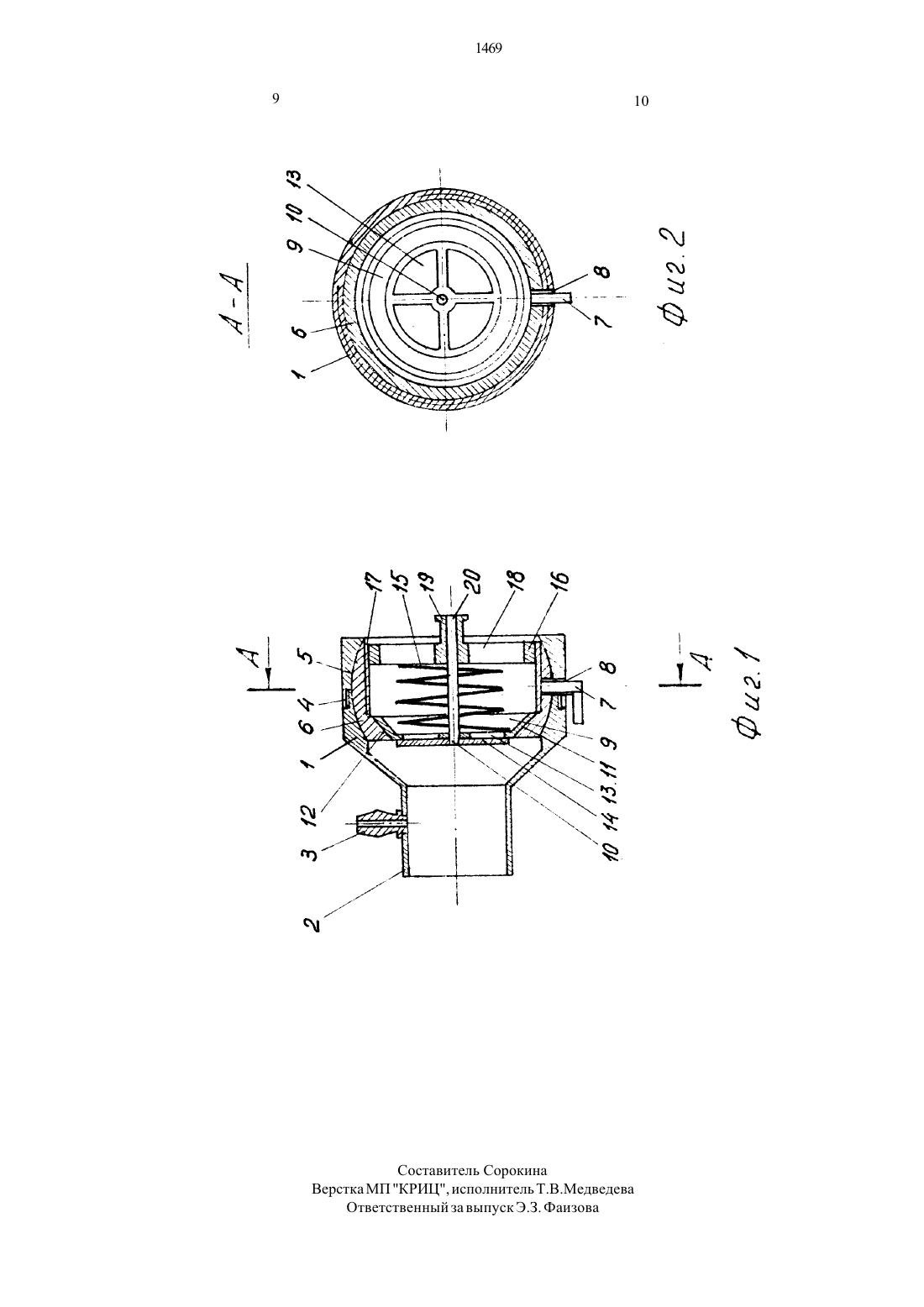

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(5 6) Авторское свидетельство СССР М 1722507,кл. А 61 Н 3 1/02, 1991 г.(54) УСТРОЙСТВО ДЛЯ ПРОФИЛАКТИКИ И ЛЕЧЕНИЯ ЗАБОЛЕВАНИЙ ДЫХАТЕЛЬНОЙ СИСТЕМЫ(57) Изобретение относится к медицинской технике И может быть использовано для профилактики и Лечения заболеваний дыхательной системы путем создания тренировочных дыхательных нагрузок, а также для Измерения выносливости дыхательных мышц и респираторного давления. Цель изобретения - уменьшение габаритов и материалоемкости. Устройство для профилактики и лечения заболеваний дыхательной системы содержит загубник, корпус с регулятором сопротивления дыханию, полой2 поворотной вставной со сферической наружнойповерхностью И жестко закрепленным поводком, И цилиндрическим диском со сквозными радиальными отверстиями для сообщения с атмосферой и Центральным отверстием для закрепления запорного органа,поворотная вставка установлена с возможностью вращения вокруг оси, перпендикулярной продольной оси корпуса. Корпус имеет посадочное гнездо под сферическую поверхность вставки, регулятор выполнен в виде дополнительно введенного клапана,подпружиненного относительно диска, с запорным элементом в виде наружной боковой поверхности полого усеченного конуса, установленного с возможностью взаимодействия с выполненной в полости вставки ответной седловой поверхностью И обращенного меньшим основанием в сторону загубника, а торец меньшего основания конуса со сквозными отверстиями является седлом для запорного органа. Регулятор И запорный орган жестко закреплены на одном из концов дополнительно введенного штока,второй конец которого подвижно установлен в центральном отверстии диска.Изобретение относится к медицинской технике И может быть использовано для профилактики И лечения заболеваний дыхательной системы путем создания тренировочных дыхательных нагрузок, а также для измерения выносливости дыхательных мышц и респираторного давления.Известно устройство для профилактики и лечения заболеваний дыхательной сИстемь 1,содержаЩее дыхательную камеру с клапаном вдоха И выдоха,соединенную с нагрузочными камерами вдоха И выдоха с инспираторным И экспираторным отверстиями,перекрытыми плунжерами, снабженными нагрузочным элементом, выполненным в виде пружины, связанной со штоком плунжера и винтомлеремешаемым регулировочной гайкой (ЗаявкаМ 48499 О 1/14/77209/от 11.07.90 гкл.А 61 В 5/08).Однако известное устройство Имеет сложную,громоздкую и большую материалоемкую конструкцию, обусловленную наличием двух нагрузочных камер с системой их управления.Известно также устройство для профилактики и лечения заболеваний дыхательной системы, содержаЩее загубник, цилиндрический корпус, измеритель давления, дыхательный клапан, регулятор сопротивления дыханию, выполненный в виде набора колец с соосно расположенными отверстиями, одно из колец имеет калиброванные отверстия различного диаметра и установлено в корпусе с возможностью поворота, а дыхательный клапан расположен в поворотной вставке,установленной с возможностью вращения вокруг оси, 69 и(11) (э) 21 (61)перпендикулярной продольной оси корпуса,поворотная вставка имеет наружную поверхность сферической формь 1,соединена с поводком, и установлена в полости регулятора сопротивления дыханию, при этом в подвижном кольце регулятора выполнен радиальный канал для поводка, а в корпусе прорезь (Авторское свидетельство Мг 1722507 кл. А 6 1 Н 31/02,1991 г.).Однако известное устройство имеет сложную,громоздкую и большую материалоемкую конструкцию, обусловленную наличием набора колец, размещенных в корпусе.Целью изобретения является уменьшение габаритов и материалоемкости.Поставленная цель достигается тем, что в устройстве для профилактики и лечения заболеваний дыхательной системы, содержащим загубник, корпус с соосно установленными в его полости регулятором сопротивления дыханию, полой поворотной вставкой со сферической наружной поверхностью с жестко закрепленным поводком, и цилиндрическим диском со сквозными радиальными отверстиями для сообщения с атмосферой и центральным отверстием для закрепления запорного органа, при этом поворотная вставка установлена с возможностью вращения вокруг оси, перпендикулярной продольной оси корпуса согласно изобретению корпус имеет посадочное гнездо под сферическую поверхность вставки, регулятор выполнен в виде дополнительно введенного клапана, подпружиненного относительно диска, с запорным элементом в виде наружной боковой поверхности полого усеченного конуса, установленного с возможностью взаимодействия с выполненной в полости вставки ответной седловой поверхностью и обращенного меньшим основанием в сторону загубника, а торец меньшего основания конуса со сквозными отверстиями является седлом для запорного органа, причем регулятор и запорный орган жестко закреплены на одном из концов дополнительно введенного штока, второй конец которого подвижно установлен в Центральном отверстии диска,который закреплен в полости вставки посредством резьбового соединения.Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемое устройство для профилактики и лечения заболеваний дыхательной системы отличается тем, что корпус имеет посадочное гнездо под сферическую поверхность вставки, регулятор выполнен в виде дополнительно введенного клапана,подпружиненного относительно диска, с запорным элементом в виде наружной боковой поверхности полого усеченного конуса, установленного с возможностью взаимодействия с выполненной в полости вставки ответной седловой поверхностью и обращенного меньшим основанием в сторону загубника, а торец меньшего основания конуса со сквозными отверстиями является седлом для запорного органа, причем регулятор и запорный орган жестко закреплены на одном из концов дополнительно введен 1469ного штока, второй конец которого подвижно установлен в центральном отверстии диска, который закреплен в полости вставки посредством резьбового соединения.Таким образом, заявляемое техническое решение соответствует критерию новизна.Анализ известных технических решений в исследуемой области и смежных областях позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в заявляемом устройстве для профилактики и лечения заболеваний дыхательной системы, и признать заявляемое решение соответствующим критерию существенные отличияНа фиг. 1 изображено устройство для профилактики и лечения заболеваний дыхательной системы,продольный разрез на фиг. 2 - сечение А-А устройства.Устройство для профилактики и лечения заболеваний дыхательной системы содержит загубник (не показан), корпус 1 с дыхательной трубкой 2 и штуцером 3 для присоединения измерителя (не показан) респираторного давления. Корпус 1 выполнен из двух половин, соединенных посредством резьбы 4 и имеет посадочное гнездо 5 под сферическую поверхность вставки 6, установленной в корпусе 1 с возможностью вращения вокруг оси, перпендикулярной продольной оси корпуса 1 поводком 7, размещенным в канале 8,выполненным соосно в поворотной вставке 6 и корпусе 1. В полости вставки 6 установлен запорный элемент в виде полого усеченного конуса 9 со штоком 10 с возможностью контакта его боковой поверхности 1 1 с выполненной в полости вставки 6 ответной седловой поверхностью 12. В торце меньшего основания конуса 9 выполнены сквозные отверстия 13 , перекрытые клапаном 14,закрепленным по оси симметрии на конце штока 10. Для обеспечения нагрузки на запорный орган во вставке 6 установлен нагрузочный элемент,выполненный в виде пружины 15 , взаимодействующей с полым усеченным конусом 9 и цилиндрическим диском 16, закрепленным в полости вставки 6 посредством резьбового соединения 17. Цилиндрический диск 16 содержит отверстия 18 для сообщения с атмосферой, втулку 19 с осевым направляющим отверстием 20 для штока 10. На торце корпуса 1 нанесена шкала (не показана) для контроля регулировки величины нагрузки, отсчет которой осуществляется по метке (не показана)нанесенной на наружном торце диска 16. Устройство работает следующим образом. Перед началом тренировки мышц выдоха измеряют максимальное экспираторное давление. Для этого устанавливают поворотом поводка 7 вставку 6 в положение, когда клапан 14 обеспечивает во время вдоха связь дыхательных путей пациента через дыхательную трубку 2, полость корпуса 1, отверстия 13 ,18 с атмосферой. Цилиндрический диск 16 посредством втулки перемещают в сторону конуса 9 и устанавливают по шкале такую величину нагрузки,которую дыхательные мышцы не могут преодолеть при максимальном усилии выдоха. Затем, дыхательные пути пациента подключают к дыхательной трубке 2 и онпроизводит максимальный вдох,клапан 14 открывается И воздух из атмосферы через отверстия 18 и 13 , полость корпуса 1 И дыхательную трубку 2 попадает в дыхательные пути. После завершения вдоха клапан 14 закрывается И пациент производит с максимальной силой выдох. При этом в дыхательной трубке 2 и корпусе 1 создается избыточное давление и через штуцер 3 оно регистрируется измерителем респираторного давления.После этого, в зависимости от величины максимального экспираторного давления, перемещая диск 16 втулкой 19, устанавливают по шкале требуемую величину нагрузки для тренировки мышц выдоха. При этом пружина 15 с заданной силой принимает конус 9 его боковой поверхностью 1 1 к ответной седловой поверхности 12 вставки 6. С установленной нагрузкой пациент дышит в течение заданного времени. Во время выдоха в полости корпуса 1 и дыхательной трубке 2 создается избыточное давление. В результате создавшейся разницы между давлением в дыхательной трубке 2, корпусе 1 и атмосферным давлением конус 9 приподнимается над седловой поверхностью 12. При этом между боковой поверхностью 1 1 конуса 9 и седловой поверхностью 12 вставки 6 образуется канал,по которому проходит выдыхаемый воздух. Пружина 15 сжимается и сила ее сжатия препятствует приподниманию конуса 9 над седловой поверхностью 12 вставки 6, создавая сопротивление мышцам выдоха. Экспираторное давление, возникающее при этом, через штуцер 3 регистрируется измерителем респираторного давления, и таким образом, осуществляется контроль за величиной респираторного давления, развиваемого при нагрузке мышцами выдоха. По завершению выдоха конус 9 прижимается пружиной 15 к седловой поверхности 12, закрывая образованный канал. Во время вдоха клапан 14 открывается и воздух свободно вдыхается из атмосферы через отверстия 13,18.Перед началом тренировки мышц вдоха или исследования выносливости дыхательных мышц измеряют максимальное инспираторное давление.Для этого цилиндрический диск 16 втулкой 19 перемещают в сторону конуса 9 и устанавливают по шкале величину нагрузки, которую дыхательные мышцы не могут преодолеть при максимальном усилии вдоха. Вставку 6 поворотом поводка 7 устанавливают в таком положении,чтобы клапан 14 в период выдоха обеспечивал связь дыхательных путей пациента через дыхательную трубку 2, полость корпуса 1, отверстия 18 и 13 с атмосферой. Дыхательные пути пациента подключают к дыхательной трубке 2 и он производит максимальный выдох, клапан 14 открывается и выдыхаемый воздух через отверстия 18,13 удаляется в атмосферу. После завершения выдоха клапан 14 закрь 1 вается и пациент производит с максимальной силой вдох. При этом в полости корпуса 1 и дыхательной трубке 2 создается разрежение, которое через штуцер 3 регистрируется измерителем респираторного давления. После этого, в зависимости от величины максимального инопираторного давления,перемещением диска 16 втулкой 19, устанавливают пошкале требуемую величину нагрузки для тренировки мышц вдоха или исследования выносливости дыхательных мышц. При этом пружина 15 о заданной силой прижимает конус 9 его боковой поверхностью 1 1 К седловой поверхности 12. С установленной нагрузкой пациент дышит в течение заданного времени. Во время вдоха в полости корпуса 1 и дыхательной трубке 2 создается отрицательное давление. В результате создавшейся разницы между давлением в полости корпуса 1,дыхательной трубке 2 и атмосферным давлением конус 9 приподнимается над седловой поверхностью 12 , образуя канал между боковой поверхноо-тью 1 1 конуса 9 и оедловой поверхностью 12 вставки В,по которому вдь 1 хается в легкие воздух. При этом сила пружины 15 препятствует припод-ниманию конуса 9 над седловой поверхностью 12, создавая сопротивление мышцам вдоха. Инспираторное давление, возникающее при этом,через штуцер 3 регистрируется измерителем респираторного давления и,таким образом, осуществляется контроль за величиной респираторного давления,развиваемого при нагрузке мышцами вдоха. Нагрузка,если производится исследование выносливости дыхательных мышц, увеличивается ступенеобразно перемещением диска 16 в сторону конуоа 9 через определенные интервалы времени до момента отказа пациента от исследования. Величина Предельной нагрузки,определенная по шкале или соответствующее ей инспираторное давление характеризует выносливость дыхательных мышц.После использования пациентом устройства согласно медицинским требованиям его необходимо дезинфицировать. Для этого, цилиндрический диск 16 удаляют посредством втулки 19 из полости вставки 6, а затем пружину 15 и конус 9 с клапаном 14. Выкручивают Поводок 7 из канала 8, раскручивают корпус 1 и удаляют вставку 6. Устройство в таком положении готово к дезинфекции раствором. После дезинфекции всех составных частей устройства производится сборка в обратной последовательности для дальнейшего использования. Простота разборки и сборки сокращает время подготовки устройства к работе.Таким образом, размещение регулятора сопротивления дыханию в поворотной вставке, установленной в корпусе позволяет выполнить устройство в компактной и удобной для эксплуатации форме, уменьшить материалоемкость и вес, что значительно облегчает проведение процедуры во время лечения и профилактики заболеваний дыхательной системы с применением различных схем тренировочных нагрузок,создаваемых на вдохе или выдохе, выполняемых в покое и при занятиях физическими упражнениями.Создание тренировочных дыхательных нагрузок в фазу вдоха или выдоха, исследование выносливости дыхательных мышц и измерение респираторного давления делает устройство универсальным, а простота разборки и сборки при стерилизации уменьшает время Подготовки его к работе.Устройство ДЛЯ профилактики илечениязаболеваний дыхательной системы, содержащее загубник, корпус с соосно установленными в его полости регулятором сопротивления дыханию, полой поворотной вставкой со сферической наружной поверхностью с жестко закрепленным поводком, и цилиндрическим диском со сквозными радиальными отверстиями для сообщения с атмосферой и Центральным отверстием для закрепления запорного органа, при этом поворотная вставка установлена с возможностью вращения вокруг оси,перпендикулярной продольной оси корпусадтличающегся тем, что с целью уменьшения габаритов и материалоемкости, корпус имеет посадочное гнездо под сферическую поверхность вставки ,регуляторВЫПОЛНСН В ВИДС ДОПОЛНИТСЛЬНО ВВСДСННОГО клапана,ПОДПруЖИНСННОГО ОТНОСИТСЛЬНО ДИСКа, С запорным ЭЛСМСНТОМ В ВИДС наружной бОКОВОЙ ПОВСрХНОСТИ ПОЛОГО УССЧСННОГО конуса, установленного С ВОЗМОЖНОСТЬЮ ВЗЗИМОДСЙСТВИЯ С ВЫПОЛНСННОЙ В ПОЛОСТИ ВСТЗВКИ ОТВСТНОЙ ССДЛОВОЙ ПОВСРХНОСТЬЮ И обращенного МСНЬШИМ основанием В СТОрОНу загубника, а ТОрСЦ МСНЬШСГО ОСНОВЗНИЯ КОНУСЭ. СО СКВОЗНЫМИ ОТВСрСТИЯМИ ЯВЛЯСТСЯ ССДЛОМ ДЛЯ запорного органа, ПрИЧСМ рСГуЛЯТОр И запорный орган ЖССТКО закреплены на ОДНОМ ИЗ КОНЦОВ ДОПОЛНИТСЛЬНО ВВСДСННОГО ШТОКа, ВТОрОЙ КОНСЦ КОТОрОГО ПОДВИЖНО УСТЗНОВЛСН В Центральном ОТВСрСТИИ ДИСКа, КОТОРЫЙ закреплен В ПОЛОСТИ вставки ПОСрСДСТВОМ рСЗЬбОВОГО СОСДИНСНИЯ.
