Центробежная мельница

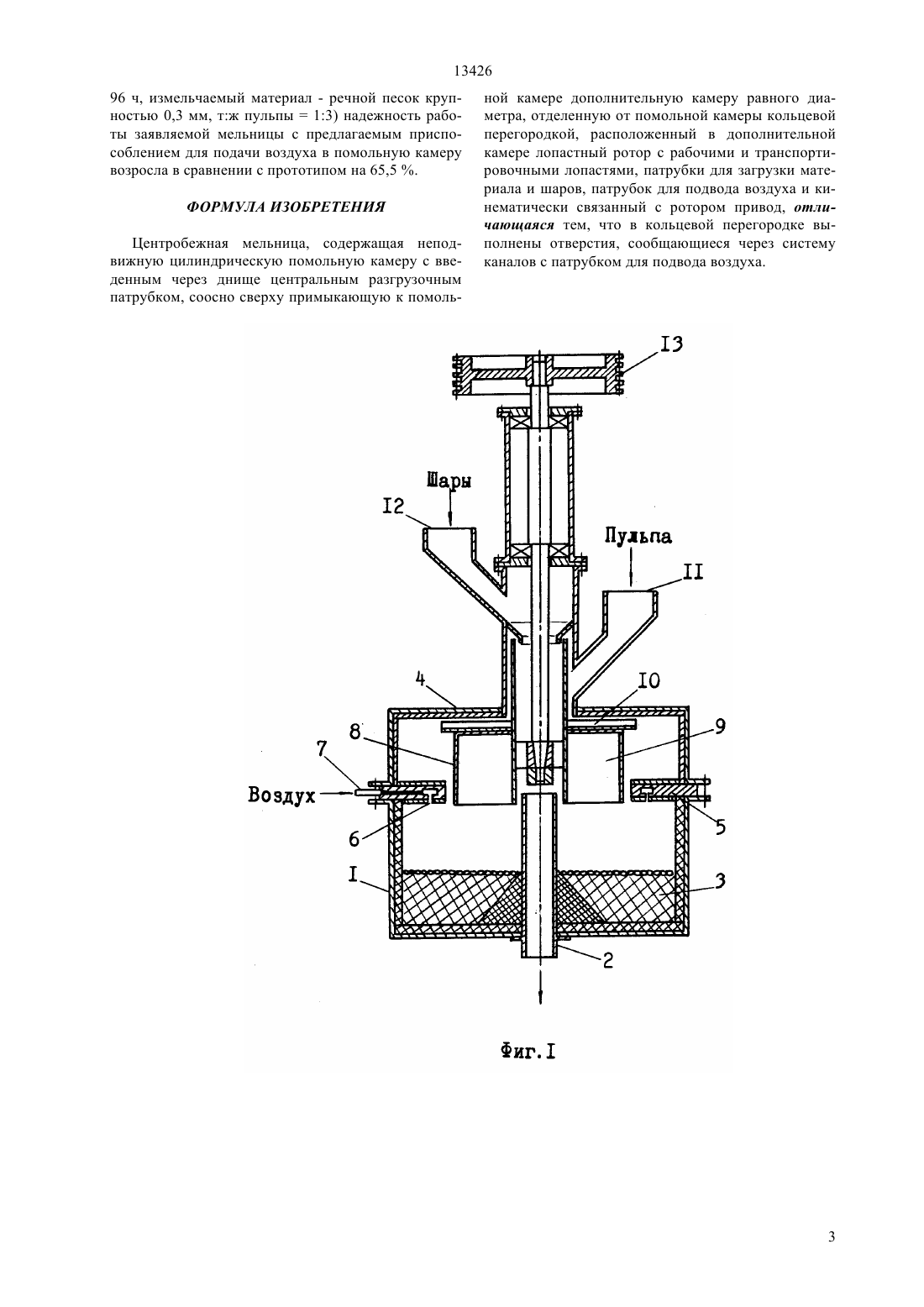

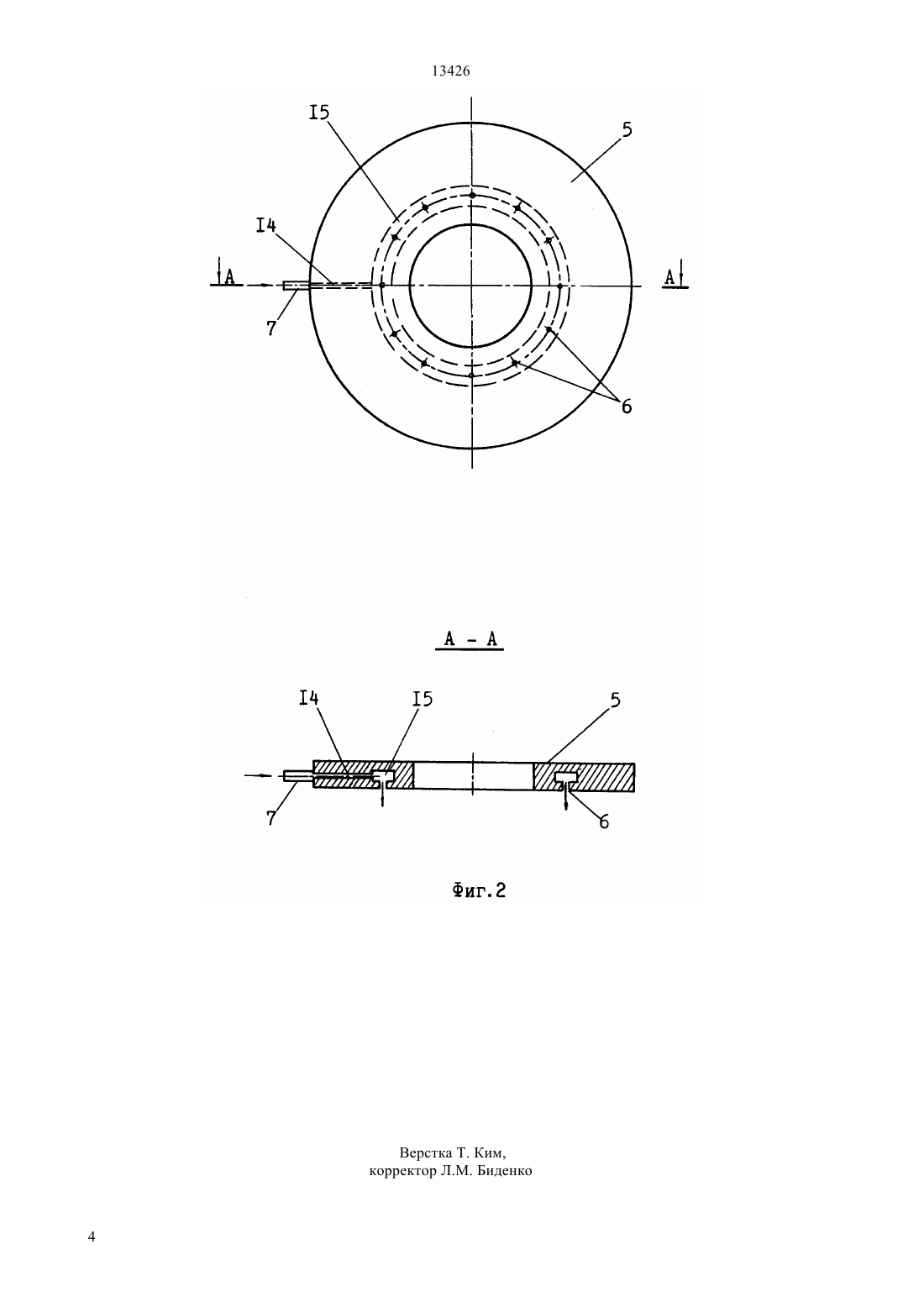

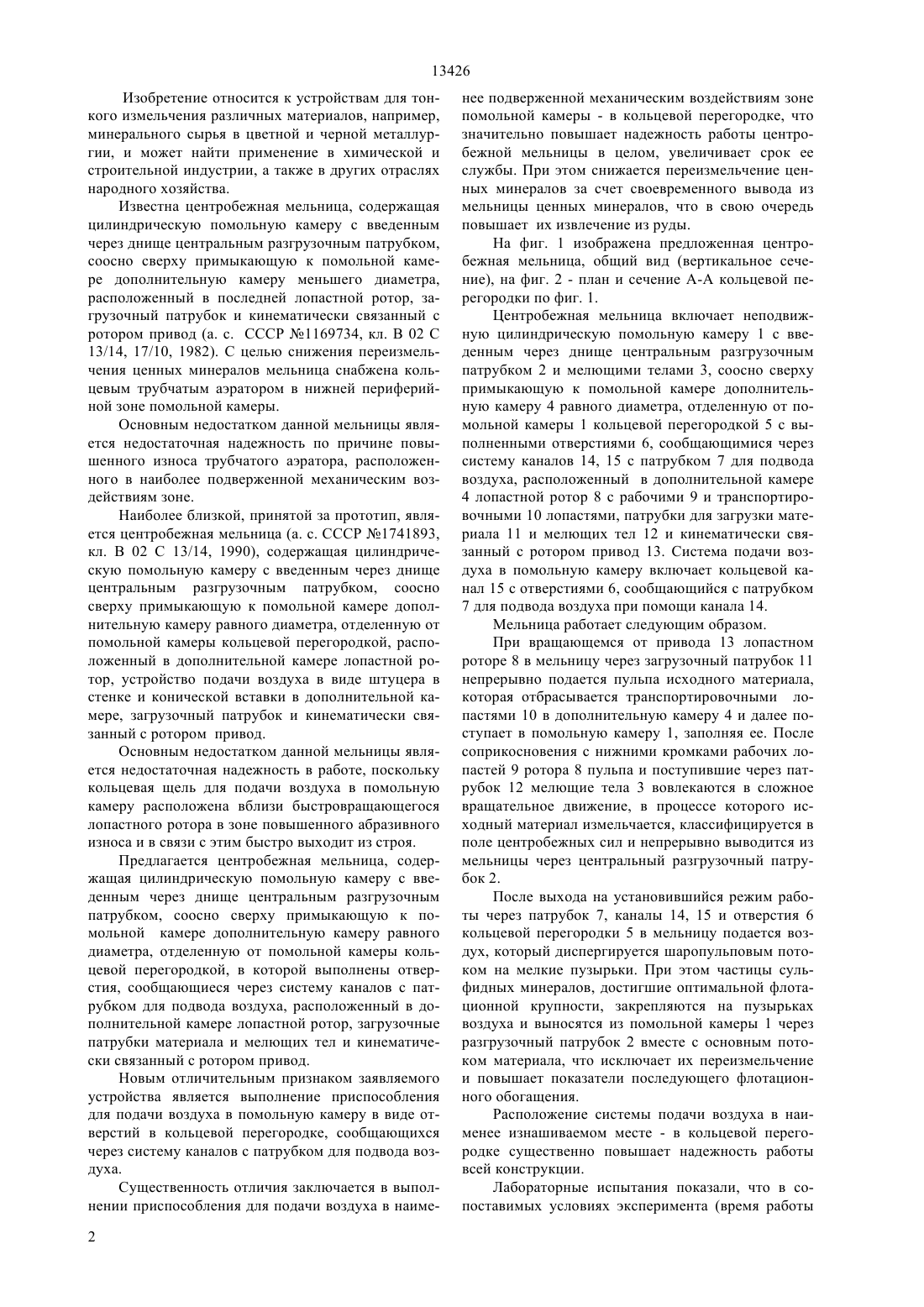

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Предложенная мельница обладает повышенной надежностью работы и позволяет снизить переизмельчение ценных минералов за счет их своевременного вывода из зоны измельчения, что повышает их извлечение из руды. Центробежная мельница содержит неподвижную цилиндрическую помольную камеру с введенным через днище центральным разгрузочным патрубком, соосно сверху примыкающую к помольной камере дополнительную камеру равного диаметра,отделеную от помольной камеры кольцевой перегородкой, расположенный в дополнительной камере лопастной ротор с рабочими и транспортировочными лопастями, патрубки для загрузки материала и шаров и кинематически связанный с ротором привод. В кольцевой перегородке выполнены отверстия, сообщающиеся через систему каналов с патрубком для подвода воздуха.(72) Куликов Владимир Сергеевич Полищук Евгений Иванович Еремин Юрий Прокопьевич Космухамбетов Александр Равильевич Рамазанов Болат Фаттахович(73) Республиканское государственное предприятие Национальный центр по комплексной переработке минерального сырья Республики Казахстан(57) Изобретение относится к устройствам для мокрого тонкого измельчения различных материалов,например, минерального сырья в цветной и черной металлургии, и может найти применение в строительной и химической промышленности, а также в других отраслях народного хозяйства. 13426 Изобретение относится к устройствам для тонкого измельчения различных материалов, например,минерального сырья в цветной и черной металлургии, и может найти применение в химической и строительной индустрии, а также в других отраслях народного хозяйства. Известна центробежная мельница, содержащая цилиндрическую помольную камеру с введенным через днище центральным разгрузочным патрубком,соосно сверху примыкающую к помольной камере дополнительную камеру меньшего диаметра,расположенный в последней лопастной ротор, загрузочный патрубок и кинематически связанный с ротором привод (а. с. СССР 1169734, кл. В 02 С 13/14, 17/10, 1982). С целью снижения переизмельчения ценных минералов мельница снабжена кольцевым трубчатым аэратором в нижней периферийной зоне помольной камеры. Основным недостатком данной мельницы является недостаточная надежность по причине повышенного износа трубчатого аэратора, расположенного в наиболее подверженной механическим воздействиям зоне. Наиболее близкой, принятой за прототип, является центробежная мельница (а. с. СССР 1741893,кл. В 02 С 13/14, 1990), содержащая цилиндрическую помольную камеру с введенным через днище центральным разгрузочным патрубком, соосно сверху примыкающую к помольной камере дополнительную камеру равного диаметра, отделенную от помольной камеры кольцевой перегородкой, расположенный в дополнительной камере лопастной ротор, устройство подачи воздуха в виде штуцера в стенке и конической вставки в дополнительной камере, загрузочный патрубок и кинематически связанный с ротором привод. Основным недостатком данной мельницы является недостаточная надежность в работе, поскольку кольцевая щель для подачи воздуха в помольную камеру расположена вблизи быстровращающегося лопастного ротора в зоне повышенного абразивного износа и в связи с этим быстро выходит из строя. Предлагается центробежная мельница, содержащая цилиндрическую помольную камеру с введенным через днище центральным разгрузочным патрубком, соосно сверху примыкающую к помольной камере дополнительную камеру равного диаметра, отделенную от помольной камеры кольцевой перегородкой, в которой выполнены отверстия, сообщающиеся через систему каналов с патрубком для подвода воздуха, расположенный в дополнительной камере лопастной ротор, загрузочные патрубки материала и мелющих тел и кинематически связанный с ротором привод. Новым отличительным признаком заявляемого устройства является выполнение приспособления для подачи воздуха в помольную камеру в виде отверстий в кольцевой перегородке, сообщающихся через систему каналов с патрубком для подвода воздуха. Существенность отличия заключается в выполнении приспособления для подачи воздуха в наиме 2 нее подверженной механическим воздействиям зоне помольной камеры - в кольцевой перегородке, что значительно повышает надежность работы центробежной мельницы в целом, увеличивает срок ее службы. При этом снижается переизмельчение ценных минералов за счет своевременного вывода из мельницы ценных минералов, что в свою очередь повышает их извлечение из руды. На фиг. 1 изображена предложенная центробежная мельница, общий вид (вертикальное сечение), на фиг. 2 - план и сечение А-А кольцевой перегородки по фиг. 1. Центробежная мельница включает неподвижную цилиндрическую помольную камеру 1 с введенным через днище центральным разгрузочным патрубком 2 и мелющими телами 3, соосно сверху примыкающую к помольной камере дополнительную камеру 4 равного диаметра, отделенную от помольной камеры 1 кольцевой перегородкой 5 с выполненными отверстиями 6, сообщающимися через систему каналов 14, 15 с патрубком 7 для подвода воздуха, расположенный в дополнительной камере 4 лопастной ротор 8 с рабочими 9 и транспортировочными 10 лопастями, патрубки для загрузки материала 11 и мелющих тел 12 и кинематически связанный с ротором привод 13. Система подачи воздуха в помольную камеру включает кольцевой канал 15 с отверстиями 6, сообщающийся с патрубком 7 для подвода воздуха при помощи канала 14. Мельница работает следующим образом. При вращающемся от привода 13 лопастном роторе 8 в мельницу через загрузочный патрубок 11 непрерывно подается пульпа исходного материала,которая отбрасывается транспортировочными лопастями 10 в дополнительную камеру 4 и далее поступает в помольную камеру 1, заполняя ее. После соприкосновения с нижними кромками рабочих лопастей 9 ротора 8 пульпа и поступившие через патрубок 12 мелющие тела 3 вовлекаются в сложное вращательное движение, в процессе которого исходный материал измельчается, классифицируется в поле центробежных сил и непрерывно выводится из мельницы через центральный разгрузочный патрубок 2. После выхода на установившийся режим работы через патрубок 7, каналы 14, 15 и отверстия 6 кольцевой перегородки 5 в мельницу подается воздух, который диспергируется шаропульповым потоком на мелкие пузырьки. При этом частицы сульфидных минералов, достигшие оптимальной флотационной крупности, закрепляются на пузырьках воздуха и выносятся из помольной камеры 1 через разгрузочный патрубок 2 вместе с основным потоком материала, что исключает их переизмельчение и повышает показатели последующего флотационного обогащения. Расположение системы подачи воздуха в наименее изнашиваемом месте - в кольцевой перегородке существенно повышает надежность работы всей конструкции. Лабораторные испытания показали, что в сопоставимых условиях эксперимента (время работы 13426 96 ч, измельчаемый материал - речной песок крупностью 0,3 мм, тж пульпы 13) надежность работы заявляемой мельницы с предлагаемым приспособлением для подачи воздуха в помольную камеру возросла в сравнении с прототипом на 65,5 . ФОРМУЛА ИЗОБРЕТЕНИЯ Центробежная мельница, содержащая неподвижную цилиндрическую помольную камеру с введенным через днище центральным разгрузочным патрубком, соосно сверху примыкающую к помоль ной камере дополнительную камеру равного диаметра, отделенную от помольной камеры кольцевой перегородкой, расположенный в дополнительной камере лопастный ротор с рабочими и транспортировочными лопастями, патрубки для загрузки материала и шаров, патрубок для подвода воздуха и кинематически связанный с ротором привод, отличающаяся тем, что в кольцевой перегородке выполнены отверстия, сообщающиеся через систему каналов с патрубком для подвода воздуха.
