Смеситель-активатор

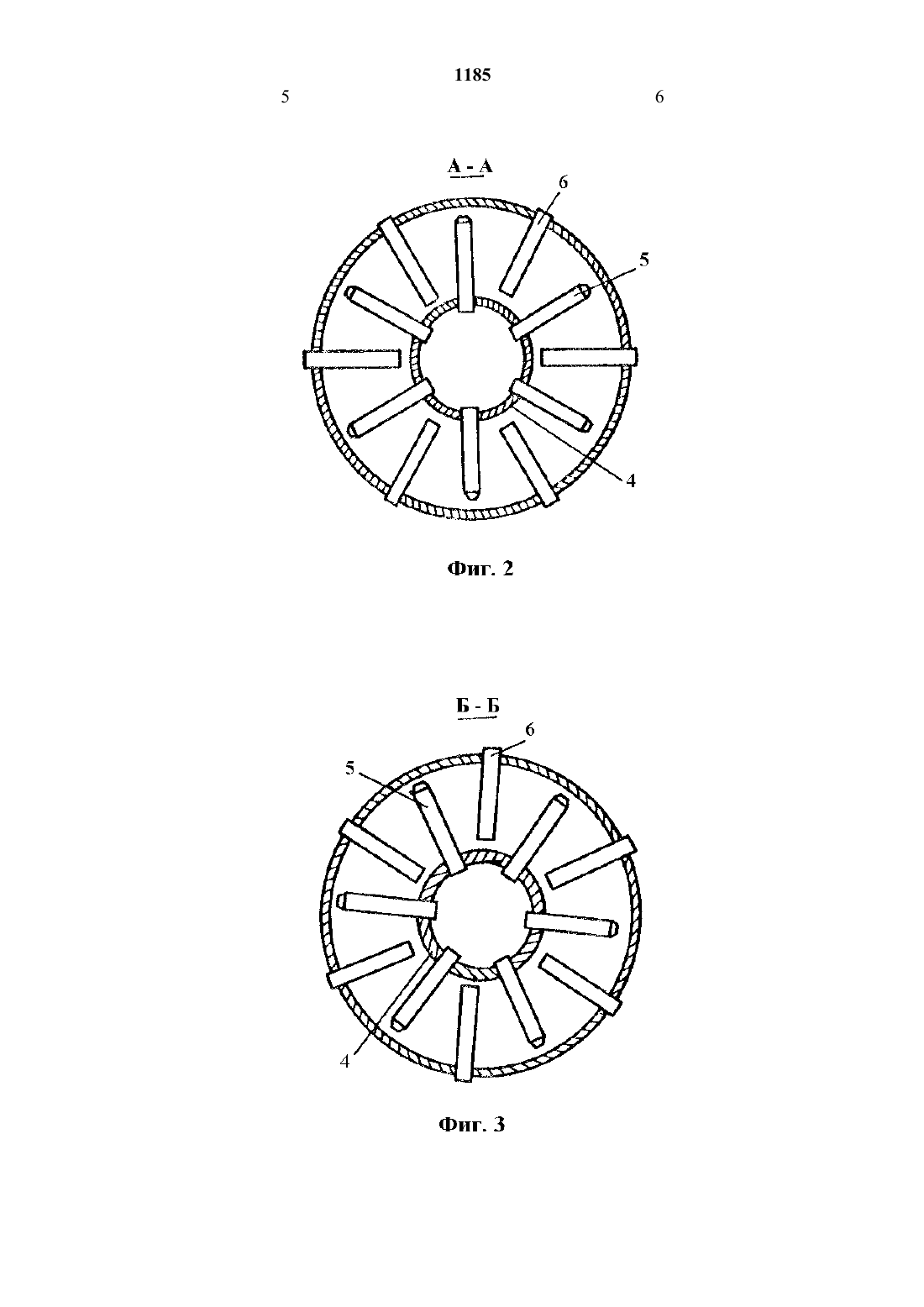

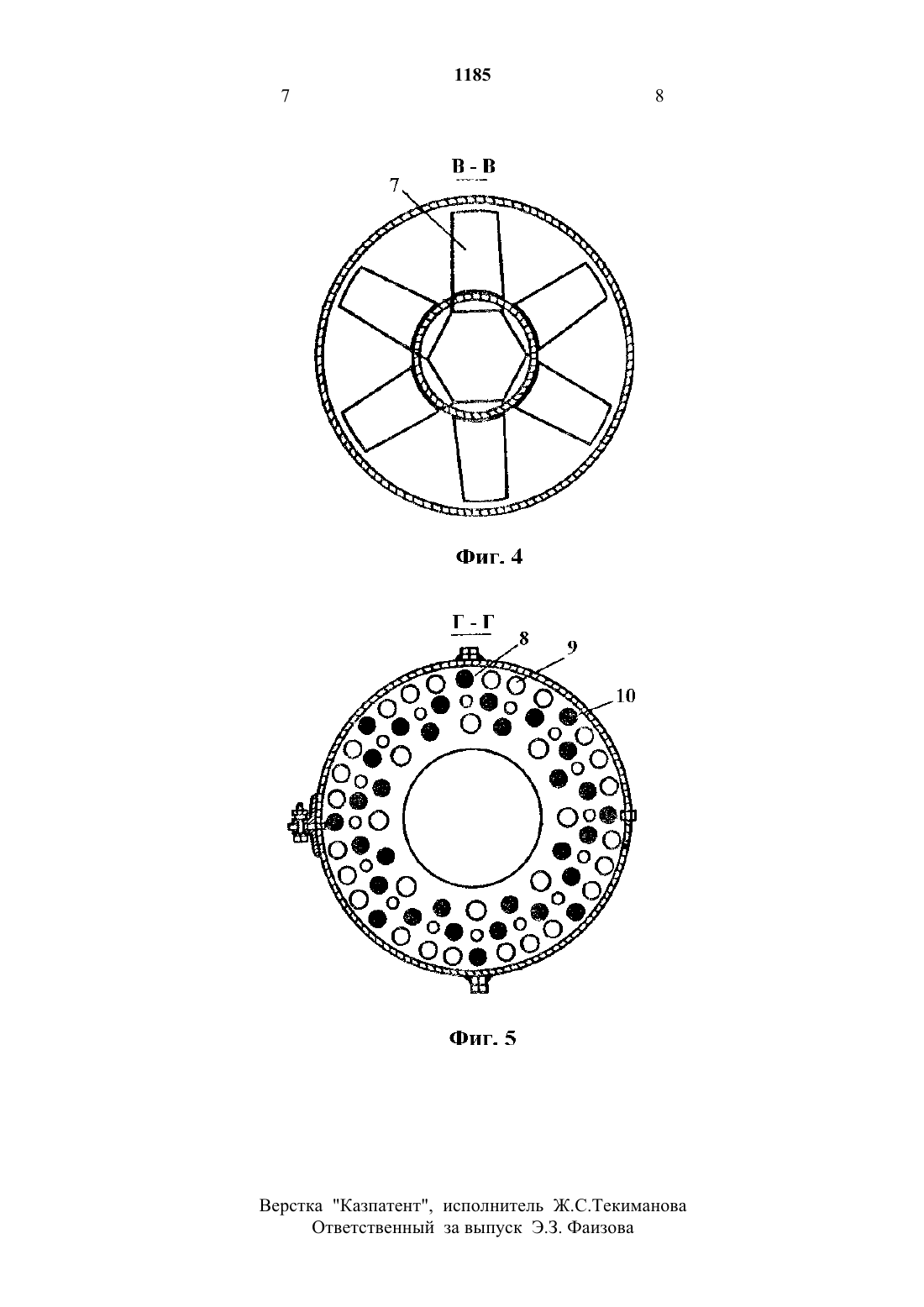

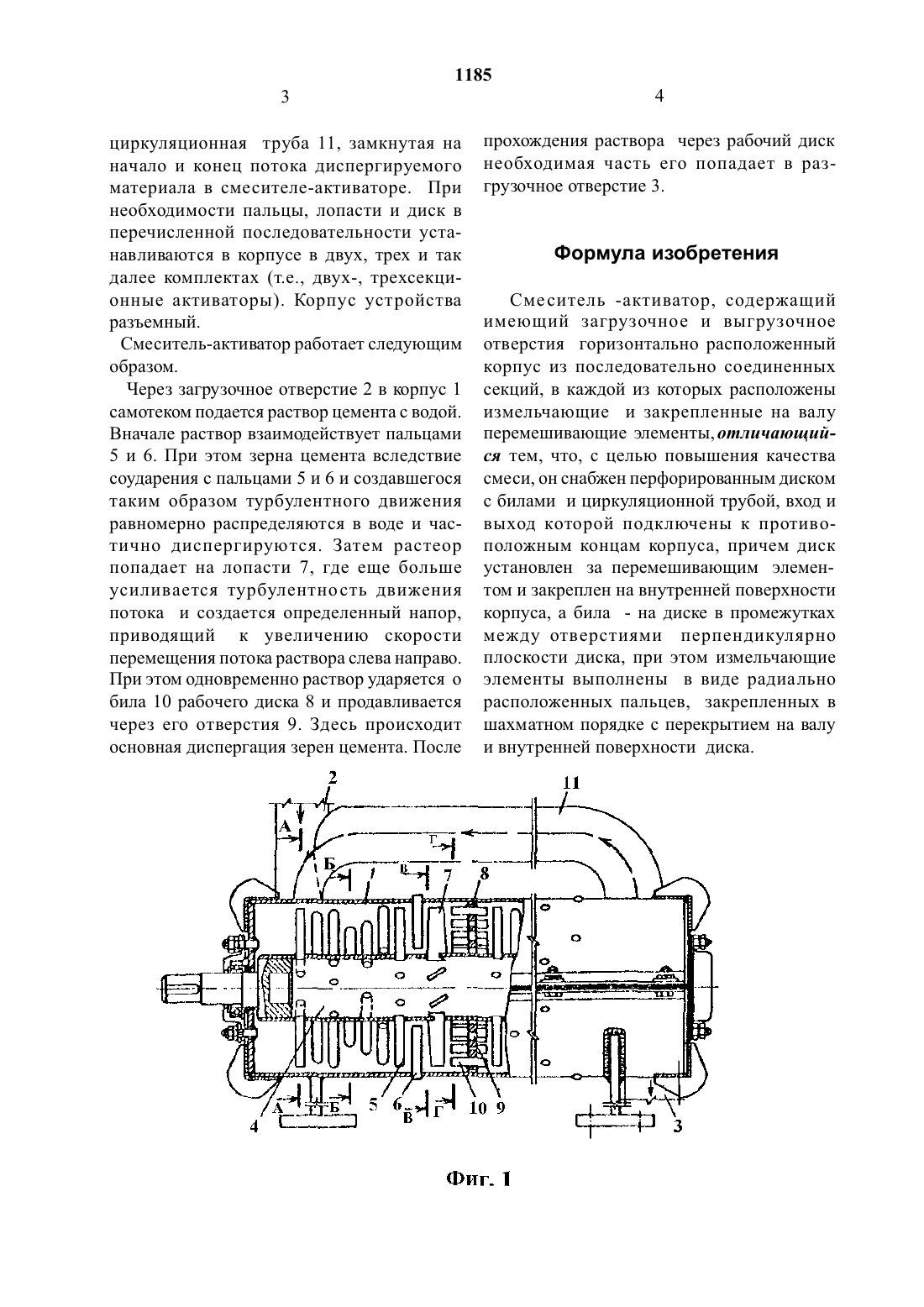

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) АО Жезказганцветмет имени К.И.Сатпаева(57)Изобретение относится к промь 1 шленности строительных материалов, а именно к устройствам для активации вяжущих материалов, и может быть ис Изобретение относится к промь 1 шленности строительных материалов, а именно к устройствам для активации вяжущих материалов, и может быть использовано в других отраслях промышленности.Целью Изобретения является Повышение качества смеси.На фиг 1 изображен смеситель-активатор,поперечный разрез на фи 112 - разрез А-А на фиг. 1 на фиг.3 - разрез Б-Б на фиг 1 на фиг 4 - разрез В-В на фиг. 1 на фиг. 5 - разрез Г-Г на фиг 1.Смеситель-активатор состоит из корпуса 1 с загрузочным 2 и разгрузочным 3 отверс 2 ПОЛЬЗОВЗНО В ДРУГИХ отраслях ПрОМЫШ ленности. Целью изобретения является повышение качества смеси. В корпусе 1 за перемешивающим элементом установлен закрепленный на внутренней поверхности корпуса перфорированный диск 8 с билами 10, расположенными перпендикулярно его плоскости. Измельчающие элементы выполнены в виде радиально расположенных пальцев 5, 6, закрепленных в шахматном порядке с перекрытием на валу И внутренней поверхности Диска 8. После взаимодействия с пальцами 5, 6 раствор попадает на лопасти 7, ударяется о била 10 и продавливается через отверстия 9, в результате чего обеспечивается высокая степень активации. 5 ил.тиями, внутри корпуса размещен вращающийся вал 4, на котором закреплены измельчающие элементы в виде пальцев 5. На внутренней поверхности корпуса закреплены пальцы 6 так, чтобы при вращении вала пальцы 5 проходили между пальцами 6. И те,и другие могут быть размещены по винтовым линиями в несколько рядов. Следом за указанными пальцами на вращающемся валу закреплены перемешивающие элементы в виде лопастей 7, которые образуют турбинку Следом за лопастями установлен диск 8 с отверстиями 9, на котором горизонтально закреплены била 10. К корпусу закрепленациркуляционная труба 11, замкнутая на начало И конец потока диспергируемого Материала в смесителе-активаторе. При Необходимости пальцы, лопасти и диск в перечисленной последовательности устанавливаются в корпусе в двух, трех и так далее комплектах (т.е., двух-, трехсекционнь 1 е активаторы). Корпус устройства разъемный.Через загрузочное отверстие 2 в корпус 1 самотеком подается раствор цемента с водой. Вначале раствор взаимодействует пальцами 5 и 6. При этом зерна цемента вследствие соударения с пальцами 5 и 6 и создавшегося таким образом турбулентного движения равномерно распределяются в воде и частично диспергируются. Затем растеор попадает на лопасти 7, где еще больше усиливается турбулентность движения потока и создается определенный напор,приводящий к увеличению скорости перемещения потока раствора слева направо. При этом одновременно раствор ударяется о била 10 рабочего диска 8 и продавливается через его отверстия 9. Здесь происходит основная диспергация зерен цемента. Послепрохождения раствора через рабочий диск необходимая часть его попадает в разгрузочное отверстие 3.Смеситель -активатор, содержащий имеющий загрузочное и выгрузочное отверстия горизонтально расположенный корпус из последовательно соединенных секций, в каждой из которых расположены измельчающие и закрепленные на валу перемешивающие элементь 1,отличающийся тем, что, с целью повышения качества смеси, он снабжен перфорированным диском с билами и циркуляционной трубой, вход и выход которой подключены к противоположным концам корпуса, причем диск установлен за перемешивающим элементом и закреплен на внутренней поверхности корпуса, а била - на диске в промежутках между отверстиями перпендикулярно плоскости диска, при этом измельчающие элементы выполнены в виде радиально расположенных пальцев, закрепленных в шахматном порядке с перекрытием на валу и внутренней поверхности диска.Верстка Казпатент, Исполнитель Ж.С.Текиманова Ответственный за выпуск ЭЗ. Фаизова
