Блок экстракции “жидкость-жидкость”, устройство многоступенчатой экстракции “жидкость-жидкость”, в котором используется этот блок, и система многоступенчатой непрерывной экстракции для редкоземельных элементов

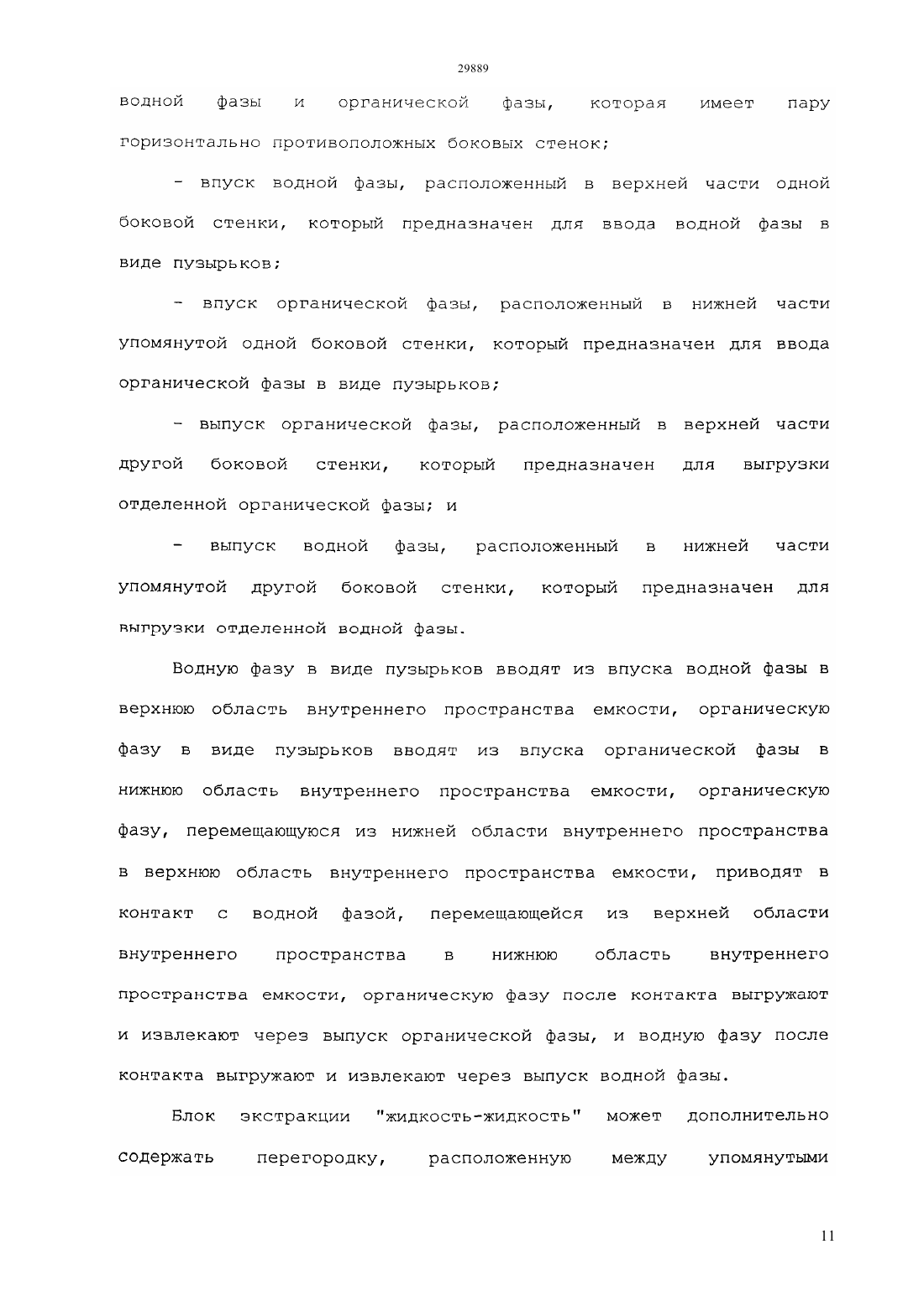

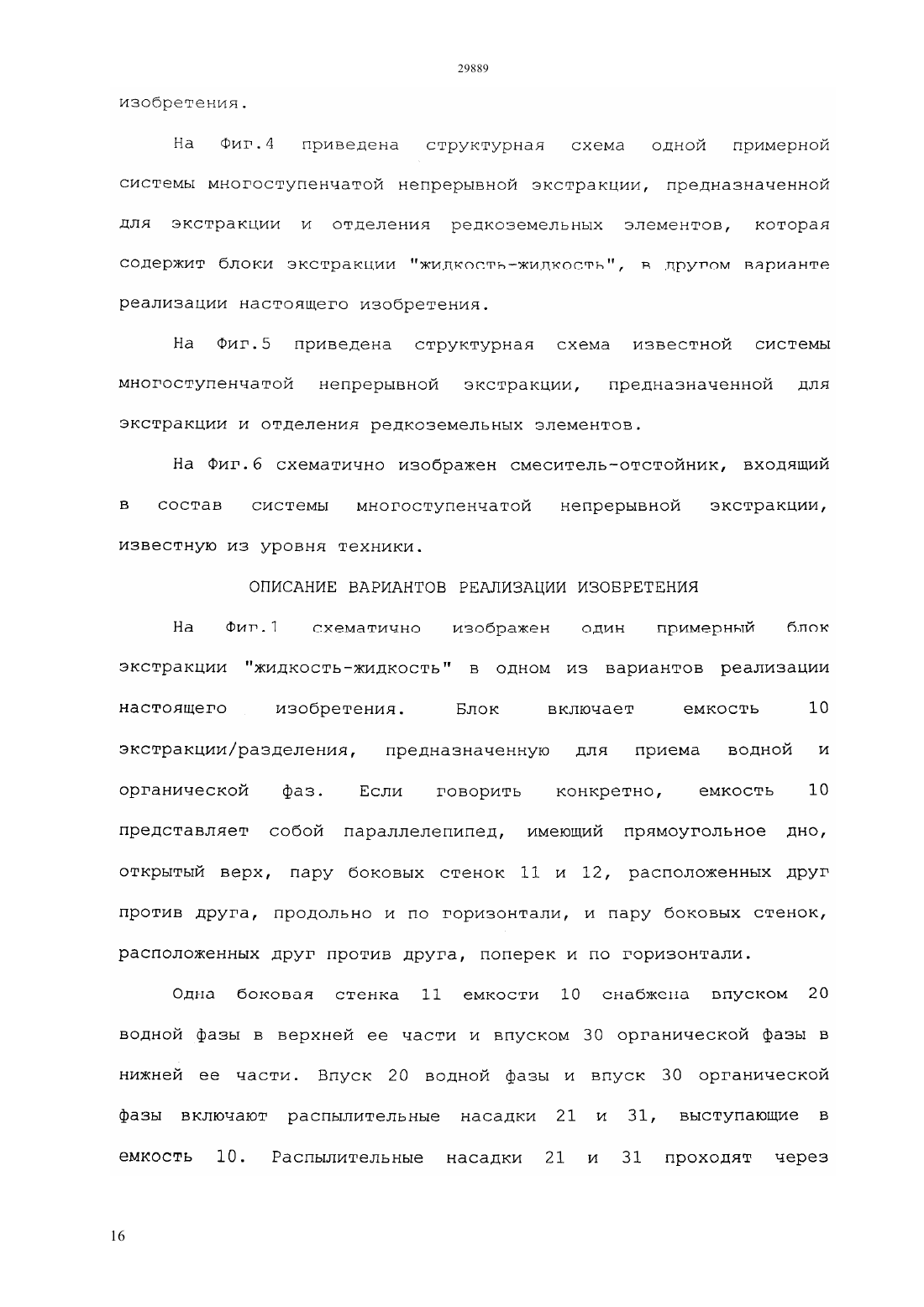

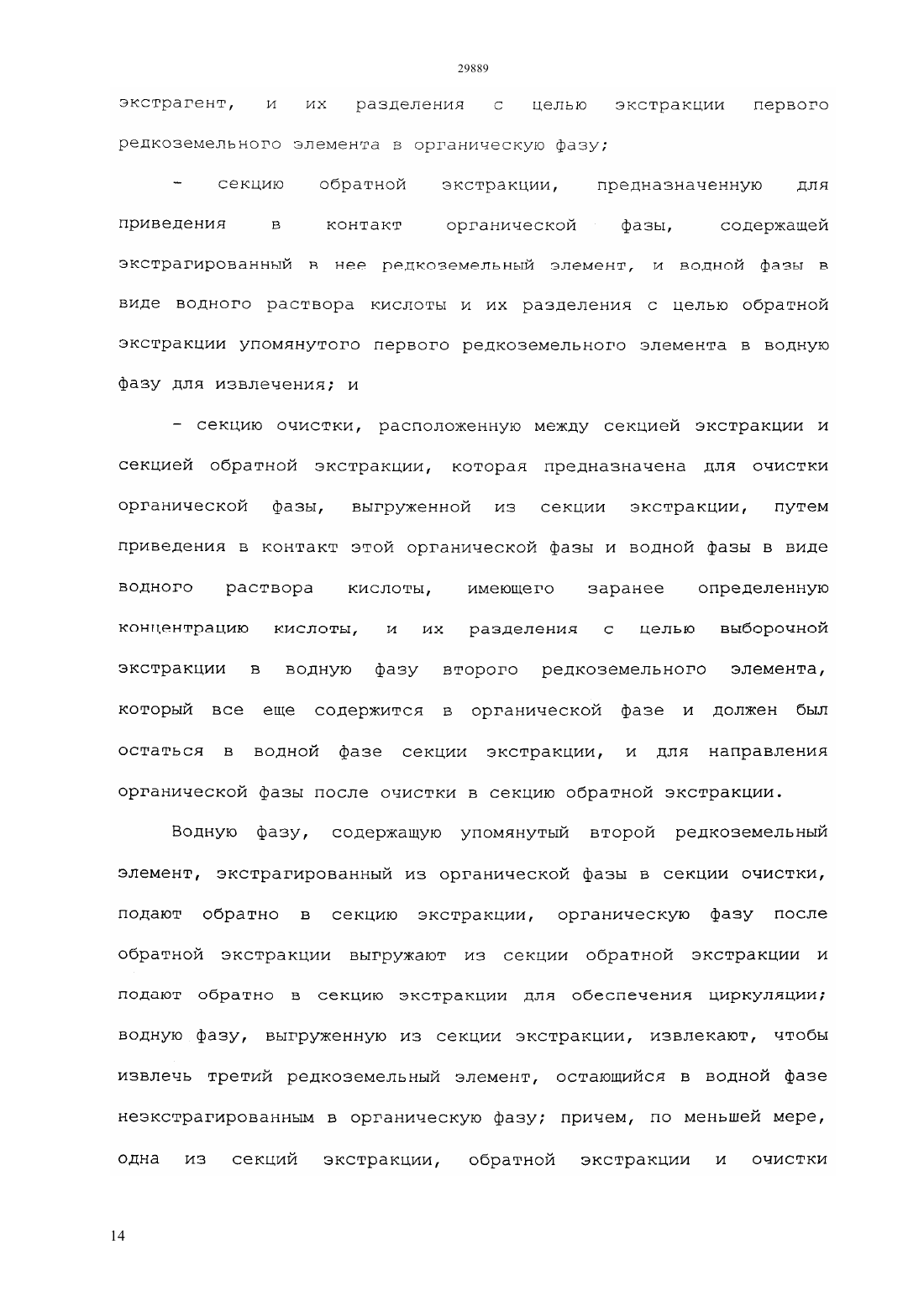

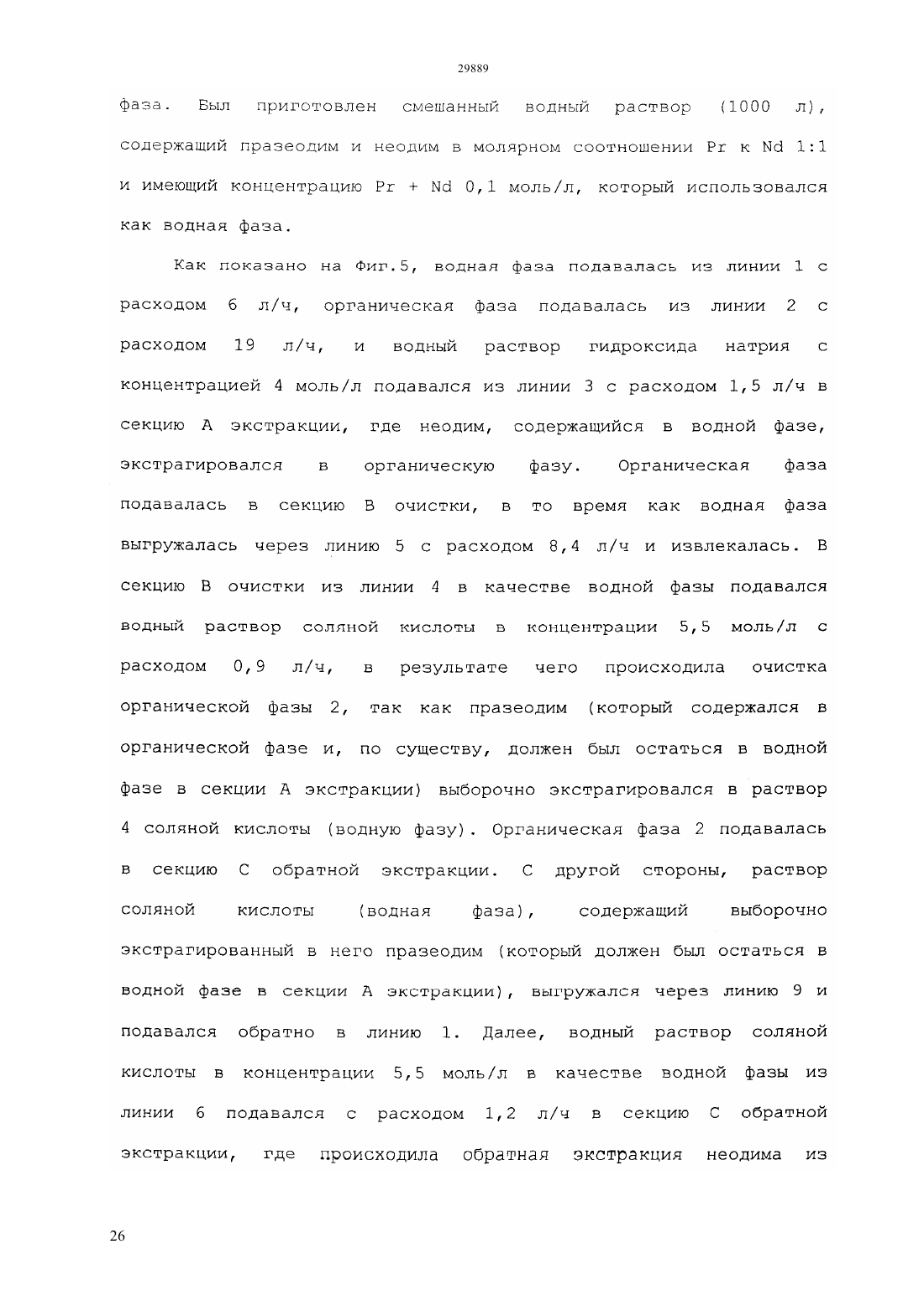

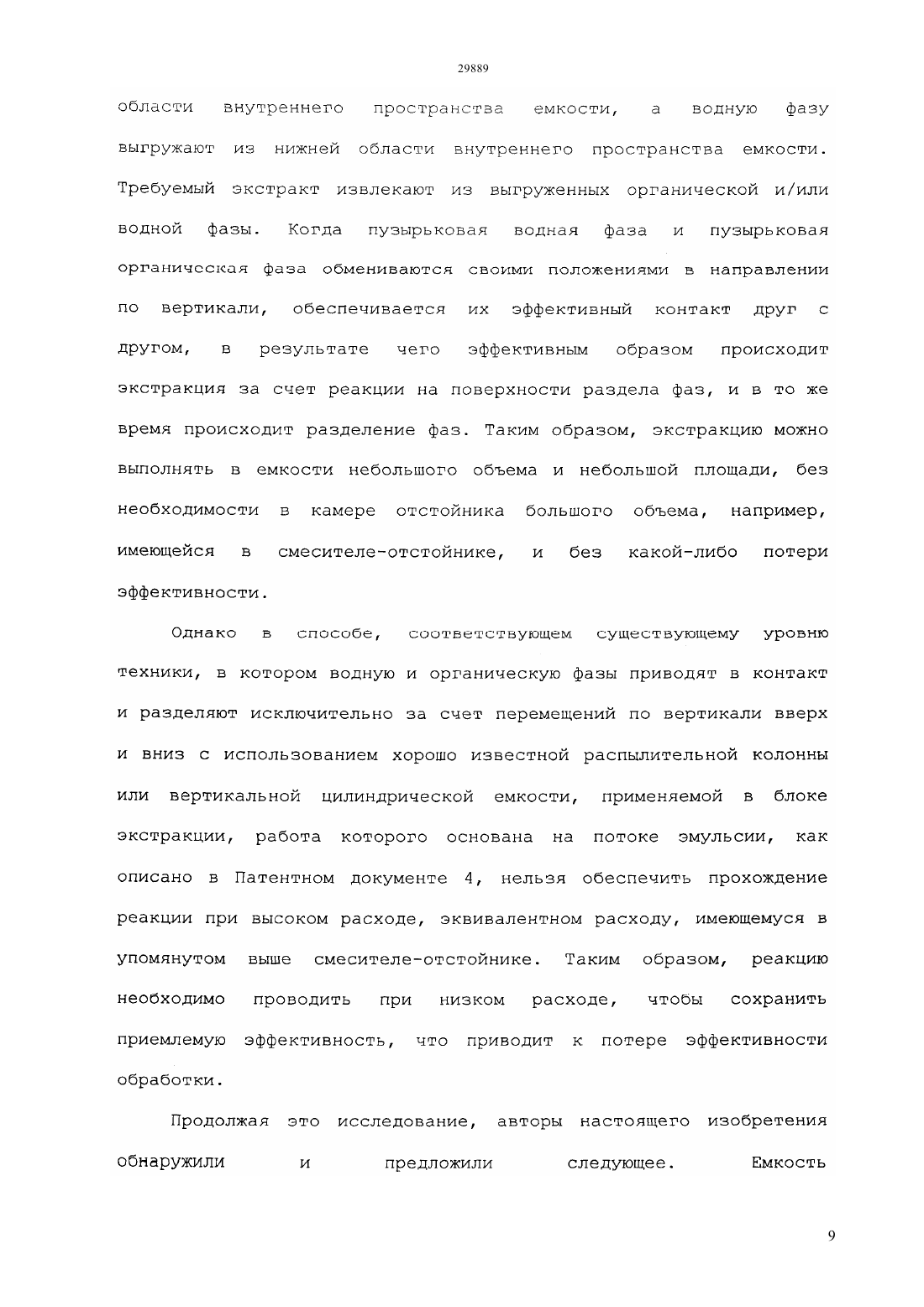

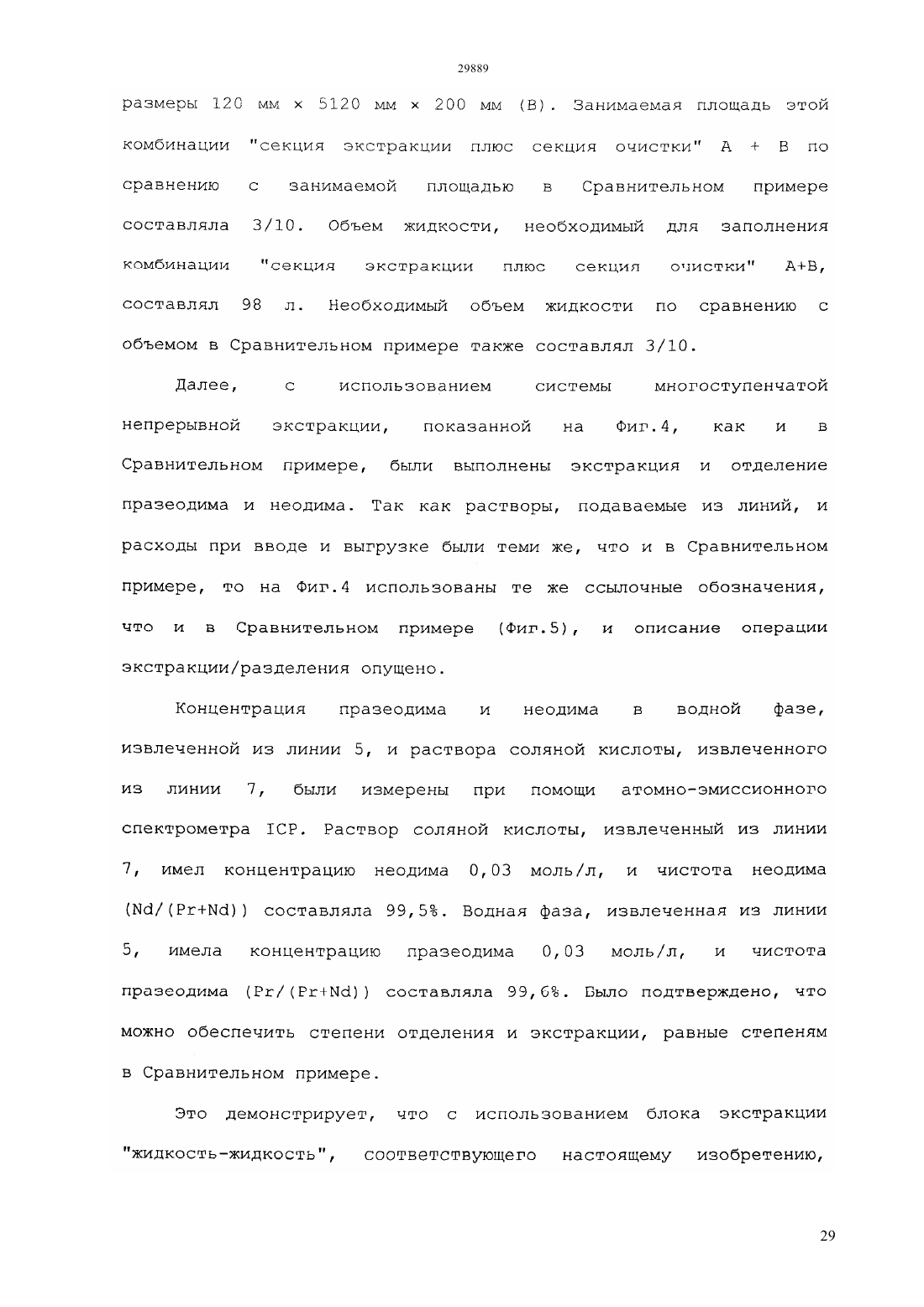

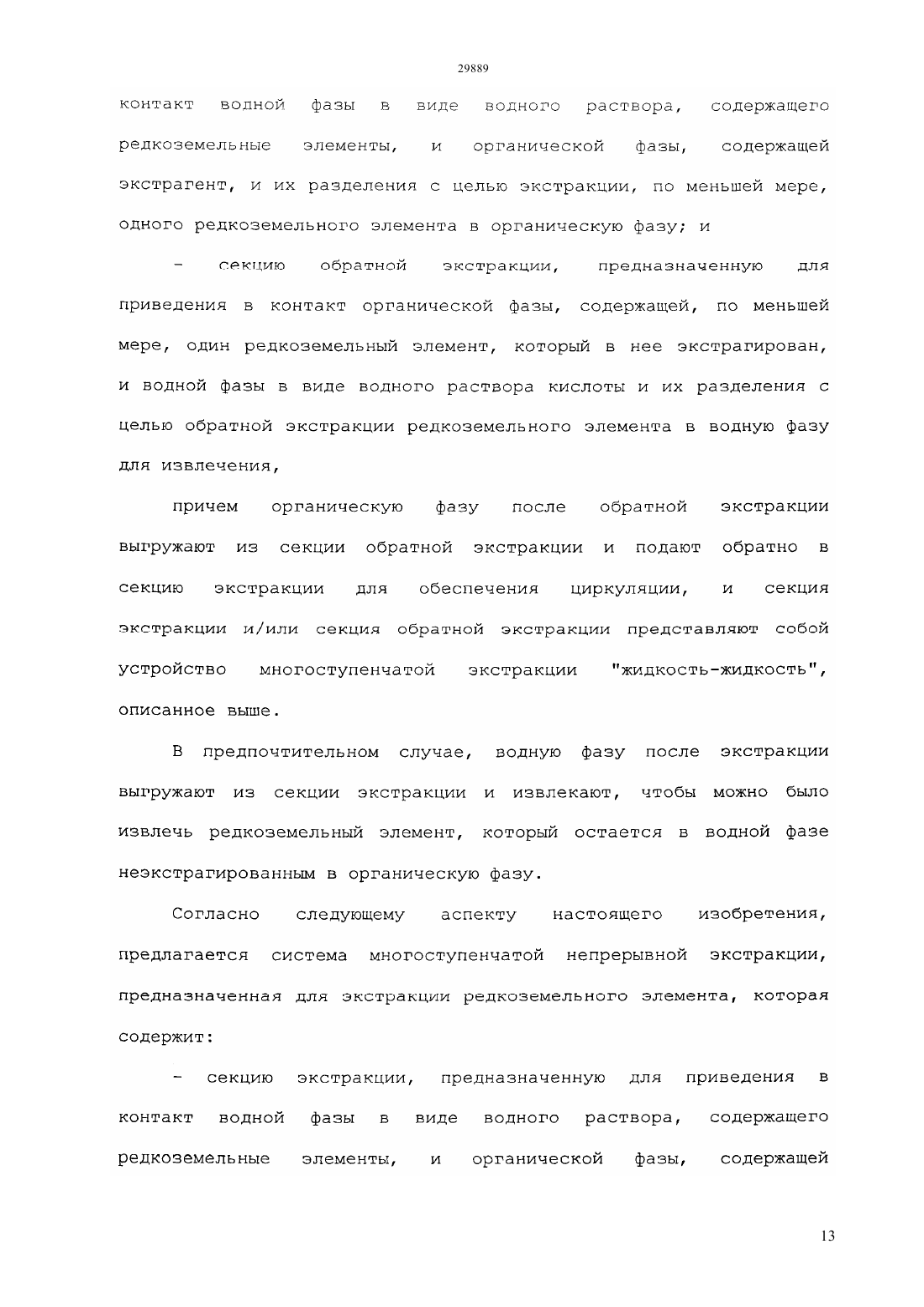

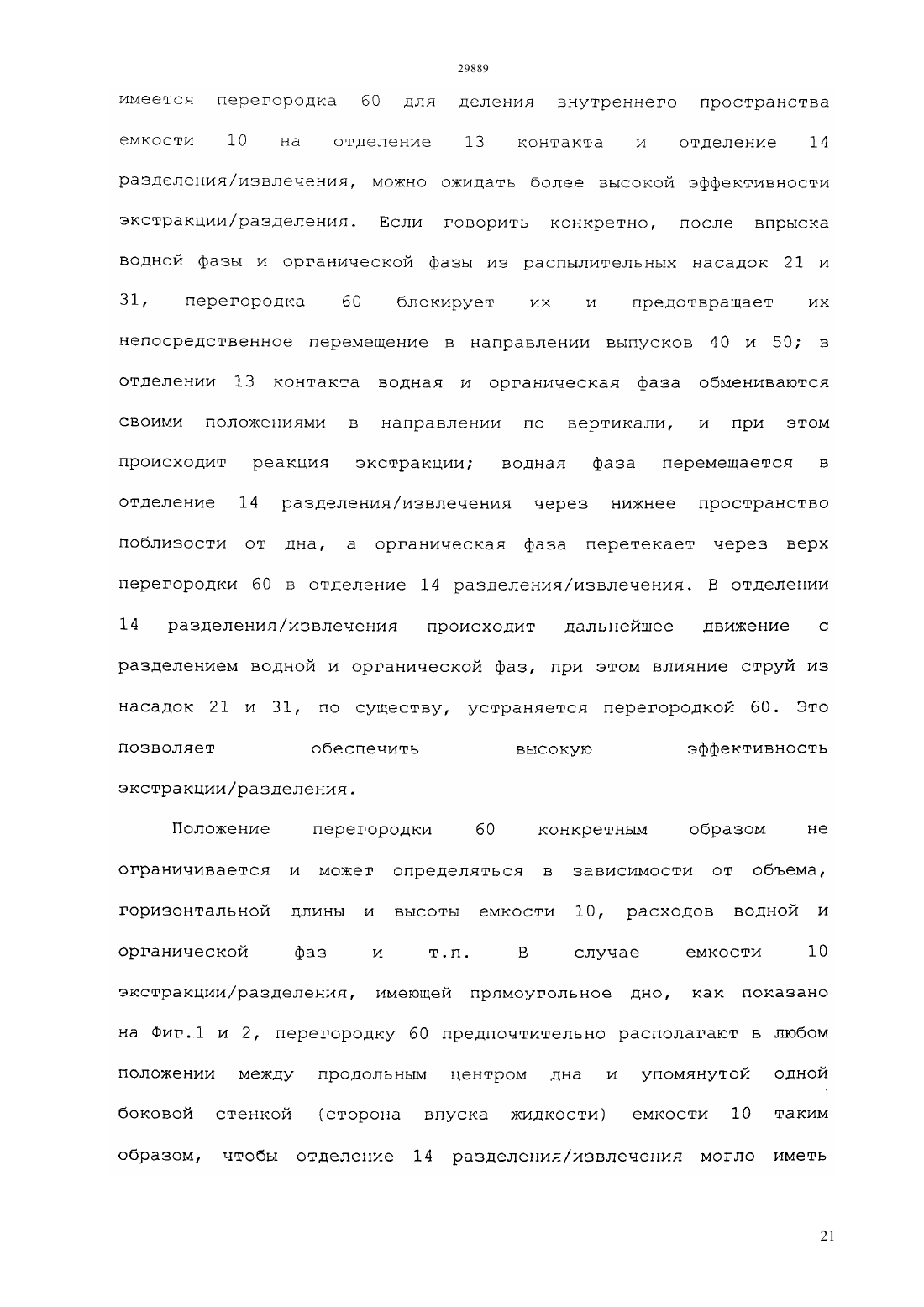

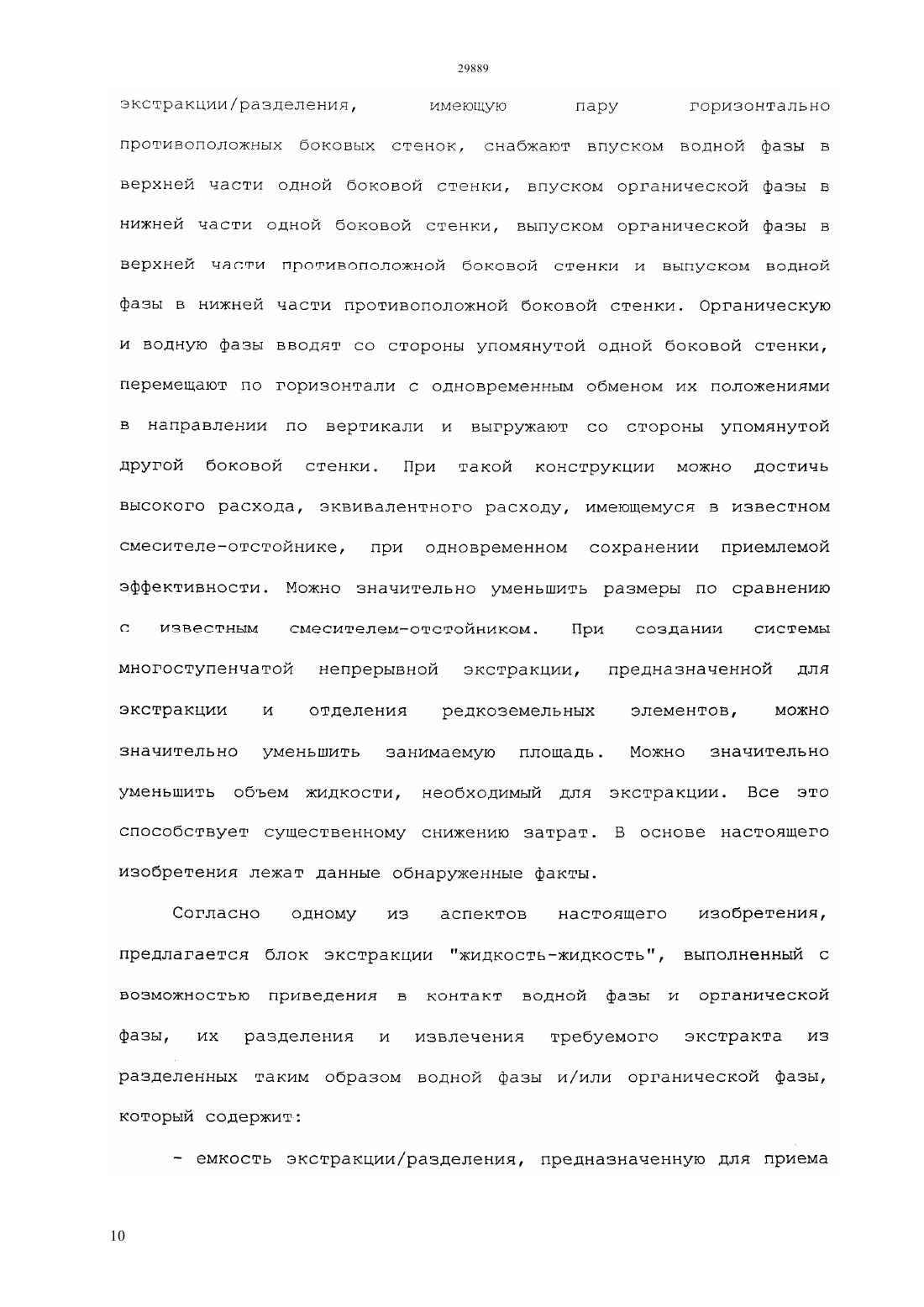

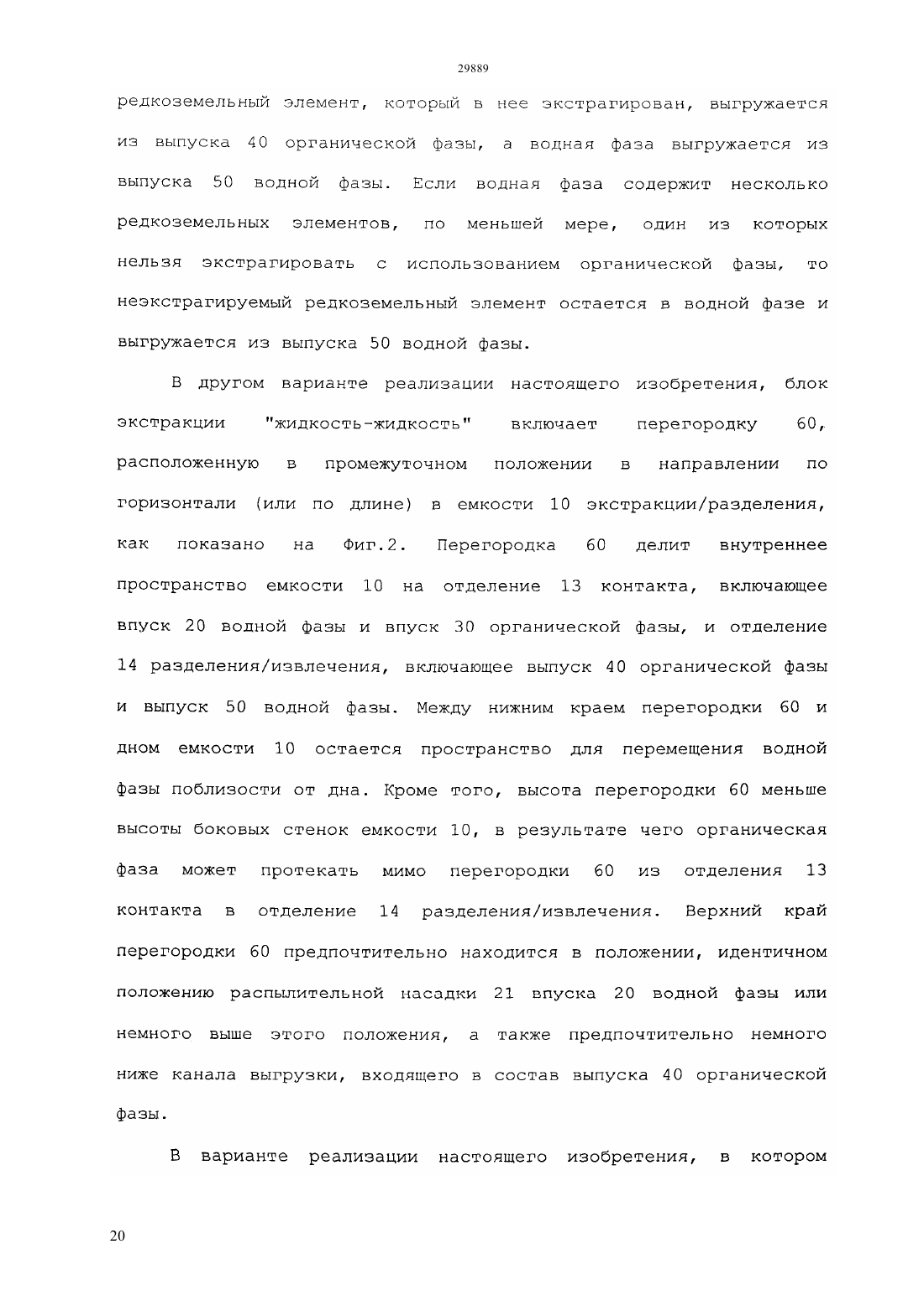

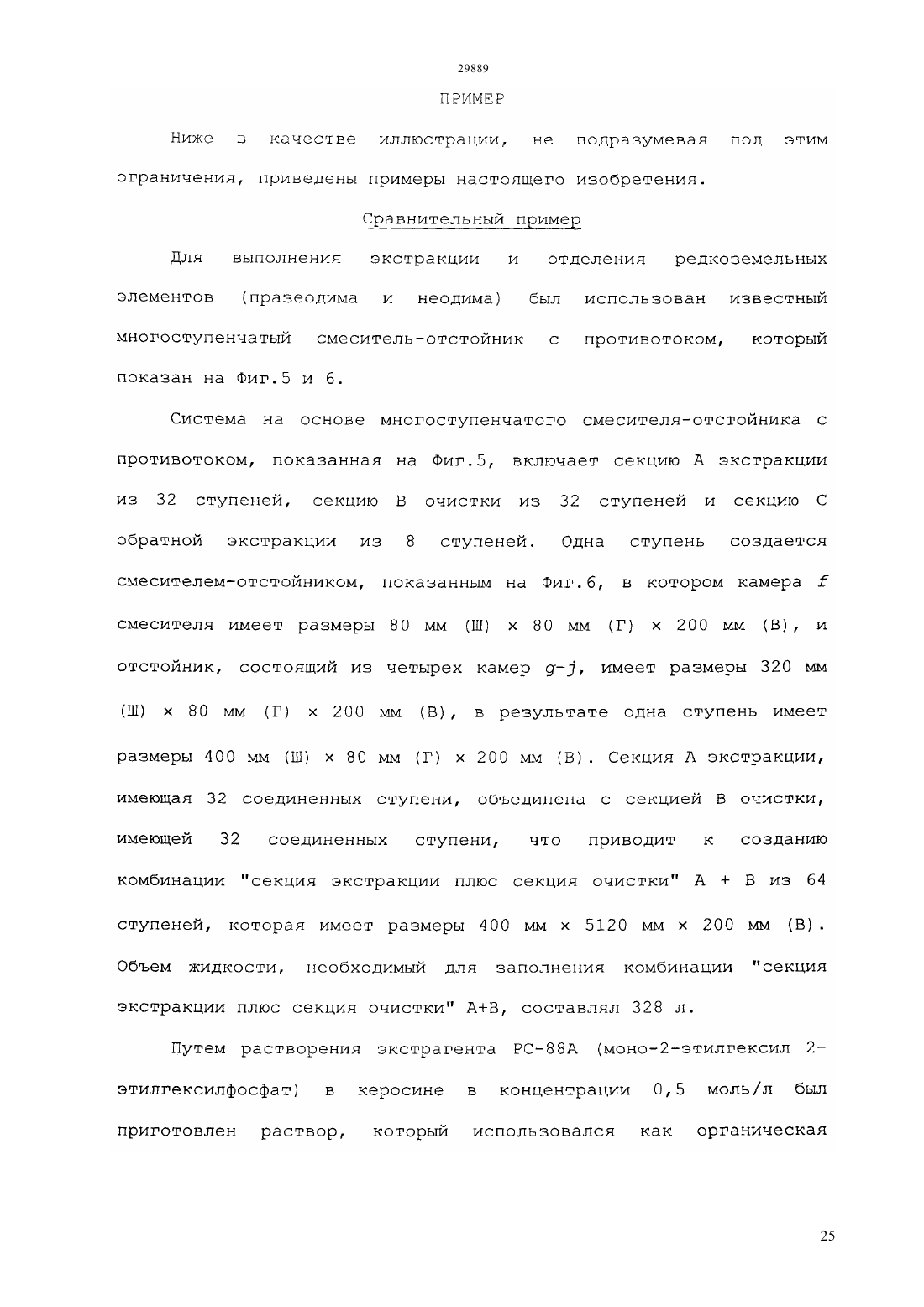

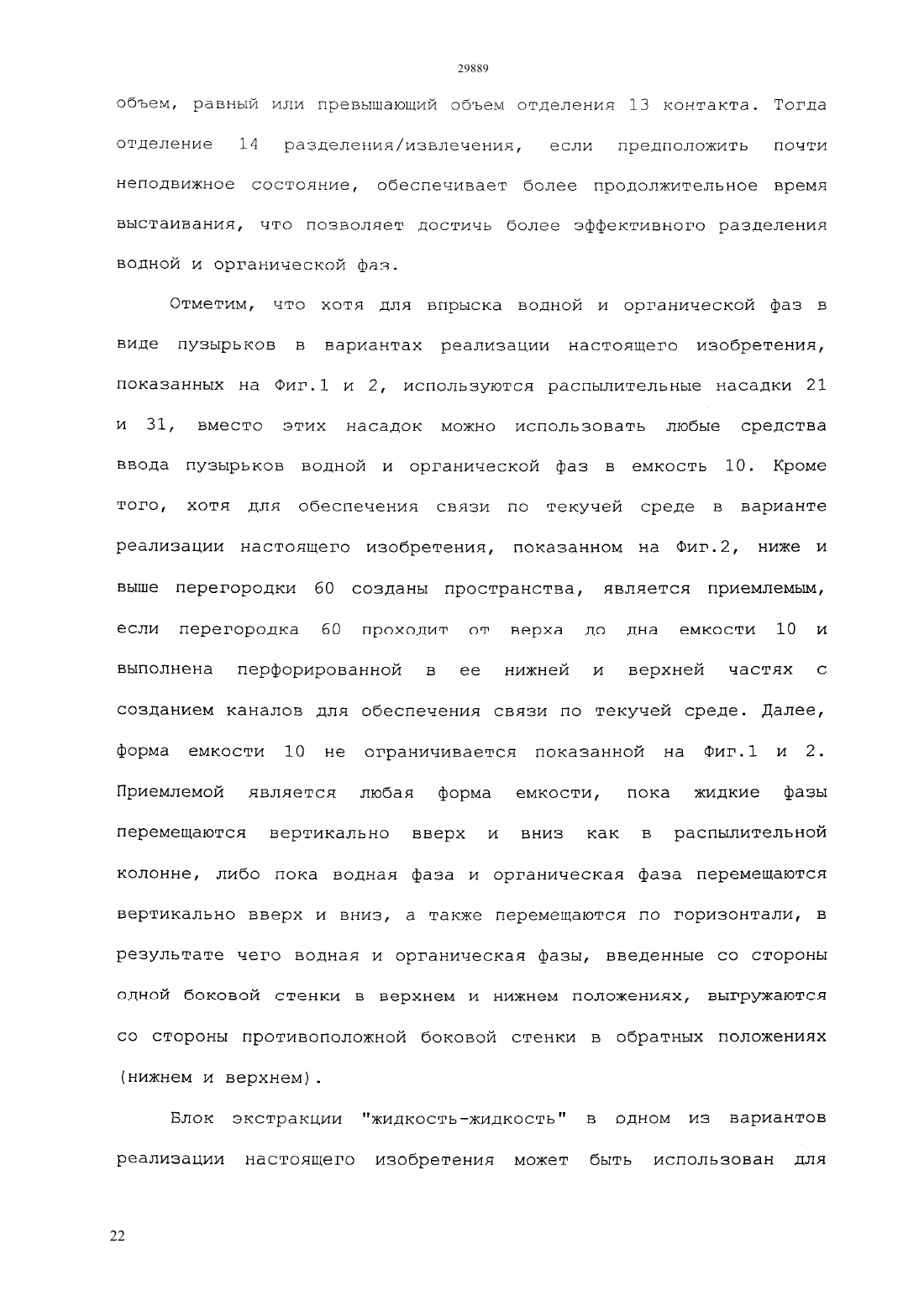

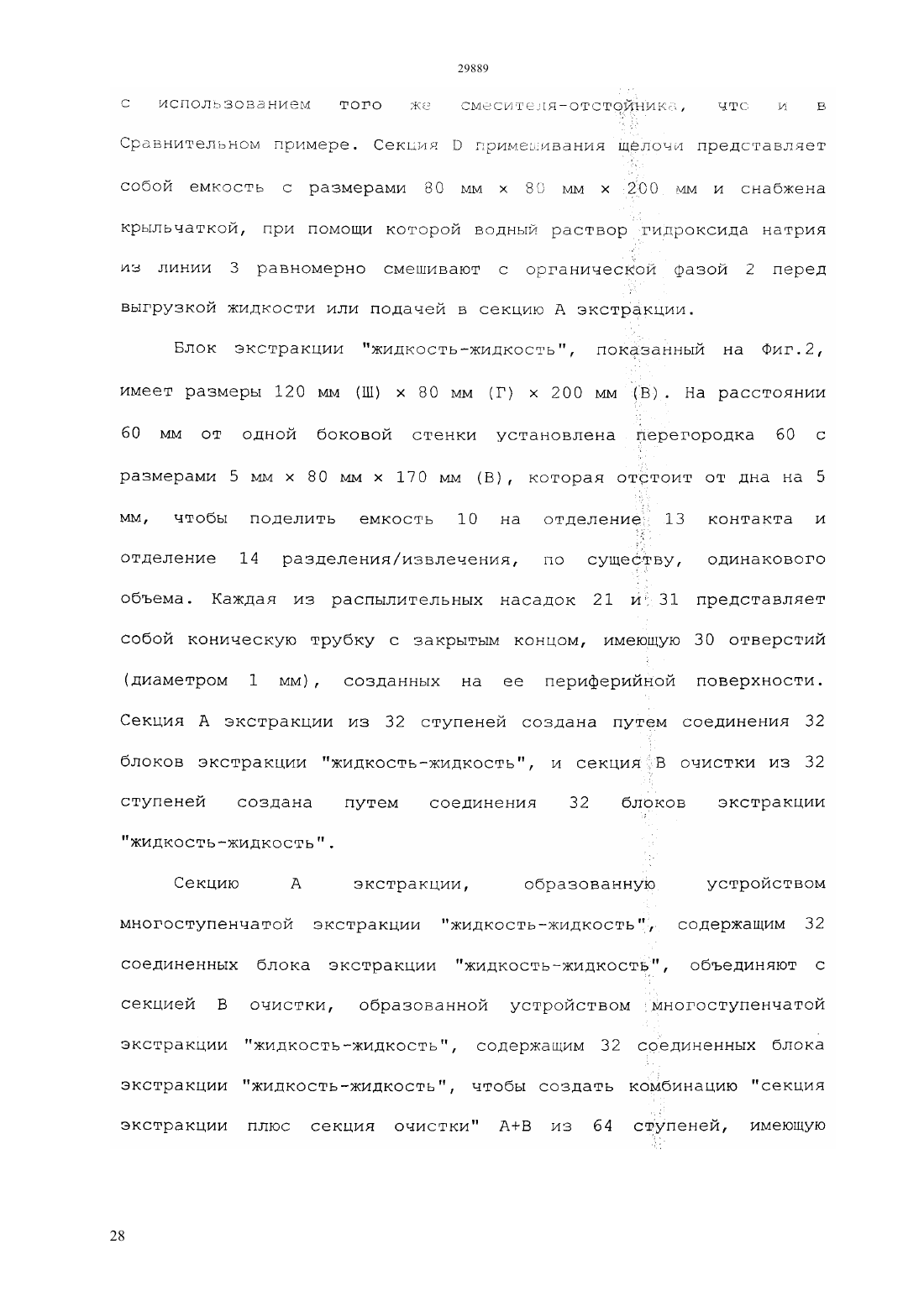

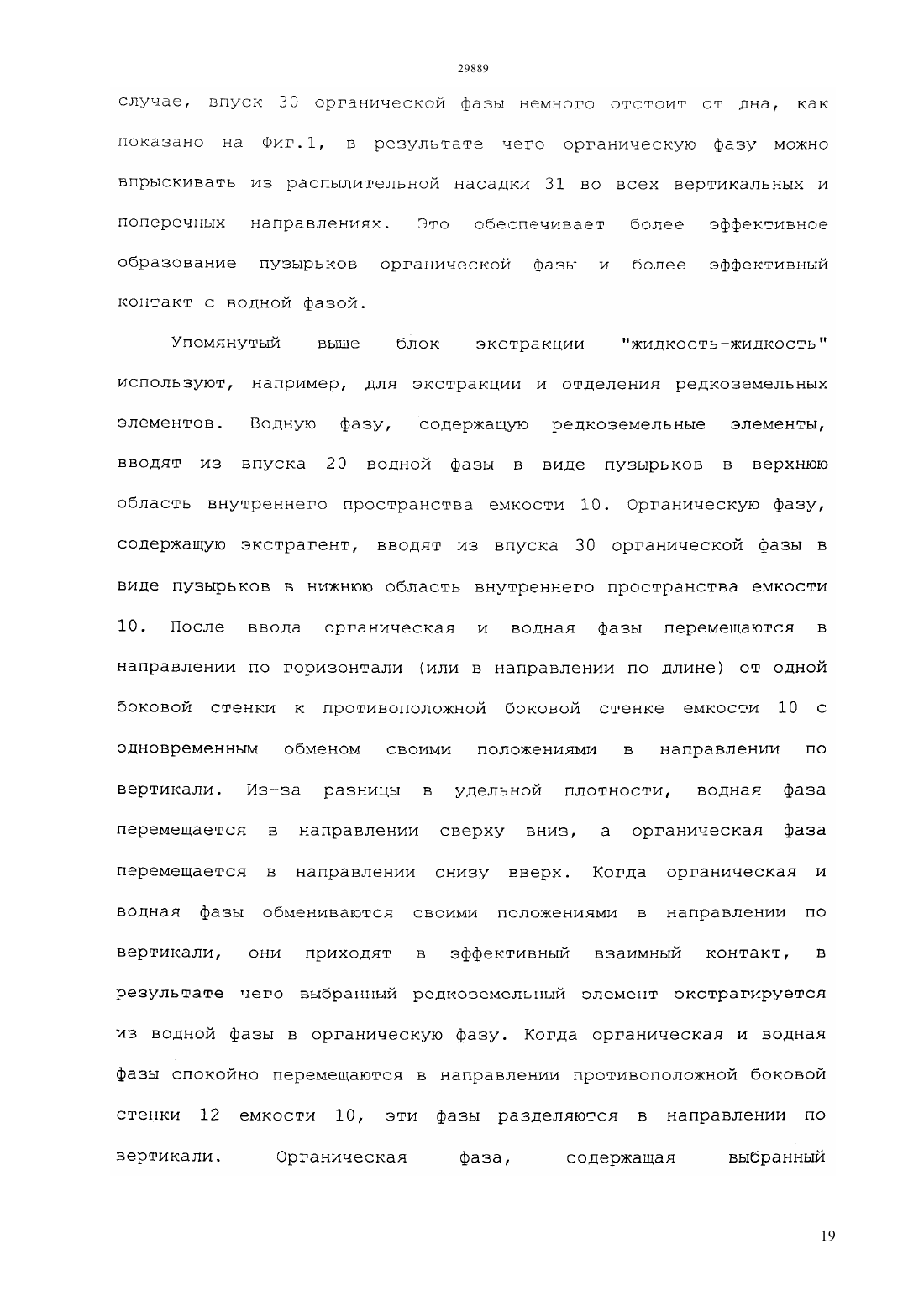

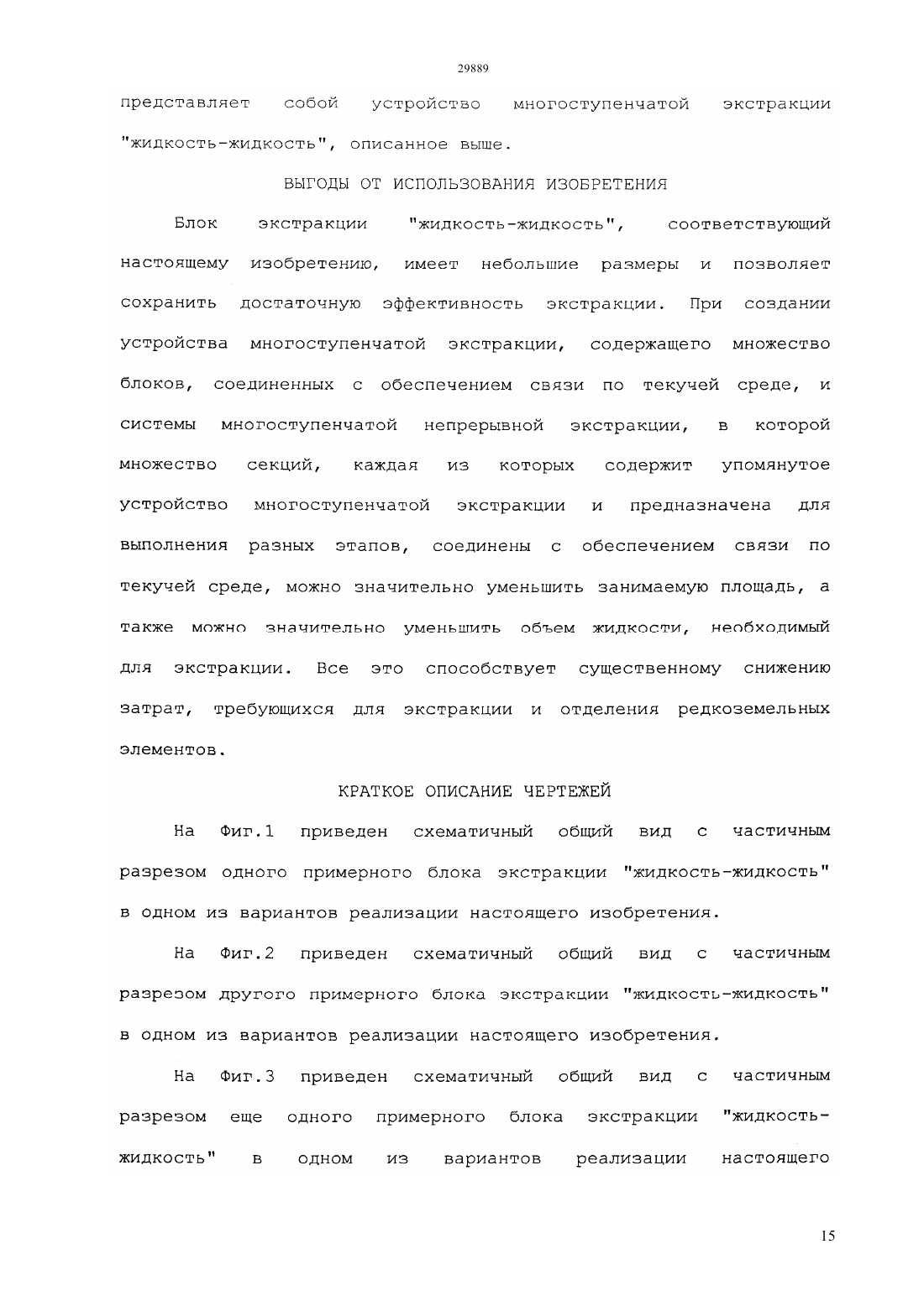

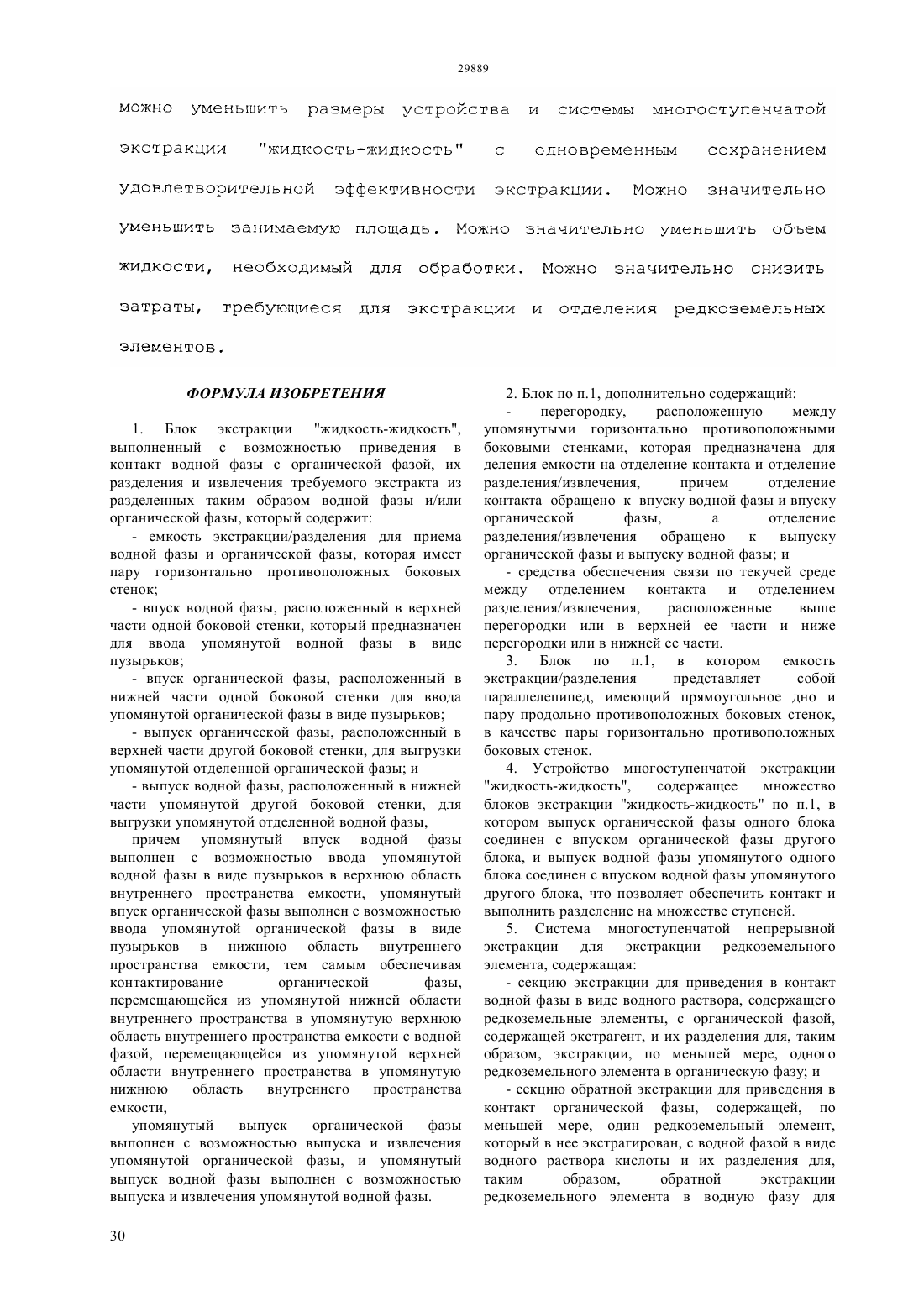

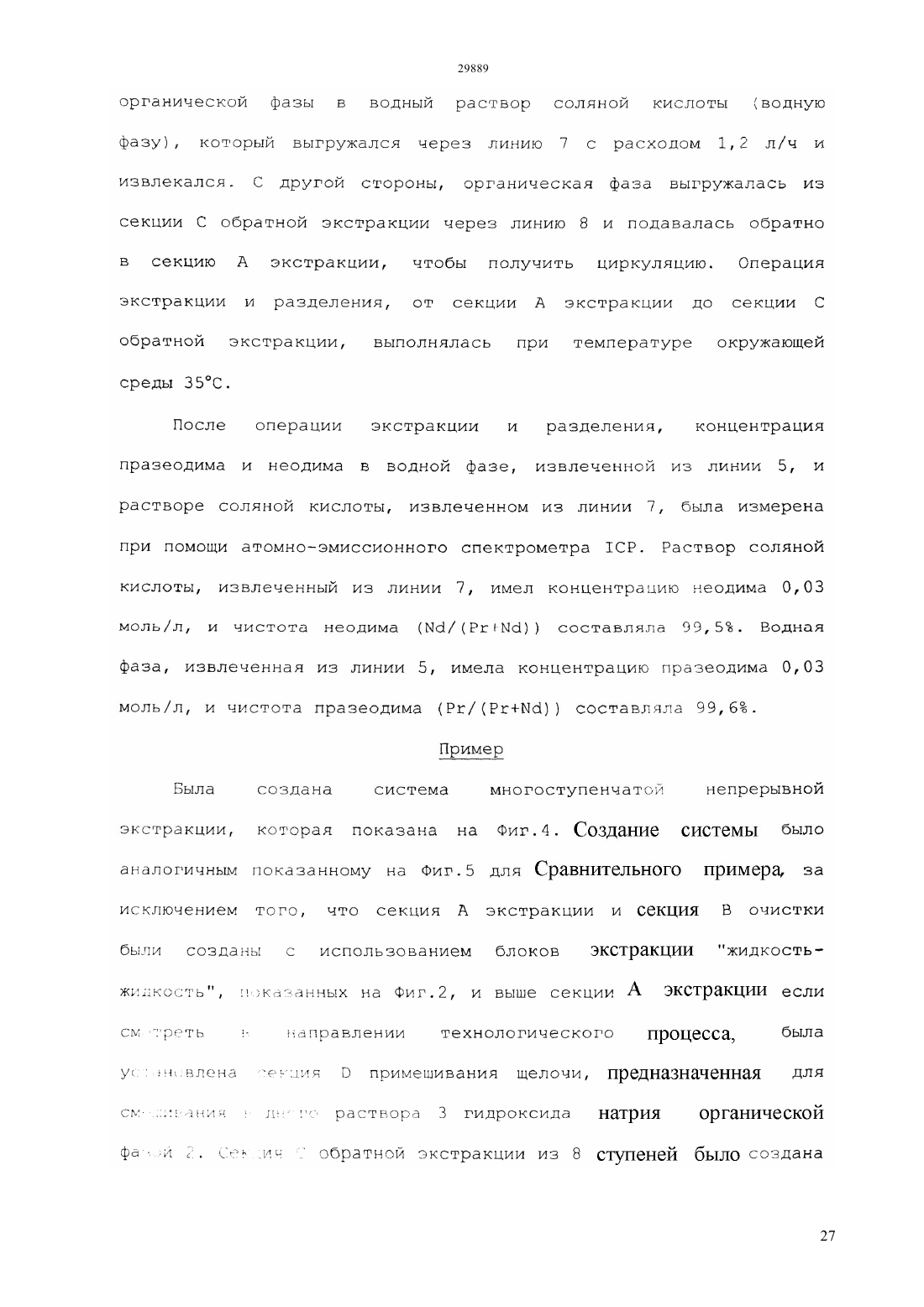

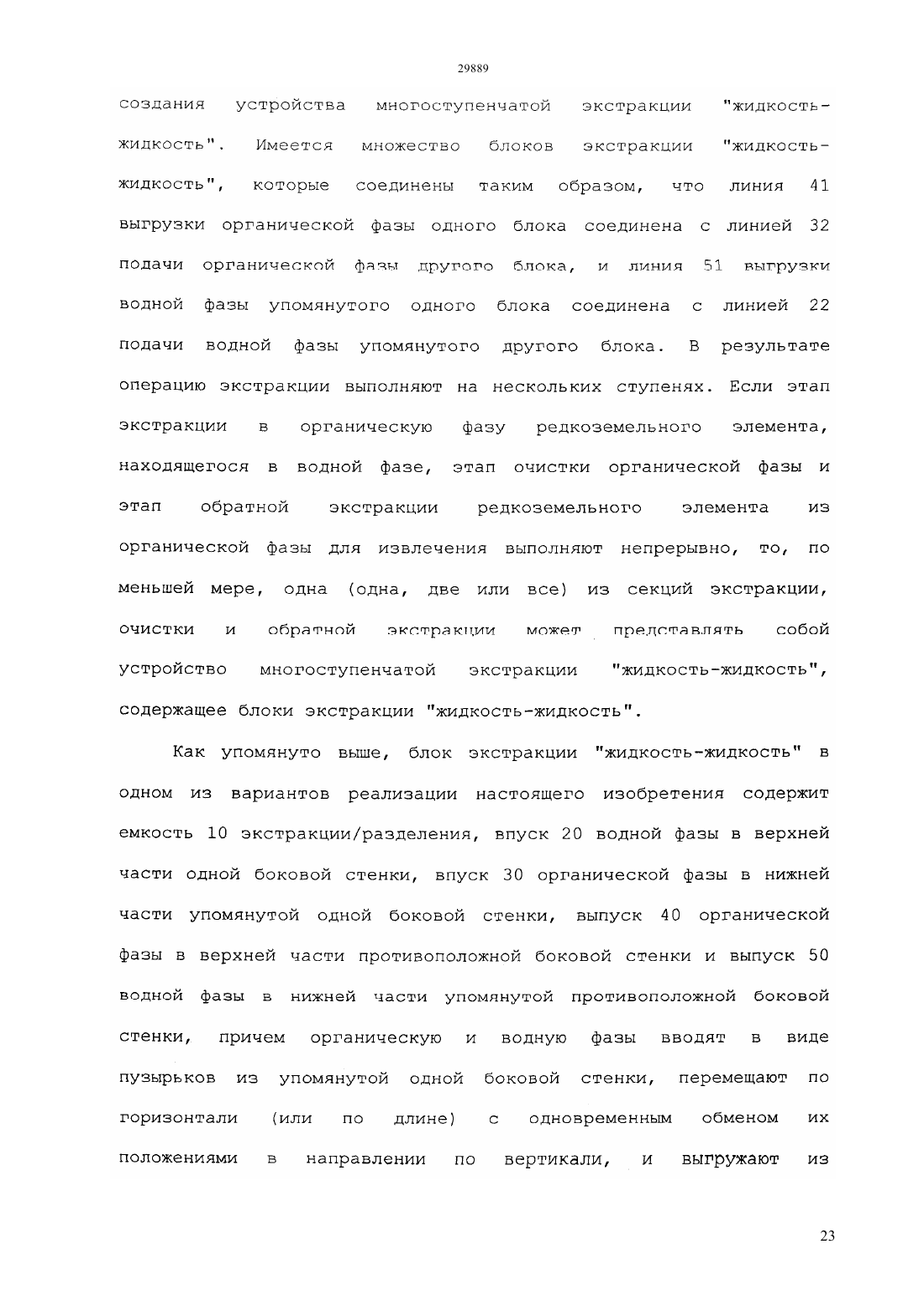

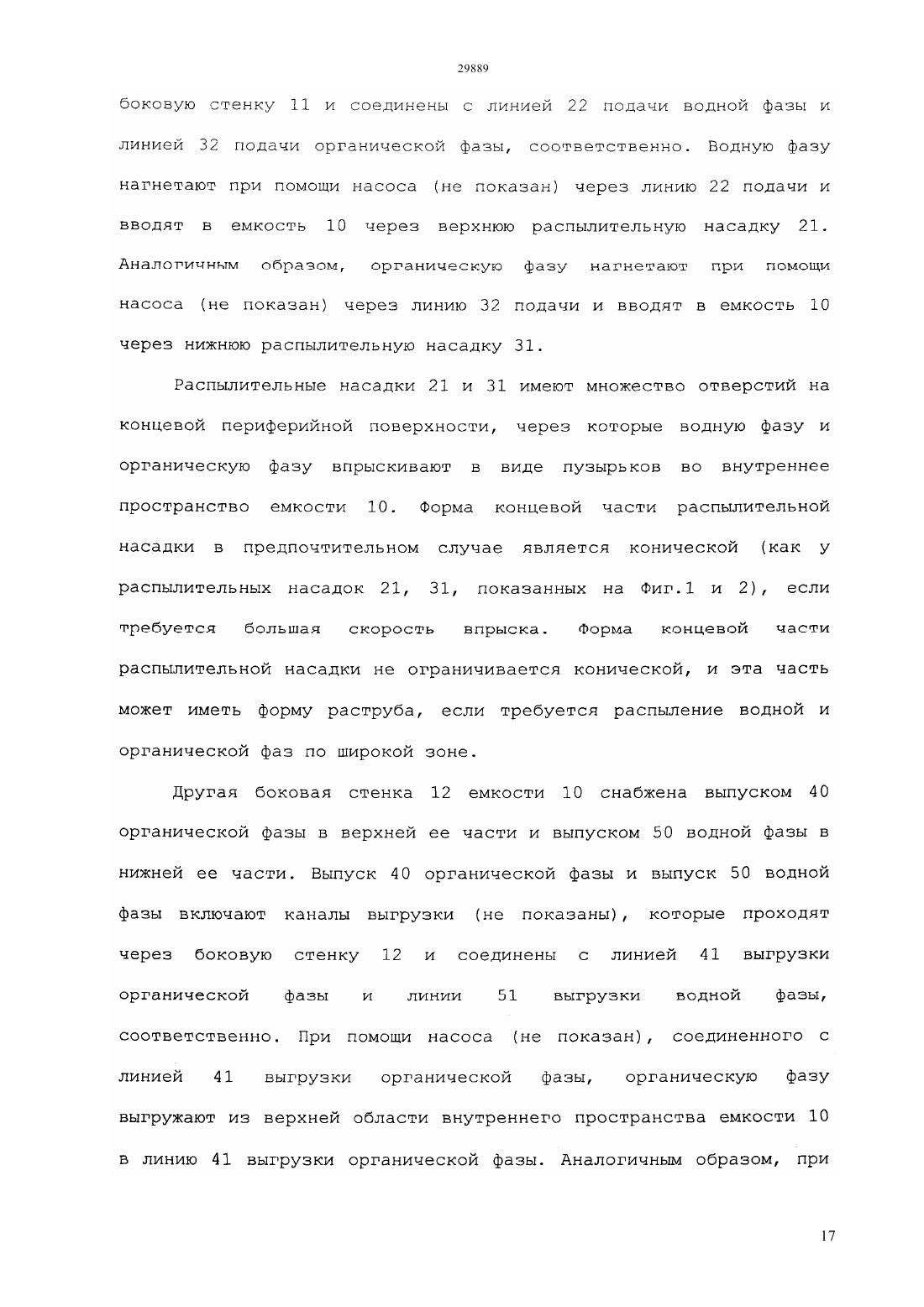

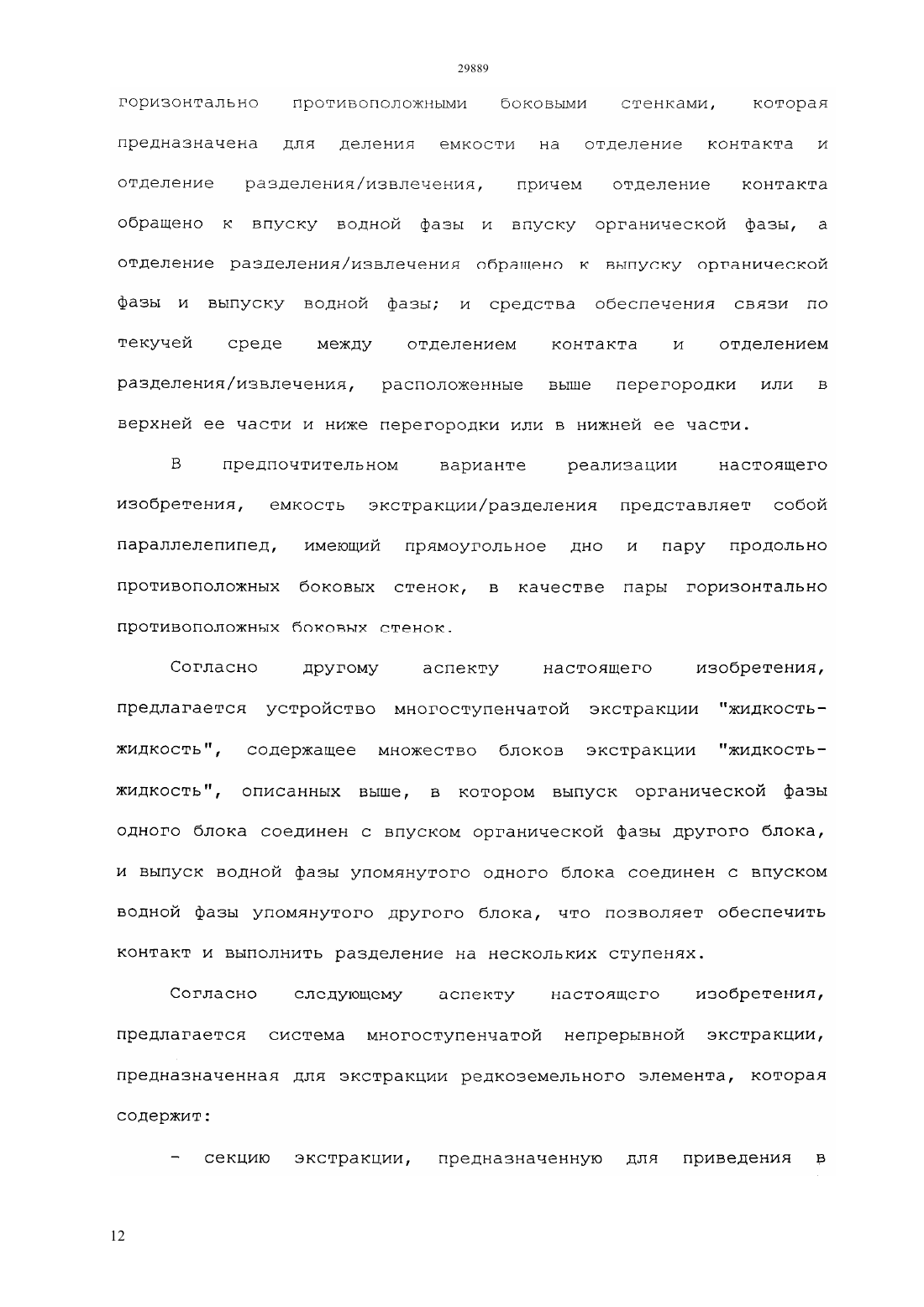

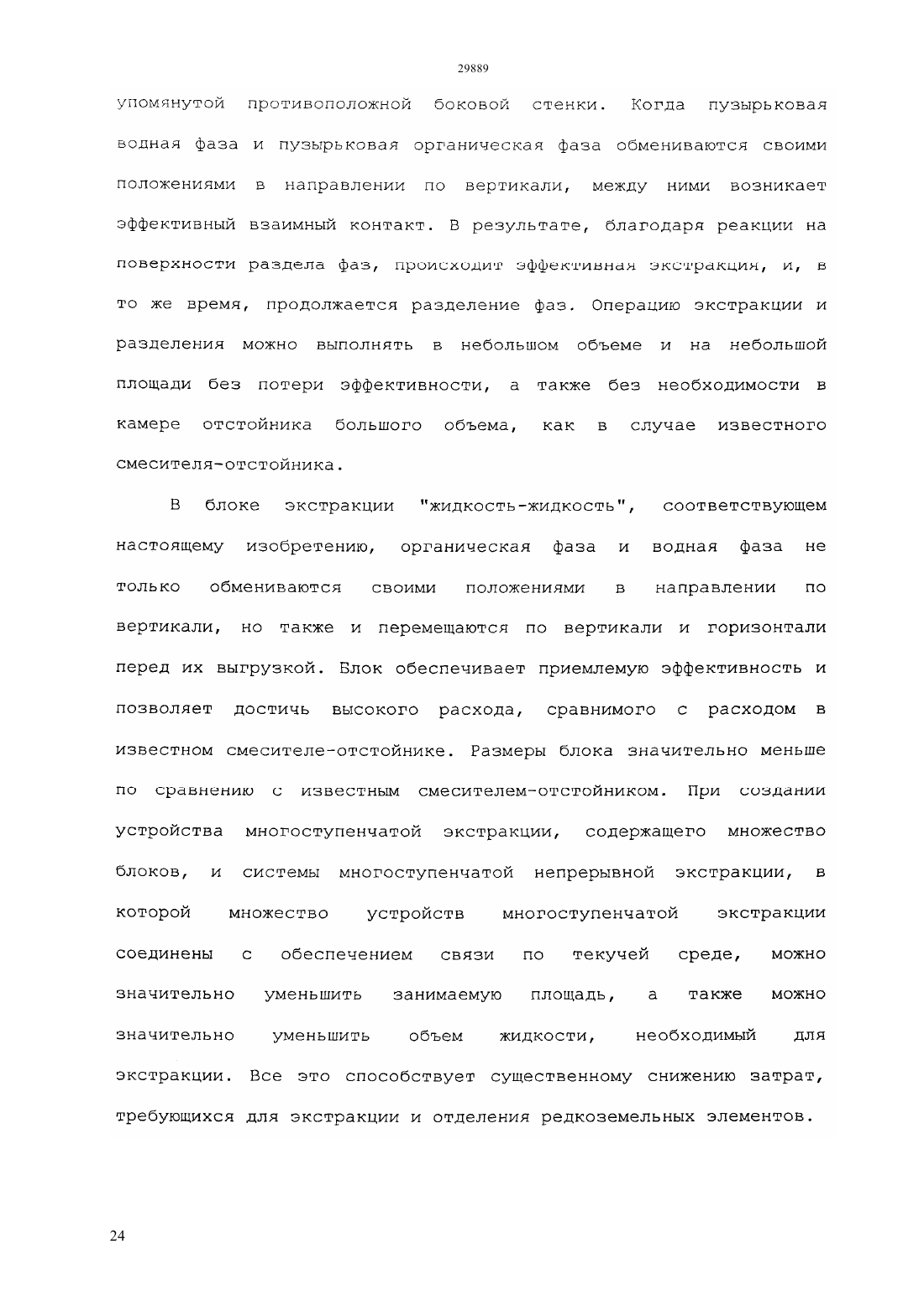

(51) 01 11/04 (2006.01) 22 3/22 (2006.01) 22 3/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ редкоземельных элементов, в особенности, иттрия и легких редкоземельных элементов (, Се, , , и Е), к устройству многоступенчатой экстракции жидкость-жидкость и системе многоступенчатой непрерывной экстракции, в которых используется этот блок. Блок экстракции жидкость-жидкость включает емкость (10) экстракции/разделения, в которую водную фазу в виде пузырьков вводят из верхнего впуска (20),созданного в одной боковой стенке, и органическую фазу в виде пузырьков вводят из нижнего впуска(30), созданного в упомянутой одной боковой стенке. Перемещающуюся вверх органическую фазу приводят в контакт с перемещающейся вниз водной фазой. После контакта органическую фазу выгружают через верхний выпуск (40), созданный в противоположной боковой стенке, и водную фазу выгружают через нижний выпуск (50), созданный в упомянутой противоположной боковой стенке. Техническим результатом является изготовление блока экстракции жидкость-жидкость, который может быть уменьшен в размерах без ущерба для эффективности экстракции и отделения редкоземельных элементов,устройство многоступенчатой экстракции жидкостьжидкость, в котором используется этот блок, и систему многоступенчатой непрерывной экстракции, содержащую множество устройств многоступенчатой экстракции жидкостьжидкость.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) БЛОК ЭКСТРАКЦИИ ЖИДКОСТЬЖИДКОСТЬ,УСТРОЙСТВО МНОГОСТУПЕНЧАТОЙ ЭКСТРАКЦИИ ЖИДКОСТЬ-ЖИДКОСТЬ, В КОТОРОМ ИСПОЛЬЗУЕТСЯ ЭТОТ БЛОК, И СИСТЕМА МНОГОСТУПЕНЧАТОЙ НЕПРЕРЫВНОЙ ЭКСТРАКЦИИ ДЛЯ РЕДКОЗЕМЕЛЬНЫХ ЭЛЕМЕНТОВ(57) Настоящее изобретение относится к блоку экстракции жидкость-жидкость, выполненному с возможностью приведения в контакт водной фазы и органической фазы, их разделения и извлечения требуемого экстракта из разделенных таким образом водной фазы и/или органической фазы, в частности,к блоку экстракции жидкость-жидкость,подходящему для экстракции и отделения ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Блок экстракции жидкость-жидкость,выполненный с возможностью приведения в контакт водной фазы с органической фазой, их разделения и извлечения требуемого экстракта из разделенных таким образом водной фазы и/или органической фазы, который содержит- емкость экстракции/разделения для приема водной фазы и органической фазы, которая имеет пару горизонтально противоположных боковых стенок- впуск водной фазы, расположенный в верхней части одной боковой стенки, который предназначен для ввода упомянутой водной фазы в виде пузырьков- впуск органической фазы, расположенный в нижней части одной боковой стенки для ввода упомянутой органической фазы в виде пузырьков- выпуск органической фазы, расположенный в верхней части другой боковой стенки, для выгрузки упомянутой отделенной органической фазы и- выпуск водной фазы, расположенный в нижней части упомянутой другой боковой стенки, для выгрузки упомянутой отделенной водной фазы,причем упомянутый впуск водной фазы выполнен с возможностью ввода упомянутой водной фазы в виде пузырьков в верхнюю область внутреннего пространства емкости, упомянутый впуск органической фазы выполнен с возможностью ввода упомянутой органической фазы в виде пузырьков в нижнюю область внутреннего пространства емкости, тем самым обеспечивая контактирование органической фазы,перемещающейся из упомянутой нижней области внутреннего пространства в упомянутую верхнюю область внутреннего пространства емкости с водной фазой, перемещающейся из упомянутой верхней области внутреннего пространства в упомянутую нижнюю область внутреннего пространства емкости,упомянутый выпуск органической фазы выполнен с возможностью выпуска и извлечения упомянутой органической фазы, и упомянутый выпуск водной фазы выполнен с возможностью выпуска и извлечения упомянутой водной фазы. 30 2. Блок по п.1, дополнительно содержащий перегородку,расположенную между упомянутыми горизонтально противоположными боковыми стенками, которая предназначена для деления емкости на отделение контакта и отделение разделения/извлечения,причем отделение контакта обращено к впуску водной фазы и впуску органической фазы,а отделение разделения/извлечения обращено к выпуску органической фазы и выпуску водной фазы и- средства обеспечения связи по текучей среде между отделением контакта и отделением разделения/извлечения,расположенные выше перегородки или в верхней ее части и ниже перегородки или в нижней ее части. 3. Блок по п.1, в котором емкость экстракции/разделения представляет собой параллелепипед, имеющий прямоугольное дно и пару продольно противоположных боковых стенок,в качестве пары горизонтально противоположных боковых стенок. 4. Устройство многоступенчатой экстракции жидкость-жидкость,содержащее множество блоков экстракции жидкость-жидкость по п.1, в котором выпуск органической фазы одного блока соединен с впуском органической фазы другого блока, и выпуск водной фазы упомянутого одного блока соединен с впуском водной фазы упомянутого другого блока, что позволяет обеспечить контакт и выполнить разделение на множестве ступеней. 5. Система многоступенчатой непрерывной экстракции для экстракции редкоземельного элемента, содержащая- секцию экстракции для приведения в контакт водной фазы в виде водного раствора, содержащего редкоземельные элементы, с органической фазой,содержащей экстрагент, и их разделения для, таким образом, экстракции, по меньшей мере, одного редкоземельного элемента в органическую фазу и- секцию обратной экстракции для приведения в контакт органической фазы, содержащей, по меньшей мере, один редкоземельный элемент,который в нее экстрагирован, с водной фазой в виде водного раствора кислоты и их разделения для,таким образом,обратной экстракции редкоземельного элемента в водную фазу для
