Система для сбора и удаления воды из ствола добывающей газовой скважины

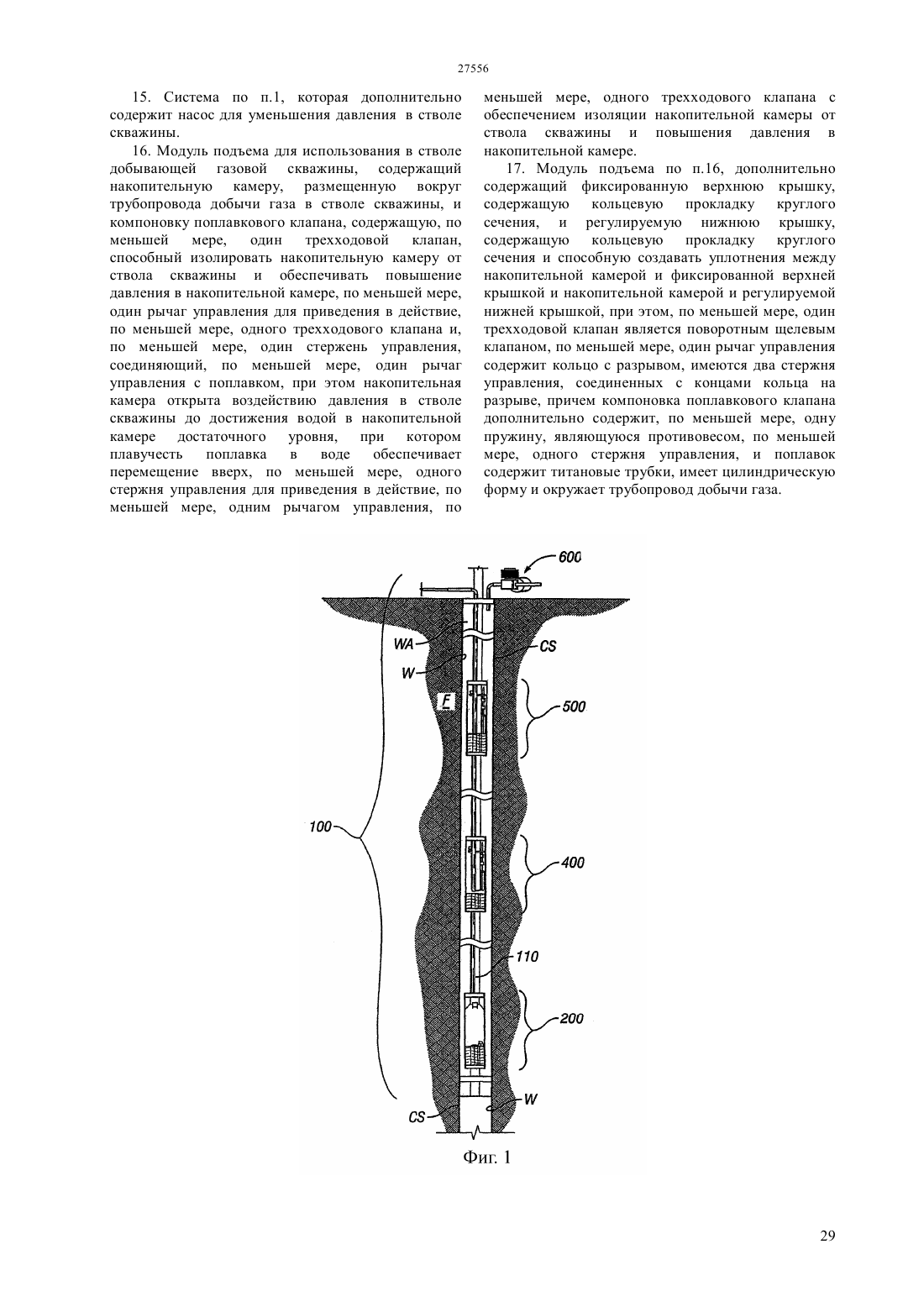

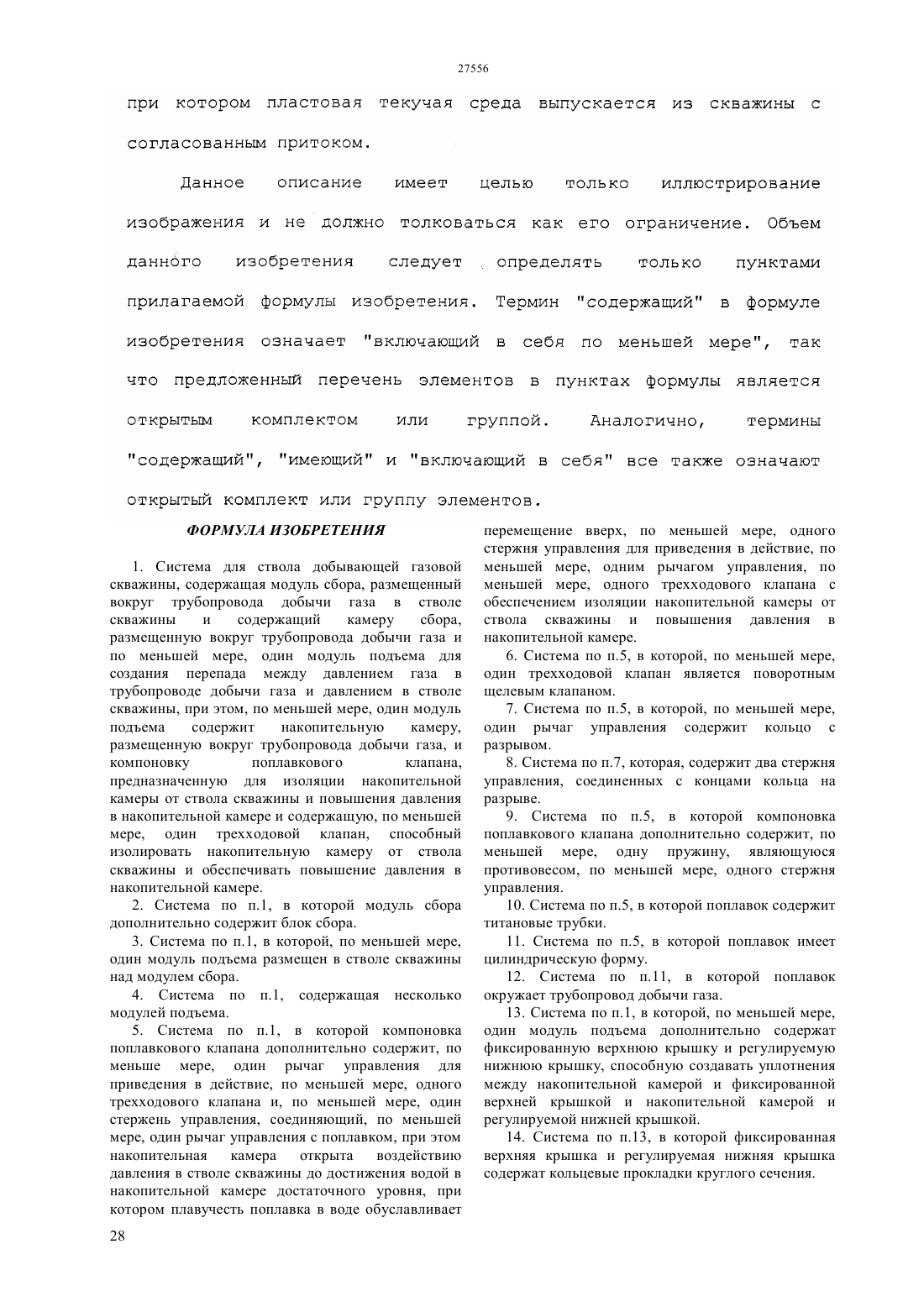

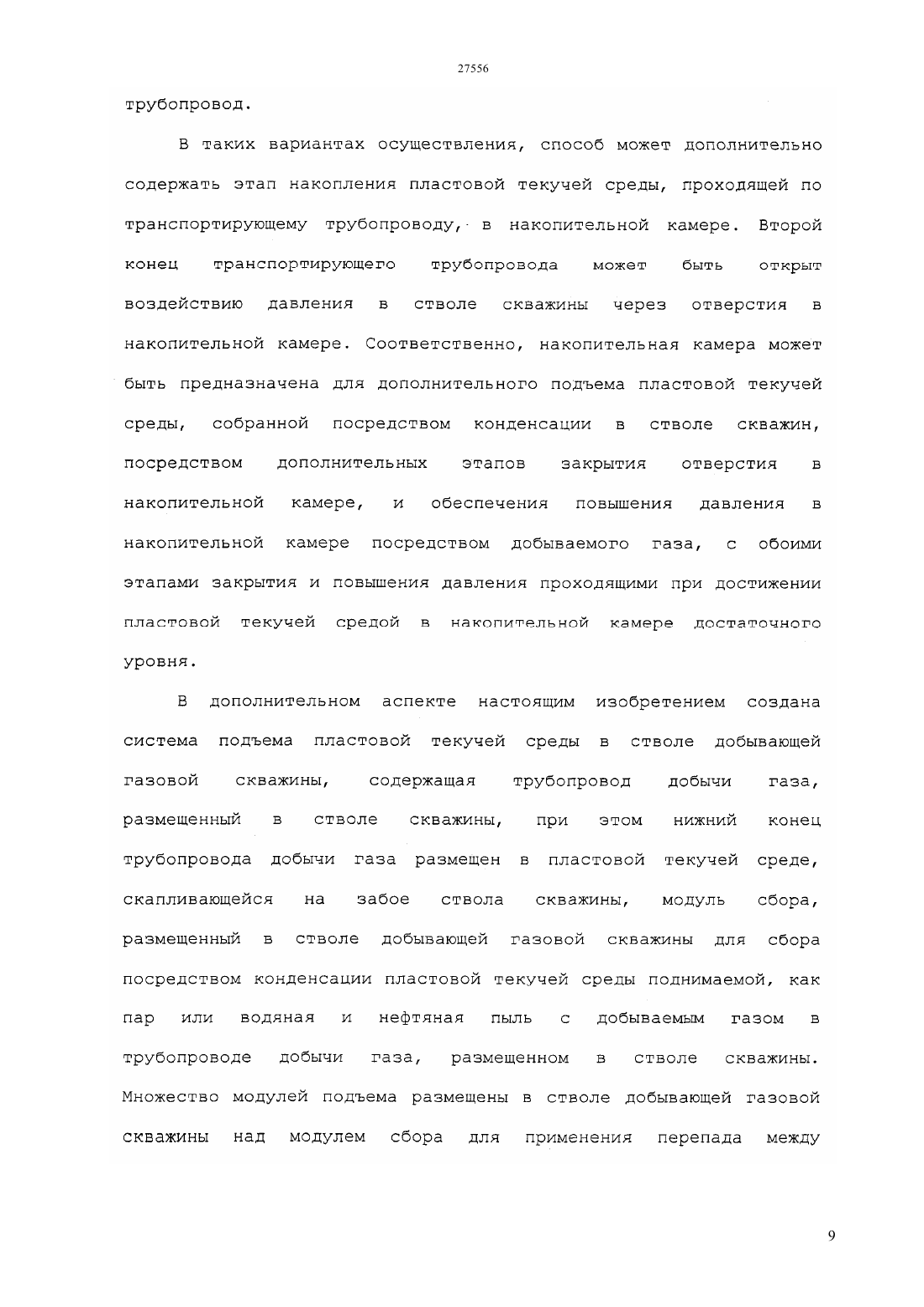

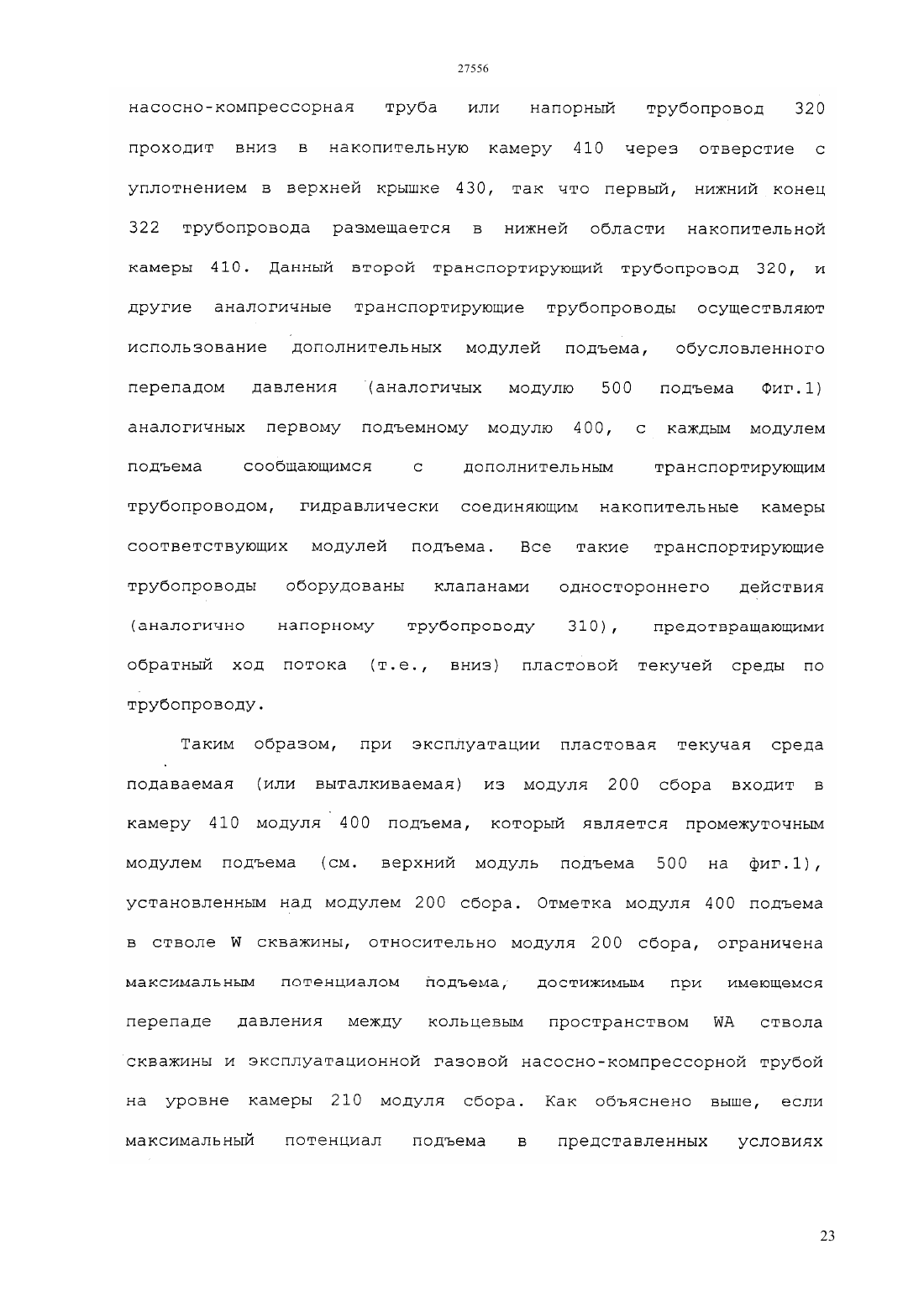

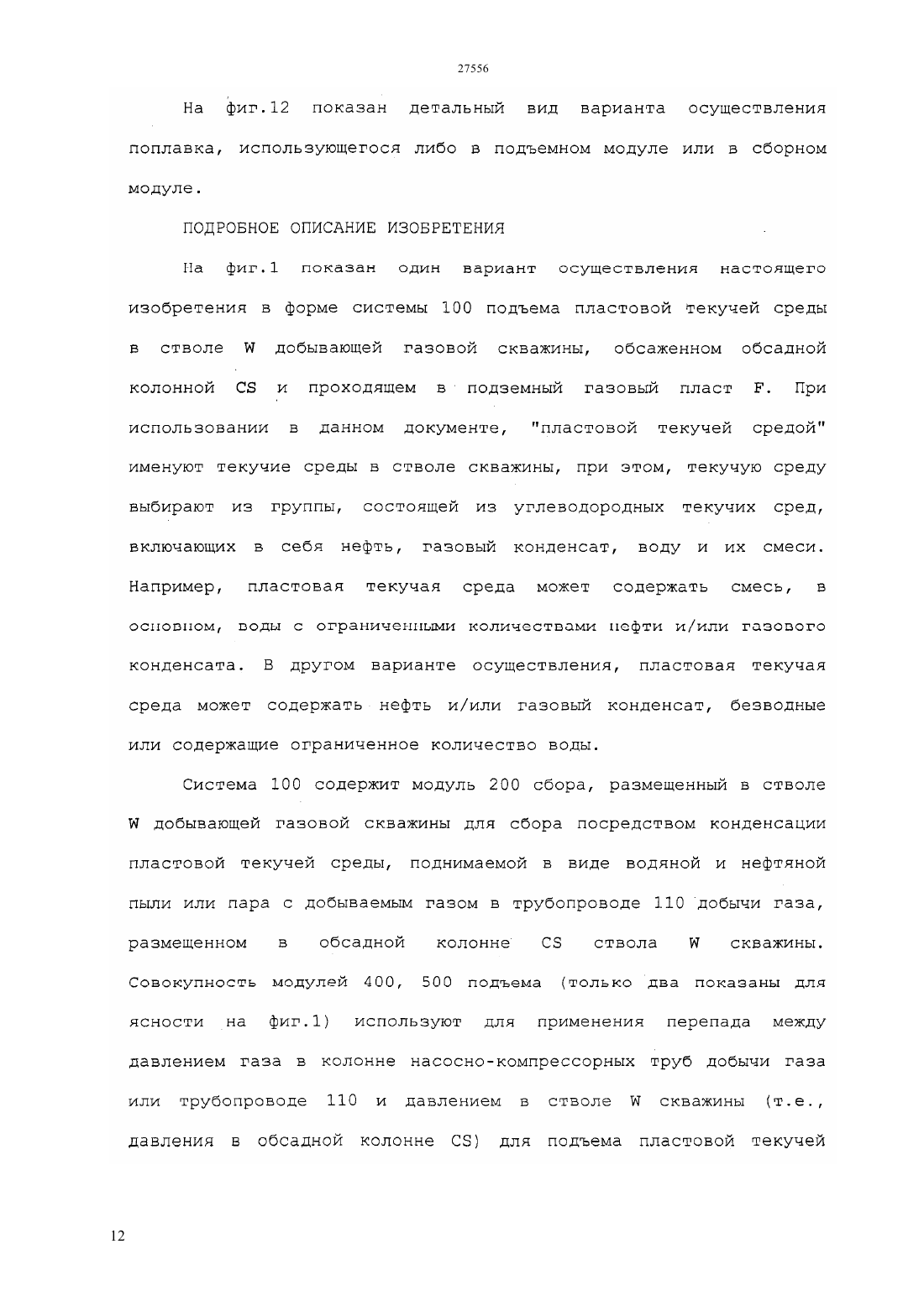

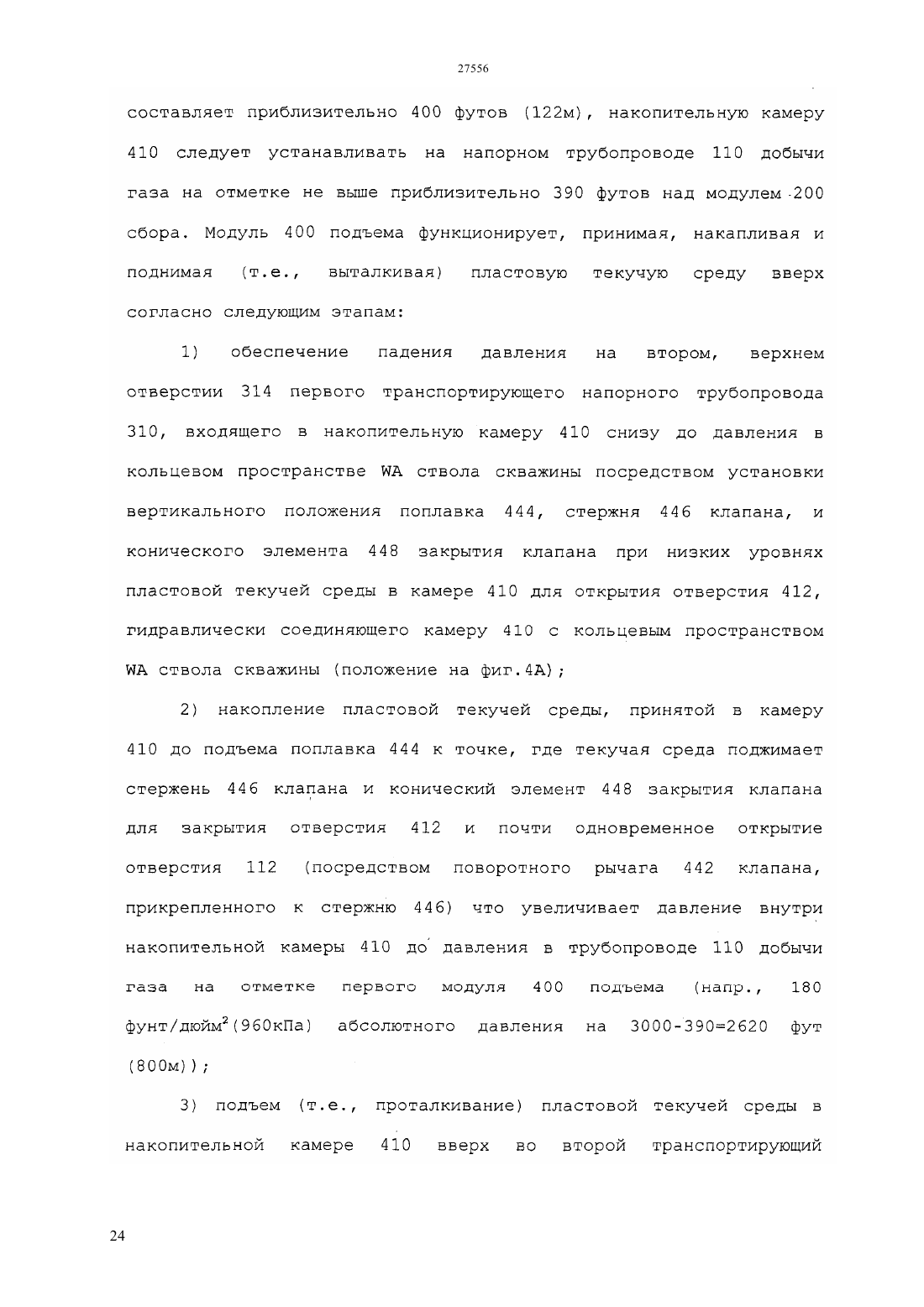

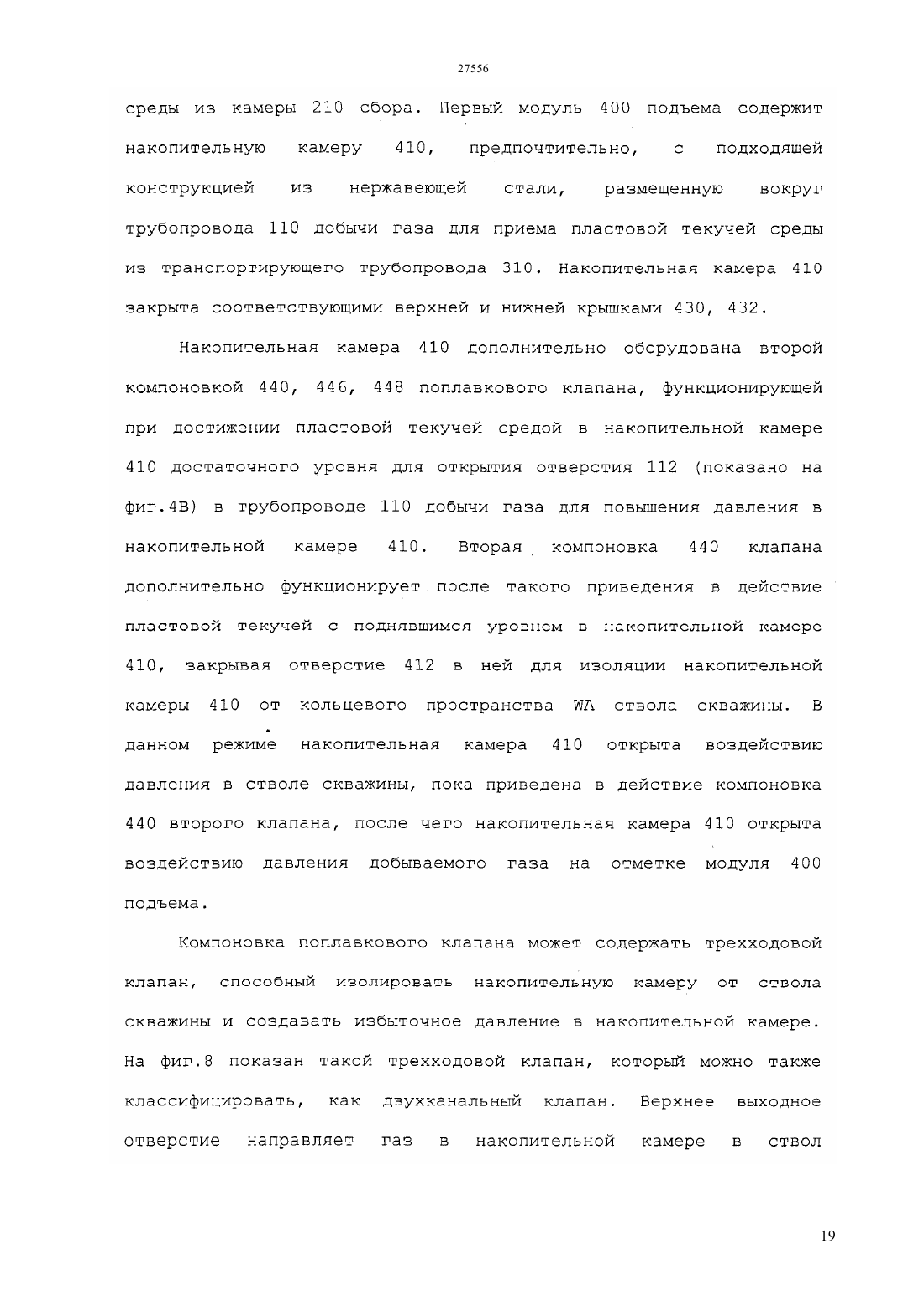

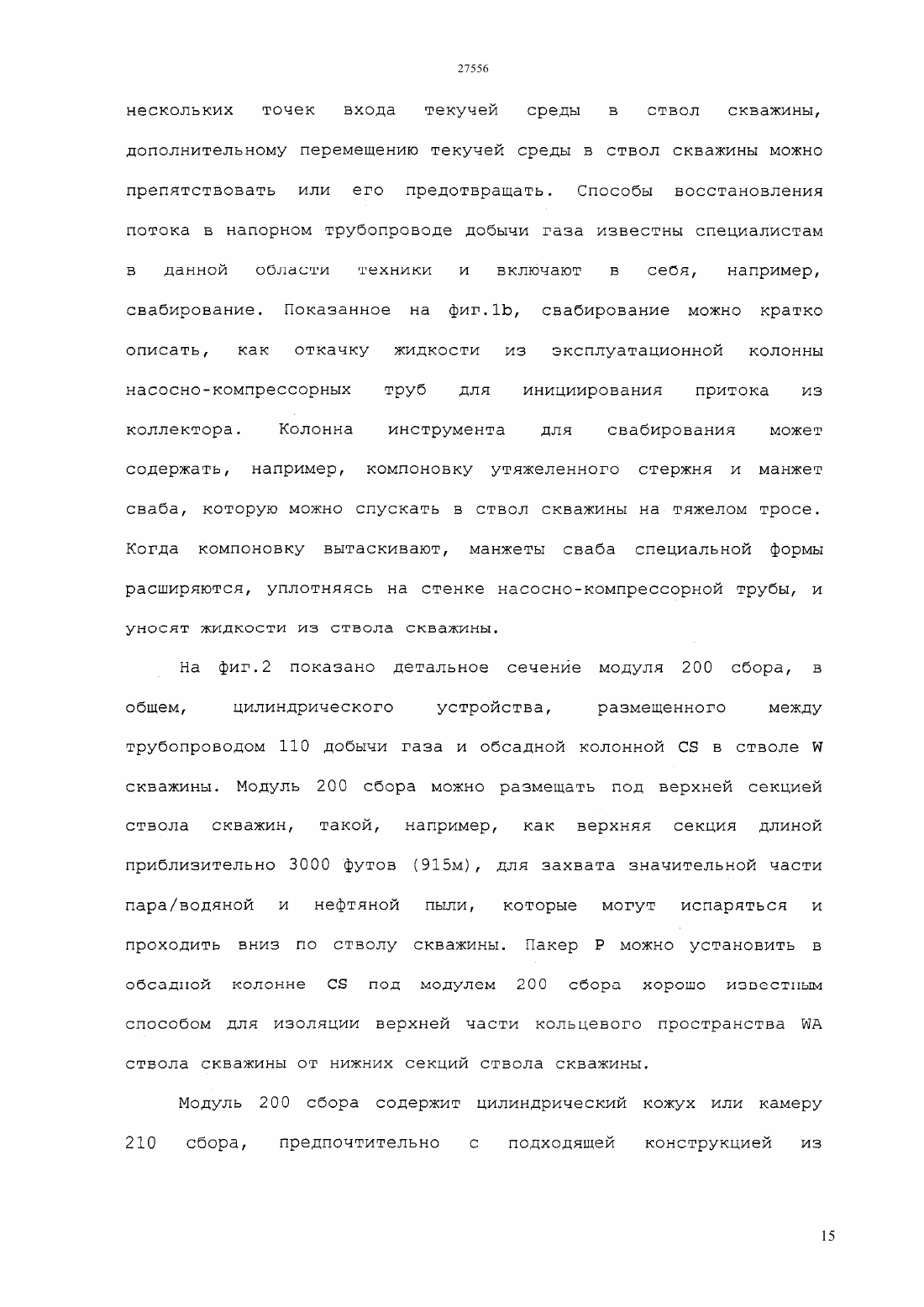

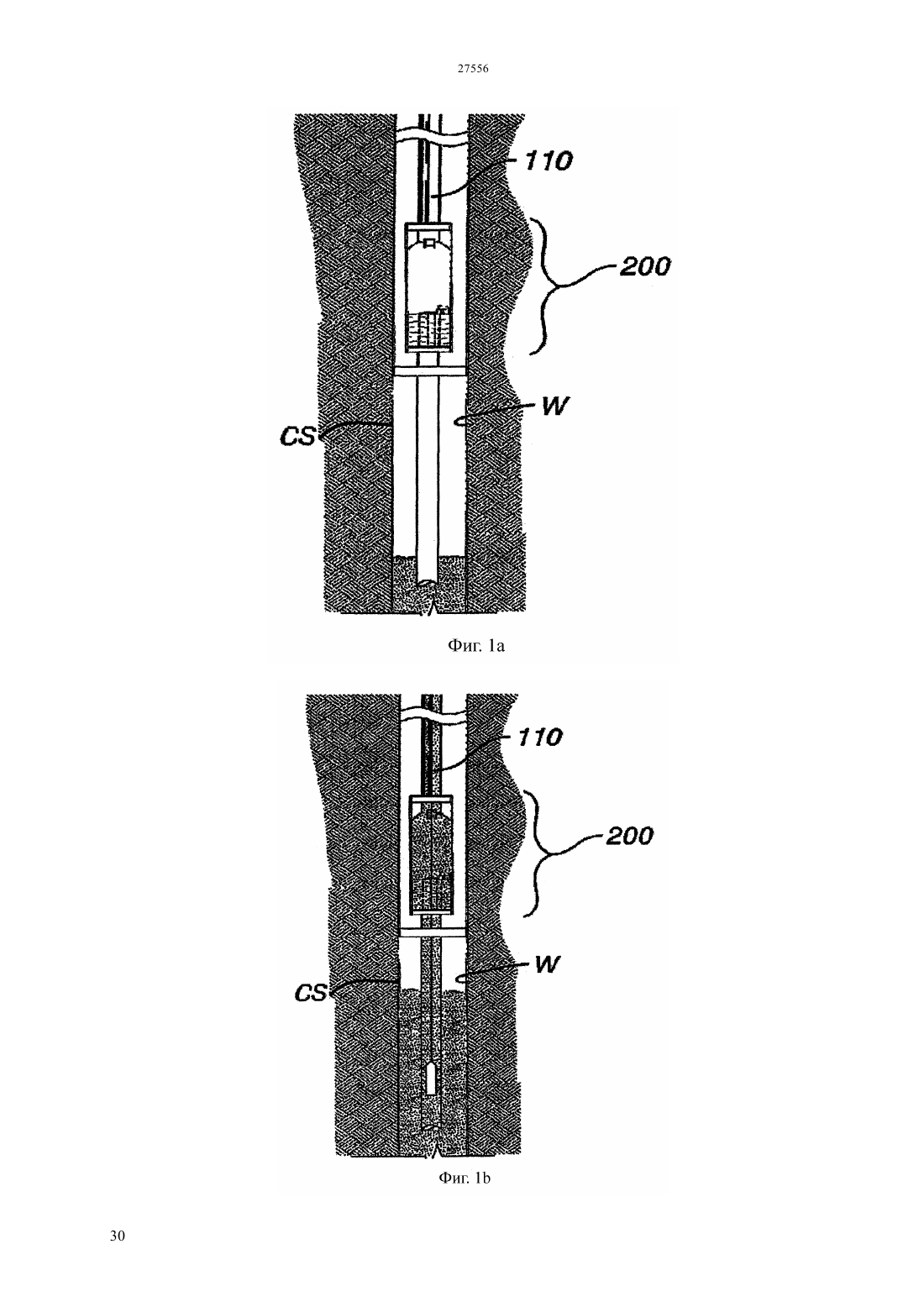

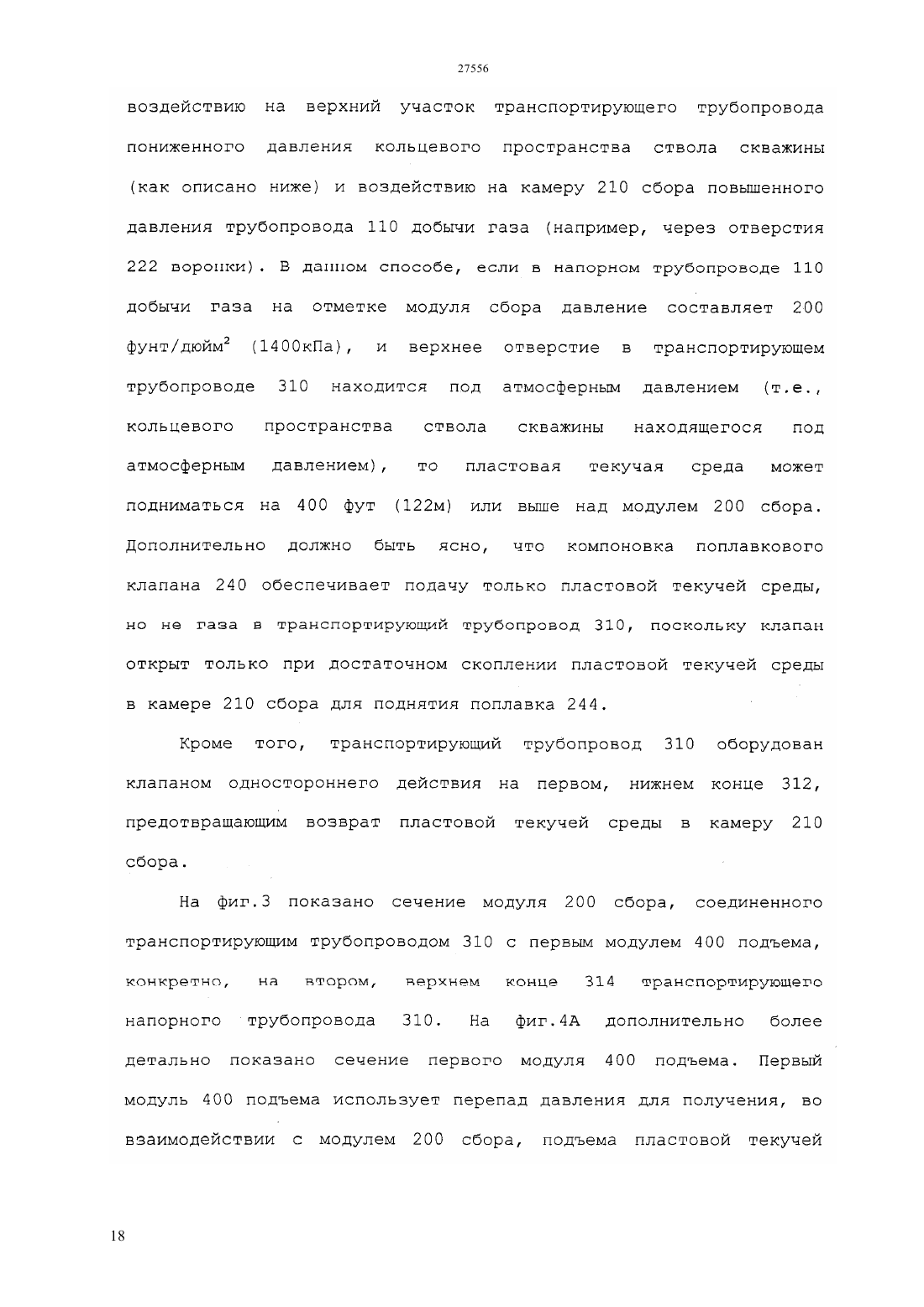

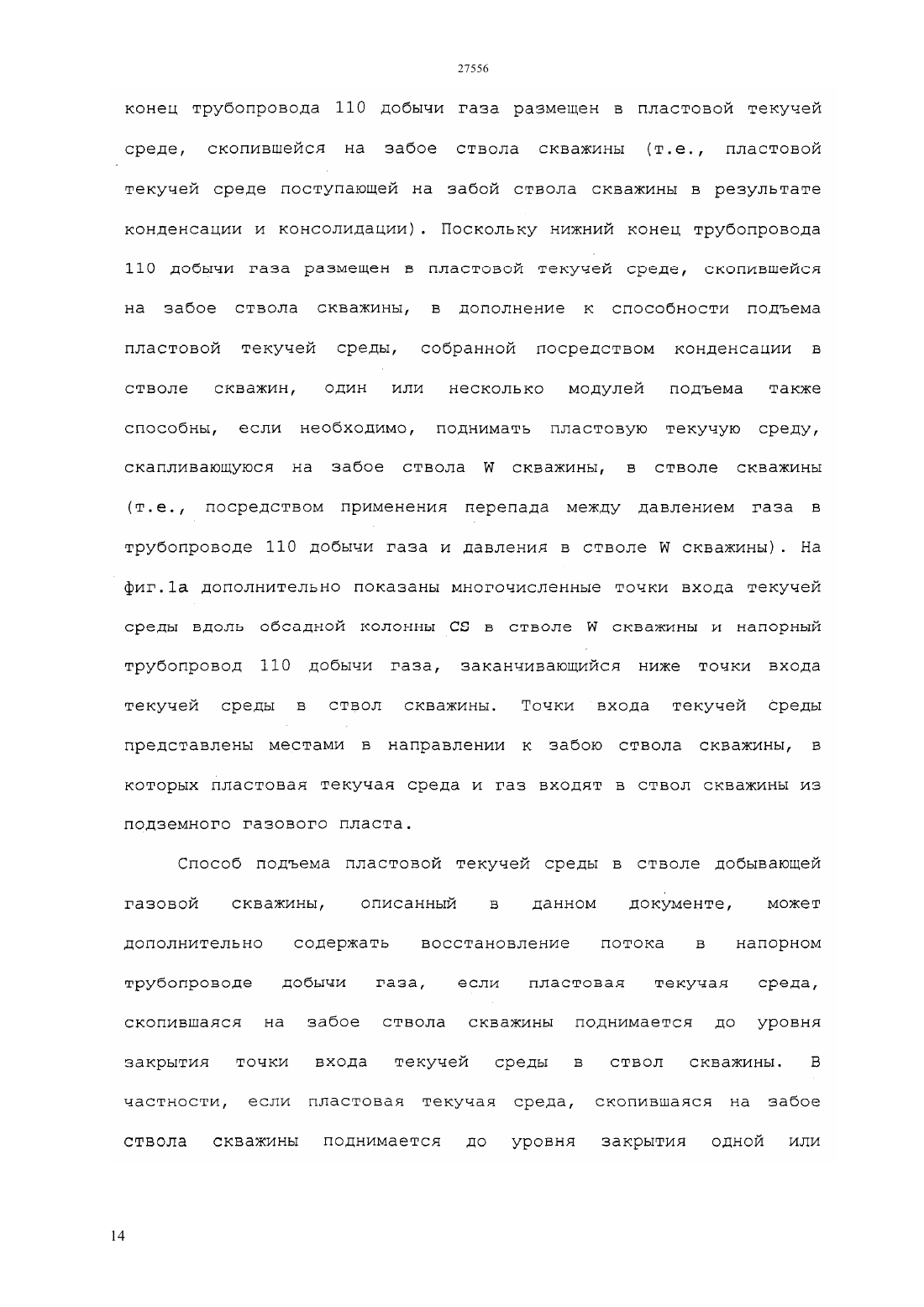

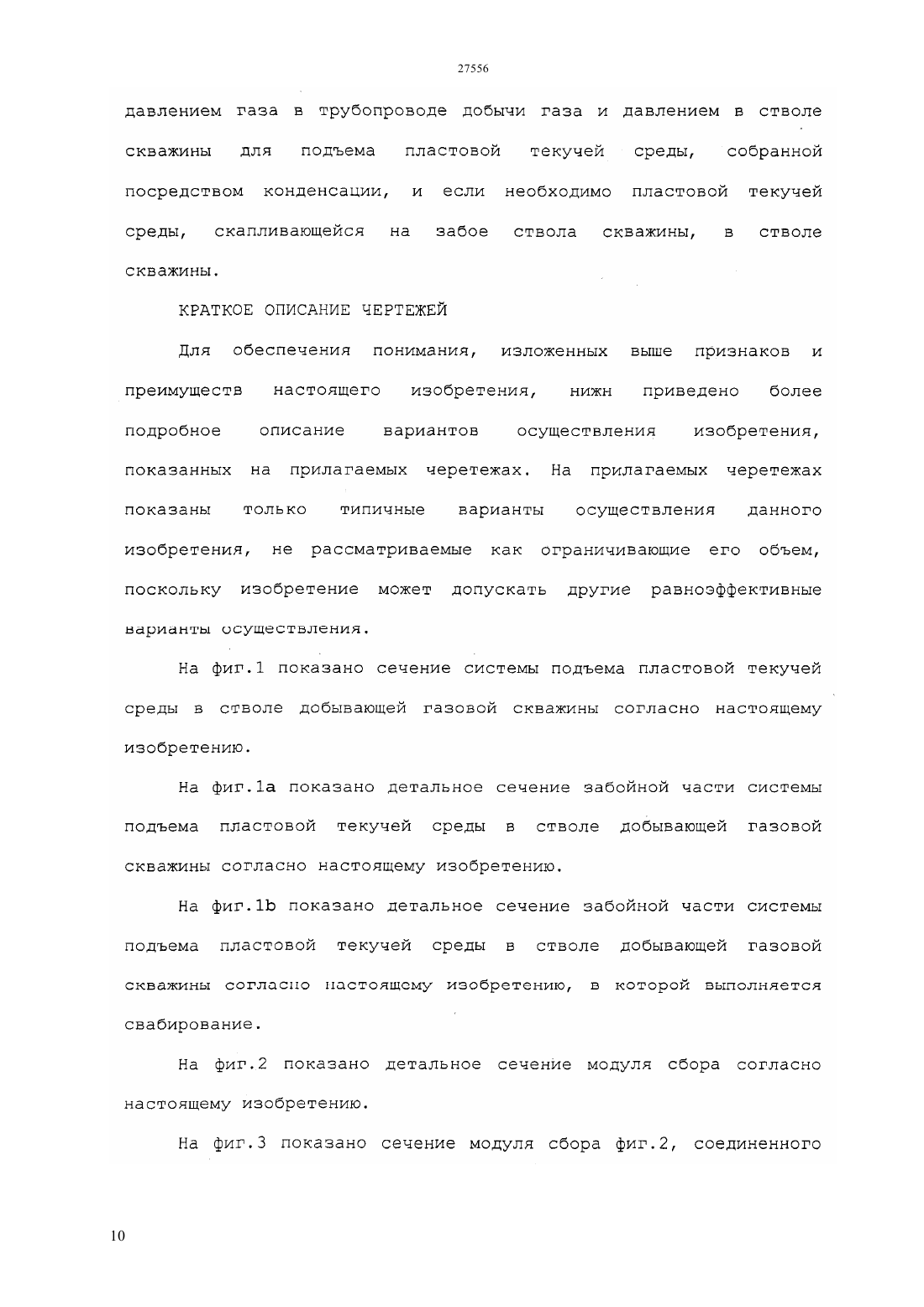

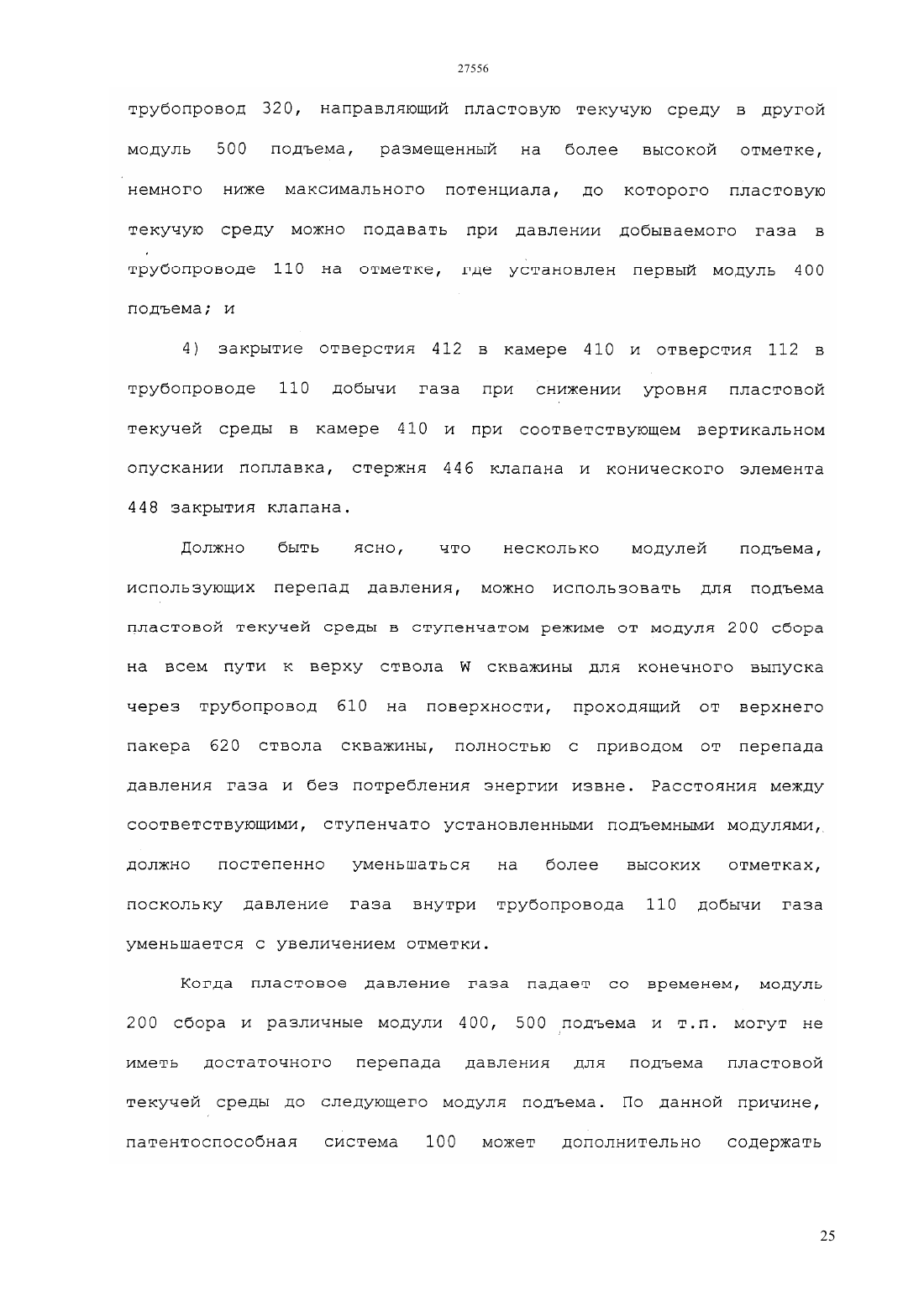

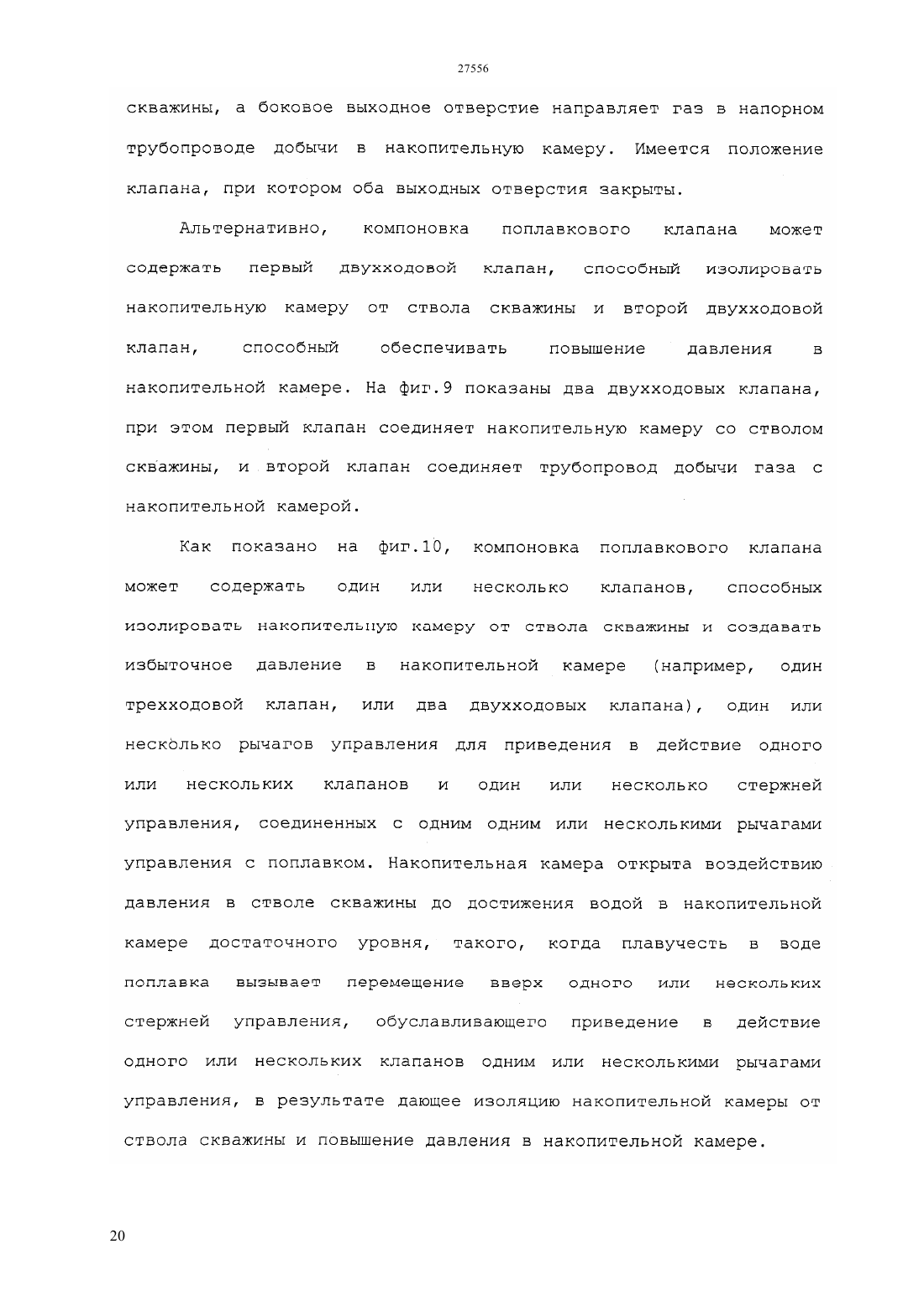

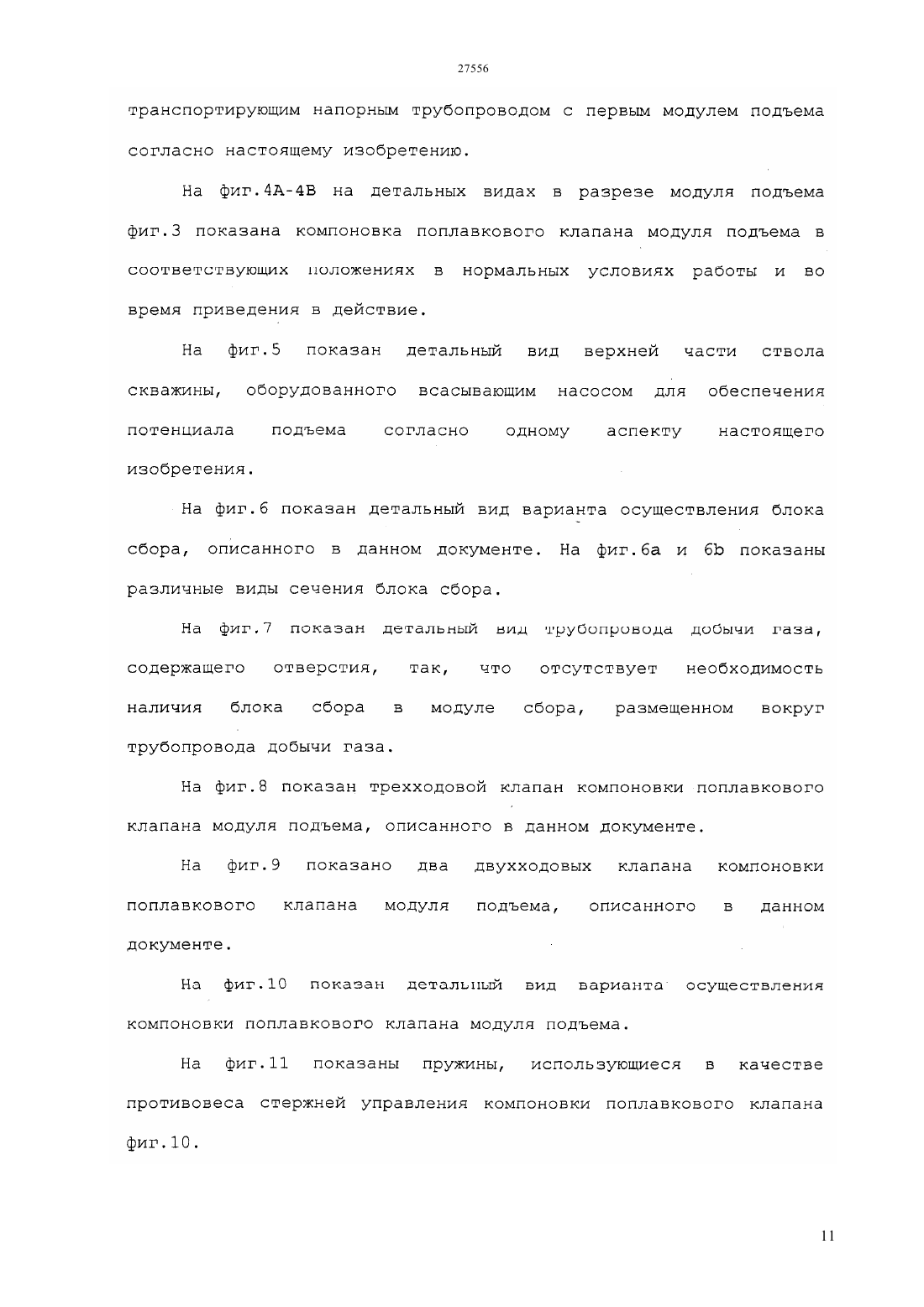

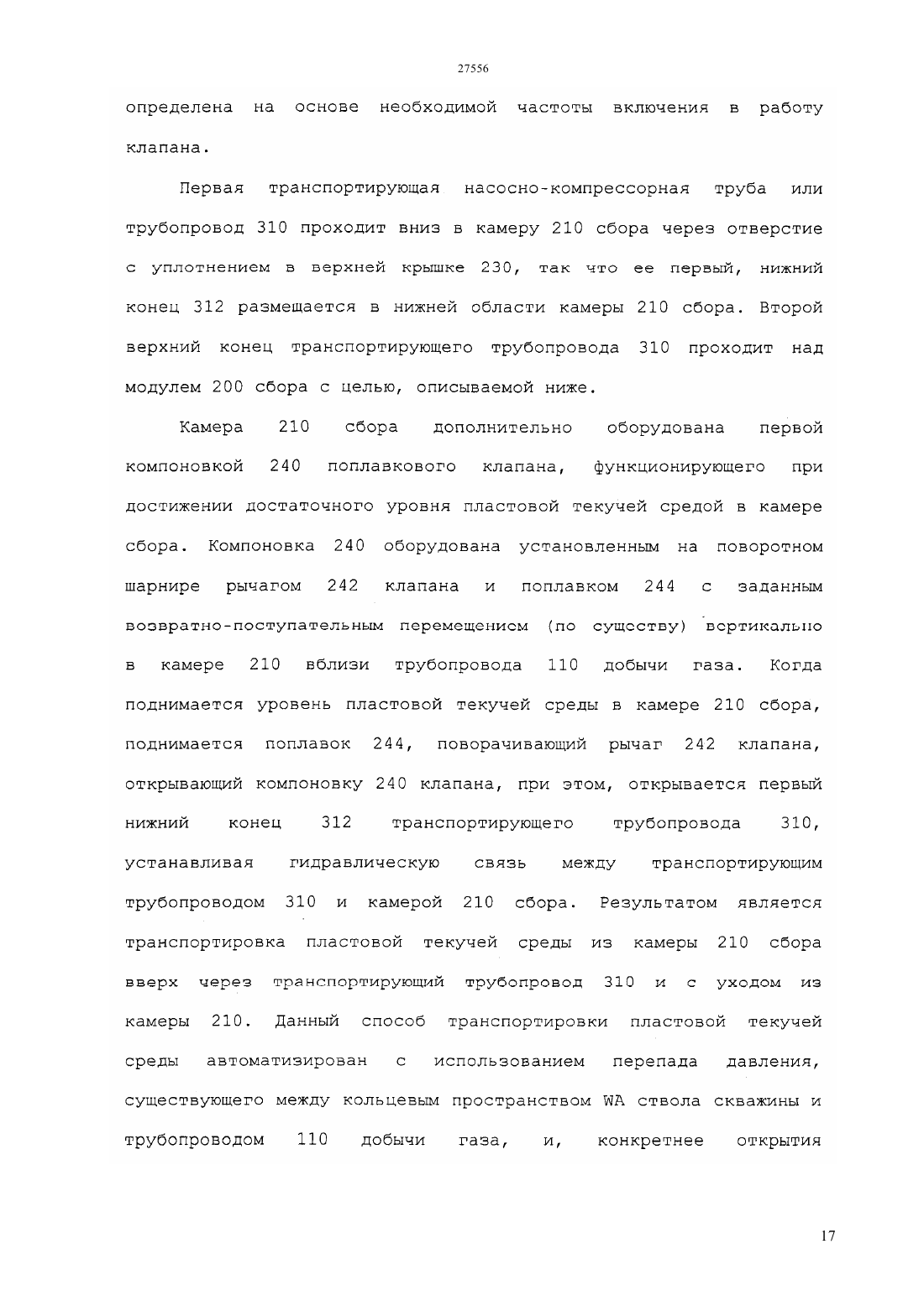

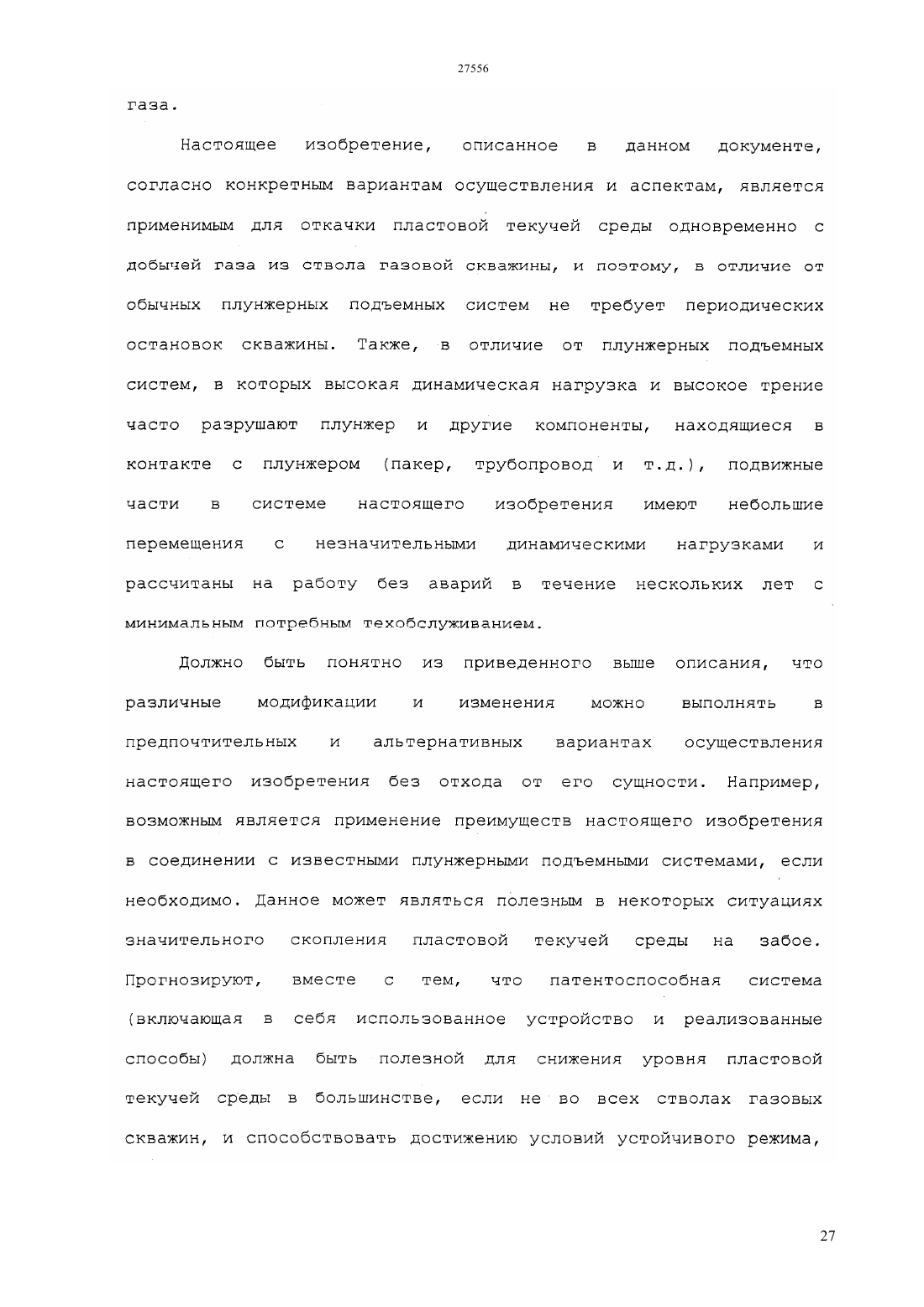

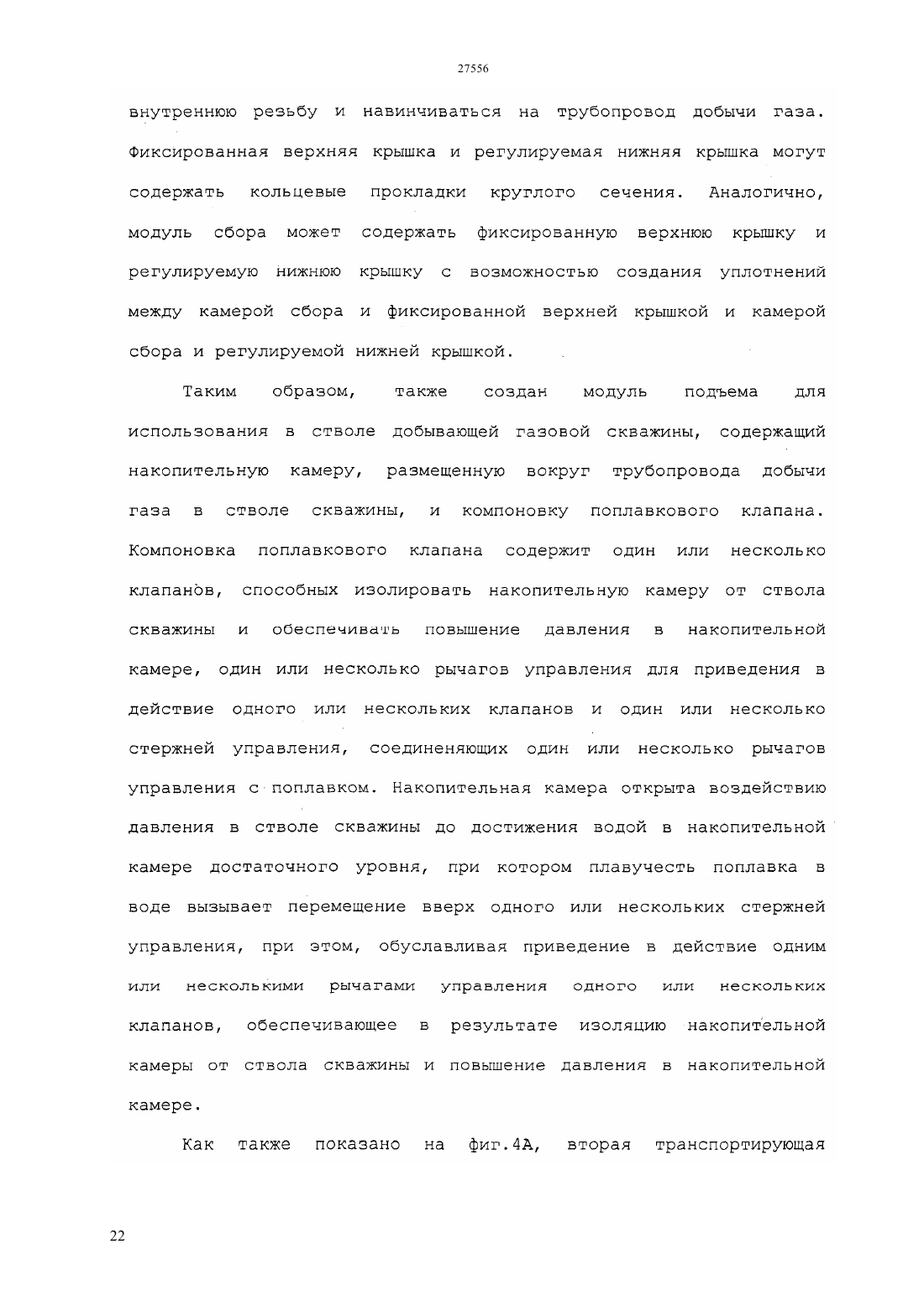

(51) 21 43/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) СИСТЕМА ДЛЯ СБОРА И УДАЛЕНИЯ ВОДЫ ИЗ СТВОЛА ДОБЫВАЮЩЕЙ ГАЗОВОЙ СКВАЖИНЫ(57) Система для ствола добывающей газовой скважины содержит модуль сбора, размещенный вокруг трубопровода добычи газа в стволе скважины и,содержащий камеру сбора,размещенную вокруг трубопровода добычи газа. Система дополнительно содержит один или несколько модулей подъема с применением перепада между давлением газа в трубопроводе добычи газа и давлением в стволе скважины.(73) ЮНИВЕРСИТИ ОФ КАЛИФОРНИЯ ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для ствола добывающей газовой скважины, содержащая модуль сбора, размещенный вокруг трубопровода добычи газа в стволе скважины и содержащий камеру сбора,размещенную вокруг трубопровода добычи газа и по меньшей мере, один модуль подъема для создания перепада между давлением газа в трубопроводе добычи газа и давлением в стволе скважины, при этом, по меньшей мере, один модуль подъема содержит накопительную камеру,размещенную вокруг трубопровода добычи газа, и компоновку поплавкового клапана,предназначенную для изоляции накопительной камеры от ствола скважины и повышения давления в накопительной камере и содержащую, по меньшей мере, один трехходовой клапан, способный изолировать накопительную камеру от ствола скважины и обеспечивать повышение давления в накопительной камере. 2. Система по п.1, в которой модуль сбора дополнительно содержит блок сбора. 3. Система по п.1, в которой, по меньшей мере,один модуль подъема размещен в стволе скважины над модулем сбора. 4. Система по п.1, содержащая несколько модулей подъема. 5. Система по п.1, в которой компоновка поплавкового клапана дополнительно содержит, по меньше мере, один рычаг управления для приведения в действие, по меньшей мере, одного трехходового клапана и, по меньшей мере, один стержень управления, соединяющий, по меньшей мере, один рычаг управления с поплавком, при этом накопительная камера открыта воздействию давления в стволе скважины до достижения водой в накопительной камере достаточного уровня, при котором плавучесть поплавка в воде обуславливает 28 перемещение вверх, по меньшей мере, одного стержня управления для приведения в действие, по меньшей мере, одним рычагом управления, по меньшей мере, одного трехходового клапана с обеспечением изоляции накопительной камеры от ствола скважины и повышения давления в накопительной камере. 6. Система по п.5, в которой, по меньшей мере,один трехходовой клапан является поворотным щелевым клапаном. 7. Система по п.5, в которой, по меньшей мере,один рычаг управления содержит кольцо с разрывом. 8. Система по п.7, которая, содержит два стержня управления, соединенных с концами кольца на разрыве. 9. Система по п.5, в которой компоновка поплавкового клапана дополнительно содержит, по меньшей мере, одну пружину, являющуюся противовесом, по меньшей мере, одного стержня управления. 10. Система по п.5, в которой поплавок содержит титановые трубки. 11. Система по п.5, в которой поплавок имеет цилиндрическую форму. 12. Система по п.11, в которой поплавок окружает трубопровод добычи газа. 13. Система по п.1, в которой, по меньшей мере,один модуль подъема дополнительно содержат фиксированную верхнюю крышку и регулируемую нижнюю крышку, способную создавать уплотнения между накопительной камерой и фиксированной верхней крышкой и накопительной камерой и регулируемой нижней крышкой. 14. Система по п.13, в которой фиксированная верхняя крышка и регулируемая нижняя крышка содержат кольцевые прокладки круглого сечения. 15. Система по п.1, которая дополнительно содержит насос для уменьшения давления в стволе скважины. 16. Модуль подъема для использования в стволе добывающей газовой скважины, содержащий накопительную камеру, размещенную вокруг трубопровода добычи газа в стволе скважины, и компоновку поплавкового клапана, содержащую, по меньшей мере, один трехходовой клапан,способный изолировать накопительную камеру от ствола скважины и обеспечивать повышение давления в накопительной камере, по меньшей мере,один рычаг управления для приведения в действие,по меньшей мере, одного трехходового клапана и,по меньшей мере, один стержень управления,соединяющий, по меньшей мере, один рычаг управления с поплавком, при этом накопительная камера открыта воздействию давления в стволе скважины до достижения водой в накопительной камере достаточного уровня, при котором плавучесть поплавка в воде обеспечивает перемещение вверх, по меньшей мере, одного стержня управления для приведения в действие, по меньшей мере, одним рычагом управления, по меньшей мере, одного трехходового клапана с обеспечением изоляции накопительной камеры от ствола скважины и повышения давления в накопительной камере. 17. Модуль подъема по п.16, дополнительно содержащий фиксированную верхнюю крышку,содержащую кольцевую прокладку круглого сечения, и регулируемую нижнюю крышку,содержащую кольцевую прокладку круглого сечения и способную создавать уплотнения между накопительной камерой и фиксированной верхней крышкой и накопительной камерой и регулируемой нижней крышкой, при этом, по меньшей мере, один трехходовой клапан является поворотным щелевым клапаном, по меньшей мере, один рычаг управления содержит кольцо с разрывом, имеются два стержня управления, соединенных с концами кольца на разрыве, причем компоновка поплавкового клапана дополнительно содержит, по меньшей мере, одну пружину, являющуюся противовесом, по меньшей мере, одного стержня управления, и поплавок содержит титановые трубки, имеет цилиндрическую форму и окружает трубопровод добычи газа.
