Система автоматического сбора и передачи показаний счетчиков электроэнергии, воды и газа

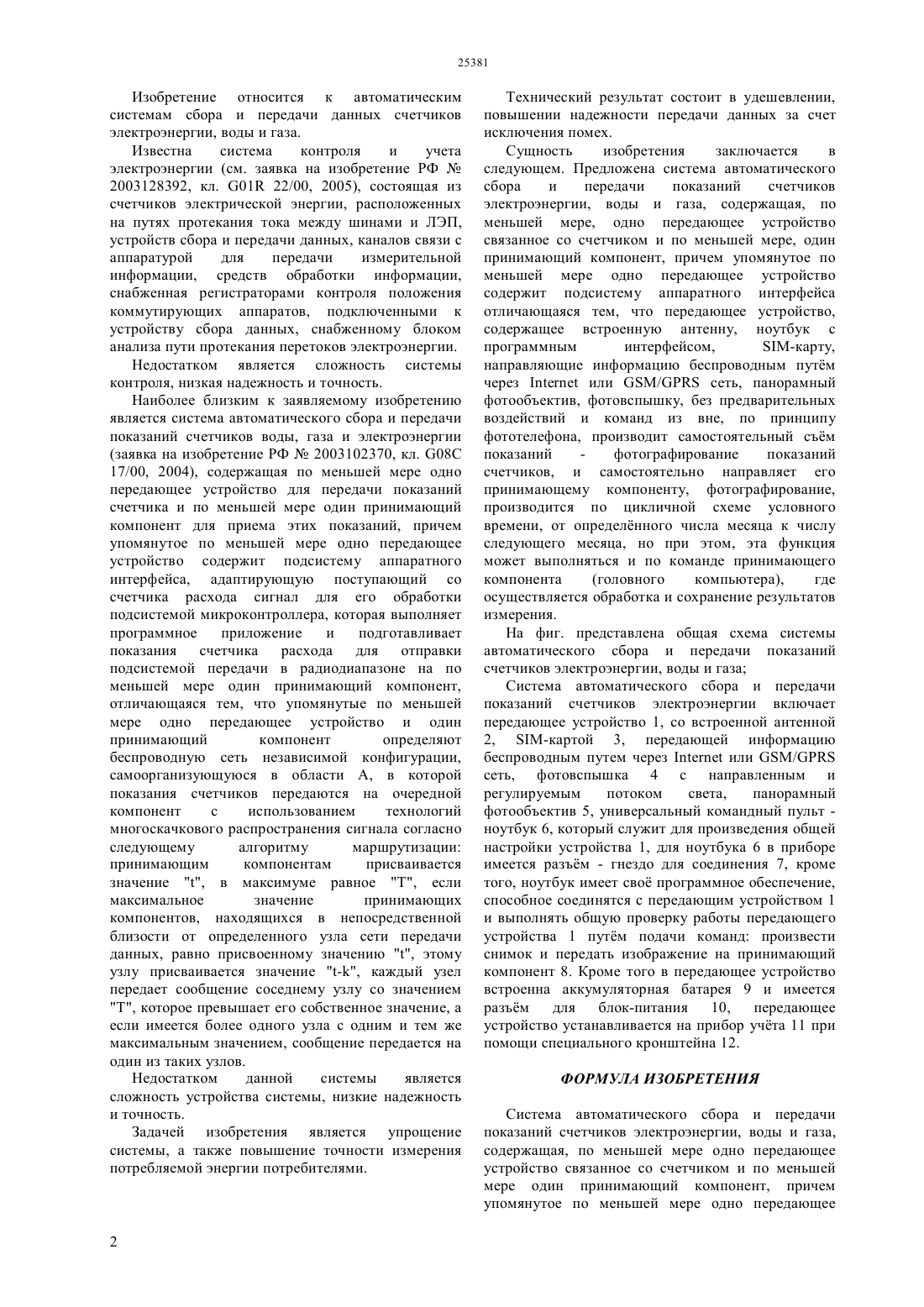

(51) 05 7/01 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ антенну, ноутбук с программным интерфейсом,-карту,направляющие информацию беспроводным путм черезили / сеть, панорамный фотообъектив, фотовспышку, без предварительных воздействий и команд из вне, по принципу фототелефона,производит самостоятельный съм показаний фотографирование показаний счетчиков,и самостоятельно направляет его принимающему компоненту, фотографирование, производится по цикличной схеме условного времени,от определнного числа месяца к числу следующего месяца, но при этом, эта функция может выполняться и по команде принимающего компонента(головного компьютера),где осуществляется обработка и сохранение результатов измерения. Система не требует замены действующих приборов учта и может быть установлен на уже имеющихся счтчиках, не имеет промежуточных устройств,модемов,преобразователей или иного оборудования, что в свою очередь упрощает технологический и эксплуатационные процессы. Кроме того,снабжающая организация имеет возможность визуально видеть непосредственно сам счтчик и контролировать его общее техническое состояние.(54) СИСТЕМА АВТОМАТИЧЕСКОГО СБОРА И ПЕРЕДАЧИ ПОКАЗАНИЙ СЧЕТЧИКОВ ЭЛЕКТРОЭНЕРГИИ, ВОДЫ И ГАЗА(57) Изобретение относится к автоматическим системам сбора и передачи данных счетчиков по линии электропередач. Задачей изобретения является упрощение системы, а также повышение точности измерения потребляемой энергии потребителями. Технический результат состоит в удешевлении,повышении надежности передачи данных за счет исключения помех. Предложена система автоматического сбора и передачи показаний счетчиков электроэнергии,воды и газа, содержащая, по меньшей мере, одно передающее устройство связанное со счетчиком и по меньшей мере один принимающий компонент,причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса отличающаяся тем, что передающее устройство, содержащее встроенную Изобретение относится к автоматическим системам сбора и передачи данных счетчиков электроэнергии, воды и газа. Известна система контроля и учета электроэнергии (см. заявка на изобретение РФ 2003128392, кл. 01 22/00, 2005), состоящая из счетчиков электрической энергии, расположенных на путях протекания тока между шинами и ЛЭП,устройств сбора и передачи данных, каналов связи с аппаратурой для передачи измерительной информации, средств обработки информации,снабженная регистраторами контроля положения коммутирующих аппаратов, подключенными к устройству сбора данных, снабженному блоком анализа пути протекания перетоков электроэнергии. Недостатком является сложность системы контроля, низкая надежность и точность. Наиболее близким к заявляемому изобретению является система автоматического сбора и передачи показаний счетчиков воды, газа и электроэнергии(заявка на изобретение РФ 2003102370, кл. 08 17/00, 2004), содержащая по меньшей мере одно передающее устройство для передачи показаний счетчика и по меньшей мере один принимающий компонент для приема этих показаний, причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса, адаптирующую поступающий со счетчика расхода сигнал для его обработки подсистемой микроконтроллера, которая выполняет программное приложение и подготавливает показания счетчика расхода для отправки подсистемой передачи в радиодиапазоне на по меньшей мере один принимающий компонент,отличающаяся тем, что упомянутые по меньшей мере одно передающее устройство и один принимающий компонент определяют беспроводную сеть независимой конфигурации,самоорганизующуюся в области А, в которой показания счетчиков передаются на очередной компонент с использованием технологий многоскачкового распространения сигнала согласно следующему алгоритму маршрутизации принимающим компонентам присваивается значение , в максимуме равное Т, если максимальное значение принимающих компонентов, находящихся в непосредственной близости от определенного узла сети передачи данных, равно присвоенному значению , этому узлу присваивается значение -, каждый узел передает сообщение соседнему узлу со значением Т, которое превышает его собственное значение, а если имеется более одного узла с одним и тем же максимальным значением, сообщение передается на один из таких узлов. Недостатком данной системы является сложность устройства системы, низкие надежность и точность. Задачей изобретения является упрощение системы, а также повышение точности измерения потребляемой энергии потребителями. Технический результат состоит в удешевлении,повышении надежности передачи данных за счет исключения помех. Сущность изобретения заключается в следующем. Предложена система автоматического сбора и передачи показаний счетчиков электроэнергии, воды и газа, содержащая, по меньшей мере, одно передающее устройство связанное со счетчиком и по меньшей мере, один принимающий компонент, причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса отличающаяся тем, что передающее устройство,содержащее встроенную антенну, ноутбук с программным интерфейсом,-карту,направляющие информацию беспроводным путм черезили / сеть, панорамный фотообъектив, фотовспышку, без предварительных воздействий и команд из вне, по принципу фототелефона, производит самостоятельный съм показаний фотографирование показаний счетчиков, и самостоятельно направляет его принимающему компоненту, фотографирование,производится по цикличной схеме условного времени, от определнного числа месяца к числу следующего месяца, но при этом, эта функция может выполняться и по команде принимающего компонента(головного компьютера),где осуществляется обработка и сохранение результатов измерения. На фиг. представлена общая схема системы автоматического сбора и передачи показаний счетчиков электроэнергии, воды и газа Система автоматического сбора и передачи показаний счетчиков электроэнергии включает передающее устройство 1, со встроенной антенной 2, -картой 3, передающей информацию беспроводным путем черезили / сеть, фотовспышка 4 с направленным и регулируемым потоком света,панорамный фотообъектив 5, универсальный командный пульт ноутбук 6, который служит для произведения общей настройки устройства 1, для ноутбука 6 в приборе имеется разъм - гнездо для соединения 7, кроме того, ноутбук имеет сво программное обеспечение,способное соединятся с передающим устройством 1 и выполнять общую проверку работы передающего устройства 1 путм подачи команд произвести снимок и передать изображение на принимающий компонент 8. Кроме того в передающее устройство встроенна аккумуляторная батарея 9 и имеется разъм для блок-питания 10, передающее устройство устанавливается на прибор учта 11 при помощи специального кронштейна 12. ФОРМУЛА ИЗОБРЕТЕНИЯ Система автоматического сбора и передачи показаний счетчиков электроэнергии, воды и газа,содержащая, по меньшей мере одно передающее устройство связанное со счетчиком и по меньшей мере один принимающий компонент, причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса отличающаяся тем, что передающее устройство, содержащее встроенную антенну,ноутбук с программным интерфейсом,-карту,направляющие информацию беспроводным путм черезили / сеть, панорамный фотообъектив, фотовспышку, без предварительных воздействий и команд из вне, по принципу фототелефона, производит самостоятельный съм показаний фотографирование показаний счетчиков, и самостоятельно направляет его принимающему компоненту, фотографирование,производится по цикличной схеме условного времени, от определнного числа месяца к числу следующего месяца, но при этом, эта функция может выполняться и по команде принимающего компонента
