Система автоматического сбора и передачи показаний счетчиков электроэнергии

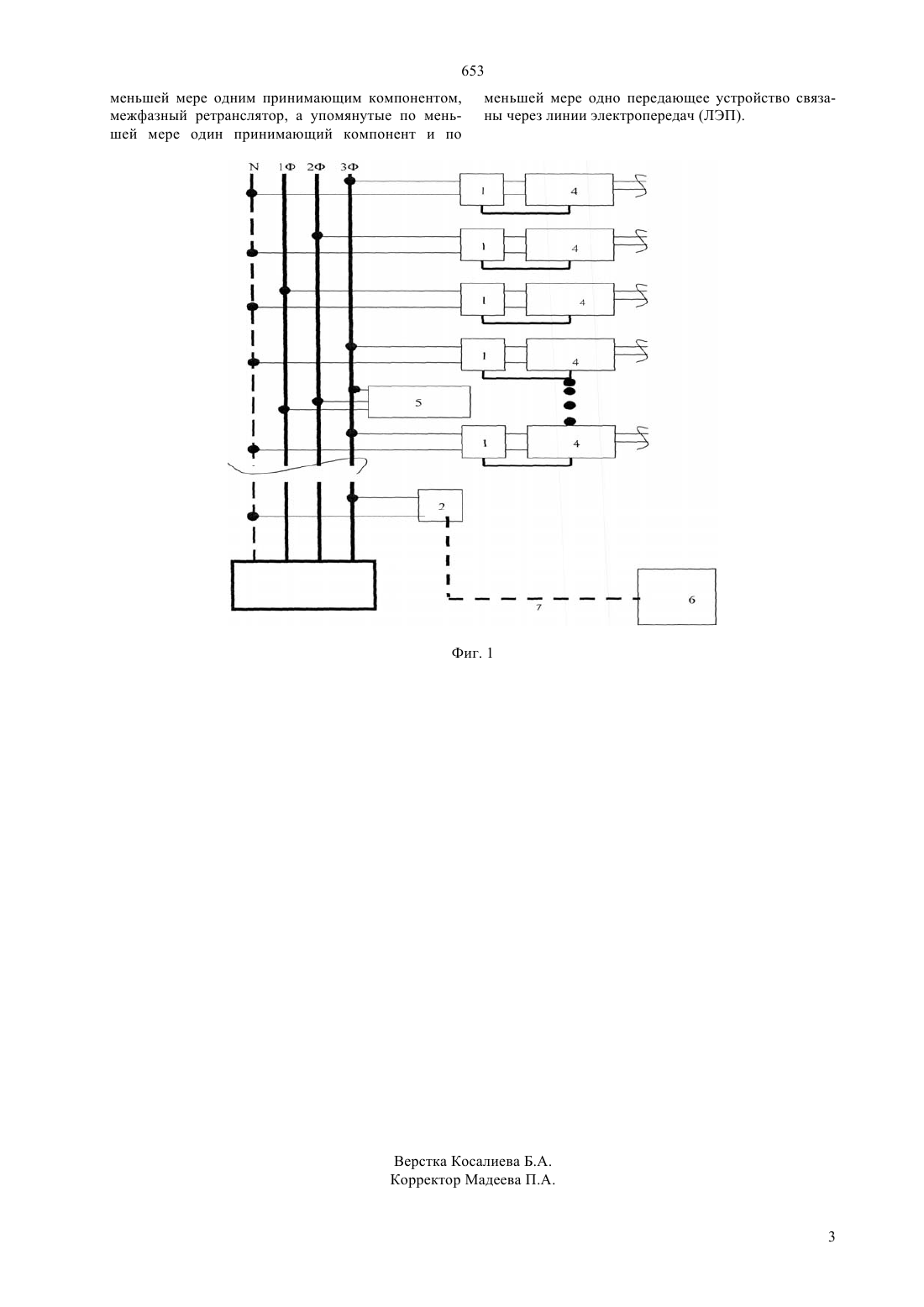

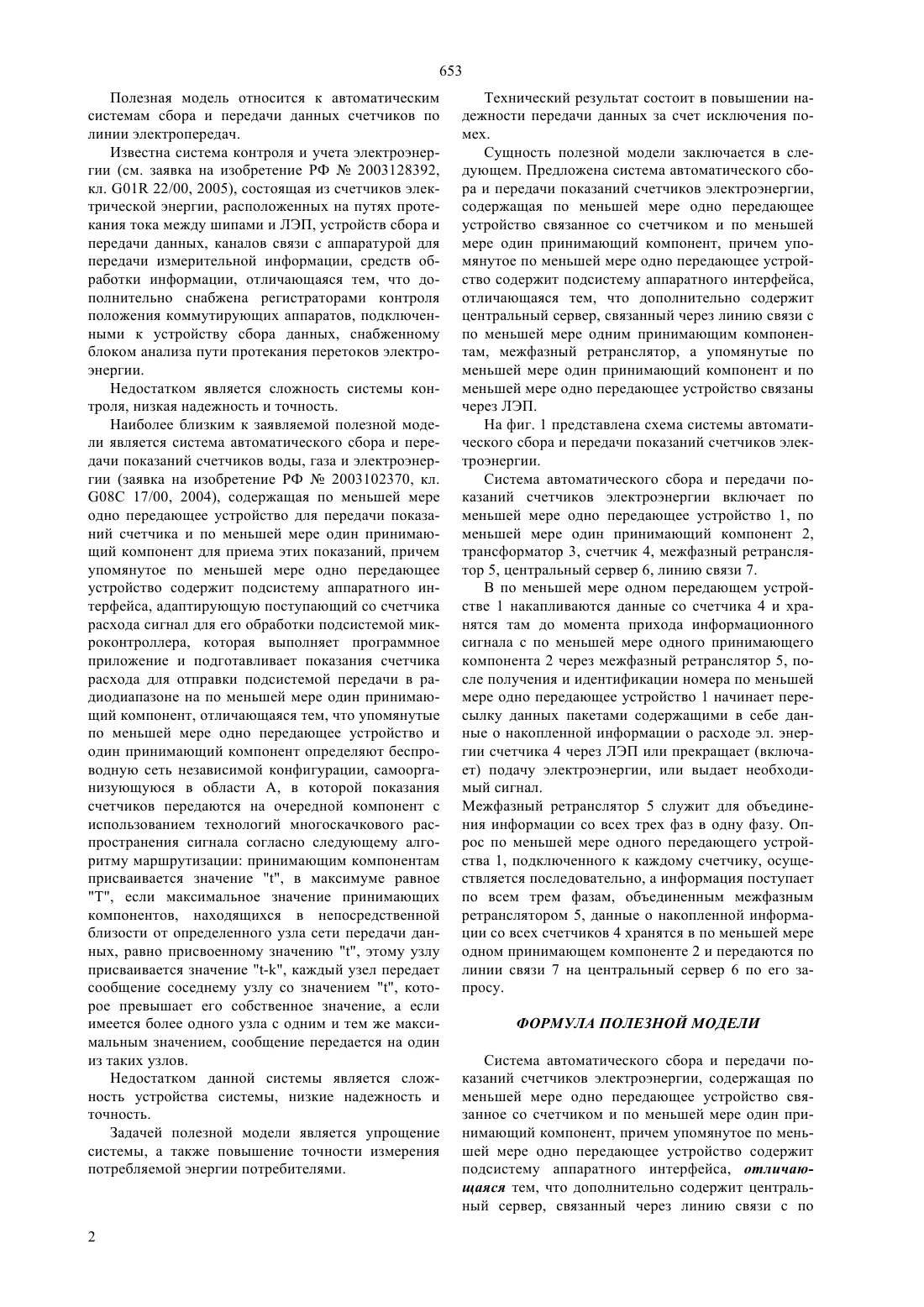

(51) 05 7/01 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ бителями. Технический результат состоит в повышении надежности передачи данных за счет исключения помех. Сущность полезной модели заключается в следующем. Предложена система автоматического сбора и передачи показаний счетчиков электроэнергии, содержащая по меньшей мере одно передающее устройство связанное со счетчиком и по меньшей мере один принимающий компонент,причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса, отличающаяся тем, что дополнительно содержит центральный сервер, связанный через линию связи с по меньшей мере одним принимающим компонентом, межфазный ретранслятор,а упомянутые по меньшей мере один принимающий компонент и по меньшей мере одно передающее устройство связаны через ЛЭП.(72) Мутанов Галимкаир Мутанович Шарапиев Тимур Сайлауханович Квасов Андрей Иванович Курмангалиев Тимур Болатович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(54) СИСТЕМА АВТОМАТИЧЕСКОГО СБОРА И ПЕРЕДАЧИ ПОКАЗАНИЙ СЧЕТЧИКОВ ЭЛЕКТРОЭНЕРГИИ(57) Полезная модель е относится к автоматическим системам сбора и передачи данных счетчиков по линии электропередач. Задачей полезной модели является упрощение системы, а также повышение точности измерения потребляемой энергии потре 653 Полезная модель относится к автоматическим системам сбора и передачи данных счетчиков по линии электропередач. Известна система контроля и учета электроэнергии (см. заявка на изобретение РФ 2003128392,кл. 01 22/00, 2005), состоящая из счетчиков электрической энергии, расположенных на путях протекания тока между шипами и ЛЭП, устройств сбора и передачи данных, каналов связи с аппаратурой для передачи измерительной информации, средств обработки информации, отличающаяся тем, что дополнительно снабжена регистраторами контроля положения коммутирующих аппаратов, подключенными к устройству сбора данных, снабженному блоком анализа пути протекания перетоков электроэнергии. Недостатком является сложность системы контроля, низкая надежность и точность. Наиболее близким к заявляемой полезной модели является система автоматического сбора и передачи показаний счетчиков воды, газа и электроэнергии (заявка на изобретение РФ 2003102370, кл. 08 17/00, 2004), содержащая по меньшей мере одно передающее устройство для передачи показаний счетчика и по меньшей мере один принимающий компонент для приема этих показаний, причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса, адаптирующую поступающий со счетчика расхода сигнал для его обработки подсистемой микроконтроллера, которая выполняет программное приложение и подготавливает показания счетчика расхода для отправки подсистемой передачи в радиодиапазоне на по меньшей мере один принимающий компонент, отличающаяся тем, что упомянутые по меньшей мере одно передающее устройство и один принимающий компонент определяют беспроводную сеть независимой конфигурации, самоорганизующуюся в области А, в которой показания счетчиков передаются на очередной компонент с использованием технологий многоскачкового распространения сигнала согласно следующему алгоритму маршрутизации принимающим компонентам присваивается значение , в максимуме равное Т, если максимальное значение принимающих компонентов, находящихся в непосредственной близости от определенного узла сети передачи данных, равно присвоенному значению , этому узлу присваивается значение -, каждый узел передает сообщение соседнему узлу со значением , которое превышает его собственное значение, а если имеется более одного узла с одним и тем же максимальным значением, сообщение передается на один из таких узлов. Недостатком данной системы является сложность устройства системы, низкие надежность и точность. Задачей полезной модели является упрощение системы, а также повышение точности измерения потребляемой энергии потребителями. Технический результат состоит в повышении надежности передачи данных за счет исключения помех. Сущность полезной модели заключается в следующем. Предложена система автоматического сбора и передачи показаний счетчиков электроэнергии,содержащая по меньшей мере одно передающее устройство связанное со счетчиком и по меньшей мере один принимающий компонент, причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса,отличающаяся тем, что дополнительно содержит центральный сервер, связанный через линию связи с по меньшей мере одним принимающим компонентам, межфазный ретранслятор, а упомянутые по меньшей мере один принимающий компонент и по меньшей мере одно передающее устройство связаны через ЛЭП. На фиг. 1 представлена схема системы автоматического сбора и передачи показаний счетчиков электроэнергии. Система автоматического сбора и передачи показаний счетчиков электроэнергии включает по меньшей мере одно передающее устройство 1, по меньшей мере один принимающий компонент 2,трансформатор 3, счетчик 4, межфазный ретранслятор 5, центральный сервер 6, линию связи 7. В по меньшей мере одном передающем устройстве 1 накапливаются данные со счетчика 4 и хранятся там до момента прихода информационного сигнала с по меньшей мере одного принимающего компонента 2 через межфазный ретранслятор 5, после получения и идентификации номера по меньшей мере одно передающее устройство 1 начинает пересылку данных пакетами содержащими в себе данные о накопленной информации о расходе эл. энергии счетчика 4 через ЛЭП или прекращает (включает) подачу электроэнергии, или выдает необходимый сигнал. Межфазный ретранслятор 5 служит для объединения информации со всех трех фаз в одну фазу. Опрос по меньшей мере одного передающего устройства 1, подключенного к каждому счетчику, осуществляется последовательно, а информация поступает по всем трем фазам, объединенным межфазным ретранслятором 5, данные о накопленной информации со всех счетчиков 4 хранятся в по меньшей мере одном принимающем компоненте 2 и передаются по линии связи 7 на центральный сервер 6 по его запросу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Система автоматического сбора и передачи показаний счетчиков электроэнергии, содержащая по меньшей мере одно передающее устройство связанное со счетчиком и по меньшей мере один принимающий компонент, причем упомянутое по меньшей мере одно передающее устройство содержит подсистему аппаратного интерфейса, отличающаяся тем, что дополнительно содержит центральный сервер, связанный через линию связи с по 653 меньшей мере одним принимающим компонентом,межфазный ретранслятор, а упомянутые по меньшей мере один принимающий компонент и по меньшей мере одно передающее устройство связаны через линии электропередач (ЛЭП).
