Установка с водо-водяным энергетическим реактором

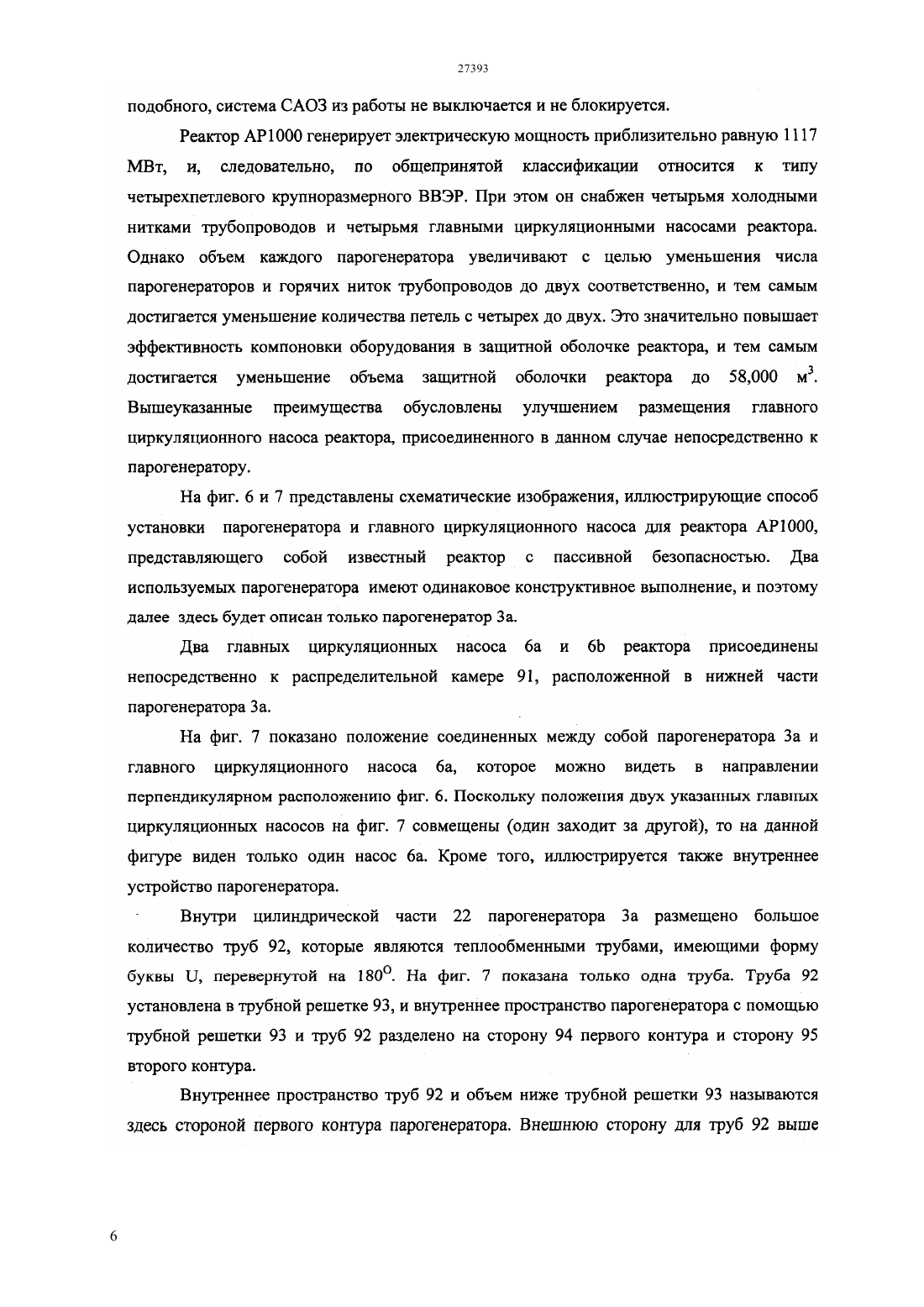

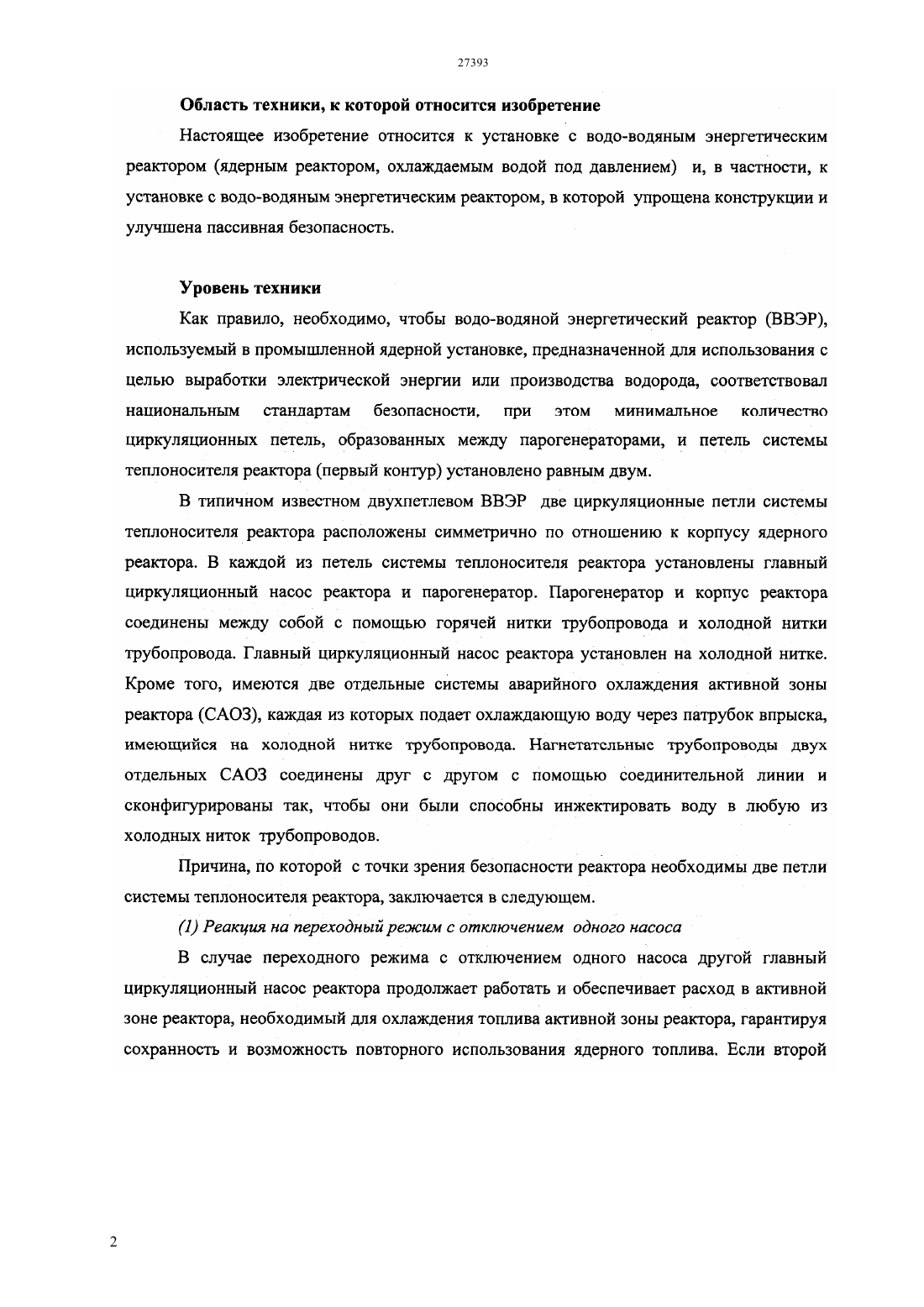

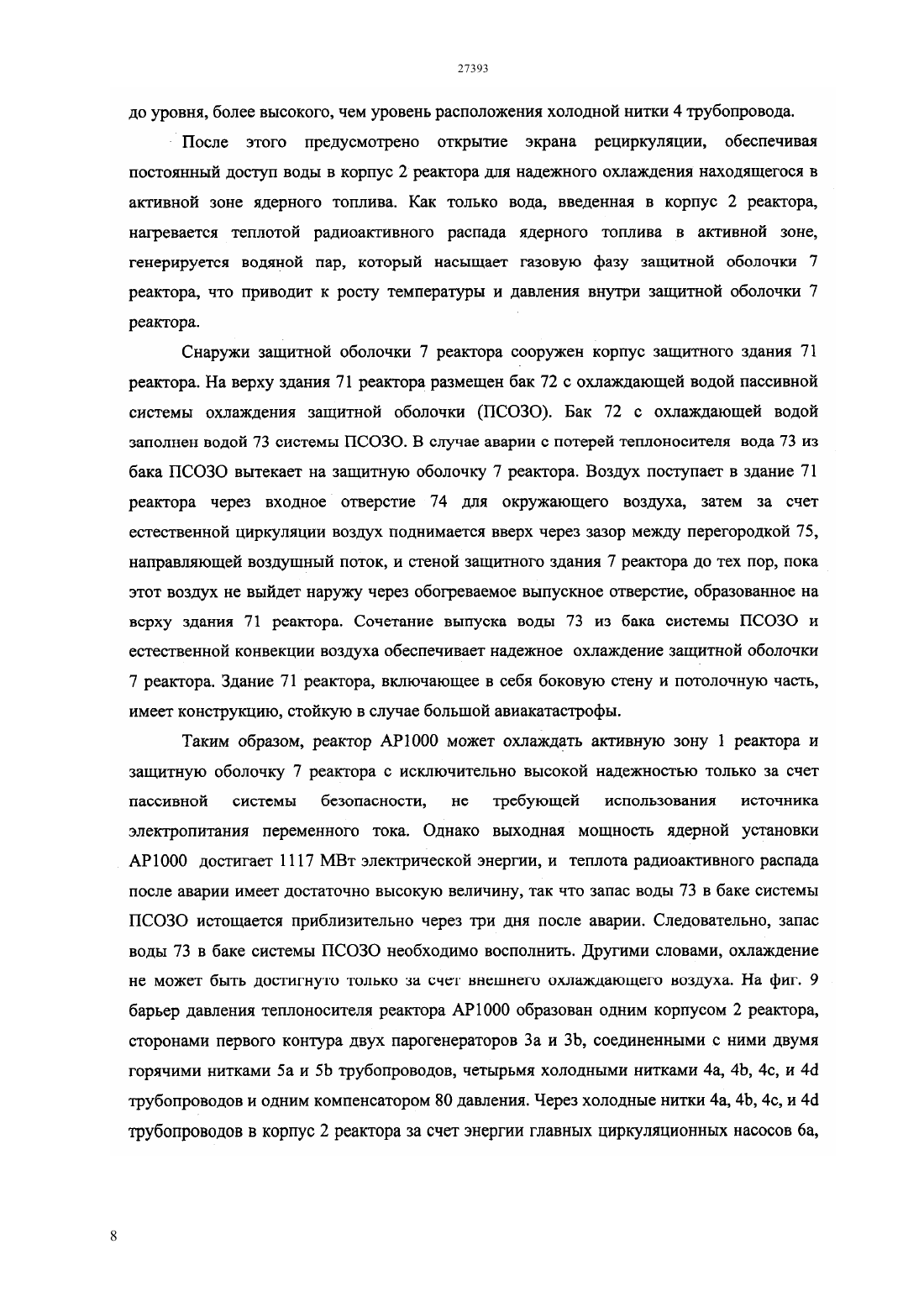

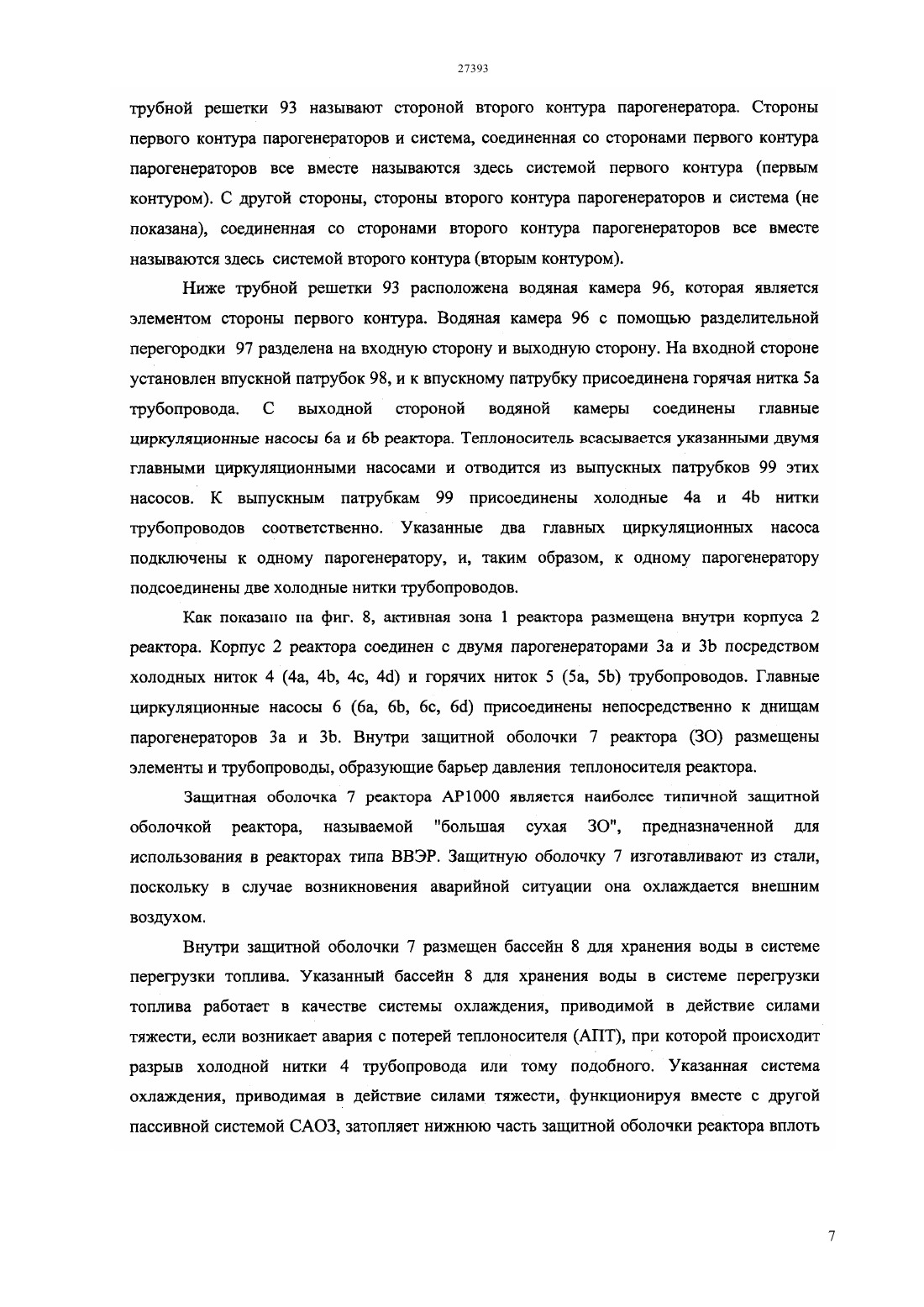

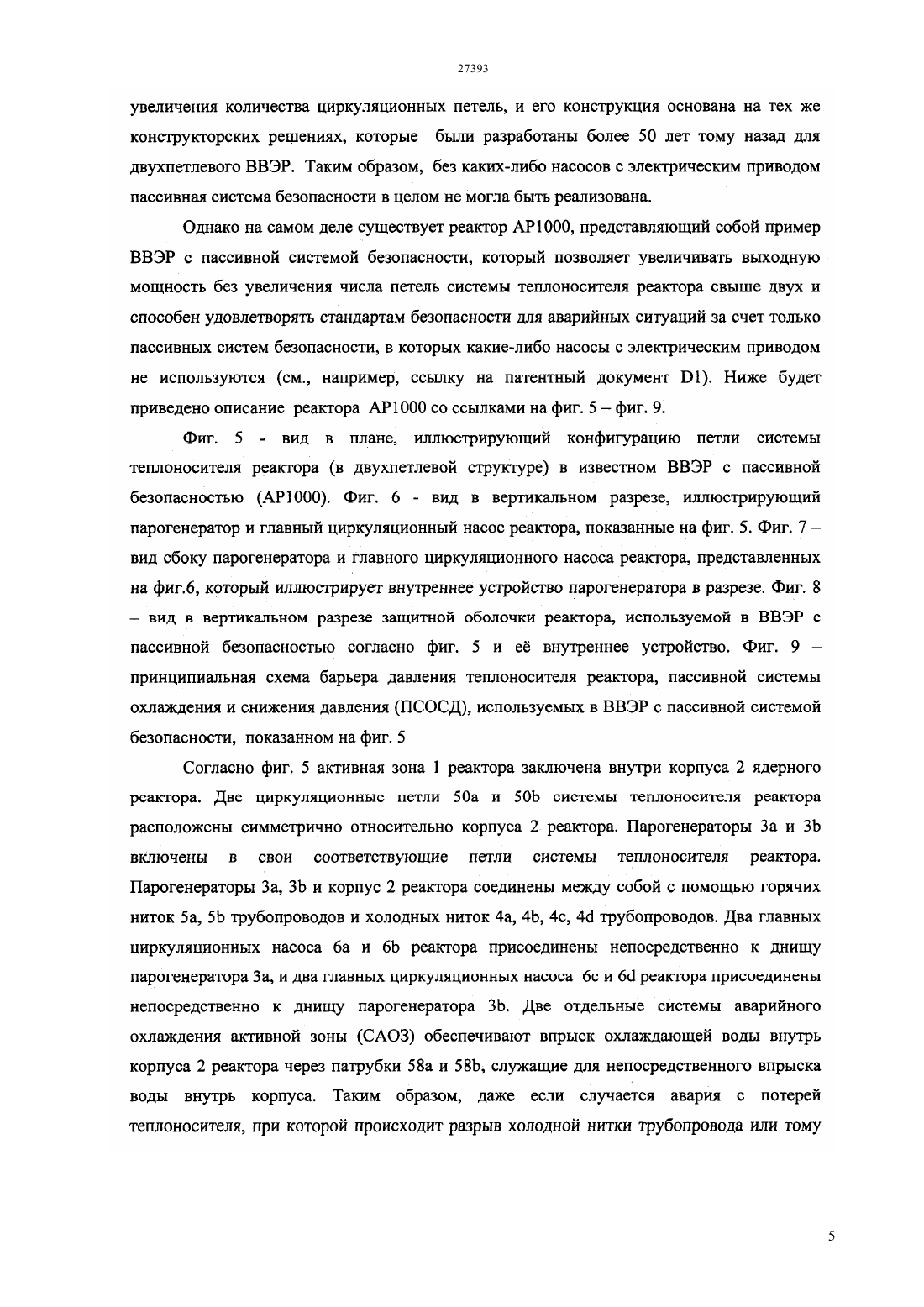

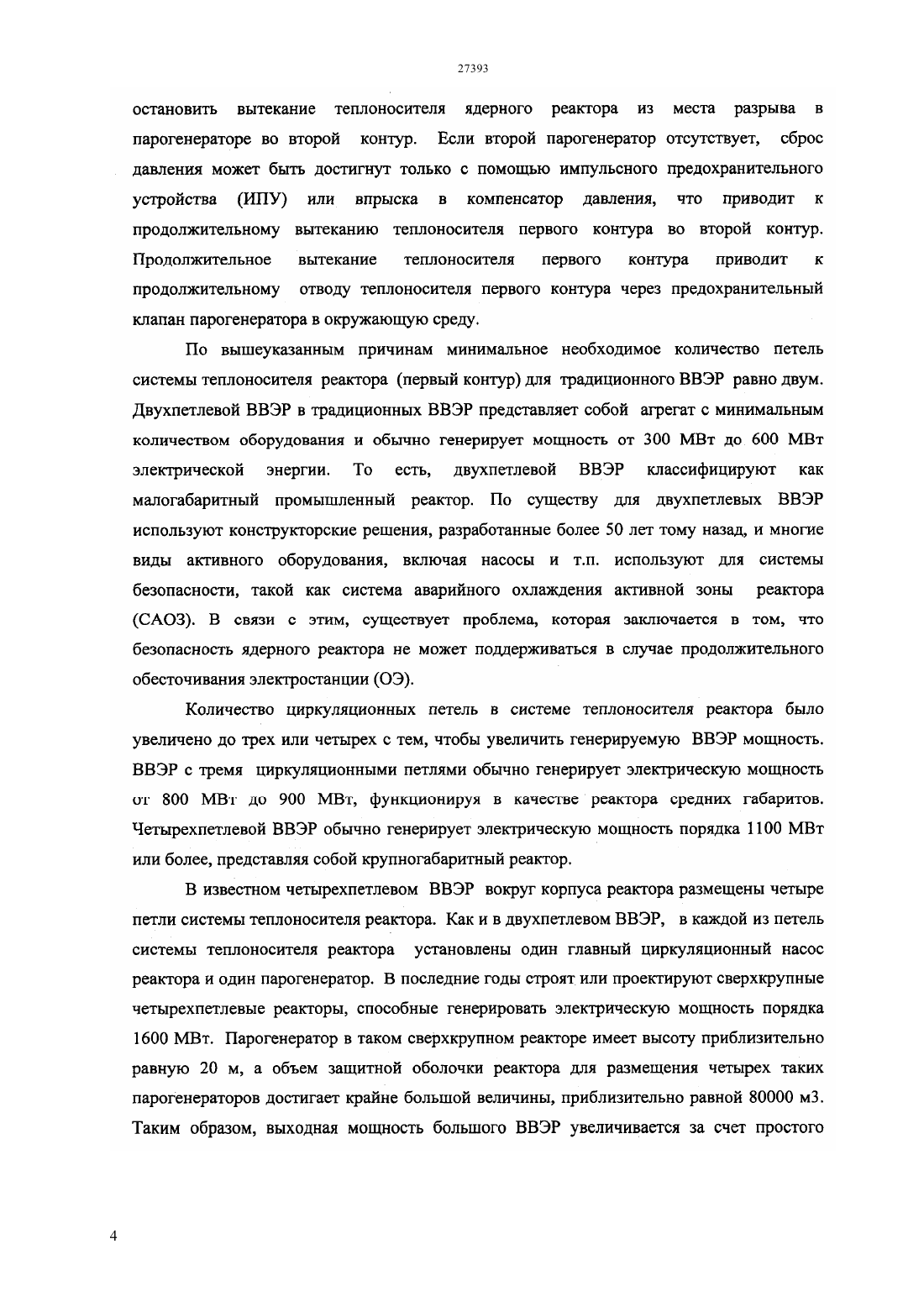

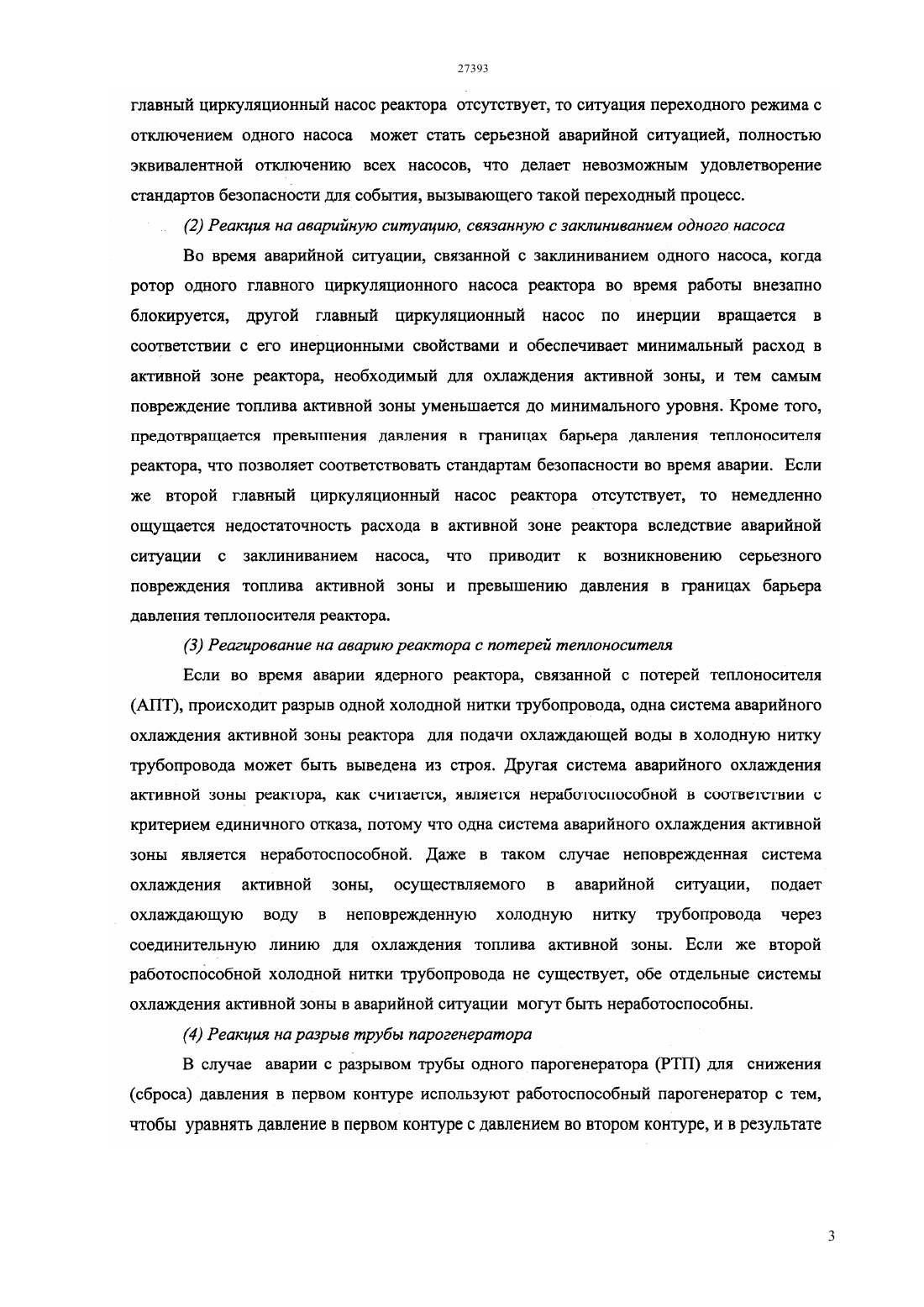

(51) 21 3/04 (2006.01) 21 15/18 (2006.01) 21 13/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ реактора, охлаждаемой теплоносителем первого контура высокого давления,единственный парогенератор (3), горячую нитку (5) трубопровода для соединения парогенератора (3) с корпусом (2) реактора, холодные нитки (4 а, 4) трубопроводов,по меньшей мере, два главных циркуляционных насоса (6 а, 6) и компенсатор (80) давления для установления избыточного давления в границах барьера давления теплоносителя реактора, в пределах которых протекает теплоноситель первого контура. Предложенная установка содержит также пассивную систему (30) охлаждения и сброса давления, которая является средством снижения давления для выравнивания давления первого контура до величины давления второго контура во время возникновения аварии с разрывом трубы парогенератора защитную оболочку реактора,внутри которой находится первый контур и средства охлаждения первого контура за счет охлаждения воздухом. Таким образом, может быть создан компактный водо-водяной реактор,обладающий высокой экономической эффективностью, безопасностью, и надежностью.(74) Шабалина Галина Ивановна Шабалин Владимир Иванович(57) Установка с водо-водяным энергетическим реактором, содержащая корпус (2) реактора для размещения внутри него активной зоны (7) ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка с водо-водяным энергетическим реактором, содержащая корпус реактора, внутри которого размещена активная зона реактора, охлаждаемая теплоносителем высокого давления первого контура парогенератор для генерирования водяного пара теплоносителя второго контура, содержащий большое число труб, в которых циркулирует теплоноситель первого контура, нагреваемый в активной зоне реактора и отводимый за пределы корпуса реактора, и одну цилиндрическую часть,внутри которой размещено большое количество труб и которая выполнена с возможностью направления потока теплоносителя второго контура при давлении,которое ниже давления теплоносителя первого контура и выше по давлению, чем атмосферное давление вокруг труб горячую нитку трубопровода, направляющую хладагент первого контура, нагретый в активной зоне реактора, из корпуса к трубам парогенератора по меньшей мере, две холодные нитки трубопроводов для возврата теплоносителя первого контура, после его прохождения через трубы парогенератора, в корпус реактора по меньшей мере, два главных циркуляционных насоса реактора, которые подают теплоноситель первого контура, по меньшей мере, в две холодные нитки трубопровода компенсатор давления,выполненный с возможностью сообщения с барьером давления теплоносителя реактора, в пределах которого протекает теплоноситель первого контура, и имеющий свободную поверхность жидкости,создающий избыточное давление в пределах границ барьера теплоносителя реактора защитную оболочку, в которой размещены корпус реактора,парогенератор,горячая нитка трубопровода, холодная нитка трубопровода и компенсатор давления и средства для сброса давления в первом контуре,служащие для выравнивания давления в первом контуре, в котором протекает теплоноситель первого контура, до давления второго контура, в котором протекает теплоноситель второго контура, в том случае, если произошла авария с разрывом части труб парогенератора бассейн с охлаждающей водой, предназначенный для хранения запаса охлаждающей воды теплообменник, погруженный в бассейн с охлаждающей водой трубопровод для подачи водяного пара, который сообщает газовую фазу в компенсаторе давления,30 находящемся выше поверхности жидкости первичного теплоносителя, с теплообменником и имеет параллельные ответвления клапан подачи пара, установленный на одном из параллельных ответвлений трубопровода для подачи водяного пара клапан сброса давления, установленный на другом одном из параллельных ответвлений трубопровода для подачи пара трубопровод для возврата конденсата, который сообщается с теплообменником и проходит к жидкой фазе в пределах границ барьера давления теплоносителя реактора и нагнетательный клапан,установленный на трубопроводе возврата конденсата. 2. Установка с водо-водяным энергетическим реактором по п.1, которая содержит детектор для выявления аварии с разрывом трубы парогенератора, измеряющий, по меньшей мере, один из параметров, включающих давление, уровень воды и уровень радиоактивности в зоне парогенератора, в которой протекает теплоноситель второго контура, и генерирует сигнал возникновения аварии с разрывом трубы парогенератора и средства автоматической активации пассивной системы охлаждения и сброса давления, которые автоматически приводят в действие пассивную систему охлаждения и сброса давления в ответ на полученный сигнал возникновения аварии с разрывом трубы парогенератора. 3. Установка с водо-водяным энергетическим реактором по п.1 или п.2, в которой внутри защитной оболочки реактора размещен бак с охлаждающей водой. 4. Установка с водо-водяным энергетическим реактором по п.1 или п.2, в которой бак с охлаждающей водой размещен снаружи защитной оболочки реактора. 5. Установка с водо-водяным энергетическим реактором по п.1, в которой защитная оболочка изготовлена из стали и приспособлена для охлаждения за счет естественной конг-ции наружного воздуха. 6. Установка с водо-водяным энергетическим реактором по одному из п.п.1-5, в которой защитная оболочка изготовлена из стали, при этом установка с водо-водяным энергетическим реактором содержит верхний бак, размещенный в верхней части защитной оболочки и аккумулирующий охлаждающую воду, а также устройство для выпуска воды,обеспечивающее стекание вниз охлаждающей воды,находящейся в верхнем баке, вдоль стенки защитной оболочки за счет сил тяжести.
