Полипропиленовая композиция, способ получения и применение при изготовлении труб и кабелей

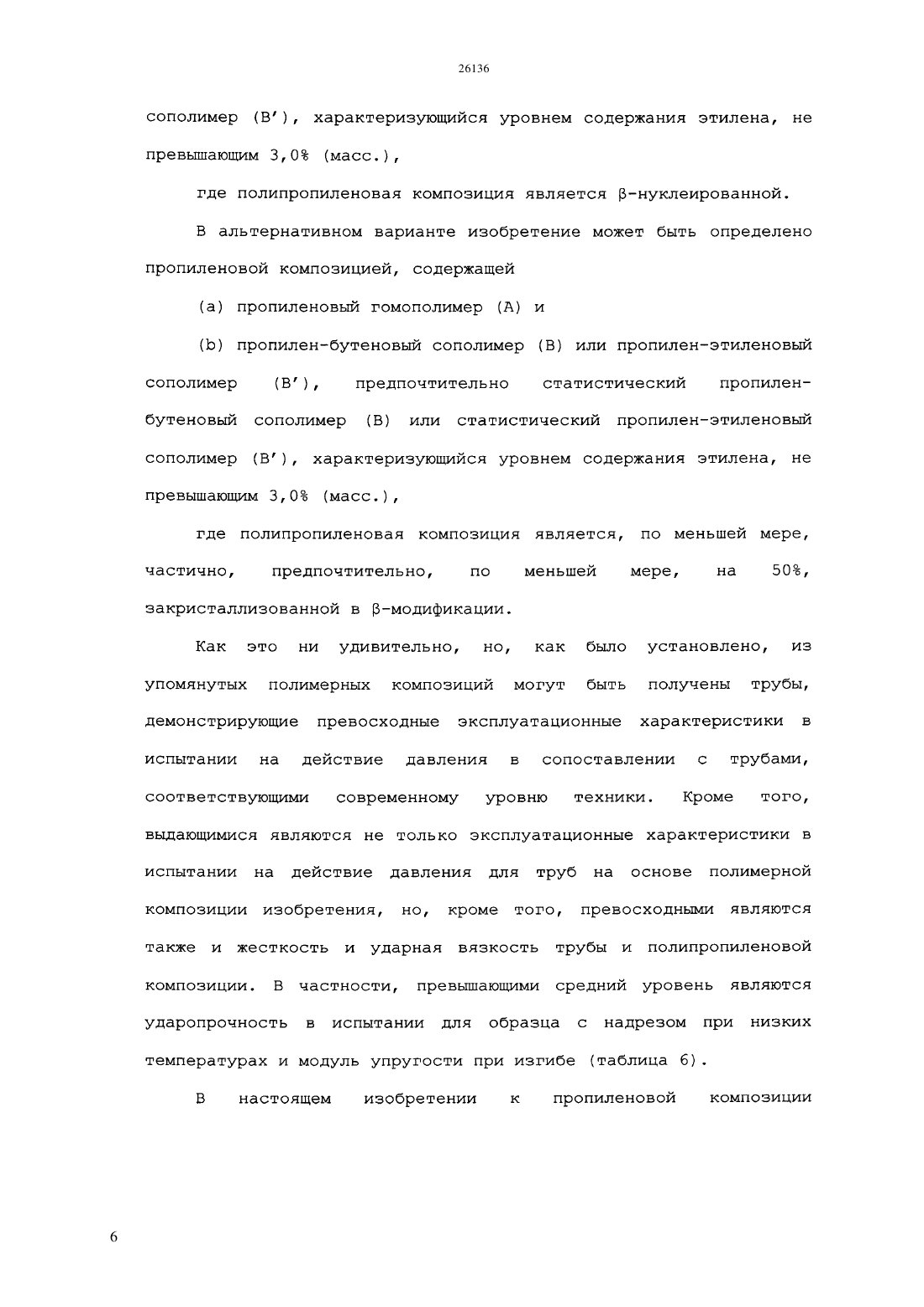

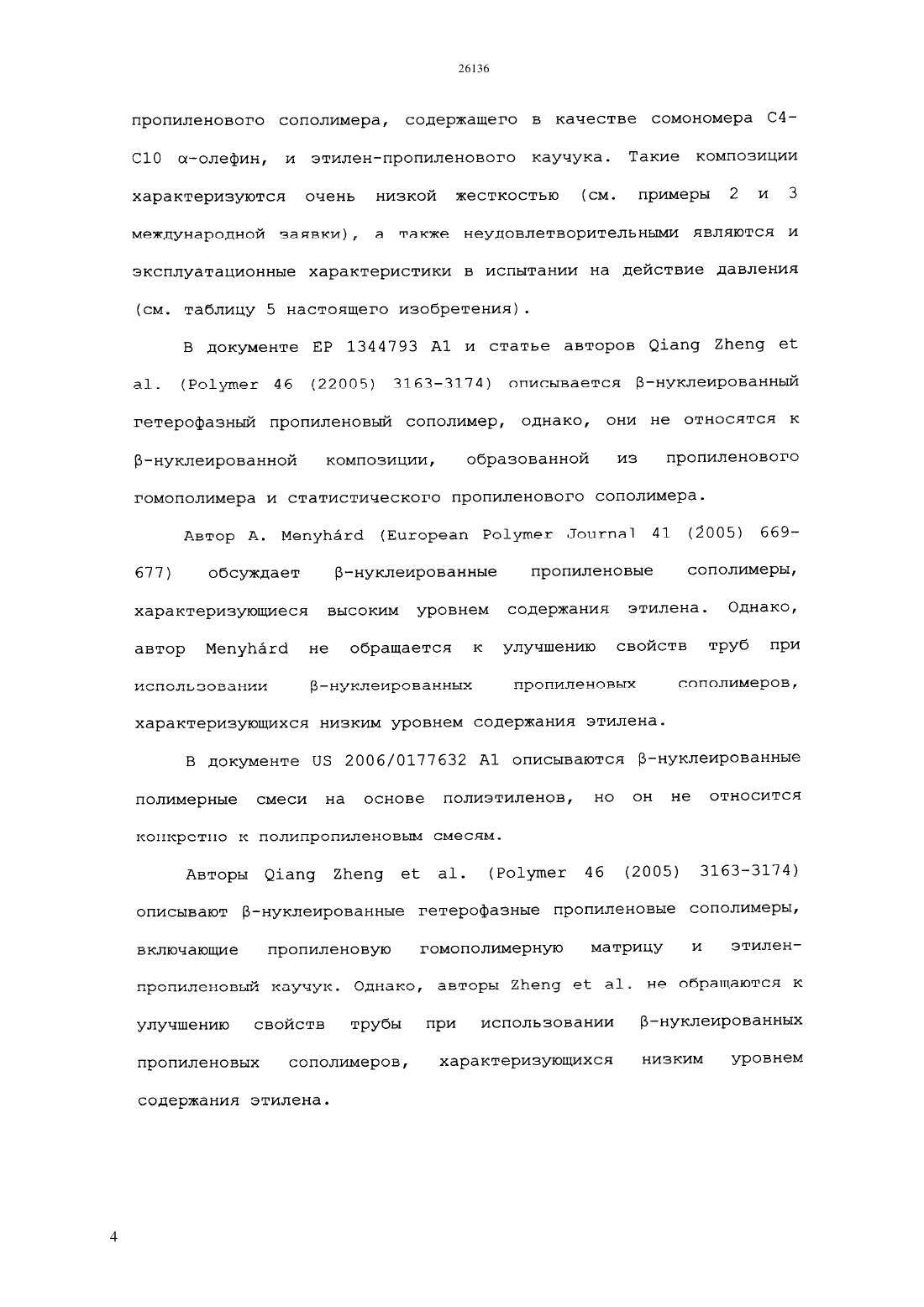

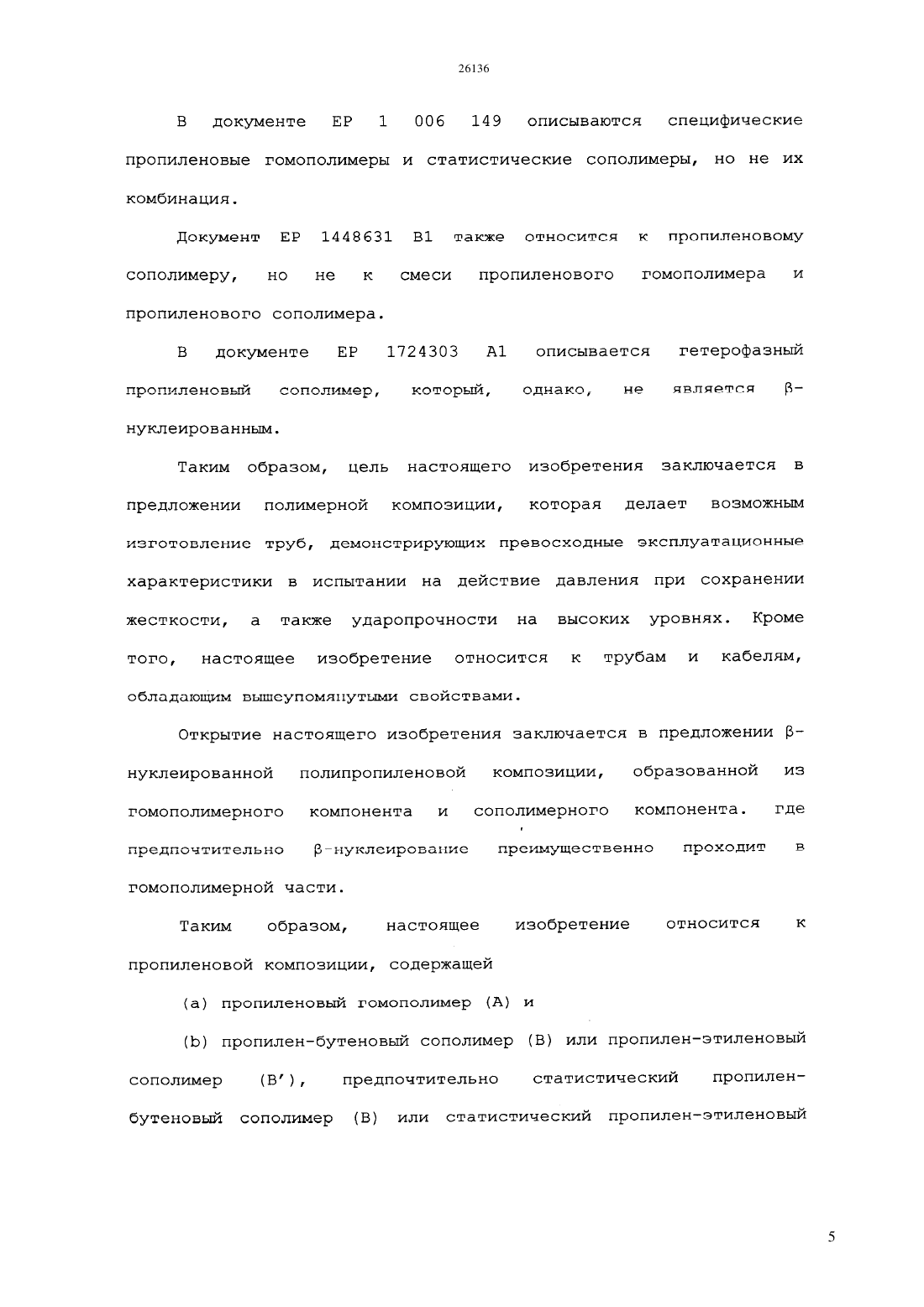

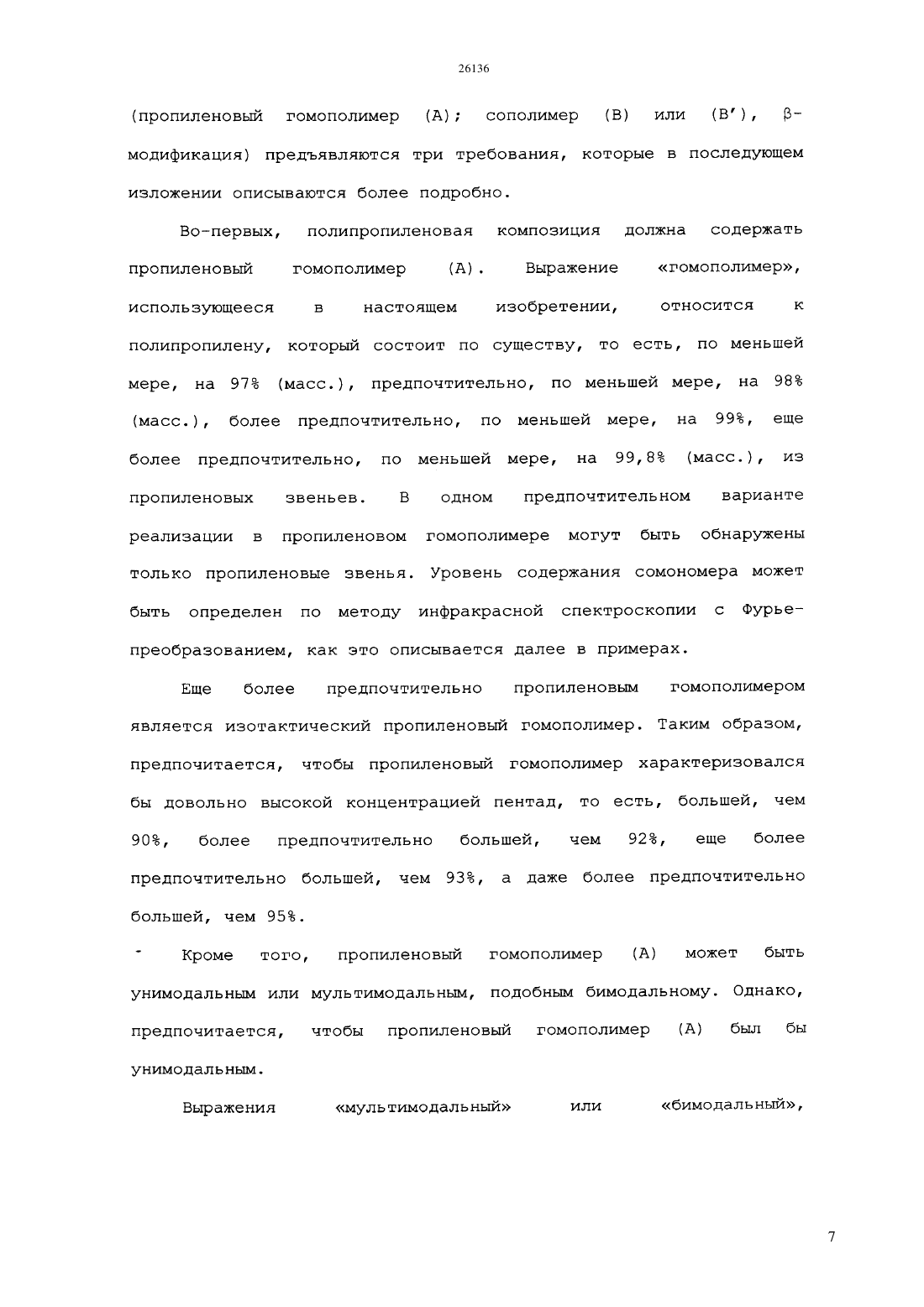

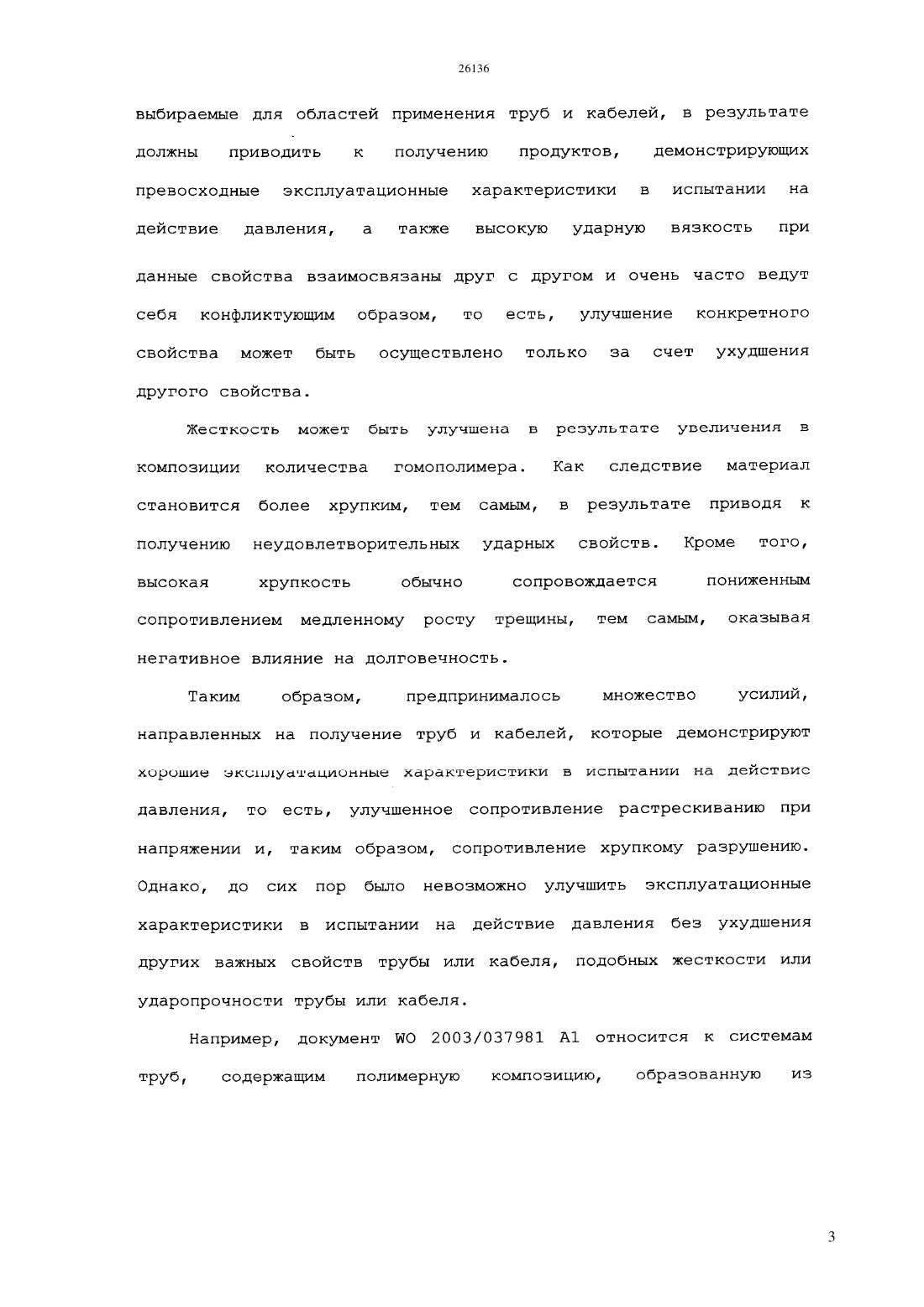

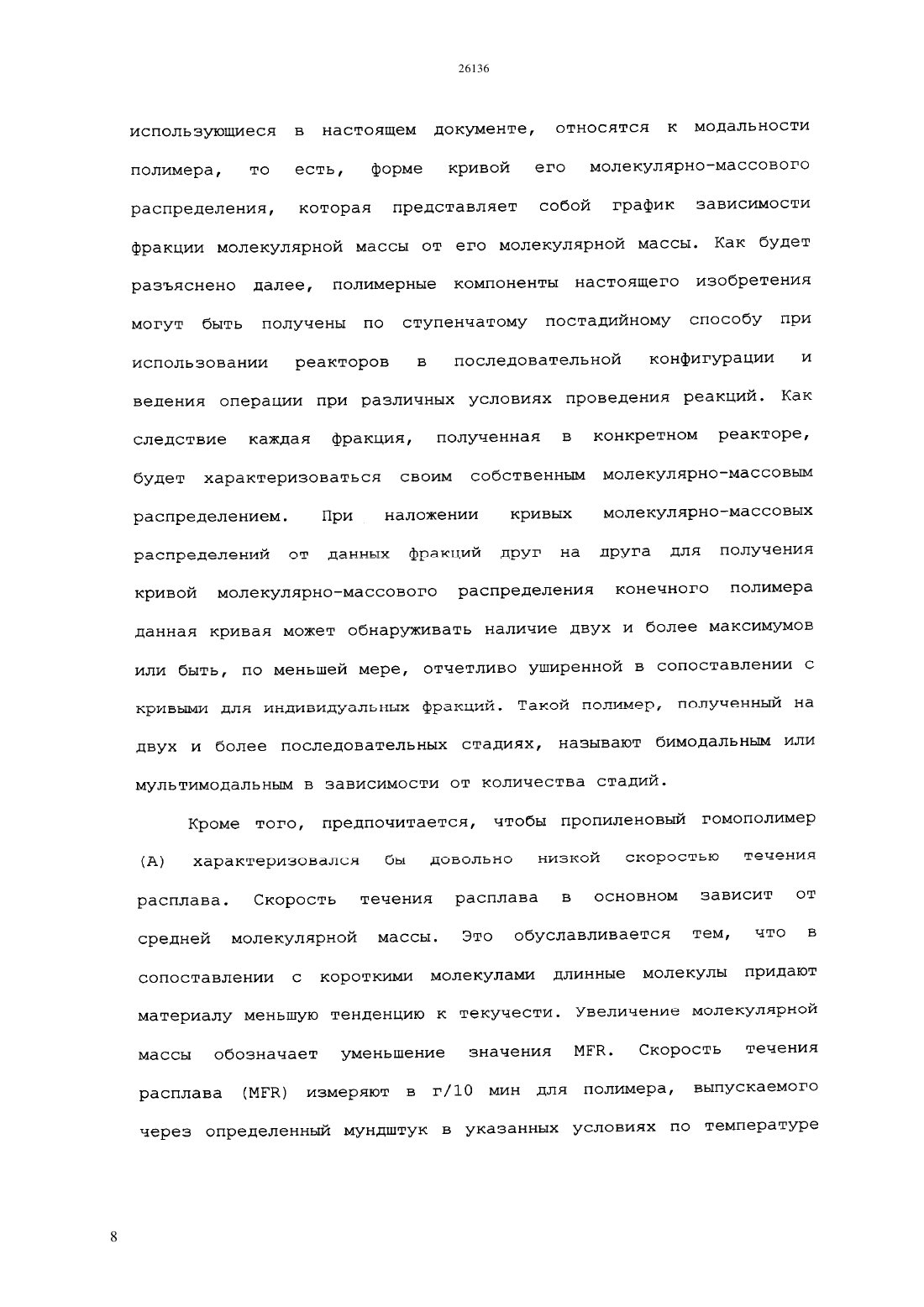

(51) 08 23/10 (2011.01) 08 23/14 (2011.01) 08 5/00 (2011.01) 16 9/12 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ПОЛИПРОПИЛЕНОВАЯ КОМПОЗИЦИЯ,СПОСОБ ПОЛУЧЕНИЯ И ПРИМЕНЕНИЕ ПРИ ИЗГОТОВЛЕНИИ ТРУБ И КАБЕЛЕЙ(57) Полипропиленовая композиция, содержащая пропиленовый гомополимер (А) и статистический пропилен-бутеновый сополимер(В), где полипропиленовая композиция является (нуклеированной.(73) БОРЕАЛИС ТЕКНОЛОДЖИ ОЙПолимеры на полипропиленовой основе демонстрируют множество характеристик,которыеделают их подходящими для использования во множестве областей применения,подобных кабелям, трубам, фитингам, формованным изделиям, пеноматериалам и тому подобному. Полипропилен в качестве материала трубы в основном используют в безнапорных областях применения, подобных защите кабелей, а также для кульвертов (например, для автомобильных и железнодорожных дорог), фитингов и профилей. Полипропилен также используют и для напорных труб, в основном для горячей воды, и технологических труб, то есть, для транспортирования жидкости, например, воды, во время которого текучая среда может находиться под давлением. Кроме того, транспортируемая текучая среда может иметь различные температуры, обычно в пределах температурного диапазона от приблизительно О до приблизительно 7 ОС. Хорошие свойства при высокой температуре у полипропилена по сравнению с другими полиолефинами зачастую используют для областей применения труб, но также и для областей применения кабелей. Используют все три основных типа пропиленовых полимеров, то есть, гомополимеры, статистические сополимеры и блок-сополимеры (то есть,гетерофазньте сополимеры).В общем случае материалы на полипропиленовой основе, 26136выбираемые для областей применения труб и кабелей, в результате должны приводить к получению продуктов, демонстрирующих превосходные эксплуатационные характеристики в испытании наДЭЙСТВИЭ ДЗВЛЭНИЯ, а также ВЫСОКУЮ ударную ВЯЗКОСТЬ ПРИданные свойства взаимосвязаны друг с другом и очень часто ведут себя конфликтующим образом, то есть, улучшение конкретного свойства может быть осуществлено только за счет ухудшения другого свойства.Жесткость может быть улучшена в результате увеличения в композиции количества гомополимера. Как следствие материал становится более хрупким, тем самым, в результате приводя к получению неудовлетворительных ударных свойств. Кроме того,высокая хрупкость обычно сопровождается пониженны сопротивлением медленному росту трещины, тем сам, оказывая негативное влияние на долговечность.Таким образом, предпринималось множество усилий,направленных на получение труб и кабелей, которые демонстрируюте эксплуатационные Аарактвршьвхшжух В гспытанэгт на ДЭЙСТВИ давления, то есть, улучшенное сопротивление растрескиванию при напряжении и, таким образом, сопротивление хрупкому разрушению. Однако, до сих пор было невозможно улучшить эксплуатационные характеристики в испытании на действие давления без ухудшения других важных свойств трубы или кабеля, подобных жесткости или ударопрочности трубы или кабеля.пропиленового сополимера, содержащего в качестве сомономера С 4 С 1 О аолефин, и этиленпропиленового каучука. Такие композиции характеризуются очень низкой жесткостью (см. примеры 2 И 3 международной заявки), а также неудовлетворительными являются и эксплуатационные характеристики в испытании на действие давленияВ документе ЕР 1344793 А 1 и статье авторов О 1 ап 9 2 Ьеп 9 ей а 1. (Ро 1 ушех 46 (22005) 31633174) описывается Внуклеированный гетерофазный пропиленовый сополимер, однако, они не относятся к Внуклеированной композиции, образованной из пропиленового гомополимера и статистического пропиленового сополимера.Автор А. Мепупаг (Ецореа Ро 1 уше Лоптпа 1 41 (2005) 669677) обсуждает Внуклеированные пропиленовые сополимеры,характеризующиеся высоким уровнем содержания этилена. Однако,автор Мепунаха не обращается к улучшению свойств труб при ИСПОЛЬЗОВЗНИИ В-нуклеированных пропиленовых СОПОЛИМЭРОВ,характеризующихся низким уровнем содержания этилена.В документе 05 2006/0177632 А 1 описываются Внуклеированные полимерные смеси на основе полиэтиленов но он не относится конкретно К П ЛИПРОПИЛЭНОВЪКМ СМЭСЯМ.Авторы 91 ап 9 2 пеп 9 ей а 1. (Ро 1 ушег 46 (2005) 31633174) описывают Внуклеированные гетерофазные пропиленовые сополимеры,включающие пропиленовую гомополимерную матрицу и этиленпропиленовый каучук. Однако, авторы 2 Ьеп 9 ей а 1. не обращаются к улучшению свойств трубы при использовании Внуклеированных пропиленовых сополимеров, характеризующихся низким уровнемкомбинация. Документ ЕР 1448631 В 1 также относится к пропиленовому сополимеРУ но не к смеси пропиленового гомополимера иВ документе ЕР 1724303 А 1 описывается гетерофазный пропиленовый сополимер, который, однако, не является Внуклеированным.Таким образом, цель настоящего изобретения заключается в предложении полимерной композиции, которая делает возможны изготовление труб, демонстрирующих превосходные эксплуатационные характеристики в испытании на действие давления при сохранении жесткости, а также ударопрочности на высоких уровнях. Кроме того, настоящее изобретение относится к трубам и кабелям,обладающим вышеупомянутыми свойствами.Открытие настоящего изобретения заключается в предложении Внуклеированной полипропиленовой композиции, образованной из гомополимерного компонента и сополимерного компонента. где предпочтительно Внуклеирование преимущественно проходит в гомополимерной части.Таким образом, настоящее изобретение относится к пропиленовой композиции, содержащейсополимер (В) предпочтительно статистический пропилен бутеновый сополимер (В) или статистический пропиленэтиленовый
