Скважинный фильтр

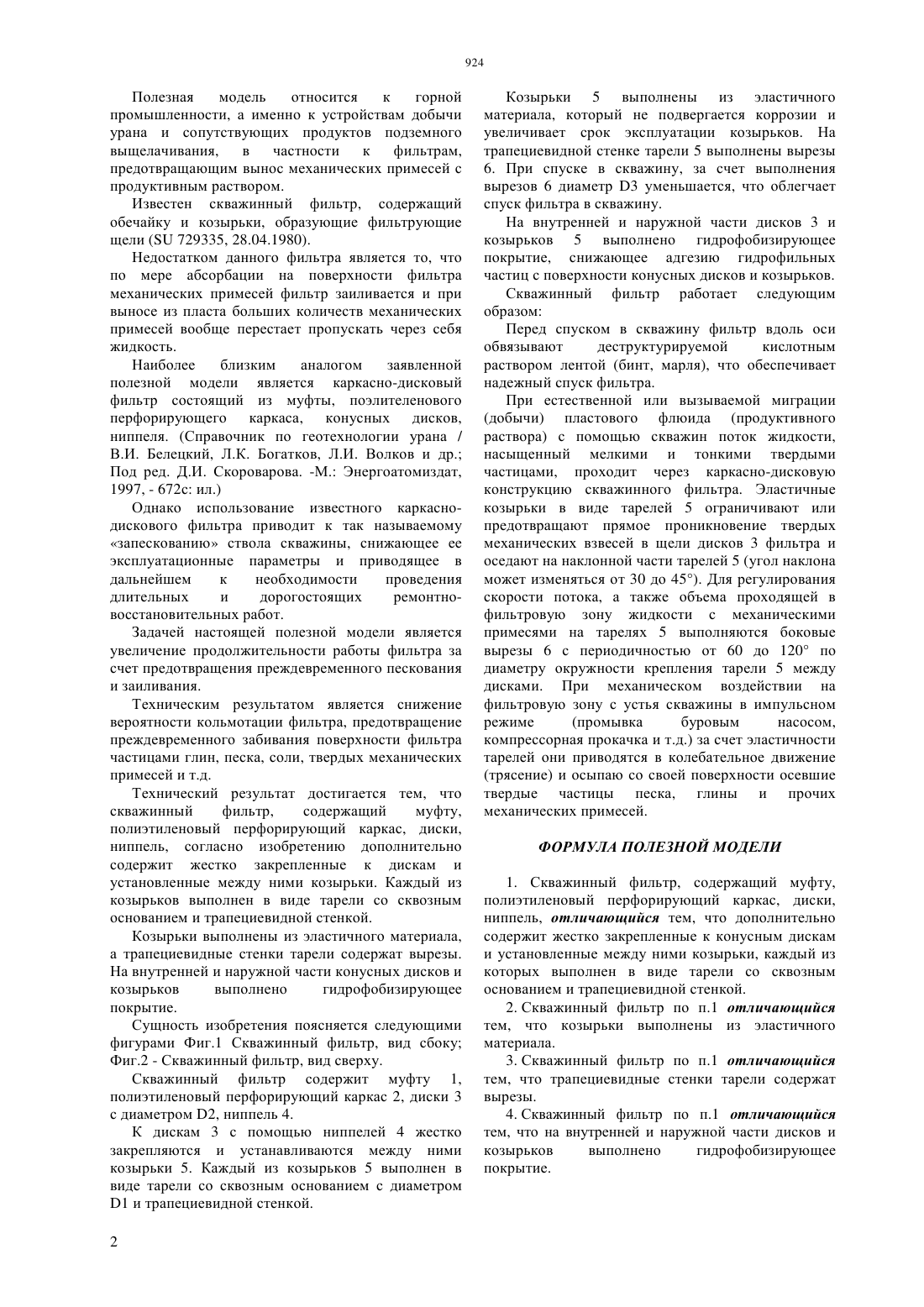

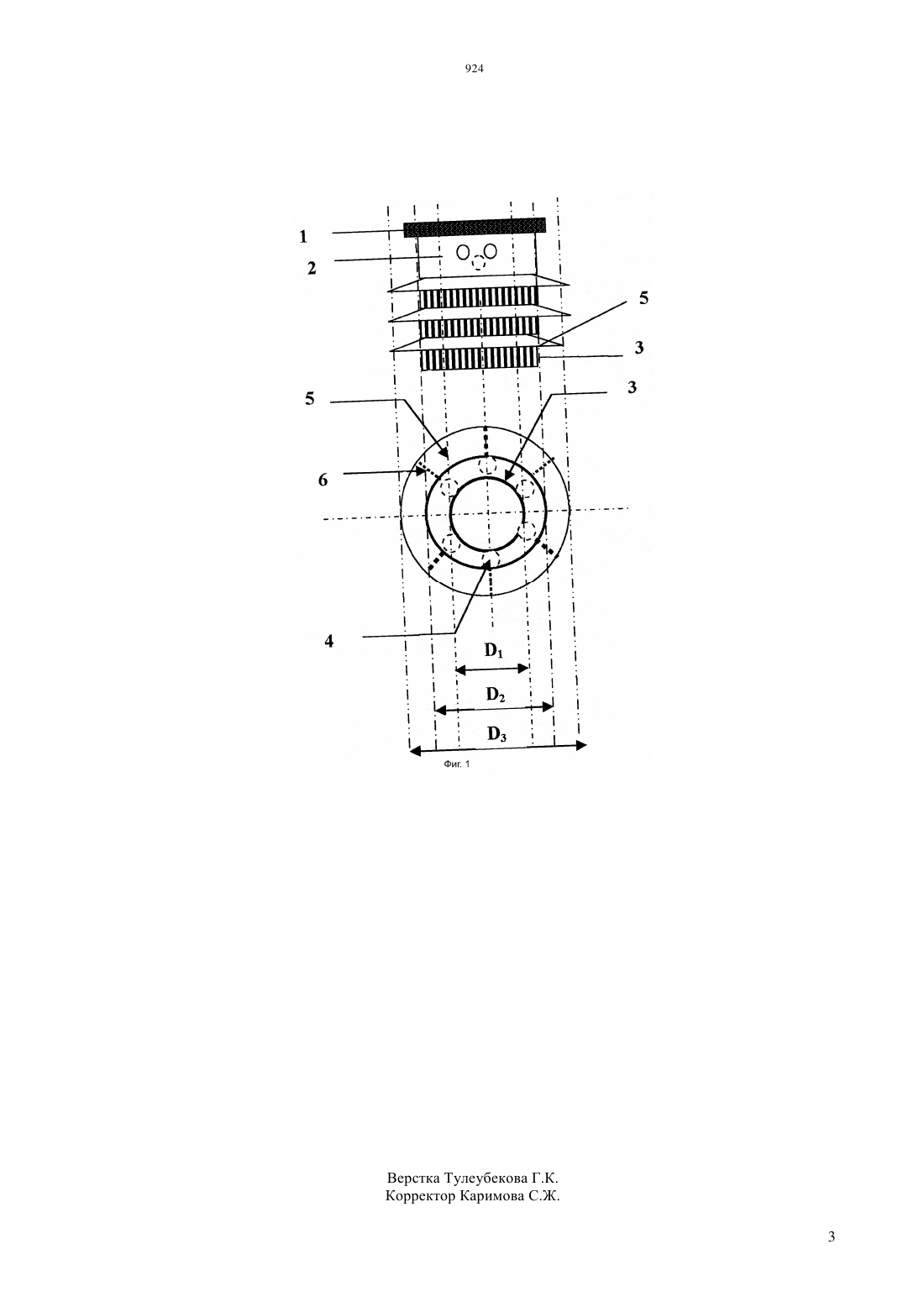

(51) 21 43/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ счет предотвращения преждевременного пескования и заиливания. Техническим результатом является снижение вероятности кольмотации фильтров,предотвращение преждевременного забивания поверхности фильтров частицами глин, песка, соли,твердых механических примесей и т.д. Технический результат достигается тем, что скважинный фильтр,содержащий муфту,полиэтиленовый перфорирующий каркас, диски,ниппель, согласно изобретению дополнительно содержит жестко закрепленные к дискам и установленные между ними козырьки. Каждый из козырьков выполнен в виде тарели со сквозным основанием и трапециевидной стенкой. Козырьки выполнены из эластичного материала,а трапециевидные стенки тарели содержат вырезы. На внутренней и наружной части дисков и козырьков выполнено гидрофобизирующее покрытие.(72) Мамытбеков Галымжан Куламкадырович Кожахметов Серик Касымович(73) Товарищество с ограниченной ответственностью Институт высоких технологий Мамытбеков Галымжан Куламкадырович(56) В.И. Белецкий, Л.К. Богатков, Н.И. Волков Справочник по геотехнологии урана. - М. Энергоатомиздат, 1997, с.672(57) Полезная модель относится к горной промышленности, а именно к устройствам добычи урана и сопутствующих продуктов подземного выщелачивания,в частности к фильтрам,предотвращающим вынос механических примесей с продуктивным раствором. Задачей настоящей полезной модели является увеличение продолжительности работы фильтра за Полезная модель относится к горной промышленности, а именно к устройствам добычи урана и сопутствующих продуктов подземного выщелачивания,в частности к фильтрам,предотвращающим вынос механических примесей с продуктивным раствором. Известен скважинный фильтр, содержащий обечайку и козырьки, образующие фильтрующие щели ( 729335, 28.04.1980). Недостатком данного фильтра является то, что по мере абсорбации на поверхности фильтра механических примесей фильтр заиливается и при выносе из пласта больших количеств механических примесей вообще перестает пропускать через себя жидкость. Наиболее близким аналогом заявленной полезной модели является каркасно-дисковый фильтр состоящий из муфты, поэлителенового перфорирующего каркаса, конусных дисков,ниппеля. (Справочник по геотехнологии урана / В.И. Белецкий, Л.К. Богатков, Л.И. Волков и др. Под ред. Д.И. Скороварова. -М. Энергоатомиздат,1997, - 672 с ил.) Однако использование известного каркаснодискового фильтра приводит к так называемому запескованию ствола скважины, снижающее ее эксплуатационные параметры и приводящее в дальнейшем к необходимости проведения длительных и дорогостоящих ремонтновосстановительных работ. Задачей настоящей полезной модели является увеличение продолжительности работы фильтра за счет предотвращения преждевременного пескования и заиливания. Техническим результатом является снижение вероятности кольмотации фильтра, предотвращение преждевременного забивания поверхности фильтра частицами глин, песка, соли, твердых механических примесей и т.д. Технический результат достигается тем, что скважинный фильтр,содержащий муфту,полиэтиленовый перфорирующий каркас, диски,ниппель, согласно изобретению дополнительно содержит жестко закрепленные к дискам и установленные между ними козырьки. Каждый из козырьков выполнен в виде тарели со сквозным основанием и трапециевидной стенкой. Козырьки выполнены из эластичного материала,а трапециевидные стенки тарели содержат вырезы. На внутренней и наружной части конусных дисков и козырьков выполнено гидрофобизирующее покрытие. Сущность изобретения поясняется следующими фигурами Фиг.1 Скважинный фильтр, вид сбоку Фиг.2 - Скважинный фильтр, вид сверху. Скважинный фильтр содержит муфту 1,полиэтиленовый перфорирующий каркас 2, диски 3 с диаметром 2, ниппель 4. К дискам 3 с помощью ниппелей 4 жестко закрепляются и устанавливаются между ними козырьки 5. Каждый из козырьков 5 выполнен в виде тарели со сквозным основанием с диаметром 1 и трапециевидной стенкой. 2 Козырьки 5 выполнены из эластичного материала, который не подвергается коррозии и увеличивает срок эксплуатации козырьков. На трапециевидной стенке тарели 5 выполнены вырезы 6. При спуске в скважину, за счет выполнения вырезов 6 диаметр 3 уменьшается, что облегчает спуск фильтра в скважину. На внутренней и наружной части дисков 3 и козырьков 5 выполнено гидрофобизирующее покрытие, снижающее адгезию гидрофильных частиц с поверхности конусных дисков и козырьков. Скважинный фильтр работает следующим образом Перед спуском в скважину фильтр вдоль оси обвязывают деструктурируемой кислотным раствором лентой (бинт, марля), что обеспечивает надежный спуск фильтра. При естественной или вызываемой миграции(добычи) пластового флюида (продуктивного раствора) с помощью скважин поток жидкости,насыщенный мелкими и тонкими твердыми частицами, проходит через каркасно-дисковую конструкцию скважинного фильтра. Эластичные козырьки в виде тарелей 5 ограничивают или предотвращают прямое проникновение твердых механических взвесей в щели дисков 3 фильтра и оседают на наклонной части тарелей 5 (угол наклона может изменяться от 30 до 45). Для регулирования скорости потока, а также объема проходящей в фильтровую зону жидкости с механическими примесями на тарелях 5 выполняются боковые вырезы 6 с периодичностью от 60 до 120 по диаметру окружности крепления тарели 5 между дисками. При механическом воздействии на фильтровую зону с устья скважины в импульсном режиме(промывка буровым насосом,компрессорная прокачка и т.д.) за счет эластичности тарелей они приводятся в колебательное движение(трясение) и осыпаю со своей поверхности осевшие твердые частицы песка, глины и прочих механических примесей. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Скважинный фильтр, содержащий муфту,полиэтиленовый перфорирующий каркас, диски,ниппель, отличающийся тем, что дополнительно содержит жестко закрепленные к конусным дискам и установленные между ними козырьки, каждый из которых выполнен в виде тарели со сквозным основанием и трапециевидной стенкой. 2. Скважинный фильтр по п.1 отличающийся тем, что козырьки выполнены из эластичного материала. 3. Скважинный фильтр по п.1 отличающийся тем, что трапециевидные стенки тарели содержат вырезы. 4. Скважинный фильтр по п.1 отличающийся тем, что на внутренней и наружной части дисков и козырьков выполнено гидрофобизирующее покрытие.
