Система подачи растворов для подземного выщелачивания металлов

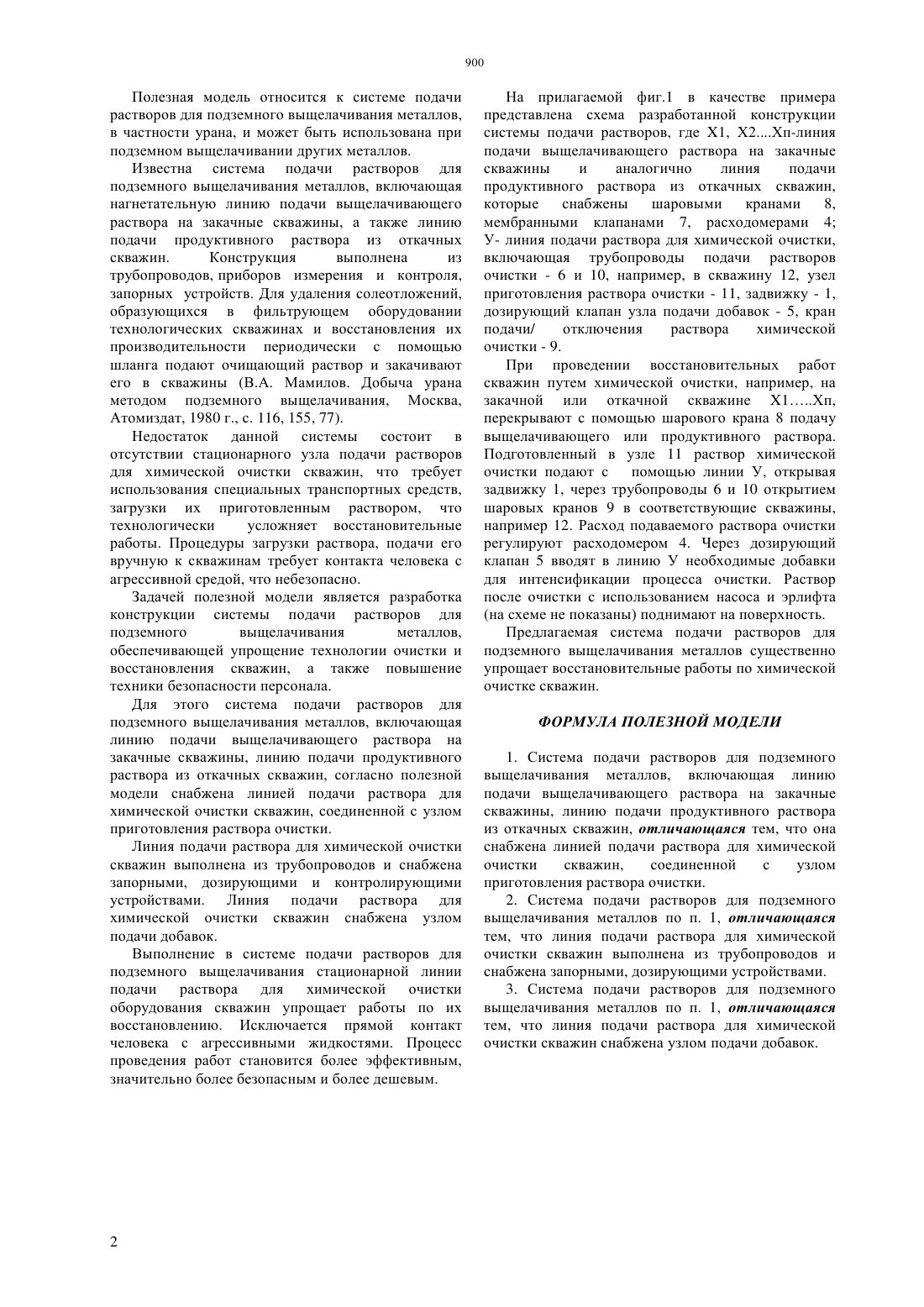

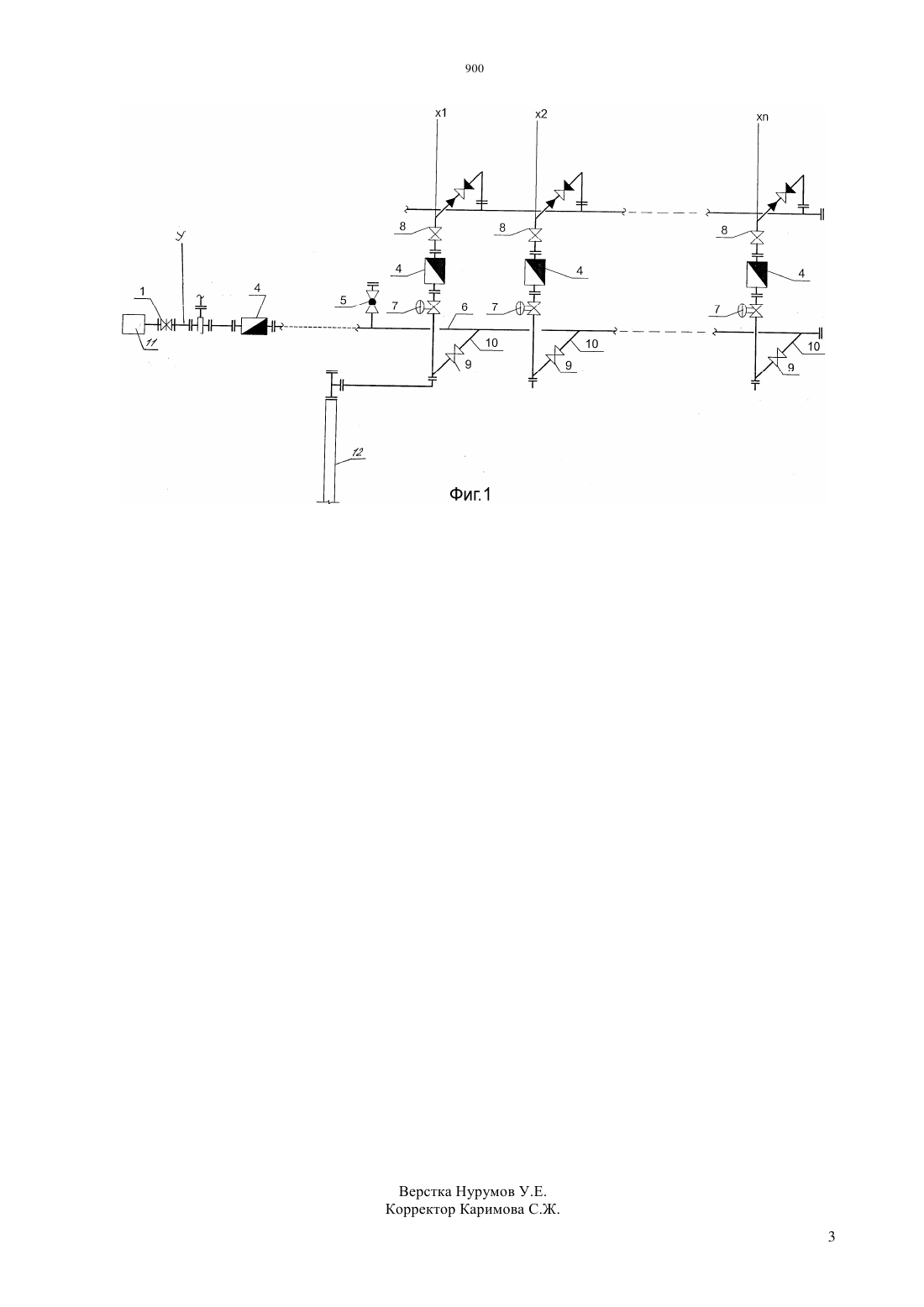

(51) 21 43/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Система подачи растворов для подземного выщелачивания металлов, включает линию подачи выщелачивающего раствора на закачные скважины,линию подачи продуктивного раствора из откачных скважин и дополнительно линию подачи раствора для химической очистки скважин, соединенную с узлом приготовления раствора очистки. Линия подачи раствора для химической очистки скважин выполнена из трубопроводов и снабжена запорными, дозирующими и контролирующими устройствами. Предлагаемая система подачи растворов для подземного выщелачивания металлов существенно упрощает восстановительные работы по химической очистке скважин.(72) Простаков Виктор Васильевич Шаванда Владимир Владимирович(56) Мамилов В.А. Добыча урана методом подземного выщелачивания. - М. Атомиздат, 1980,с. 116, 155, 77(54) СИСТЕМА ПОДАЧИ РАСТВОРОВ ДЛЯ ПОДЗЕМНОГО ВЫЩЕЛАЧИВАНИЯ МЕТАЛЛОВ(57) Полезная модель относится к системе подачи растворов для подземного выщелачивания металлов,в частности урана, и может быть использована при подземном выщелачивании других металлов. Полезная модель относится к системе подачи растворов для подземного выщелачивания металлов,в частности урана, и может быть использована при подземном выщелачивании других металлов. Известна система подачи растворов для подземного выщелачивания металлов, включающая нагнетательную линию подачи выщелачивающего раствора на закачные скважины, а также линию подачи продуктивного раствора из откачных скважин. Конструкция выполнена из трубопроводов, приборов измерения и контроля,запорных устройств. Для удаления солеотложений,образующихся в фильтрующем оборудовании технологических скважинах и восстановления их производительности периодически с помощью шланга подают очищающий раствор и закачивают его в скважины (В.А. Мамилов. Добыча урана методом подземного выщелачивания, Москва,Атомиздат, 1980 г., с. 116, 155, 77). Недостаток данной системы состоит в отсутствии стационарного узла подачи растворов для химической очистки скважин, что требует использования специальных транспортных средств,загрузки их приготовленным раствором, что технологически усложняет восстановительные работы. Процедуры загрузки раствора, подачи его вручную к скважинам требует контакта человека с агрессивной средой, что небезопасно. Задачей полезной модели является разработка конструкции системы подачи растворов для подземного выщелачивания металлов,обеспечивающей упрощение технологии очистки и восстановления скважин, а также повышение техники безопасности персонала. Для этого система подачи растворов для подземного выщелачивания металлов, включающая линию подачи выщелачивающего раствора на закачные скважины, линию подачи продуктивного раствора из откачных скважин, согласно полезной модели снабжена линией подачи раствора для химической очистки скважин, соединенной с узлом приготовления раствора очистки. Линия подачи раствора для химической очистки скважин выполнена из трубопроводов и снабжена запорными, дозирующими и контролирующими устройствами. Линия подачи раствора для химической очистки скважин снабжена узлом подачи добавок. Выполнение в системе подачи растворов для подземного выщелачивания стационарной линии подачи раствора для химической очистки оборудования скважин упрощает работы по их восстановлению. Исключается прямой контакт человека с агрессивными жидкостями. Процесс проведения работ становится более эффективным,значительно более безопасным и более дешевым. На прилагаемой фиг.1 в качестве примера представлена схема разработанной конструкции системы подачи растворов, где 1, Х 2 Хп-линия подачи выщелачивающего раствора на закачные скважины и аналогично линия подачи продуктивного раствора из откачных скважин,которые снабжены шаровыми кранами 8,мембранными клапанами 7, расходомерами 4 У- линия подачи раствора для химической очистки,включающая трубопроводы подачи растворов очистки - 6 и 10, например, в скважину 12, узел приготовления раствора очистки - 11, задвижку - 1,дозирующий клапан узла подачи добавок - 5, кран подачи/ отключения раствора химической очистки - 9. При проведении восстановительных работ скважин путем химической очистки, например, на закачной или откачной скважине 1 Хп,перекрывают с помощью шарового крана 8 подачу выщелачивающего или продуктивного раствора. Подготовленный в узле 11 раствор химической очистки подают с помощью линии У, открывая задвижку 1, через трубопроводы 6 и 10 открытием шаровых кранов 9 в соответствующие скважины,например 12. Расход подаваемого раствора очистки регулируют расходомером 4. Через дозирующий клапан 5 вводят в линию У необходимые добавки для интенсификации процесса очистки. Раствор после очистки с использованием насоса и эрлифта(на схеме не показаны) поднимают на поверхность. Предлагаемая система подачи растворов для подземного выщелачивания металлов существенно упрощает восстановительные работы по химической очистке скважин. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Система подачи растворов для подземного выщелачивания металлов, включающая линию подачи выщелачивающего раствора на закачные скважины, линию подачи продуктивного раствора из откачных скважин, отличающаяся тем, что она снабжена линией подачи раствора для химической очистки скважин,соединенной с узлом приготовления раствора очистки. 2. Система подачи растворов для подземного выщелачивания металлов по п. 1, отличающаяся тем, что линия подачи раствора для химической очистки скважин выполнена из трубопроводов и снабжена запорными, дозирующими устройствами. 3. Система подачи растворов для подземного выщелачивания металлов по п. 1, отличающаяся тем, что линия подачи раствора для химической очистки скважин снабжена узлом подачи добавок.
