Универсальный, сетевой, вертикальный подогреватель

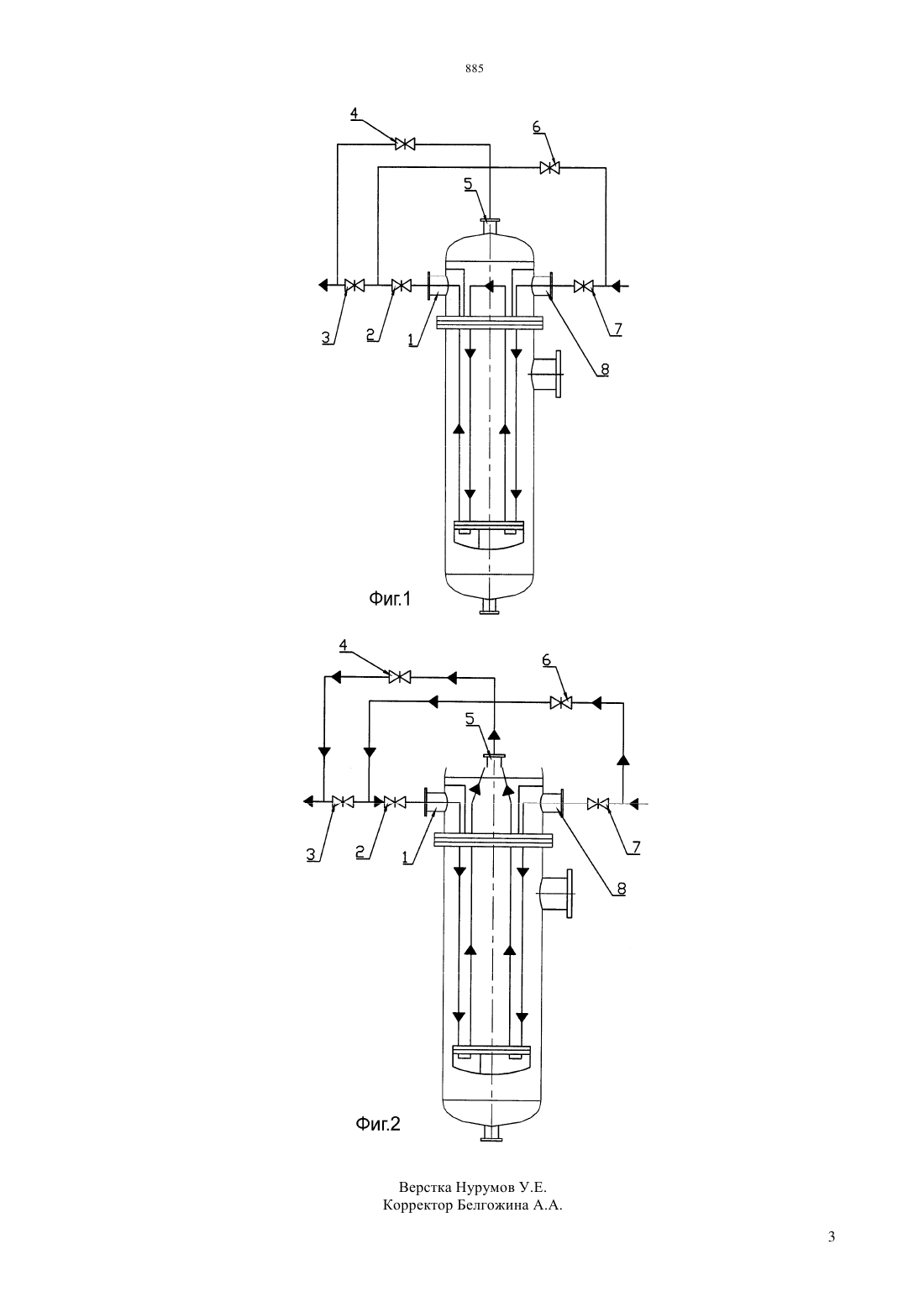

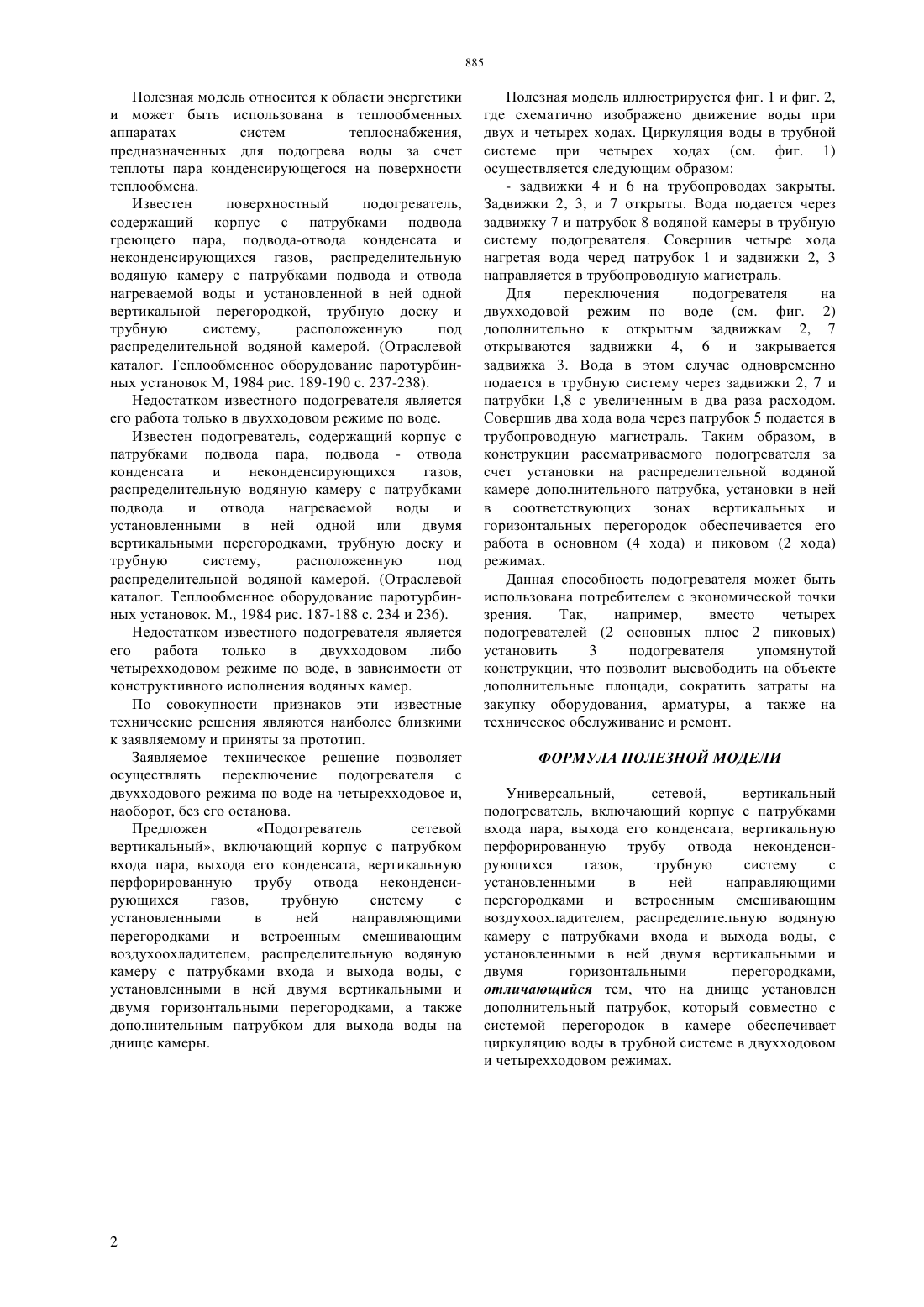

(51) 22 1/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ включающий корпус с патрубками входа пара,выхода его конденсата,вертикальную перфорированную трубу отвода неконденсирующихся газов, трубную систему с установленными в ней направляющими перегородками и встроенным смешивающим воздухоохладителем, распределительную водяную камеру с патрубками входа и выхода воды, с установленными в ней двумя вертикальными и двумя горизонтальными перегородками, а также дополнительным патрубком для выхода воды на днище камеры. Заявляемое техническое решение позволяет использовать подогреватель как в основном режиме при четырех ходах воды в трубной системе, так и в пиковом режиме при двух ходах воды с удвоенным расходом. Переключение подогревателя из одного режима на другой осуществляется соответствующими задвижками на трубопроводах без останова подогревателя. Универсальность конструкции подогревателя позволяет сократить количество резервных теплообменников на объектах эксплуатации и следовательно, значительно снизить материальные затраты.(72) Андреев Юрий ПавловичТершин Сергей Аркадьевич(73) Открытое акционерное общество Саратовский завод энергетического машиностроения ОАО САРЭНЭРГОМАШ(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Кучаева Ирина Гафиятовна Тусупова Меруерт Кырыкбаевна(56) Отраслевой каталог. Теплообменное оборудование паротурбинных установок. М.,рис. 187-188 с.234 и 236, 1984(57) Полезная модель универсального, сетевого,вертикального подогревателя относится к области энергетики и может быть использована в теплообменных аппаратах систем теплоснабжения,предназначенных для подогрева воды на тепловых электростанциях паром из отборов турбин, а в отопительно-производственных и отопительных котельных - паром котлов низкого давления. Предложен вертикальный теплообменник, 885 Полезная модель относится к области энергетики и может быть использована в теплообменных аппаратах систем теплоснабжения,предназначенных для подогрева воды за счет теплоты пара конденсирующегося на поверхности теплообмена. Известен поверхностный подогреватель,содержащий корпус с патрубками подвода греющего пара, подвода-отвода конденсата и неконденсирующихся газов, распределительную водяную камеру с патрубками подвода и отвода нагреваемой воды и установленной в ней одной вертикальной перегородкой, трубную доску и трубную систему,расположенную под распределительной водяной камерой. (Отраслевой каталог. Теплообменное оборудование паротурбинных установок М, 1984 рис. 189-190 с. 237-238). Недостатком известного подогревателя является его работа только в двухходовом режиме по воде. Известен подогреватель, содержащий корпус с патрубками подвода пара, подвода - отвода конденсата и неконденсирующихся газов,распределительную водяную камеру с патрубками подвода и отвода нагреваемой воды и установленными в ней одной или двумя вертикальными перегородками, трубную доску и трубную систему,расположенную под распределительной водяной камерой. (Отраслевой каталог. Теплообменное оборудование паротурбинных установок. М., 1984 рис. 187-188 с. 234 и 236). Недостатком известного подогревателя является его работа только в двухходовом либо четырехходовом режиме по воде, в зависимости от конструктивного исполнения водяных камер. По совокупности признаков эти известные технические решения являются наиболее близкими к заявляемому и приняты за прототип. Заявляемое техническое решение позволяет осуществлять переключение подогревателя с двухходового режима по воде на четырехходовое и,наоборот, без его останова. Предложен Подогреватель сетевой вертикальный, включающий корпус с патрубком входа пара, выхода его конденсата, вертикальную перфорированную трубу отвода неконденсирующихся газов,трубную систему с установленными в ней направляющими перегородками и встроенным смешивающим воздухоохладителем, распределительную водяную камеру с патрубками входа и выхода воды, с установленными в ней двумя вертикальными и двумя горизонтальными перегородками, а также дополнительным патрубком для выхода воды на днище камеры. Полезная модель иллюстрируется фиг. 1 и фиг. 2,где схематично изображено движение воды при двух и четырех ходах. Циркуляция воды в трубной системе при четырех ходах (см. фиг. 1) осуществляется следующим образом- задвижки 4 и 6 на трубопроводах закрыты. Задвижки 2, 3, и 7 открыты. Вода подается через задвижку 7 и патрубок 8 водяной камеры в трубную систему подогревателя. Совершив четыре хода нагретая вода черед патрубок 1 и задвижки 2, 3 направляется в трубопроводную магистраль. Для переключения подогревателя на двухходовой режим по воде (см. фиг. 2) дополнительно к открытым задвижкам 2, 7 открываются задвижки 4, 6 и закрывается задвижка 3. Вода в этом случае одновременно подается в трубную систему через задвижки 2, 7 и патрубки 1,8 с увеличенным в два раза расходом. Совершив два хода вода через патрубок 5 подается в трубопроводную магистраль. Таким образом, в конструкции рассматриваемого подогревателя за счет установки на распределительной водяной камере дополнительного патрубка, установки в ней в соответствующих зонах вертикальных и горизонтальных перегородок обеспечивается его работа в основном (4 хода) и пиковом (2 хода) режимах. Данная способность подогревателя может быть использована потребителем с экономической точки зрения. Так,например,вместо четырех подогревателей (2 основных плюс 2 пиковых) установить 3 подогревателя упомянутой конструкции, что позволит высвободить на объекте дополнительные площади, сократить затраты на закупку оборудования, арматуры, а также на техническое обслуживание и ремонт. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Универсальный,сетевой,вертикальный подогреватель, включающий корпус с патрубками входа пара, выхода его конденсата, вертикальную перфорированную трубу отвода неконденсирующихся газов,трубную систему с установленными в ней направляющими перегородками и встроенным смешивающим воздухоохладителем, распределительную водяную камеру с патрубками входа и выхода воды, с установленными в ней двумя вертикальными и двумя горизонтальными перегородками,отличающийся тем, что на днище установлен дополнительный патрубок, который совместно с системой перегородок в камере обеспечивает циркуляцию воды в трубной системе в двухходовом и четырехходовом режимах.
