Устройство для обучения в стрельбе из охотничьего оружия “Фазан”

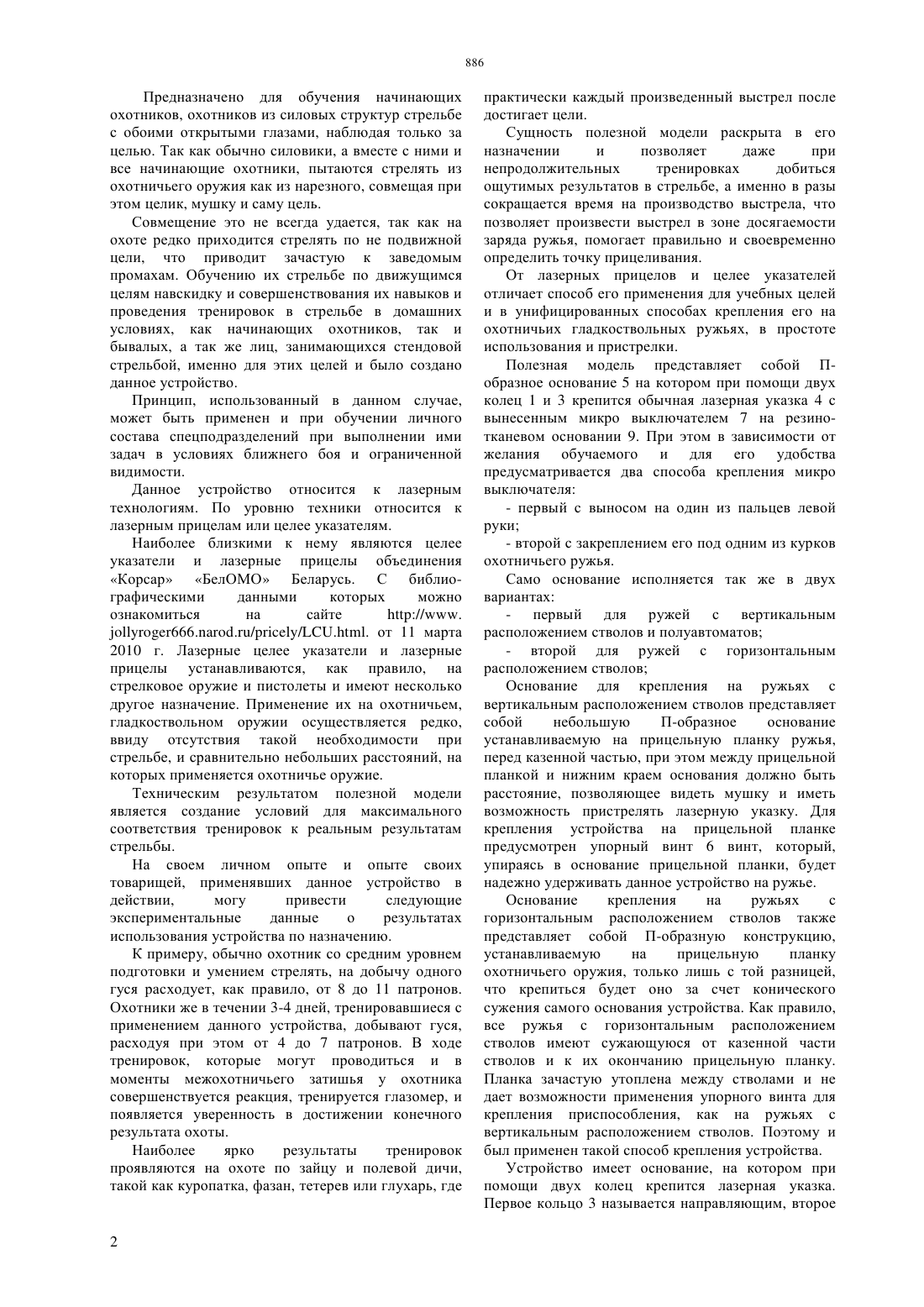

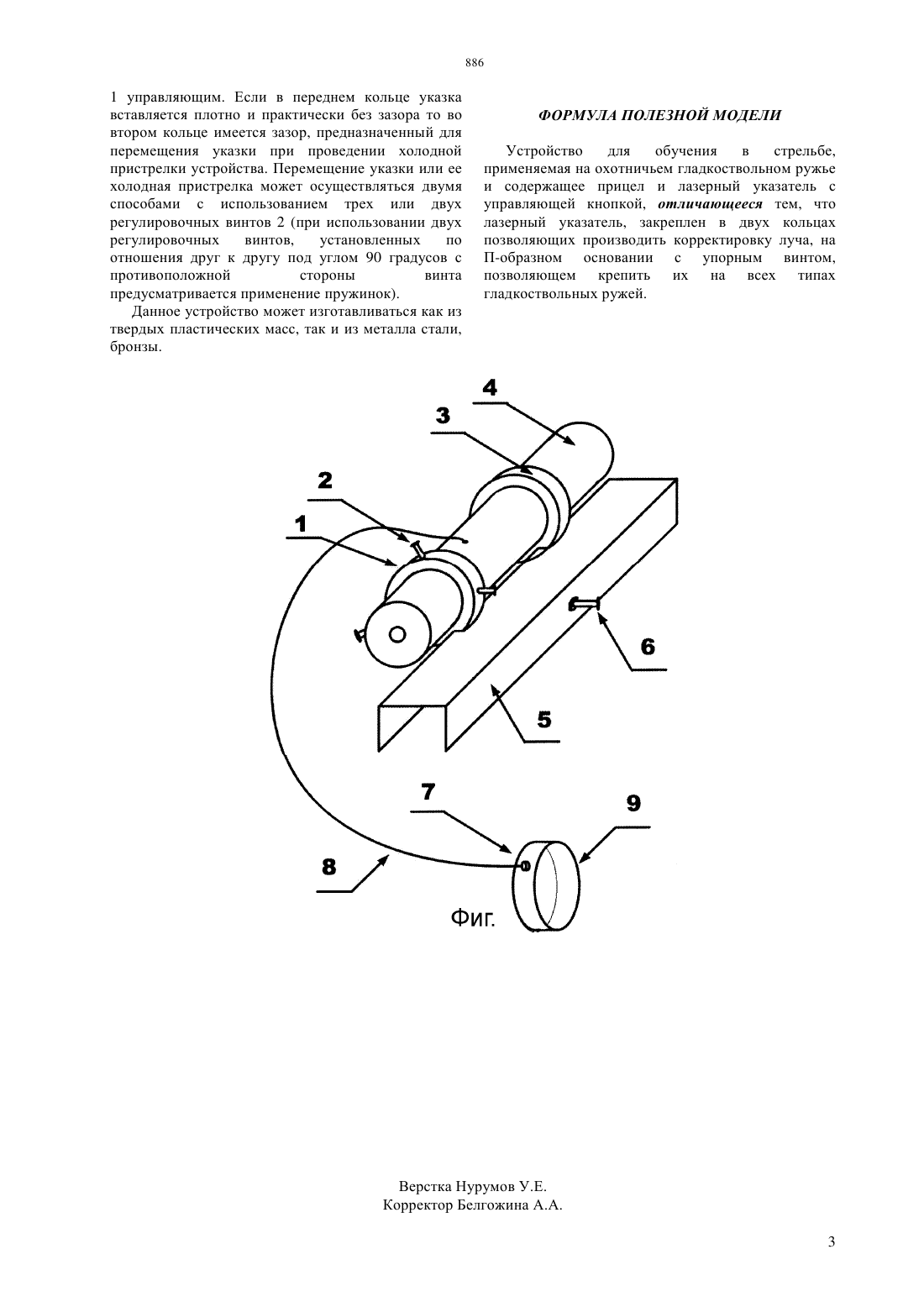

(51) 41 3/26 (2011.01) 41 1/18 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ соответствия тренировок к реальным результатам стрельбы. Модель, представляет из себя П-образную основу, на которой размещены два кольца внутри которых закреплена лазерная указка с вынесенным микровыключателем,позволяющим управлять лазерной указкой при проведении имитации выстрела. Переднее кольцо направляющее, заднее кольцо управляющее, позволяющее при каждой установке на оружие проводить холодную пристрелку оружия и прицела. Для пристрелки оружия предусмотрен зазор между прицельной планкой и основанием модели дающий возможность видеть мушку ружья и цель, что позволяет пристрелять оружие и прицел. Для удобства прицеливания лазерная указка закреплена со смещением влево или вправо, это позволяет охотнику или обучаемому лучше видеть цель и наблюдать за результатом с имитированного выстрела. Устройство в значительной мере позволяет сэкономить денежные средства охотника, так как повышается эффективность выстрела. При проведении опытных стрельб после непродолжительных тренировок результаты стрельбы по водоплавающей дичи повышаются, гдето в полтора раза, по боровой и полевой дичи в два раза.(56) Лазерные прицелы объединения Корсар БелОМО, .666/.,2010 г.(54) УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ В СТРЕЛЬБЕ ИЗ ОХОТНИЧЬЕГО ОРУЖИЯ ФАЗАН(57) Устройство для обучения в стрельбе из охотничьего оружия предназначено для обучения охотников стрельбе с обоими открытыми глазами,наблюдая только за целью. Полезная модель относится, к лазерным целее указателям или прицелам. С имеющимися прицелами и лазерными указателями, устройство для обучения в стрельбе связывает применение лазера и управляющей им кнопки, а отличается от них своим назначением для обучения в стрельбе из охотничьего гладкоствольного оружия,применением обычной лазерной указки,закрепленной в двух кольцах, позволяющих производить корректировку луча, на П-образном основании с упорным винтом, позволяющем крепить их на всех типах гладкоствольных ружей. Техническим результатом полезной модели является создание условий для максимального Предназначено для обучения начинающих охотников, охотников из силовых структур стрельбе с обоими открытыми глазами, наблюдая только за целью. Так как обычно силовики, а вместе с ними и все начинающие охотники, пытаются стрелять из охотничьего оружия как из нарезного, совмещая при этом целик, мушку и саму цель. Совмещение это не всегда удается, так как на охоте редко приходится стрелять по не подвижной цели, что приводит зачастую к заведомым промахам. Обучению их стрельбе по движущимся целям навскидку и совершенствования их навыков и проведения тренировок в стрельбе в домашних условиях, как начинающих охотников, так и бывалых, а так же лиц, занимающихся стендовой стрельбой, именно для этих целей и было создано данное устройство. Принцип, использованный в данном случае,может быть применен и при обучении личного состава спецподразделений при выполнении ими задач в условиях ближнего боя и ограниченной видимости. Данное устройство относится к лазерным технологиям. По уровню техники относится к лазерным прицелам или целее указателям. Наиболее близкими к нему являются целее указатели и лазерные прицелы объединения Корсар БелОМО Беларусь. С библиографическими данными которых можно ознакомиться на сайте//. 666// от 11 марта 2010 г. Лазерные целее указатели и лазерные прицелы устанавливаются, как правило, на стрелковое оружие и пистолеты и имеют несколько другое назначение. Применение их на охотничьем,гладкоствольном оружии осуществляется редко,ввиду отсутствия такой необходимости при стрельбе, и сравнительно небольших расстояний, на которых применяется охотничье оружие. Техническим результатом полезной модели является создание условий для максимального соответствия тренировок к реальным результатам стрельбы. На своем личном опыте и опыте своих товарищей, применявших данное устройство в действии,могу привести следующие экспериментальные данные о результатах использования устройства по назначению. К примеру, обычно охотник со средним уровнем подготовки и умением стрелять, на добычу одного гуся расходует, как правило, от 8 до 11 патронов. Охотники же в течении 3-4 дней, тренировавшиеся с применением данного устройства, добывают гуся,расходуя при этом от 4 до 7 патронов. В ходе тренировок, которые могут проводиться и в моменты межохотничьего затишья у охотника совершенствуется реакция, тренируется глазомер, и появляется уверенность в достижении конечного результата охоты. Наиболее ярко результаты тренировок проявляются на охоте по зайцу и полевой дичи,такой как куропатка, фазан, тетерев или глухарь, где практически каждый произведенный выстрел после достигает цели. Сущность полезной модели раскрыта в его назначении и позволяет даже при непродолжительных тренировках добиться ощутимых результатов в стрельбе, а именно в разы сокращается время на производство выстрела, что позволяет произвести выстрел в зоне досягаемости заряда ружья, помогает правильно и своевременно определить точку прицеливания. От лазерных прицелов и целее указателей отличает способ его применения для учебных целей и в унифицированных способах крепления его на охотничьих гладкоствольных ружьях, в простоте использования и пристрелки. Полезная модель представляет собой Побразное основание 5 на котором при помощи двух колец 1 и 3 крепится обычная лазерная указка 4 с вынесенным микро выключателем 7 на резинотканевом основании 9. При этом в зависимости от желания обучаемого и для его удобства предусматривается два способа крепления микро выключателя- первый с выносом на один из пальцев левой руки- второй с закреплением его под одним из курков охотничьего ружья. Само основание исполняется так же в двух вариантах- первый для ружей с вертикальным расположением стволов и полуавтоматов- второй для ружей с горизонтальным расположением стволов Основание для крепления на ружьях с вертикальным расположением стволов представляет собой небольшую П-образное основание устанавливаемую на прицельную планку ружья,перед казенной частью, при этом между прицельной планкой и нижним краем основания должно быть расстояние, позволяющее видеть мушку и иметь возможность пристрелять лазерную указку. Для крепления устройства на прицельной планке предусмотрен упорный винт 6 винт, который,упираясь в основание прицельной планки, будет надежно удерживать данное устройство на ружье. Основание крепления на ружьях с горизонтальным расположением стволов также представляет собой П-образную конструкцию,устанавливаемую на прицельную планку охотничьего оружия, только лишь с той разницей,что крепиться будет оно за счет конического сужения самого основания устройства. Как правило,все ружья с горизонтальным расположением стволов имеют сужающуюся от казенной части стволов и к их окончанию прицельную планку. Планка зачастую утоплена между стволами и не дает возможности применения упорного винта для крепления приспособления, как на ружьях с вертикальным расположением стволов. Поэтому и был применен такой способ крепления устройства. Устройство имеет основание, на котором при помощи двух колец крепится лазерная указка. Первое кольцо 3 называется направляющим, второе 1 управляющим. Если в переднем кольце указка вставляется плотно и практически без зазора то во втором кольце имеется зазор, предназначенный для перемещения указки при проведении холодной пристрелки устройства. Перемещение указки или ее холодная пристрелка может осуществляться двумя способами с использованием трех или двух регулировочных винтов 2 (при использовании двух регулировочных винтов,установленных по отношения друг к другу под углом 90 градусов с противоположной стороны винта предусматривается применение пружинок). Данное устройство может изготавливаться как из твердых пластических масс, так и из металла стали,бронзы. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для обучения в стрельбе,применяемая на охотничьем гладкоствольном ружье и содержащее прицел и лазерный указатель с управляющей кнопкой, отличающееся тем, что лазерный указатель, закреплен в двух кольцах позволяющих производить корректировку луча, на П-образном основании с упорным винтом,позволяющем крепить их на всех типах гладкоствольных ружей.
