Машина для предварительной очистки зерна

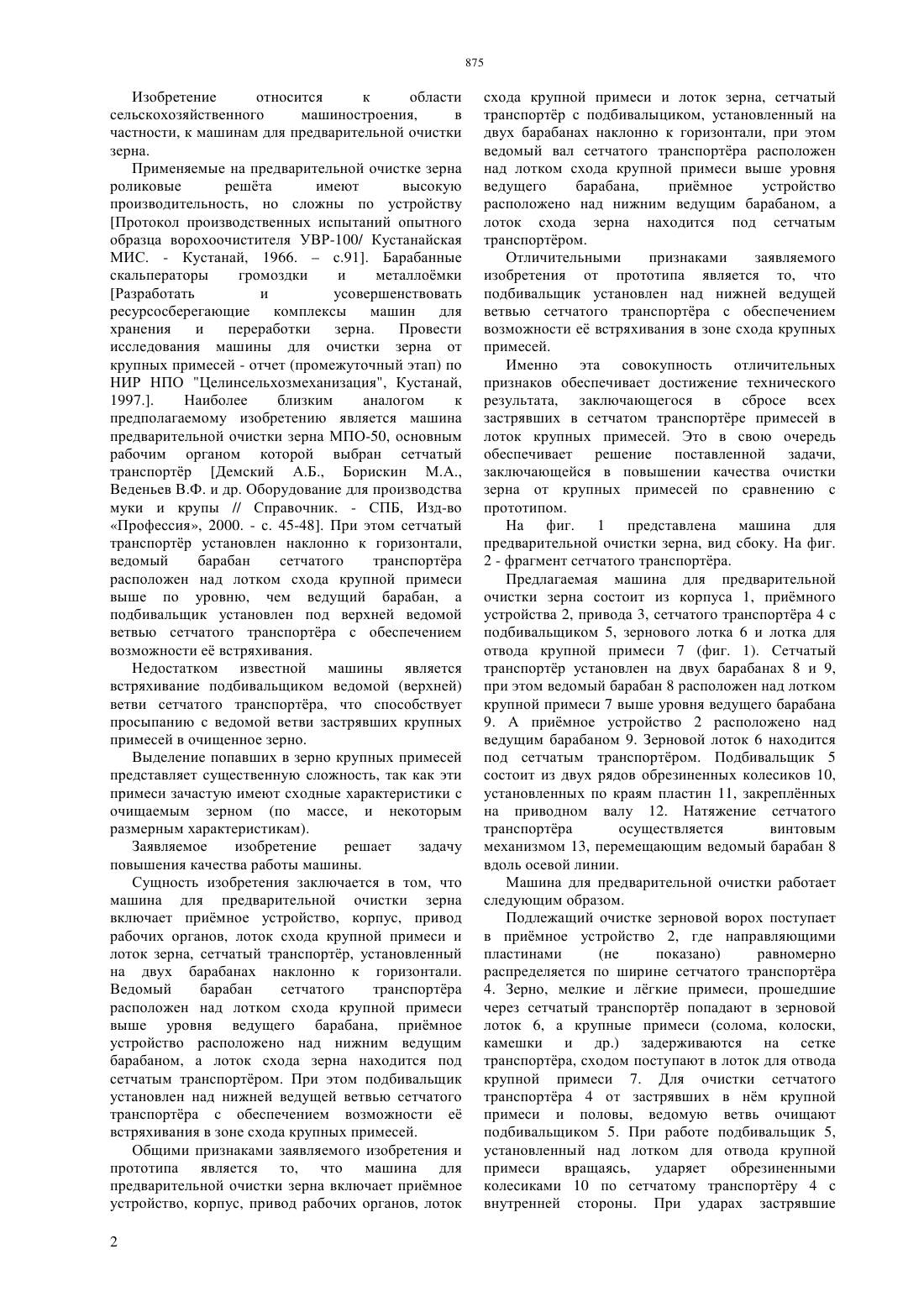

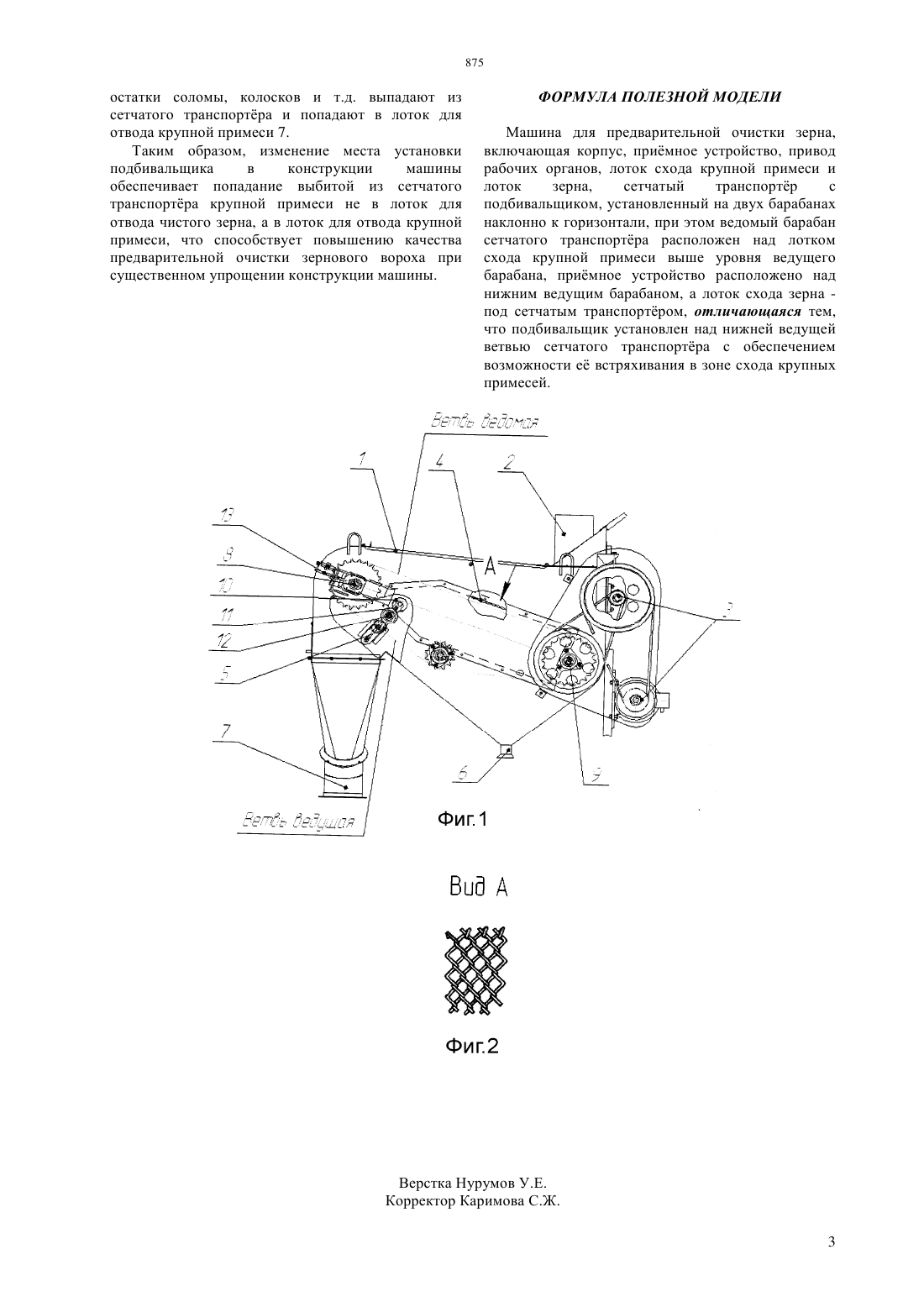

(51) 07 1/54 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ частности к машинам для предварительной очистки зерна. Машина для предварительной очистки зерна включает корпус, примное устройство, привод рабочих органов, лоток схода крупной примеси и лоток схода зерна, сетчатый транспортр с подбивальщиком. Сетчатый транспортр установлен на двух барабанах наклонно к горизонтали, ведомый барабан сетчатого транспортра расположен над лотком схода крупной примеси выше уровня ведущего барабана. Примное устройство расположено над нижним ведущим барабаном, а лоток схода зерна находится под сетчатым транспортром. При этом подбивальщик установлен над нижней ведущей ветвью сетчатого транспортра с обеспечением возможности е встряхивания в зоне схода крупных примесей. Изобретение решает задачу повышения качества очистки зерна от крупных примесей.(72) Астафьев Владимир Леонидович Лежнев Юрий Федорович Бирюков Николай Михайлович Мамедов Микаил Мурад-оглы Жуков Николай Максимович Шипотько Виктор Николаевич(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт механизации и электрификации сельского хозяйства(56) Демский А.Б., Борискин М.А., Веденьев В.Ф. и д.р. Оборудование для производства муки и крупы // Справочник. - СПБ, изд-во Профессия, 2000,с.45-48(54) МАШИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ЗЕРНА Изобретение относится к области сельскохозяйственного машиностроения,в частности, к машинам для предварительной очистки зерна. Применяемые на предварительной очистке зерна роликовые решта имеют высокую производительность, но сложны по устройству Протокол производственных испытаний опытного образца ворохоочистителя УВР-100/ Кустанайская МИС. - Кустанай, 1966.с.91. Барабанные скальператоры громоздки и металломки Разработать и усовершенствовать ресурсосберегающие комплексы машин для хранения и переработки зерна. Провести исследования машины для очистки зерна от крупных примесей - отчет (промежуточный этап) по НИР НПО Целинсельхозмеханизация, Кустанай,1997 Наиболее близким аналогом к предполагаемому изобретению является машина предварительной очистки зерна МПО-50, основным рабочим органом которой выбран сетчатый транспортр Демский А.Б., Борискин М.А.,Веденьев В.Ф. и др. Оборудование для производства муки и крупы // Справочник. - СПБ, Изд-во Профессия, 2000. - с. 45-48. При этом сетчатый транспортр установлен наклонно к горизонтали,ведомый барабан сетчатого транспортра расположен над лотком схода крупной примеси выше по уровню, чем ведущий барабан, а подбивальщик установлен под верхней ведомой ветвью сетчатого транспортра с обеспечением возможности е встряхивания. Недостатком известной машины является встряхивание подбивальщиком ведомой (верхней) ветви сетчатого транспортра, что способствует просыпанию с ведомой ветви застрявших крупных примесей в очищенное зерно. Выделение попавших в зерно крупных примесей представляет существенную сложность, так как эти примеси зачастую имеют сходные характеристики с очищаемым зерном (по массе, и некоторым размерным характеристикам). Заявляемое изобретение решает задачу повышения качества работы машины. Сущность изобретения заключается в том, что машина для предварительной очистки зерна включает примное устройство, корпус, привод рабочих органов, лоток схода крупной примеси и лоток зерна, сетчатый транспортр, установленный на двух барабанах наклонно к горизонтали. Ведомый барабан сетчатого транспортра расположен над лотком схода крупной примеси выше уровня ведущего барабана, примное устройство расположено над нижним ведущим барабаном, а лоток схода зерна находится под сетчатым транспортром. При этом подбивальщик установлен над нижней ведущей ветвью сетчатого транспортра с обеспечением возможности е встряхивания в зоне схода крупных примесей. Общими признаками заявляемого изобретения и прототипа является то, что машина для предварительной очистки зерна включает примное устройство, корпус, привод рабочих органов, лоток 2 схода крупной примеси и лоток зерна, сетчатый транспортр с подбивалыциком, установленный на двух барабанах наклонно к горизонтали, при этом ведомый вал сетчатого транспортра расположен над лотком схода крупной примеси выше уровня ведущего барабана,примное устройство расположено над нижним ведущим барабаном, а лоток схода зерна находится под сетчатым транспортром. Отличительными признаками заявляемого изобретения от прототипа является то, что подбивальщик установлен над нижней ведущей ветвью сетчатого транспортра с обеспечением возможности е встряхивания в зоне схода крупных примесей. Именно эта совокупность отличительных признаков обеспечивает достижение технического результата, заключающегося в сбросе всех застрявших в сетчатом транспортре примесей в лоток крупных примесей. Это в свою очередь обеспечивает решение поставленной задачи,заключающейся в повышении качества очистки зерна от крупных примесей по сравнению с прототипом. На фиг. 1 представлена машина для предварительной очистки зерна, вид сбоку. На фиг. 2 - фрагмент сетчатого транспортра. Предлагаемая машина для предварительной очистки зерна состоит из корпуса 1, примного устройства 2, привода 3, сетчатого транспортра 4 с подбивальщиком 5, зернового лотка 6 и лотка для отвода крупной примеси 7 (фиг. 1). Сетчатый транспортр установлен на двух барабанах 8 и 9,при этом ведомый барабан 8 расположен над лотком крупной примеси 7 выше уровня ведущего барабана 9. А примное устройство 2 расположено над ведущим барабаном 9. Зерновой лоток 6 находится под сетчатым транспортром. Подбивальщик 5 состоит из двух рядов обрезиненных колесиков 10,установленных по краям пластин 11, закреплнных на приводном валу 12. Натяжение сетчатого транспортра осуществляется винтовым механизмом 13, перемещающим ведомый барабан 8 вдоль осевой линии. Машина дляпредварительной очистки работает следующим образом. Подлежащий очистке зерновой ворох поступает в примное устройство 2, где направляющими пластинами(не показано) равномерно распределяется по ширине сетчатого транспортра 4. Зерно, мелкие и лгкие примеси, прошедшие через сетчатый транспортр попадают в зерновой лоток 6, а крупные примеси (солома, колоски,камешки и др.) задерживаются на сетке транспортра, сходом поступают в лоток для отвода крупной примеси 7. Для очистки сетчатого транспортра 4 от застрявших в нм крупной примеси и половы, ведомую ветвь очищают подбивальщиком 5. При работе подбивальщик 5,установленный над лотком для отвода крупной примеси вращаясь,ударяет обрезиненными колесиками 10 по сетчатому транспортру 4 с внутренней стороны. При ударах застрявшие остатки соломы, колосков и т.д. выпадают из сетчатого транспортра и попадают в лоток для отвода крупной примеси 7. Таким образом, изменение места установки подбивальщика в конструкции машины обеспечивает попадание выбитой из сетчатого транспортра крупной примеси не в лоток для отвода чистого зерна, а в лоток для отвода крупной примеси, что способствует повышению качества предварительной очистки зернового вороха при существенном упрощении конструкции машины. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Машина для предварительной очистки зерна,включающая корпус, примное устройство, привод рабочих органов, лоток схода крупной примеси и лоток зерна,сетчатый транспортр с подбивальщиком, установленный на двух барабанах наклонно к горизонтали, при этом ведомый барабан сетчатого транспортра расположен над лотком схода крупной примеси выше уровня ведущего барабана, примное устройство расположено над нижним ведущим барабаном, а лоток схода зерна под сетчатым транспортром, отличающаяся тем,что подбивальщик установлен над нижней ведущей ветвью сетчатого транспортра с обеспечением возможности е встряхивания в зоне схода крупных примесей.
