Терморегулятор горячей воды ТГВ-2

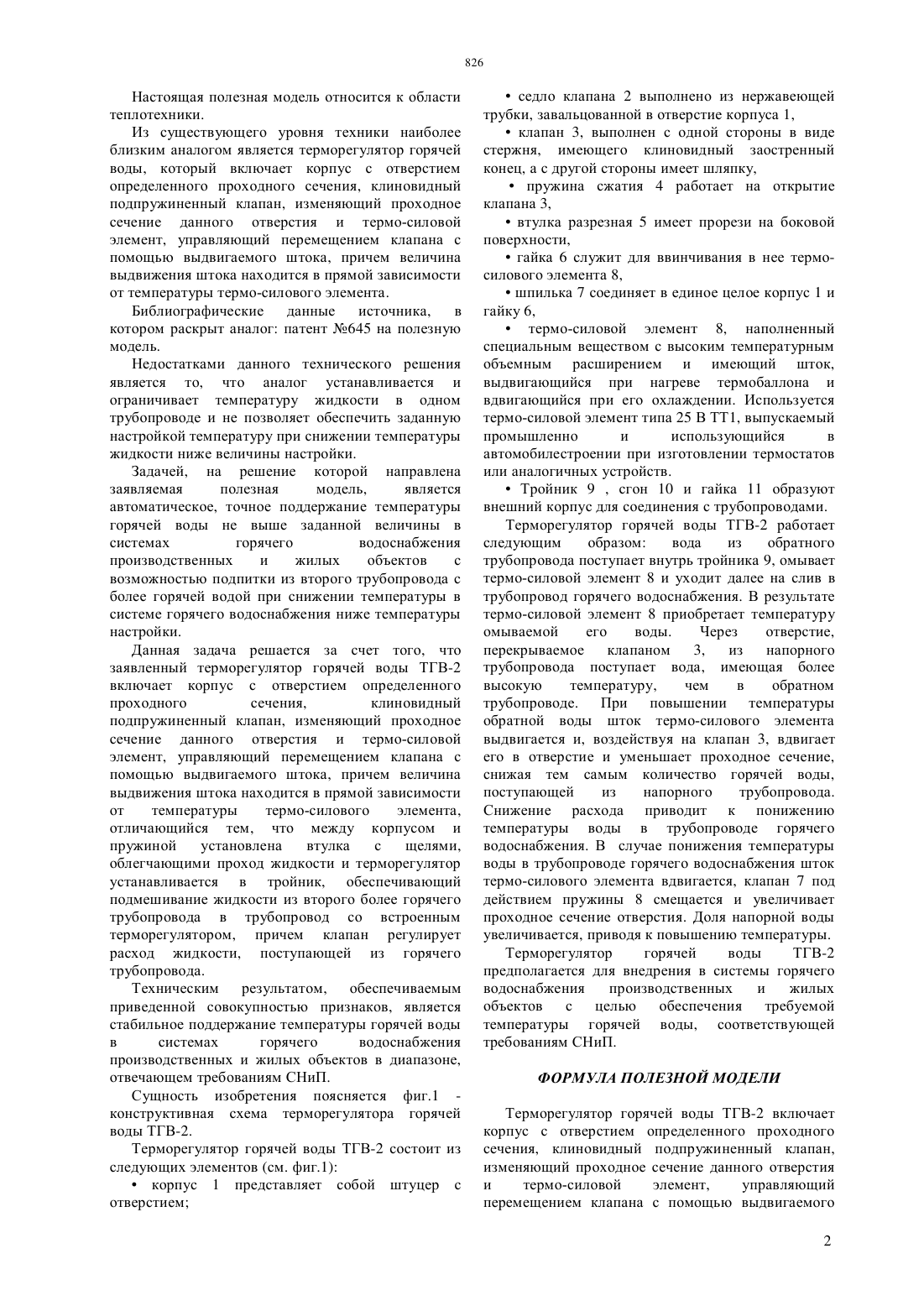

(51) 01 37/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ положения термо-силового элемента 8 служит гайка 6, закрепленная шпильками 7 к корпусу 1. Тройник 9 , сгон 10 и гайка 11 образуют внешний корпус для соединения с трубопроводами системы горячего водоснабжения. Управление клапаном осуществляется термосиловым элементом, выдвижение штока которого пропорционально повышению его температуры. Повышение температуры приводит к вводу клапана в отверстие и уменьшению проходного сечения отверстия. Принцип работы терморегулятора горячей воды ТГВ-2 основан на подмешивании доли более горячей воды из напорного трубопровода в обратную воду и подаче ее в трубопровод горячего водоснабжения. Задачей, для решения которой предназначен терморегулятор горячей воды ТГВ-2, является автоматическое и точное поддержание температуры горячей воды в заданном диапазоне величин в системах горячего водоснабжения производственных и жилых объектов за счет подпитки из напорного трубопровода с более горячей водой при снижении температуры в системе горячего водоснабжения ниже температуры настройки. Техническим результатом использования терморегулятора горячей воды ТГВ-2 является стабильное поддержание температуры горячей воды в системах горячего водоснабжения производственных и жилых объектов в диапазоне,отвечающем требованиям нормативных документов.(56) Патент на полезную модель РК 645, 01 37/00, 15.12.2010(54) ТЕРМОРЕГУЛЯТОР ГОРЯЧЕЙ ВОДЫ ТГВ-2(57) Терморегулятор горячей воды ТГВ-2 относится к области теплотехники и предназначен для применения в качестве регулирующего устройства в системах горячего водоснабжения производственных и жилых объектов и обеспечивающего температуру горячей воды в заданном нормативными документами диапазоне. Терморегулятор горячей воды ТГВ-2 (см. фиг.1) состоит из корпуса 1, в отверстие которого завальцовано седло клапана 2 выполненое из нержавеющей трубки. Отверстие перекрывается клапаном 3, выполненым в виде стержня с одной стороны имеющего клиновидный заостренный конец, а с другой стороны имеет шляпку, в которую с одной стороны упирается пружина 4 работающая на открытие клапана, а с другой стороны шток термо-силового элемента 8. Термо-силовой элемент типа 25 В ТТ 1 наполнен специальным веществом с высоким температурным объемным расширением и имеет шток, выдвигающийся при нагреве и вдвигающийся при охлаждении. Между седлом и пружиной установлена втулка разрезная 5 имеющая прорези на боковой поверхности для облегчения прохода воды. Для установки и регулировки Настоящая полезная модель относится к области теплотехники. Из существующего уровня техники наиболее близким аналогом является терморегулятор горячей воды, который включает корпус с отверстием определенного проходного сечения, клиновидный подпружиненный клапан, изменяющий проходное сечение данного отверстия и термо-силовой элемент, управляющий перемещением клапана с помощью выдвигаемого штока, причем величина выдвижения штока находится в прямой зависимости от температуры термо-силового элемента. Библиографические данные источника, в котором раскрыт аналог патент 645 на полезную модель. Недостатками данного технического решения является то, что аналог устанавливается и ограничивает температуру жидкости в одном трубопроводе и не позволяет обеспечить заданную настройкой температуру при снижении температуры жидкости ниже величины настройки. Задачей, на решение которой направлена заявляемая полезная модель,является автоматическое, точное поддержание температуры горячей воды не выше заданной величины в системах горячего водоснабжения производственных и жилых объектов с возможностью подпитки из второго трубопровода с более горячей водой при снижении температуры в системе горячего водоснабжения ниже температуры настройки. Данная задача решается за счет того, что заявленный терморегулятор горячей воды ТГВ-2 включает корпус с отверстием определенного проходного сечения,клиновидный подпружиненный клапан, изменяющий проходное сечение данного отверстия и термо-силовой элемент, управляющий перемещением клапана с помощью выдвигаемого штока, причем величина выдвижения штока находится в прямой зависимости от температуры термо-силового элемента,отличающийся тем, что между корпусом и пружиной установлена втулка с щелями,облегчающими проход жидкости и терморегулятор устанавливается в тройник, обеспечивающий подмешивание жидкости из второго более горячего трубопровода в трубопровод со встроенным терморегулятором, причем клапан регулирует расход жидкости, поступающей из горячего трубопровода. Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является стабильное поддержание температуры горячей воды в системах горячего водоснабжения производственных и жилых объектов в диапазоне,отвечающем требованиям СНиП. Сущность изобретения поясняется фиг.1 конструктивная схема терморегулятора горячей воды ТГВ-2. Терморегулятор горячей воды ТГВ-2 состоит из следующих элементов (см. фиг.1)корпус 1 представляет собой штуцер с отверстием седло клапана 2 выполнено из нержавеющей трубки, завальцованной в отверстие корпуса 1, клапан 3, выполнен с одной стороны в виде стержня, имеющего клиновидный заостренный конец, а с другой стороны имеет шляпку, пружина сжатия 4 работает на открытие клапана 3, втулка разрезная 5 имеет прорези на боковой поверхности, гайка 6 служит для ввинчивания в нее термосилового элемента 8, шпилька 7 соединяет в единое целое корпус 1 и гайку 6, термо-силовой элемент 8, наполненный специальным веществом с высоким температурным объемным расширением и имеющий шток,выдвигающийся при нагреве термобаллона и вдвигающийся при его охлаждении. Используется термо-силовой элемент типа 25 В ТТ 1, выпускаемый промышленно и использующийся в автомобилестроении при изготовлении термостатов или аналогичных устройств.Тройник 9 , сгон 10 и гайка 11 образуют внешний корпус для соединения с трубопроводами. Терморегулятор горячей воды ТГВ-2 работает следующим образом вода из обратного трубопровода поступает внутрь тройника 9, омывает термо-силовой элемент 8 и уходит далее на слив в трубопровод горячего водоснабжения. В результате термо-силовой элемент 8 приобретает температуру омываемой его воды. Через отверстие,перекрываемое клапаном 3, из напорного трубопровода поступает вода, имеющая более высокую температуру,чем в обратном трубопроводе. При повышении температуры обратной воды шток термо-силового элемента выдвигается и, воздействуя на клапан 3, вдвигает его в отверстие и уменьшает проходное сечение,снижая тем самым количество горячей воды,поступающей из напорного трубопровода. Снижение расхода приводит к понижению температуры воды в трубопроводе горячего водоснабжения. В случае понижения температуры воды в трубопроводе горячего водоснабжения шток термо-силового элемента вдвигается, клапан 7 под действием пружины 8 смещается и увеличивает проходное сечение отверстия. Доля напорной воды увеличивается, приводя к повышению температуры. Терморегулятор горячей воды ТГВ-2 предполагается для внедрения в системы горячего водоснабжения производственных и жилых объектов с целью обеспечения требуемой температуры горячей воды, соответствующей требованиям СНиП. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Терморегулятор горячей воды ТГВ-2 включает корпус с отверстием определенного проходного сечения, клиновидный подпружиненный клапан,изменяющий проходное сечение данного отверстия и термо-силовой элемент,управляющий перемещением клапана с помощью выдвигаемого 2 штока, причем величина выдвижения штока находится в прямой зависимости от температуры термо-силового элемента, отличающийся тем, что между корпусом и пружиной установлена втулка с щелями, обеспечивающими свободный проход жидкости и терморегулятор устанавливается в тройник, в котором происходит подмешивание жидкости из второго более горячего трубопровода в трубопровод со встроенным терморегулятором,причем клапан регулирует расход жидкости,поступающей из более горячего трубопровода.
