Терморегулятор обратной сетевой воды ТОСВ-2

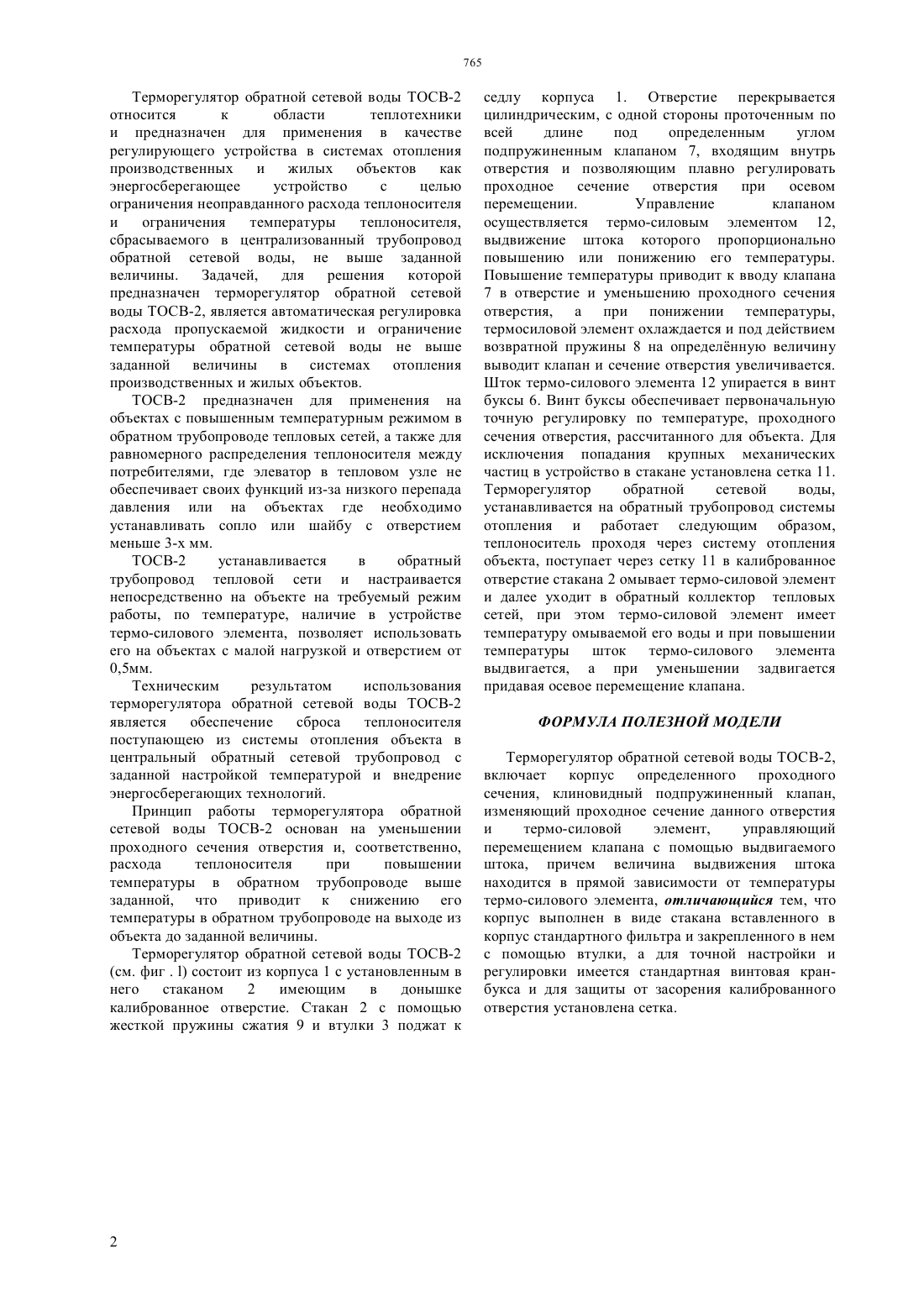

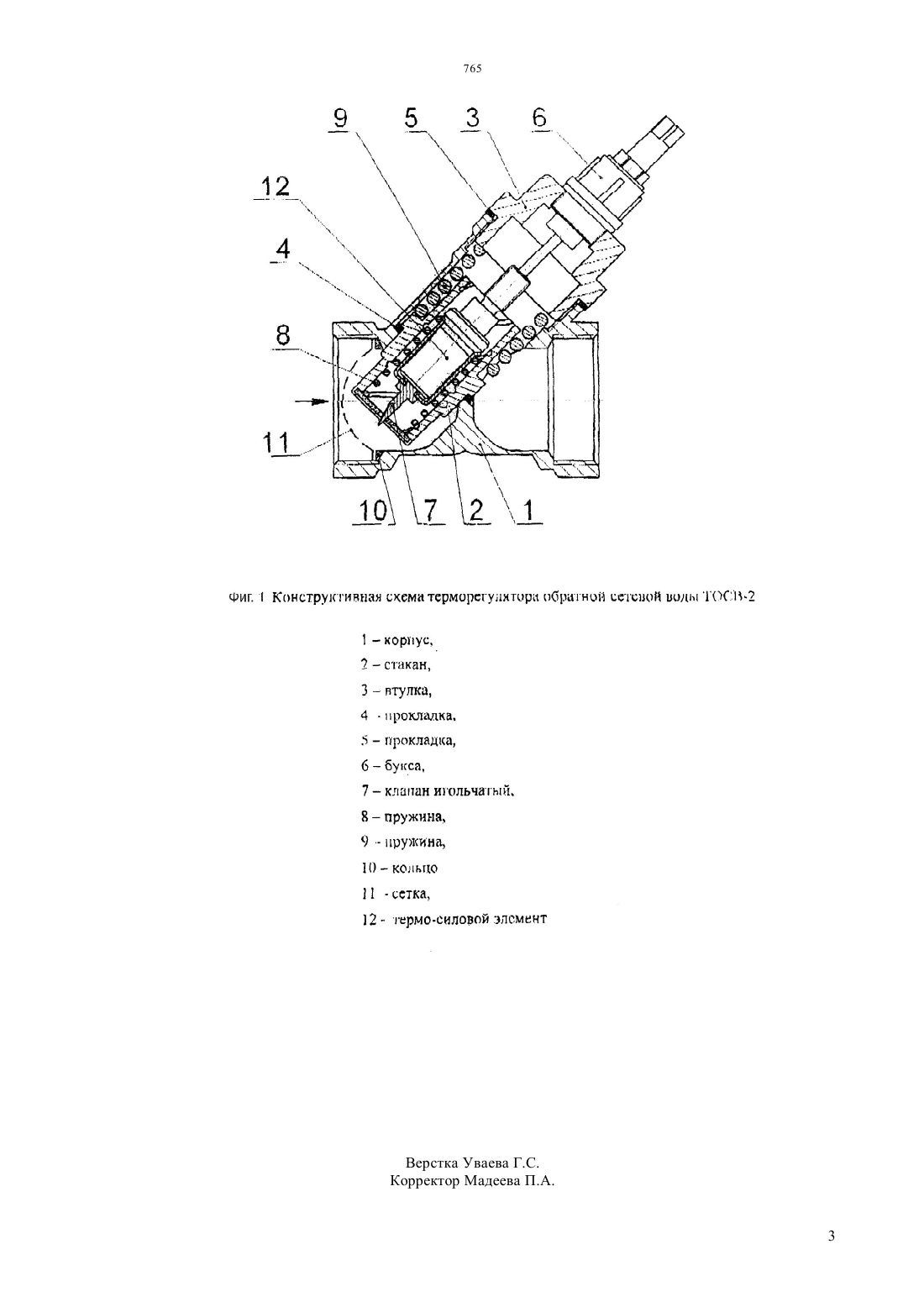

(51) 01 37/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ обратной сетевой воды, не выше заданной величины. Техническим результатом использования терморегулятора обратной сетевой воды ТОСВ-2 является обеспечение сброса теплоносителя поступающего из системы отопления объекта в центральный обратный сетевой трубопровод с заданной настройкой температурой и внедрение энергосберегающих технологий. Принцип работы терморегулятора обратной сетевой воды ТОСВ-2, основан на уменьшении проходного сечения отверстия и, соответственно,расхода теплоносителя при повышении температуры в обратном трубопроводе выше заданной, что приводит к снижению скорости потока теплоносителя и понижению его температуры в обратном трубопроводе на выходе из объекта до заданной величины.(56) В.И. Манюк, Я.И. Каплинский, Э.В. Хиж, А.И. Манюк, В.К. Ильин Наладка и эксплуатация водяных тепловых сетей, М., Стройиздат, 1988,стр.71(54) ТЕРМОРЕГУЛЯТОР ОБРАТНОЙ СЕТЕВОЙ ВОДЫ ТОСВ-2(57) Терморегулятор обратной сетевой воды ТОСВ- 2 относится к области теплотехники и предназначен для применения в качестве регулирующего устройства в системах отопления производственных и жилых объектов как энергосберегающее устройство с целью ограничения неоправданного расхода теплоносителя и ограничения температуры теплоносителя,сбрасываемого в централизованный трубопровод Терморегулятор обратной сетевой воды ТОСВ-2 относится к области теплотехники и предназначен для применения в качестве регулирующего устройства в системах отопления производственных и жилых объектов как энергосберегающее устройство с целью ограничения неоправданного расхода теплоносителя и ограничения температуры теплоносителя,сбрасываемого в централизованный трубопровод обратной сетевой воды, не выше заданной величины. Задачей, для решения которой предназначен терморегулятор обратной сетевой воды ТОСВ-2, является автоматическая регулировка расхода пропускаемой жидкости и ограничение температуры обратной сетевой воды не выше заданной величины в системах отопления производственных и жилых объектов. ТОСВ-2 предназначен для применения на объектах с повышенным температурным режимом в обратном трубопроводе тепловых сетей, а также для равномерного распределения теплоносителя между потребителями, где элеватор в тепловом узле не обеспечивает своих функций из-за низкого перепада давления или на объектах где необходимо устанавливать сопло или шайбу с отверстием меньше 3-х мм. ТОСВ-2 устанавливается в обратный трубопровод тепловой сети и настраивается непосредственно на объекте на требуемый режим работы, по температуре, наличие в устройстве термо-силового элемента, позволяет использовать его на объектах с малой нагрузкой и отверстием от 0,5 мм. Техническим результатом использования терморегулятора обратной сетевой воды ТОСВ-2 является обеспечение сброса теплоносителя поступающею из системы отопления объекта в центральный обратный сетевой трубопровод с заданной настройкой температурой и внедрение энергосберегающих технологий. Принцип работы терморегулятора обратной сетевой воды ТОСВ-2 основан на уменьшении проходного сечения отверстия и, соответственно,расхода теплоносителя при повышении температуры в обратном трубопроводе выше заданной, что приводит к снижению его температуры в обратном трубопроводе на выходе из объекта до заданной величины. Терморегулятор обратной сетевой воды ТОСВ-2(см. фиг . ) состоит из корпуса 1 с установленным в него стаканом 2 имеющим в донышке калиброванное отверстие. Стакан 2 с помощью жесткой пружины сжатия 9 и втулки 3 поджат к седлу корпуса 1. Отверстие перекрывается цилиндрическим, с одной стороны проточенным по всей длине под определенным углом подпружиненным клапаном 7, входящим внутрь отверстия и позволяющим плавно регулировать проходное сечение отверстия при осевом перемещении. Управление клапаном осуществляется термо-силовым элементом 12,выдвижение штока которого пропорционально повышению или понижению его температуры. Повышение температуры приводит к вводу клапана 7 в отверстие и уменьшению проходного сечения отверстия, а при понижении температуры,термосиловой элемент охлаждается и под действием возвратной пружины 8 на определнную величину выводит клапан и сечение отверстия увеличивается. Шток термо-силового элемента 12 упирается в винт буксы 6. Винт буксы обеспечивает первоначальную точную регулировку по температуре, проходного сечения отверстия, рассчитанного для объекта. Для исключения попадания крупных механических частиц в устройство в стакане установлена сетка 11. Терморегулятор обратной сетевой воды,устанавливается на обратный трубопровод системы отопления и работает следующим образом,теплоноситель проходя через систему отопления объекта, поступает через сетку 11 в калиброванное отверстие стакана 2 омывает термо-силовой элемент и далее уходит в обратный коллектор тепловых сетей, при этом термо-силовой элемент имеет температуру омываемой его воды и при повышении температуры шток термо-силового элемента выдвигается, а при уменьшении задвигается придавая осевое перемещение клапана. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Терморегулятор обратной сетевой воды ТОСВ-2,включает корпус определенного проходного сечения, клиновидный подпружиненный клапан,изменяющий проходное сечение данного отверстия и термо-силовой элемент,управляющий перемещением клапана с помощью выдвигаемого штока, причем величина выдвижения штока находится в прямой зависимости от температуры термо-силового элемента, отличающийся тем, что корпус выполнен в виде стакана вставленного в корпус стандартного фильтра и закрепленного в нем с помощью втулки, а для точной настройки и регулировки имеется стандартная винтовая кранбукса и для защиты от засорения калиброванного отверстия установлена сетка.
