Троакар Бектурганова

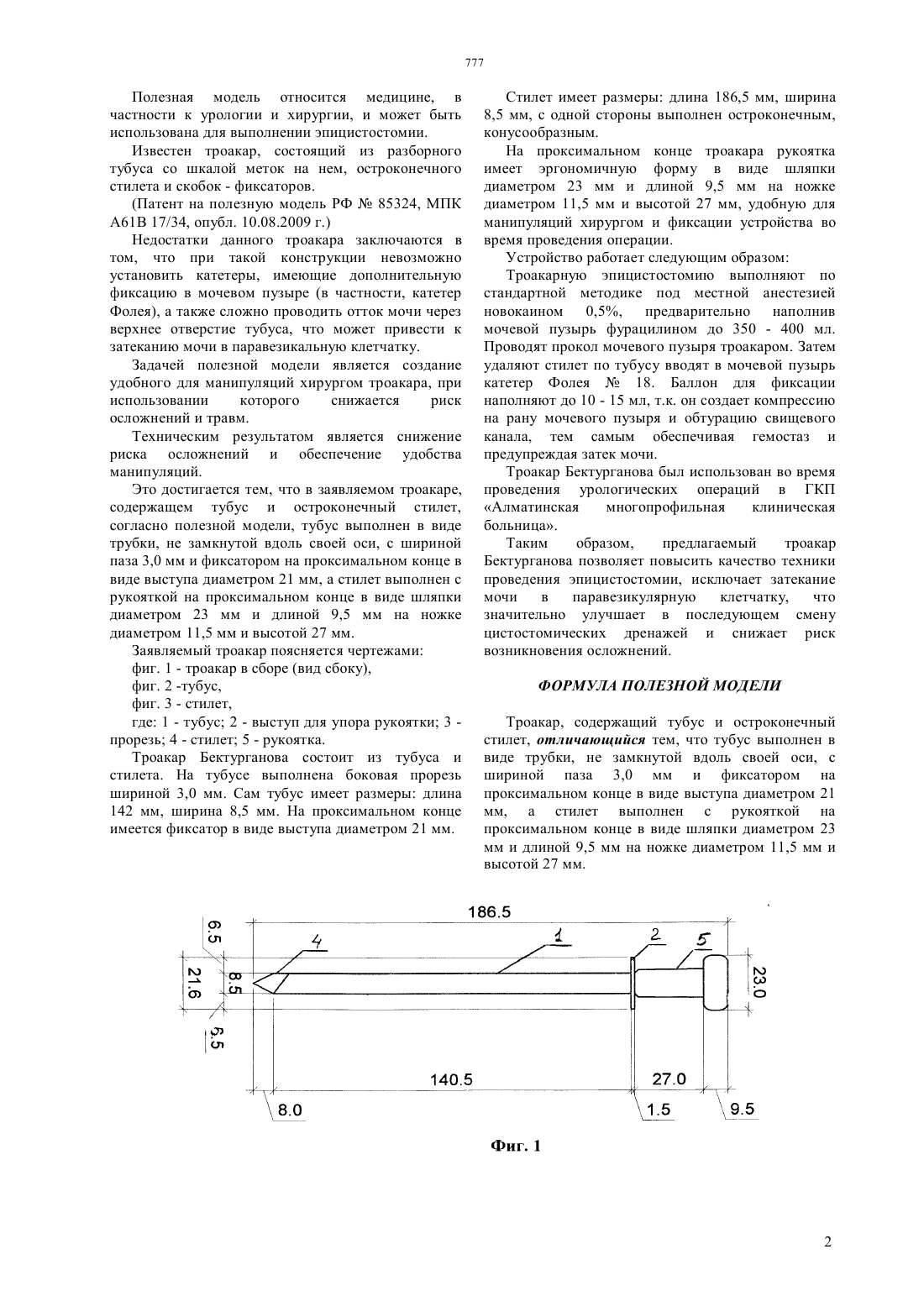

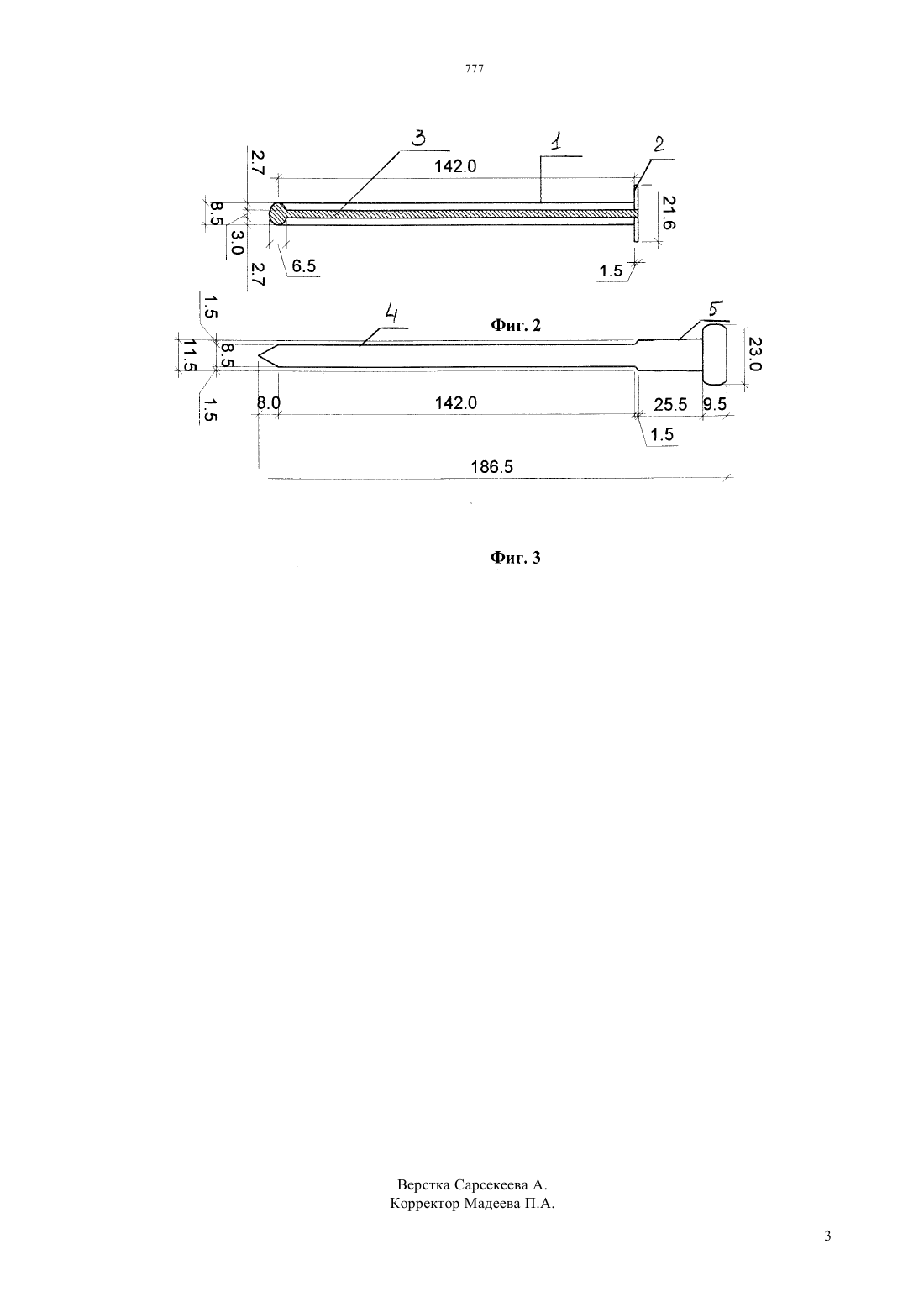

(51) 61 17/34 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом является снижение риска осложнений и обеспечение удобства манипуляций. Это достигается тем, что в заявляемом троакаре,содержащем тубус и остроконечный стилет,согласно полезной модели, тубус выполнен в виде трубки, не замкнутой вдоль своей оси, с шириной паза 3,0 мм и фиксатором на проксимальном конце в виде выступа диаметром 21 мм, а стилет выполнен с рукояткой на проксимальном конце в виде шляпки диаметром 23 мм и длинной 9,5 мм на ножке диаметром 11,5 мм и высотой 27 мм.(56) Патент РФ на полезную модель 85324, МПК А 61 В 17/34, 2009(57) Полезная модель относится медицине, в частности к урологии и хирургии, и может быть использована для выполнения эпицистостомии. Полезная модель относится медицине, в частности к урологии и хирургии, и может быть использована для выполнении эпицистостомии. Известен троакар, состоящий из разборного тубуса со шкалой меток на нем, остроконечного стилета и скобок - фиксаторов.(Патент на полезную модель РФ 85324, МПК А 61 В 17/34, опубл. 10.08.2009 г.) Недостатки данного троакара заключаются в том, что при такой конструкции невозможно установить катетеры, имеющие дополнительную фиксацию в мочевом пузыре (в частности, катетер Фолея), а также сложно проводить отток мочи через верхнее отверстие тубуса, что может привести к затеканию мочи в паравезикальную клетчатку. Задачей полезной модели является создание удобного для манипуляций хирургом троакара, при использовании которого снижается риск осложнений и травм. Техническим результатом является снижение риска осложнений и обеспечение удобства манипуляций. Это достигается тем, что в заявляемом троакаре,содержащем тубус и остроконечный стилет,согласно полезной модели, тубус выполнен в виде трубки, не замкнутой вдоль своей оси, с шириной паза 3,0 мм и фиксатором на проксимальном конце в виде выступа диаметром 21 мм, а стилет выполнен с рукояткой на проксимальном конце в виде шляпки диаметром 23 мм и длиной 9,5 мм на ножке диаметром 11,5 мм и высотой 27 мм. Заявляемый троакар поясняется чертежами фиг. 1 - троакар в сборе (вид сбоку),фиг. 2 -тубус,фиг. 3 - стилет,где 1 - тубус 2 - выступ для упора рукоятки 3 прорезь 4 - стилет 5 - рукоятка. Троакар Бектурганова состоит из тубуса и стилета. На тубусе выполнена боковая прорезь шириной 3,0 мм. Сам тубус имеет размеры длина 142 мм, ширина 8,5 мм. На проксимальном конце имеется фиксатор в виде выступа диаметром 21 мм. Стилет имеет размеры длина 186,5 мм, ширина 8,5 мм, с одной стороны выполнен остроконечным,конусообразным. На проксимальном конце троакара рукоятка имеет эргономичную форму в виде шляпки диаметром 23 мм и длиной 9,5 мм на ножке диаметром 11,5 мм и высотой 27 мм, удобную для манипуляций хирургом и фиксации устройства во время проведения операции. Устройство работает следующим образом Троакарную эпицистостомию выполняют по стандартной методике под местной анестезией новокаином 0,5, предварительно наполнив мочевой пузырь фурацилином до 350 - 400 мл. Проводят прокол мочевого пузыря троакаром. Затем удаляют стилет по тубусу вводят в мочевой пузырь катетер Фолея 18. Баллон для фиксации наполняют до 10 - 15 мл, т.к. он создает компрессию на рану мочевого пузыря и обтурацию свищевого канала, тем самым обеспечивая гемостаз и предупреждая затек мочи. Троакар Бектурганова был использован во время проведения урологических операций в ГКП Алматинская многопрофильная клиническая больница. Таким образом,предлагаемый троакар Бектурганова позволяет повысить качество техники проведения эпицистостомии, исключает затекание мочи в паравезикулярную клетчатку,что значительно улучшает в последующем смену цистостомических дренажей и снижает риск возникновения осложнений. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Троакар, содержащий тубус и остроконечный стилет, отличающийся тем, что тубус выполнен в виде трубки, не замкнутой вдоль своей оси, с шириной паза 3,0 мм и фиксатором на проксимальном конце в виде выступа диаметром 21 мм, а стилет выполнен с рукояткой на проксимальном конце в виде шляпки диаметром 23 мм и длиной 9,5 мм на ножке диаметром 11,5 мм и высотой 27 мм.
