Конструктор-мозаика

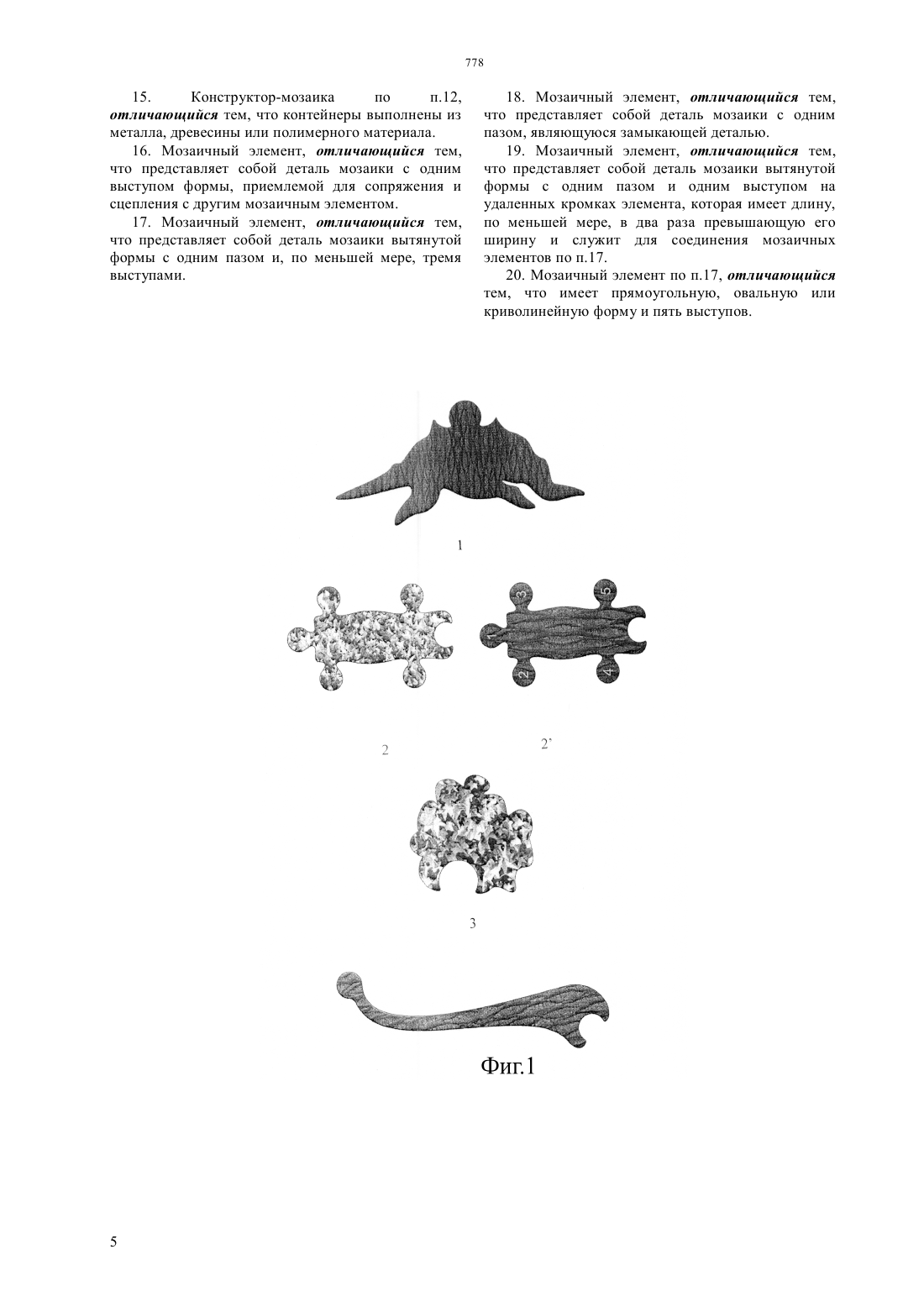

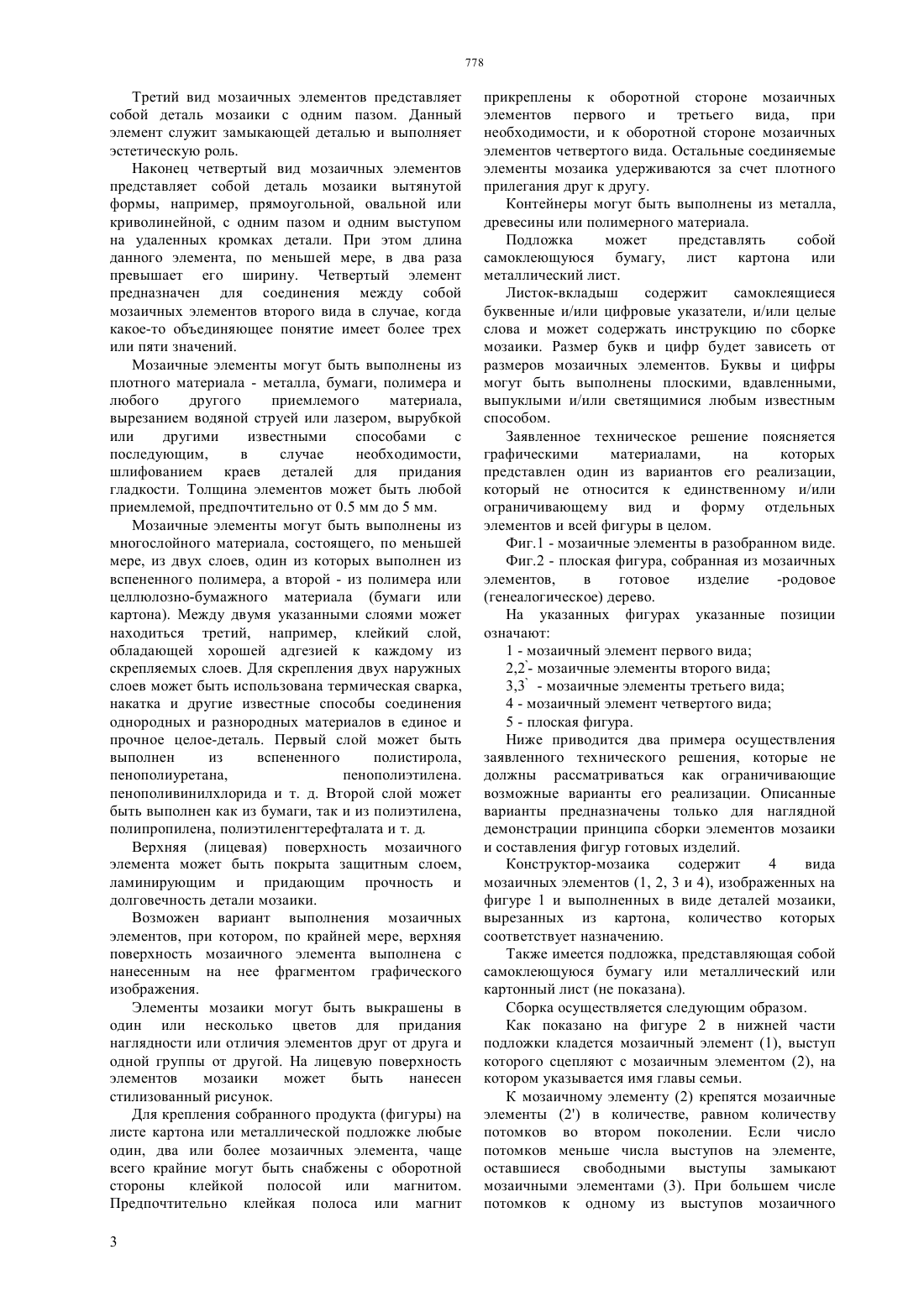

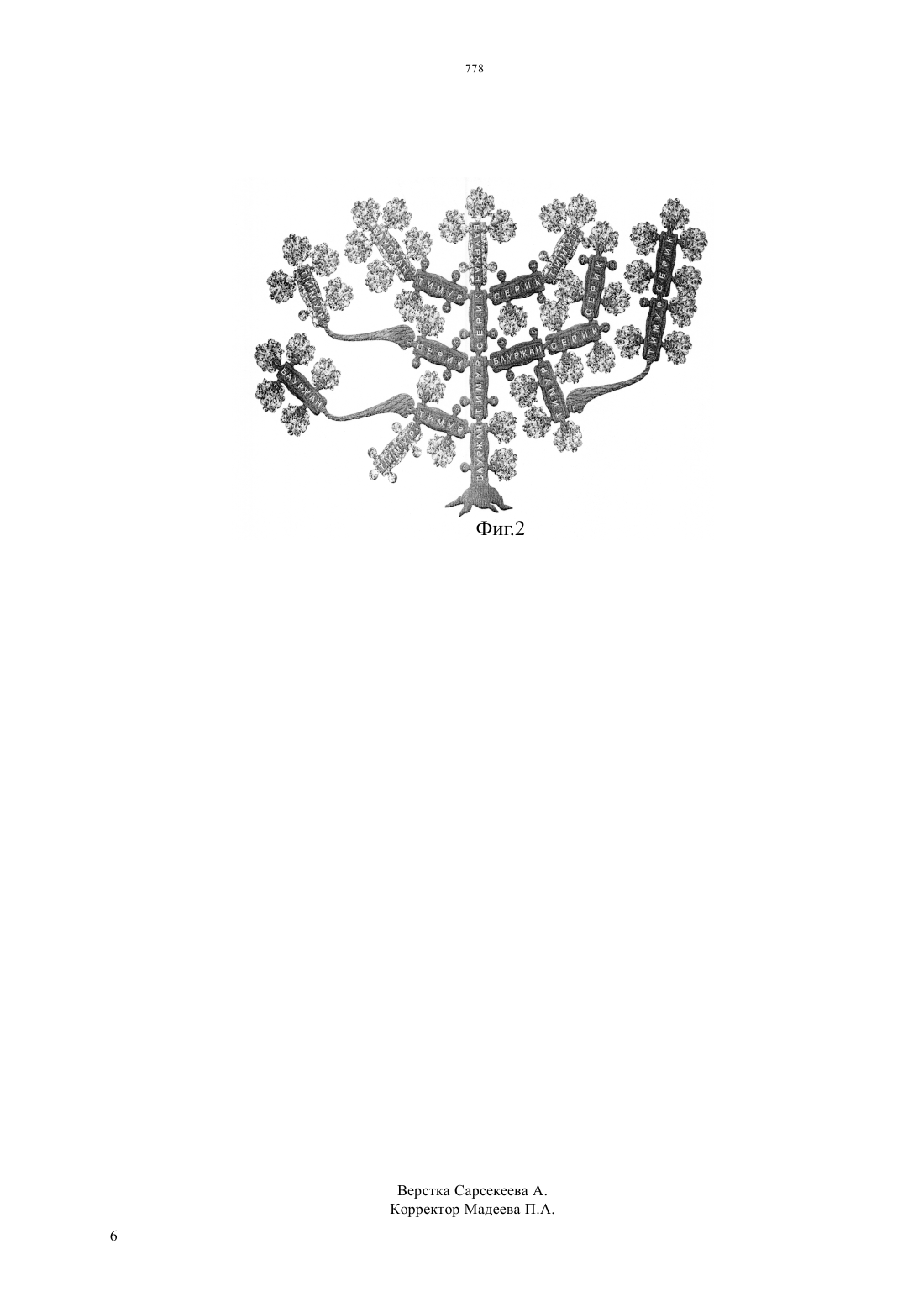

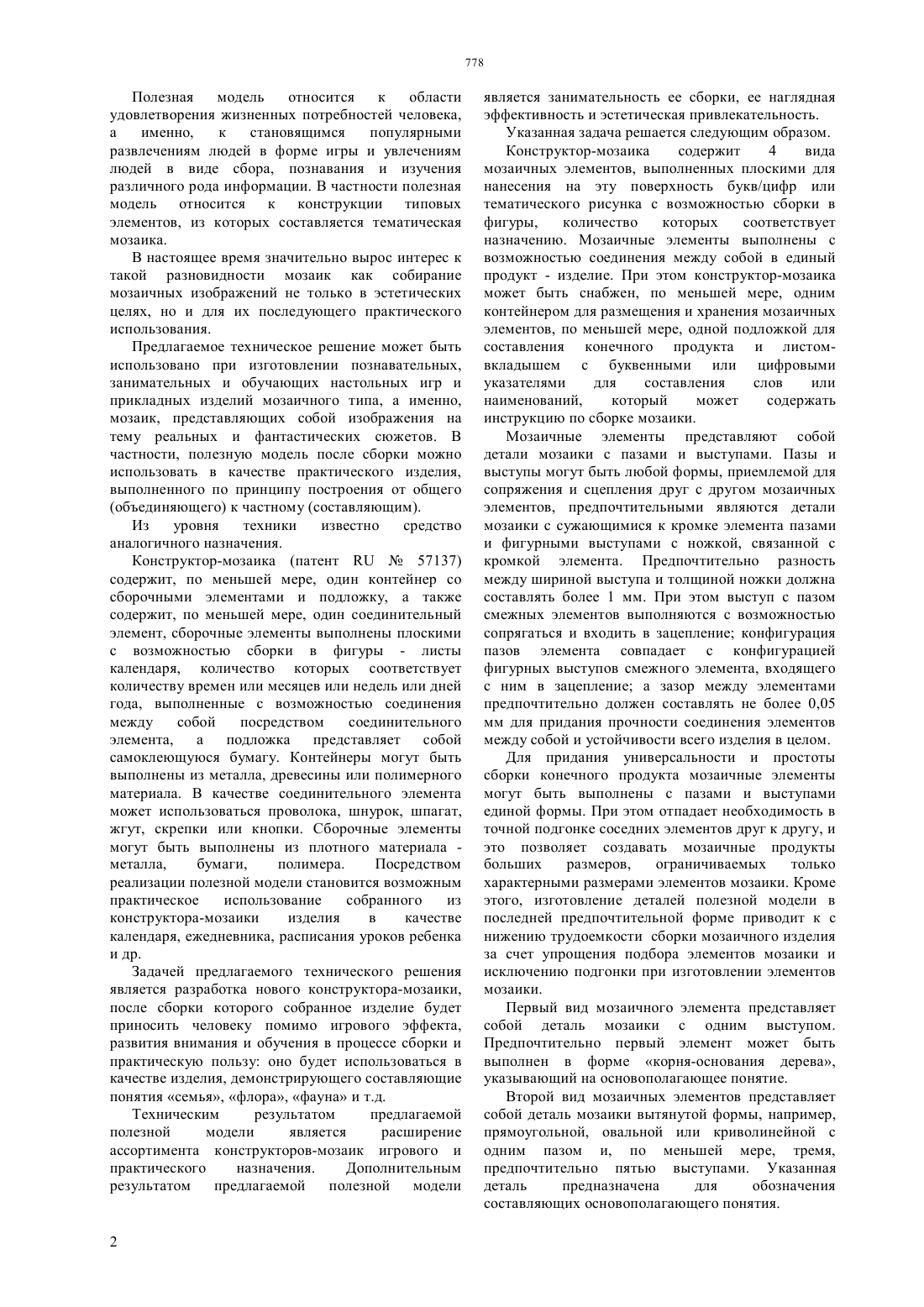

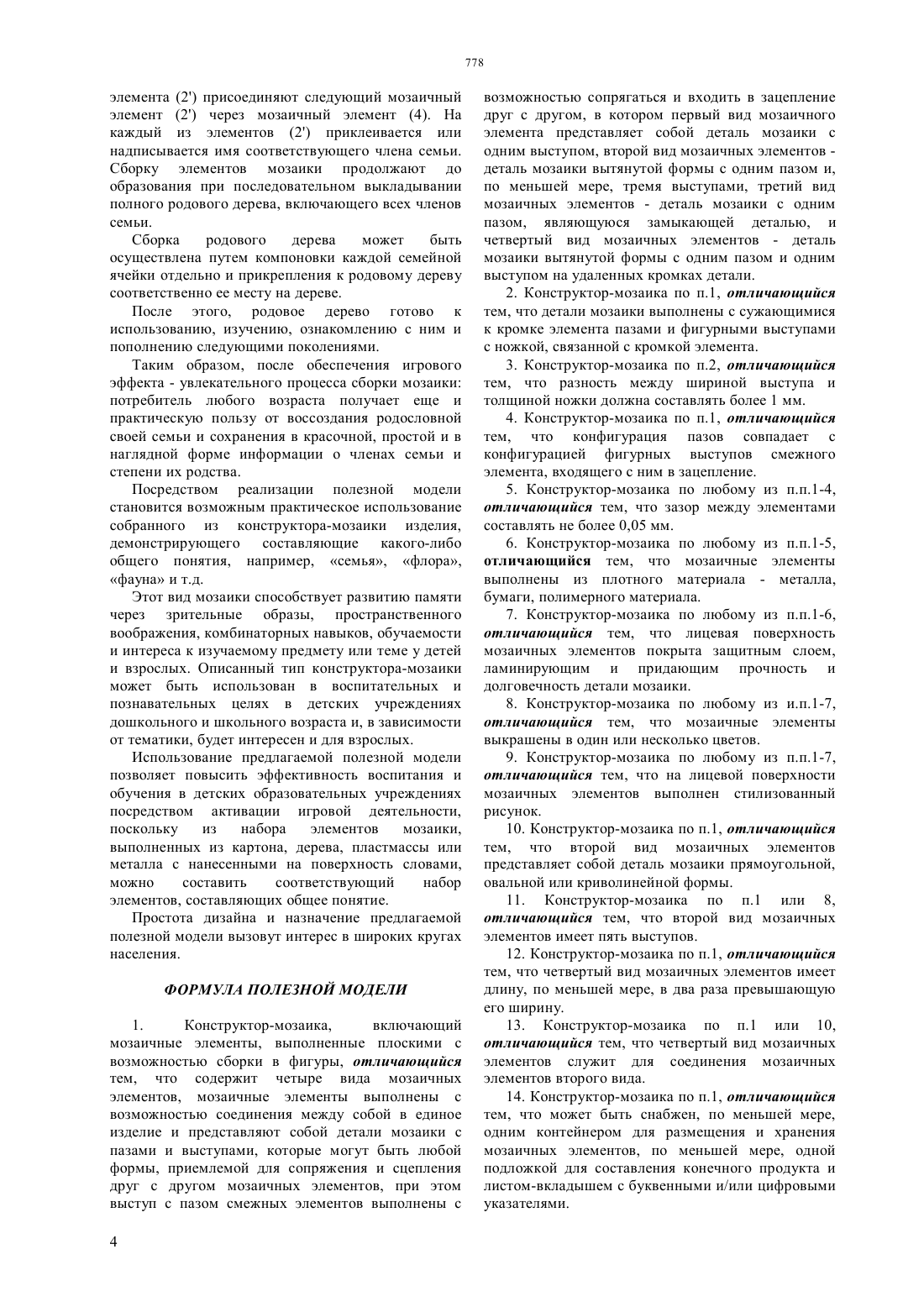

(51) 63 33/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ фигуры,количество которых соответствует назначению. Мозаичные элементы представляют собой детали мозаики с пазами и выступами,которые могут быть любой формы, приемлемой для сопряжения и сцепления друг с другом мозаичных элементов, при этом выступ с пазом смежных элементов выполнены с возможностью сопрягаться и входить в зацепление друг с другом первый вид мозаичного элемента представляет собой деталь мозаики с одним выступом, второй вид мозаичных элементов - деталь мозаики вытянутой формы с одним пазом и, по меньшей мере, тремя выступами,третий вид мозаичных элементов - деталь мозаики с одним пазом, являющуюся замыкающей деталью, и четвертый вид мозаичных элементов - деталь мозаики вытянутой формы с одним пазом и одним выступом на удаленных кромках элемента. Мозаичные элементы позволяют создавать мозаичные продукты больших размеров,ограничиваемых только характерными размерами элементов мозаики.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Полезная модель относится к области удовлетворения жизненных потребностей человека,а именно,к становящимся популярными развлечениям людей в форме игры и увлечениям людей в виде сбора, познавания и изучения различного рода информации. В частности полезная модель относится к конструкции типовых элементов, из которых составляется тематическая мозаика. Конструктор-мозаика содержит 4 вида мозаичных элементов, выполненных плоскими для нанесения на эту поверхность букв/цифр или тематического рисунка с возможностью сборки в Полезная модель относится к области удовлетворения жизненных потребностей человека,а именно,к становящимся популярными развлечениям людей в форме игры и увлечениям людей в виде сбора, познавания и изучения различного рода информации. В частности полезная модель относится к конструкции типовых элементов, из которых составляется тематическая мозаика. В настоящее время значительно вырос интерес к такой разновидности мозаик как собирание мозаичных изображений не только в эстетических целях, но и для их последующего практического использования. Предлагаемое техническое решение может быть использовано при изготовлении познавательных,занимательных и обучающих настольных игр и прикладных изделий мозаичного типа, а именно,мозаик, представляющих собой изображения на тему реальных и фантастических сюжетов. В частности, полезную модель после сборки можно использовать в качестве практического изделия,выполненного по принципу построения от общего(объединяющего) к частному (составляющим). Из уровня техники известно средство аналогичного назначения. Конструктор-мозаика (патент 57137) содержит, по меньшей мере, один контейнер со сборочными элементами и подложку, а также содержит, по меньшей мере, один соединительный элемент, сборочные элементы выполнены плоскими с возможностью сборки в фигуры - листы календаря, количество которых соответствует количеству времен или месяцев или недель или дней года, выполненные с возможностью соединения между собой посредством соединительного элемента, а подложка представляет собой самоклеющуюся бумагу. Контейнеры могут быть выполнены из металла, древесины или полимерного материала. В качестве соединительного элемента может использоваться проволока, шнурок, шпагат,жгут, скрепки или кнопки. Сборочные элементы могут быть выполнены из плотного материала металла,бумаги,полимера. Посредством реализации полезной модели становится возможным практическое использование собранного из конструктора-мозаики изделия в качестве календаря, ежедневника, расписания уроков ребенка и др. Задачей предлагаемого технического решения является разработка нового конструктора-мозаики,после сборки которого собранное изделие будет приносить человеку помимо игрового эффекта,развития внимания и обучения в процессе сборки и практическую пользу оно будет использоваться в качестве изделия, демонстрирующего составляющие понятия семья, флора, фауна и т.д. Техническим результатом предлагаемой полезной модели является расширение ассортимента конструкторов-мозаик игрового и практического назначения. Дополнительным результатом предлагаемой полезной модели является занимательность ее сборки, ее наглядная эффективность и эстетическая привлекательность. Указанная задача решается следующим образом. Конструктор-мозаика содержит 4 вида мозаичных элементов, выполненных плоскими для нанесения на эту поверхность букв/цифр или тематического рисунка с возможностью сборки в фигуры,количество которых соответствует назначению. Мозаичные элементы выполнены с возможностью соединения между собой в единый продукт - изделие. При этом конструктор-мозаика может быть снабжен, по меньшей мере, одним контейнером для размещения и хранения мозаичных элементов, по меньшей мере, одной подложкой для составления конечного продукта и листомвкладышем с буквенными или цифровыми указателями для составления слов или наименований,который может содержать инструкцию по сборке мозаики. Мозаичные элементы представляют собой детали мозаики с пазами и выступами. Пазы и выступы могут быть любой формы, приемлемой для сопряжения и сцепления друг с другом мозаичных элементов, предпочтительными являются детали мозаики с сужающимися к кромке элемента пазами и фигурными выступами с ножкой, связанной с кромкой элемента. Предпочтительно разность между шириной выступа и толщиной ножки должна составлять более 1 мм. При этом выступ с пазом смежных элементов выполняются с возможностью сопрягаться и входить в зацепление конфигурация пазов элемента совпадает с конфигурацией фигурных выступов смежного элемента, входящего с ним в зацепление а зазор между элементами предпочтительно должен составлять не более 0,05 мм для придания прочности соединения элементов между собой и устойчивости всего изделия в целом. Для придания универсальности и простоты сборки конечного продукта мозаичные элементы могут быть выполнены с пазами и выступами единой формы. При этом отпадает необходимость в точной подгонке соседних элементов друг к другу, и это позволяет создавать мозаичные продукты больших размеров,ограничиваемых только характерными размерами элементов мозаики. Кроме этого, изготовление деталей полезной модели в последней предпочтительной форме приводит к с нижению трудоемкости сборки мозаичного изделия за счет упрощения подбора элементов мозаики и исключению подгонки при изготовлении элементов мозаики. Первый вид мозаичного элемента представляет собой деталь мозаики с одним выступом. Предпочтительно первый элемент может быть выполнен в форме корня-основания дерева,указывающий на основополагающее понятие. Второй вид мозаичных элементов представляет собой деталь мозаики вытянутой формы, например,прямоугольной, овальной или криволинейной с одним пазом и, по меньшей мере, тремя,предпочтительно пятью выступами. Указанная деталь предназначена для обозначения составляющих основополагающего понятия. Третий вид мозаичных элементов представляет собой деталь мозаики с одним пазом. Данный элемент служит замыкающей деталью и выполняет эстетическую роль. Наконец четвертый вид мозаичных элементов представляет собой деталь мозаики вытянутой формы, например, прямоугольной, овальной или криволинейной, с одним пазом и одним выступом на удаленных кромках детали. При этом длина данного элемента, по меньшей мере, в два раза превышает его ширину. Четвертый элемент предназначен для соединения между собой мозаичных элементов второго вида в случае, когда какое-то объединяющее понятие имеет более трех или пяти значений. Мозаичные элементы могут быть выполнены из плотного материала - металла, бумаги, полимера и любого другого приемлемого материала,вырезанием водяной струей или лазером, вырубкой или другими известными способами с последующим,в случае необходимости,шлифованием краев деталей для придания гладкости. Толщина элементов может быть любой приемлемой, предпочтительно от 0.5 мм до 5 мм. Мозаичные элементы могут быть выполнены из многослойного материала, состоящего, по меньшей мере, из двух слоев, один из которых выполнен из вспененного полимера, а второй - из полимера или целлюлозно-бумажного материала (бумаги или картона). Между двумя указанными слоями может находиться третий, например, клейкий слой,обладающей хорошей адгезией к каждому из скрепляемых слоев. Для скрепления двух наружных слоев может быть использована термическая сварка,накатка и другие известные способы соединения однородных и разнородных материалов в единое и прочное целое-деталь. Первый слой может быть выполнен из вспененного полистирола,пенополиуретана,пенополиэтилена. пенополивинилхлорида и т. д. Второй слой может быть выполнен как из бумаги, так и из полиэтилена,полипропилена, полиэтиленгтерефталата и т. д. Верхняя (лицевая) поверхность мозаичного элемента может быть покрыта защитным слоем,ламинирующим и придающим прочность и долговечность детали мозаики. Возможен вариант выполнения мозаичных элементов, при котором, по крайней мере, верхняя поверхность мозаичного элемента выполнена с нанесенным на нее фрагментом графического изображения. Элементы мозаики могут быть выкрашены в один или несколько цветов для придания наглядности или отличия элементов друг от друга и одной группы от другой. На лицевую поверхность элементов мозаики может быть нанесен стилизованный рисунок. Для крепления собранного продукта (фигуры) на листе картона или металлической подложке любые один, два или более мозаичных элемента, чаще всего крайние могут быть снабжены с оборотной стороны клейкой полосой или магнитом. Предпочтительно клейкая полоса или магнит 3 прикреплены к оборотной стороне мозаичных элементов первого и третьего вида, при необходимости, и к оборотной стороне мозаичных элементов четвертого вида. Остальные соединяемые элементы мозаика удерживаются за счет плотного прилегания друг к другу. Контейнеры могут быть выполнены из металла,древесины или полимерного материала. Подложка может представлять собой самоклеющуюся бумагу, лист картона или металлический лист. Листок-вкладыш содержит самоклеящиеся буквенные и/или цифровые указатели, и/или целые слова и может содержать инструкцию по сборке мозаики. Размер букв и цифр будет зависеть от размеров мозаичных элементов. Буквы и цифры могут быть выполнены плоскими, вдавленными,выпуклыми и/или светящимися любым известным способом. Заявленное техническое решение поясняется графическими материалами,на которых представлен один из вариантов его реализации,который не относится к единственному и/или ограничивающему вид и форму отдельных элементов и всей фигуры в целом. Фиг.1 - мозаичные элементы в разобранном виде. Фиг.2 - плоская фигура, собранная из мозаичных элементов,в готовое изделие(генеалогическое) дерево. На указанных фигурах указанные позиции означают 1 - мозаичный элемент первого вида 2,2 -мозаичные элементы второго вида 3,3 - мозаичные элементы третьего вида 4 - мозаичный элемент четвертого вида 5 - плоская фигура. Ниже приводится два примера осуществления заявленного технического решения, которые не должны рассматриваться как ограничивающие возможные варианты его реализации. Описанные варианты предназначены только для наглядной демонстрации принципа сборки элементов мозаики и составления фигур готовых изделий. Конструктор-мозаика содержит 4 вида мозаичных элементов (1, 2, 3 и 4), изображенных на фигуре 1 и выполненных в виде деталей мозаики,вырезанных из картона, количество которых соответствует назначению. Также имеется подложка, представляющая собой самоклеющуюся бумагу или металлический или картонный лист (не показана). Сборка осуществляется следующим образом. Как показано на фигуре 2 в нижней части подложки кладется мозаичный элемент (1), выступ которого сцепляют с мозаичным элементом (2), на котором указывается имя главы семьи. К мозаичному элементу (2) крепятся мозаичные элементы (2) в количестве, равном количеству потомков во втором поколении. Если число потомков меньше числа выступов на элементе,оставшиеся свободными выступы замыкают мозаичными элементами (3). При большем числе потомков к одному из выступов мозаичного элемента (2) присоединяют следующий мозаичный элемент (2) через мозаичный элемент (4). На каждый из элементов (2) приклеивается или надписывается имя соответствующего члена семьи. Сборку элементов мозаики продолжают до образования при последовательном выкладывании полного родового дерева, включающего всех членов семьи. Сборка родового дерева может быть осуществлена путем компоновки каждой семейной ячейки отдельно и прикрепления к родовому дереву соответственно ее месту на дереве. После этого, родовое дерево готово к использованию, изучению, ознакомлению с ним и пополнению следующими поколениями. Таким образом, после обеспечения игрового эффекта - увлекательного процесса сборки мозаики потребитель любого возраста получает еще и практическую пользу от воссоздания родословной своей семьи и сохранения в красочной, простой и в наглядной форме информации о членах семьи и степени их родства. Посредством реализации полезной модели становится возможным практическое использование собранного из конструктора-мозаики изделия,демонстрирующего составляющие какого-либо общего понятия, например, семья, флора,фауна и т.д. Этот вид мозаики способствует развитию памяти через зрительные образы, пространственного воображения, комбинаторных навыков, обучаемости и интереса к изучаемому предмету или теме у детей и взрослых. Описанный тип конструктора-мозаики может быть использован в воспитательных и познавательных целях в детских учреждениях дошкольного и школьного возраста и, в зависимости от тематики, будет интересен и для взрослых. Использование предлагаемой полезной модели позволяет повысить эффективность воспитания и обучения в детских образовательных учреждениях посредством активации игровой деятельности,поскольку из набора элементов мозаики,выполненных из картона, дерева, пластмассы или металла с нанесенными на поверхность словами,можно составить соответствующий набор элементов, составляющих общее понятие. Простота дизайна и назначение предлагаемой полезной модели вызовут интерес в широких кругах населения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Конструктор-мозаика,включающий мозаичные элементы, выполненные плоскими с возможностью сборки в фигуры, отличающийся тем, что содержит четыре вида мозаичных элементов, мозаичные элементы выполнены с возможностью соединения между собой в единое изделие и представляют собой детали мозаики с пазами и выступами, которые могут быть любой формы, приемлемой для сопряжения и сцепления друг с другом мозаичных элементов, при этом выступ с пазом смежных элементов выполнены с 4 возможностью сопрягаться и входить в зацепление друг с другом, в котором первый вид мозаичного элемента представляет собой деталь мозаики с одним выступом, второй вид мозаичных элементов деталь мозаики вытянутой формы с одним пазом и,по меньшей мере, тремя выступами, третий вид мозаичных элементов - деталь мозаики с одним пазом, являющуюся замыкающей деталью, и четвертый вид мозаичных элементов - деталь мозаики вытянутой формы с одним пазом и одним выступом на удаленных кромках детали. 2. Конструктор-мозаика по п.1, отличающийся тем, что детали мозаики выполнены с сужающимися к кромке элемента пазами и фигурными выступами с ножкой, связанной с кромкой элемента. 3. Конструктор-мозаика по п.2, отличающийся тем, что разность между шириной выступа и толщиной ножки должна составлять более 1 мм. 4. Конструктор-мозаика по п.1, отличающийся тем, что конфигурация пазов совпадает с конфигурацией фигурных выступов смежного элемента, входящего с ним в зацепление. 5. Конструктор-мозаика по любому из п.п.1-4,отличающийся тем, что зазор между элементами составлять не более 0,05 мм. 6. Конструктор-мозаика по любому из п.п.1-5,отличающийся тем, что мозаичные элементы выполнены из плотного материала - металла,бумаги, полимерного материала. 7. Конструктор-мозаика по любому из п.п.1-6,отличающийся тем, что лицевая поверхность мозаичных элементов покрыта защитным слоем,ламинирующим и придающим прочность и долговечность детали мозаики. 8. Конструктор-мозаика по любому из и.п.1-7,отличающийся тем, что мозаичные элементы выкрашены в один или несколько цветов. 9. Конструктор-мозаика по любому из п.п.1-7,отличающийся тем, что на лицевой поверхности мозаичных элементов выполнен стилизованный рисунок. 10. Конструктор-мозаика по п.1, отличающийся тем, что второй вид мозаичных элементов представляет собой деталь мозаики прямоугольной,овальной или криволинейной формы. 11. Конструктор-мозаика по п.1 или 8,отличающийся тем, что второй вид мозаичных элементов имеет пять выступов. 12. Конструктор-мозаика по п.1, отличающийся тем, что четвертый вид мозаичных элементов имеет длину, по меньшей мере, в два раза превышающую его ширину. 13. Конструктор-мозаика по п.1 или 10,отличающийся тем, что четвертый вид мозаичных элементов служит для соединения мозаичных элементов второго вида. 14. Конструктор-мозаика по п.1, отличающийся тем, что может быть снабжен, по меньшей мере,одним контейнером для размещения и хранения мозаичных элементов, по меньшей мере, одной подложкой для составления конечного продукта и листом-вкладышем с буквенными и/или цифровыми указателями. 15. Конструктор-мозаика по п.12,отличающийся тем, что контейнеры выполнены из металла, древесины или полимерного материала. 16. Мозаичный элемент, отличающийся тем,что представляет собой деталь мозаики с одним выступом формы, приемлемой для сопряжения и сцепления с другим мозаичным элементом. 17. Мозаичный элемент, отличающийся тем,что представляет собой деталь мозаики вытянутой формы с одним пазом и, по меньшей мере, тремя выступами. 18. Мозаичный элемент, отличающийся тем,что представляет собой деталь мозаики с одним пазом, являющуюся замыкающей деталью. 19. Мозаичный элемент, отличающийся тем,что представляет собой деталь мозаики вытянутой формы с одним пазом и одним выступом на удаленных кромках элемента, которая имеет длину,по меньшей мере, в два раза превышающую его ширину и служит для соединения мозаичных элементов по п.17. 20. Мозаичный элемент по п.17, отличающийся тем, что имеет прямоугольную, овальную или криволинейную форму и пять выступов.
