Бурильная гидравлическая установка

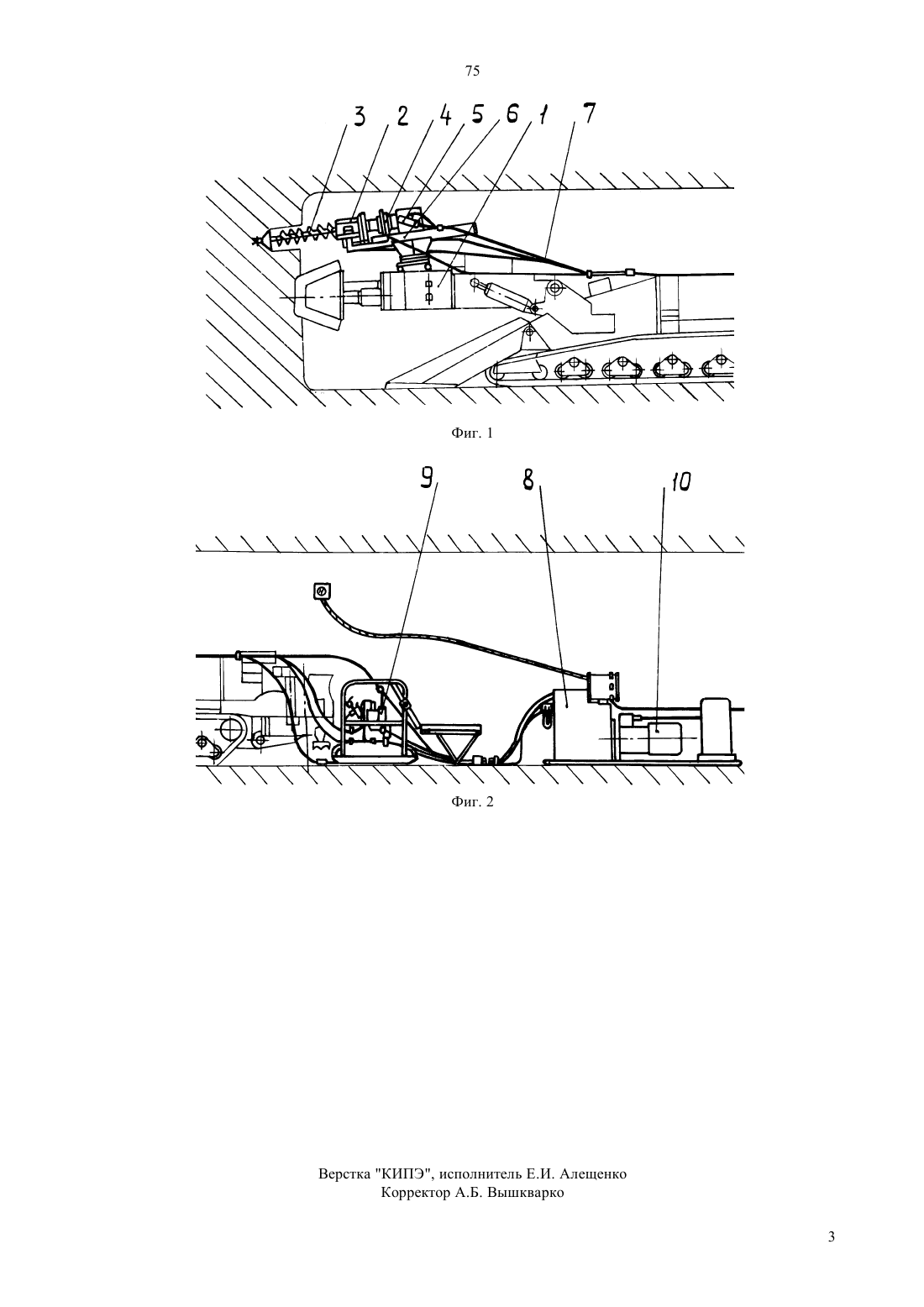

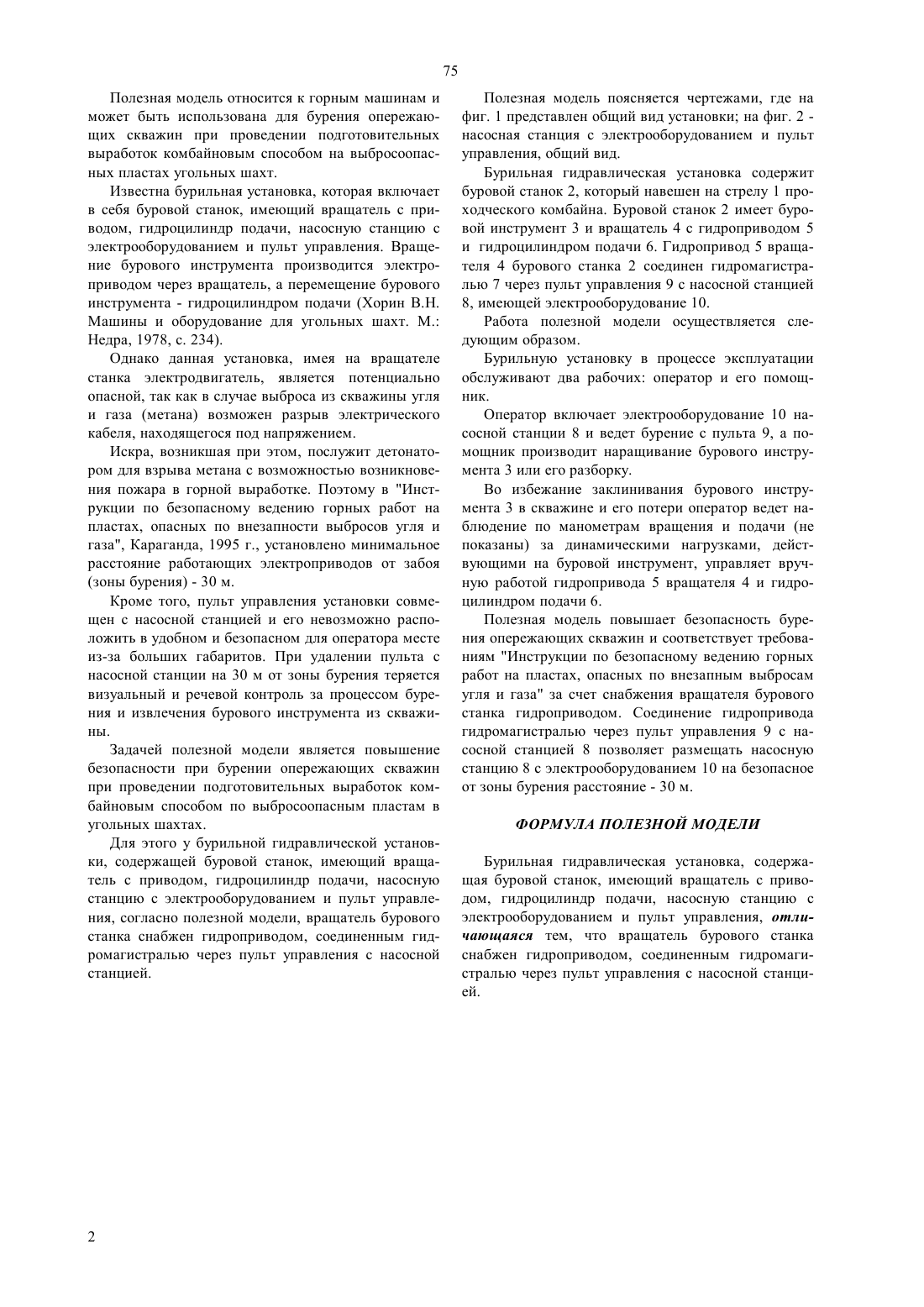

(51)7 21 3/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Ищенко Александр Сергеевич Макаева Марал Сердобинцева Ольга Григорьевна Аркенова Шолпан(73) Открытое акционерное общество Институт Гипроуглегормаш(56) Хорин В.Н. Машины и оборудование для угольных шахт. М. Недра, 1987, с. 234(57) Полезная модель относится к горным машинам и может быть использована для бурения опережаю щих скважин при проведении подготовительных выработок комбайновым способом на выбросоопасных пластах угольных шахт. Повышение безопасности при бурении достигается тем, что у бурильной гидравлической установки, содержащей буровой станок, имеющий вращатель с приводом, гидроцилиндр подачи, насосную станцию с электрооборудованием и пульт управления, согласно полезной модели, вращатель бурового станка снабжен гидроприводом, соединенным гидромагистралью через пульт управления с насосной станцией. 75 Полезная модель относится к горным машинам и может быть использована для бурения опережающих скважин при проведении подготовительных выработок комбайновым способом на выбросоопасных пластах угольных шахт. Известна бурильная установка, которая включает в себя буровой станок, имеющий вращатель с приводом, гидроцилиндр подачи, насосную станцию с электрооборудованием и пульт управления. Вращение бурового инструмента производится электроприводом через вращатель, а перемещение бурового инструмента - гидроцилиндром подачи (Хорин В.Н. Машины и оборудование для угольных шахт. М. Недра, 1978, с. 234). Однако данная установка, имея на вращателе станка электродвигатель, является потенциально опасной, так как в случае выброса из скважины угля и газа (метана) возможен разрыв электрического кабеля, находящегося под напряжением. Искра, возникшая при этом, послужит детонатором для взрыва метана с возможностью возникновения пожара в горной выработке. Поэтому в Инструкции по безопасному ведению горных работ на пластах, опасных по внезапности выбросов угля и газа, Караганда, 1995 г., установлено минимальное расстояние работающих электроприводов от забоя(зоны бурения) - 30 м. Кроме того, пульт управления установки совмещен с насосной станцией и его невозможно расположить в удобном и безопасном для оператора месте из-за больших габаритов. При удалении пульта с насосной станции на 30 м от зоны бурения теряется визуальный и речевой контроль за процессом бурения и извлечения бурового инструмента из скважины. Задачей полезной модели является повышение безопасности при бурении опережающих скважин при проведении подготовительных выработок комбайновым способом по выбросоопасным пластам в угольных шахтах. Для этого у бурильной гидравлической установки, содержащей буровой станок, имеющий вращатель с приводом, гидроцилиндр подачи, насосную станцию с электрооборудованием и пульт управления, согласно полезной модели, вращатель бурового станка снабжен гидроприводом, соединенным гидромагистралью через пульт управления с насосной станцией. Полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид установки на фиг. 2 насосная станция с электрооборудованием и пульт управления, общий вид. Бурильная гидравлическая установка содержит буровой станок 2, который навешен на стрелу 1 проходческого комбайна. Буровой станок 2 имеет буровой инструмент 3 и вращатель 4 с гидроприводом 5 и гидроцилиндром подачи 6. Гидропривод 5 вращателя 4 бурового станка 2 соединен гидромагистралью 7 через пульт управления 9 с насосной станцией 8, имеющей электрооборудование 10. Работа полезной модели осуществляется следующим образом. Бурильную установку в процессе эксплуатации обслуживают два рабочих оператор и его помощник. Оператор включает электрооборудование 10 насосной станции 8 и ведет бурение с пульта 9, а помощник производит наращивание бурового инструмента 3 или его разборку. Во избежание заклинивания бурового инструмента 3 в скважине и его потери оператор ведет наблюдение по манометрам вращения и подачи (не показаны) за динамическими нагрузками, действующими на буровой инструмент, управляет вручную работой гидропривода 5 вращателя 4 и гидроцилиндром подачи 6. Полезная модель повышает безопасность бурения опережающих скважин и соответствует требованиям Инструкции по безопасному ведению горных работ на пластах, опасных по внезапным выбросам угля и газа за счет снабжения вращателя бурового станка гидроприводом. Соединение гидропривода гидромагистралью через пульт управления 9 с насосной станцией 8 позволяет размещать насосную станцию 8 с электрооборудованием 10 на безопасное от зоны бурения расстояние - 30 м. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Бурильная гидравлическая установка, содержащая буровой станок, имеющий вращатель с приводом, гидроцилиндр подачи, насосную станцию с электрооборудованием и пульт управления, отличающаяся тем, что вращатель бурового станка снабжен гидроприводом, соединенным гидромагистралью через пульт управления с насосной станцией.
