Устройство для снятия отпечатков стоп

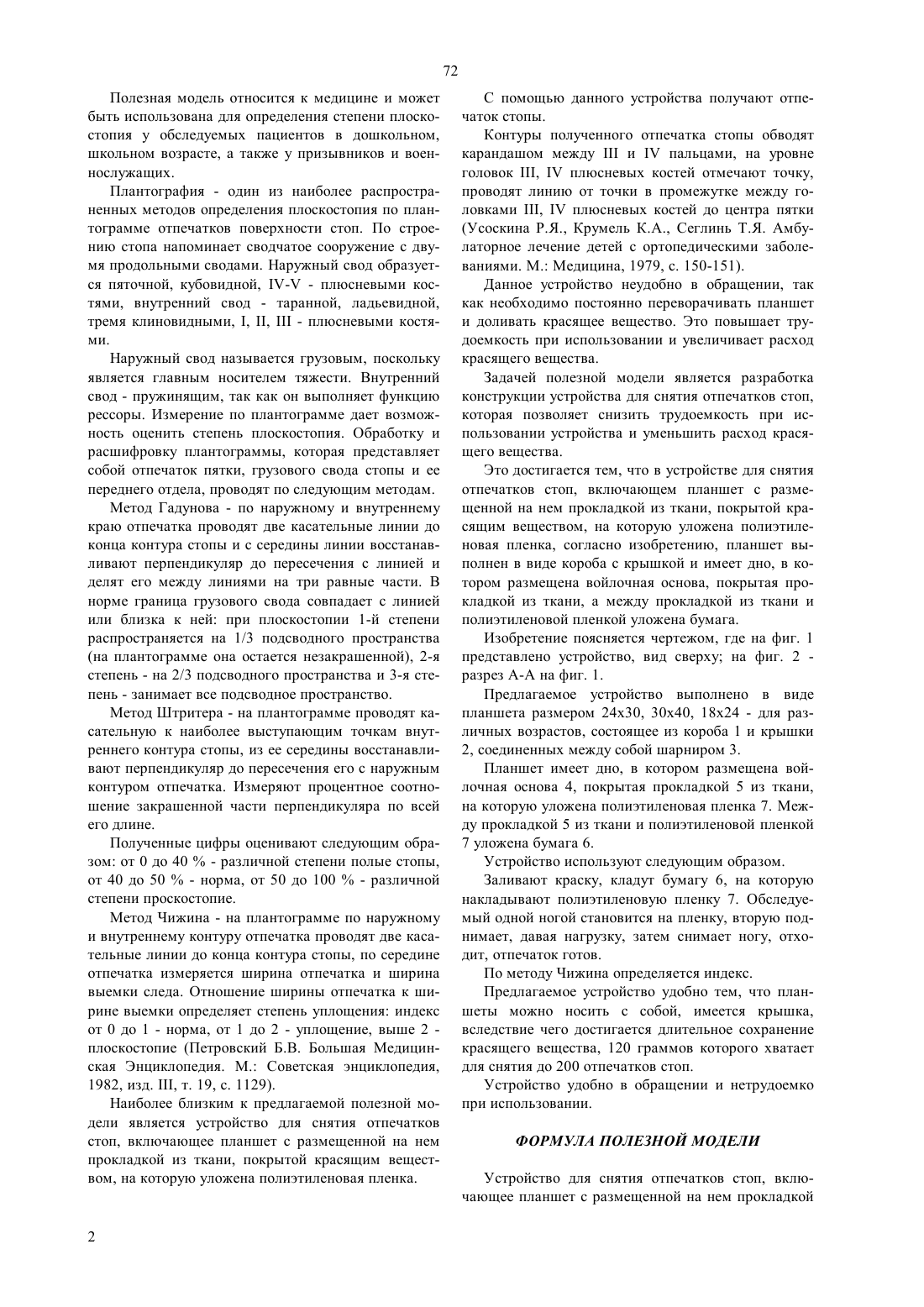

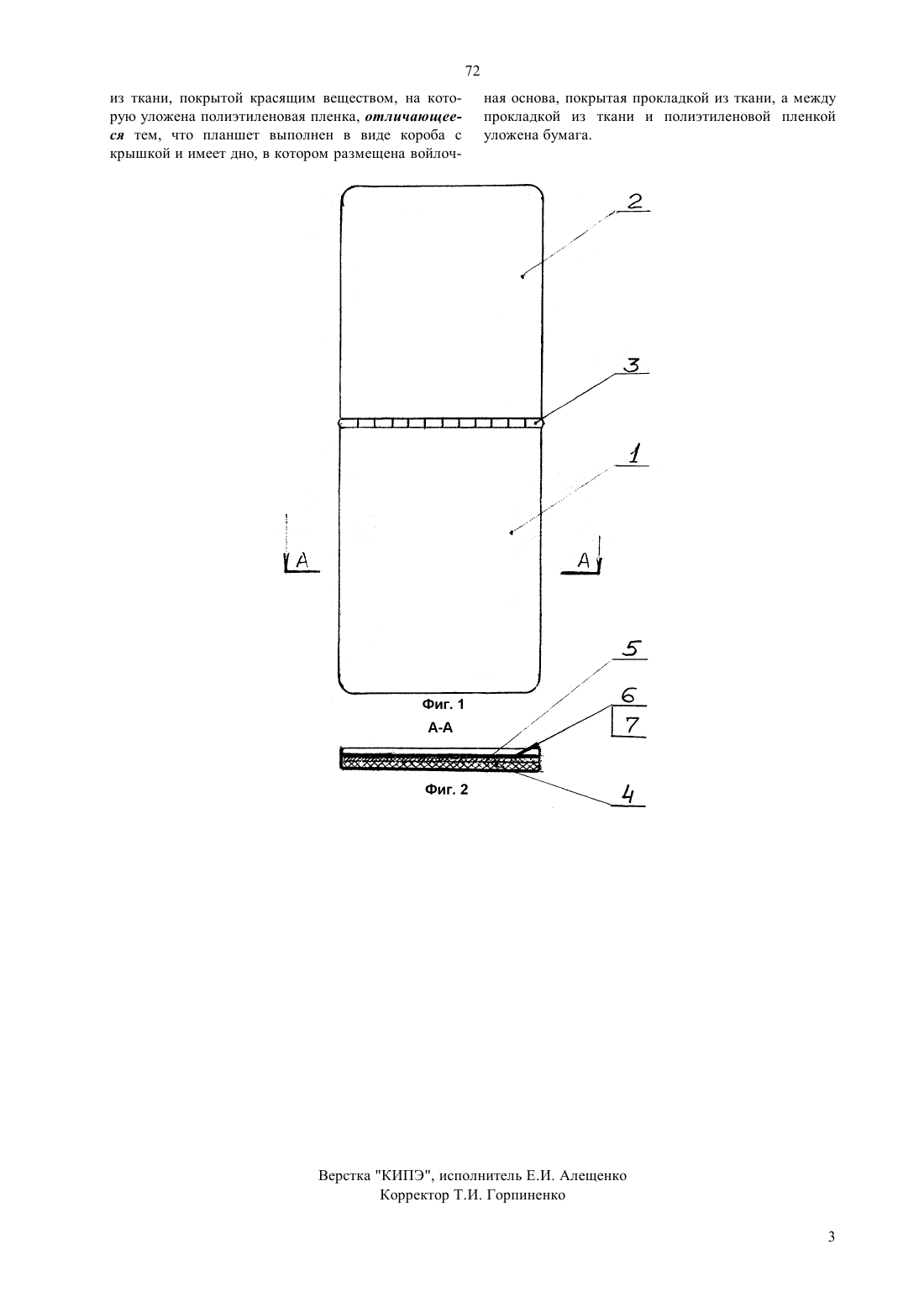

(51)7 61 5/103 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Усоскина Р.Я., Крумель К.А., Сеглинь Т.Я. Амбулаторное лечение детей с ортопедическими заболеваниями. М. Медицина, 1979, с. 150-151(54) УСТРОЙСТВО ДЛЯ СНЯТИЯ ОТПЕЧАТКОВ СТОП(57) Полезная модель относится к медицине и может быть использована для определения степени плоскостопия у обследуемых пациентов. Снижение трудоемкости при использовании устройства и уменьшение расхода красящего вещества достигается тем, что в устройстве для снятия отпечатков стоп, включающем планшет с размещенной на нем прокладкой из ткани, покрытой красящим веществом, на которую уложена полиэтиленовая пленка, согласно изобретению, планшет выполнен в виде короба с крышкой и имеет дно, в котором размещена войлочная основа, покрытая прокладкой из ткани, а между прокладкой из ткани и полиэтиленовой пленкой уложена бумага. 72 Полезная модель относится к медицине и может быть использована для определения степени плоскостопия у обследуемых пациентов в дошкольном,школьном возрасте, а также у призывников и военнослужащих. Плантография - один из наиболее распространенных методов определения плоскостопия по плантограмме отпечатков поверхности стоп. По строению стопа напоминает сводчатое сооружение с двумя продольными сводами. Наружный свод образуется пяточной, кубовидной, - - плюсневыми костями, внутренний свод - таранной, ладьевидной,тремя клиновидными, , ,- плюсневыми костями. Наружный свод называется грузовым, поскольку является главным носителем тяжести. Внутренний свод - пружинящим, так как он выполняет функцию рессоры. Измерение по плантограмме дает возможность оценить степень плоскостопия. Обработку и расшифровку плантограммы, которая представляет собой отпечаток пятки, грузового свода стопы и ее переднего отдела, проводят по следующим методам. Метод Гадунова - по наружному и внутреннему краю отпечатка проводят две касательные линии до конца контура стопы и с середины линии восстанавливают перпендикуляр до пересечения с линией и делят его между линиями на три равные части. В норме граница грузового свода совпадает с линией или близка к ней при плоскостопии 1-й степени распространяется на 1/3 подсводного пространства(на плантограмме она остается незакрашенной), 2-я степень - на 2/3 подсводного пространства и 3-я степень - занимает все подсводное пространство. Метод Штритера - на плантограмме проводят касательную к наиболее выступающим точкам внутреннего контура стопы, из ее середины восстанавливают перпендикуляр до пересечения его с наружным контуром отпечатка. Измеряют процентное соотношение закрашенной части перпендикуляра по всей его длине. Полученные цифры оценивают следующим образом от 0 до 40- различной степени полые стопы,от 40 до 50- норма, от 50 до 100- различной степени проскостопие. Метод Чижина - на плантограмме по наружному и внутреннему контуру отпечатка проводят две касательные линии до конца контура стопы, по середине отпечатка измеряется ширина отпечатка и ширина выемки следа. Отношение ширины отпечатка к ширине выемки определяет степень уплощения индекс от 0 до 1 - норма, от 1 до 2 - уплощение, выше 2 плоскостопие (Петровский Б.В. Большая Медицинская Энциклопедия. М. Советская энциклопедия,1982, изд. , т. 19, с. 1129). Наиболее близким к предлагаемой полезной модели является устройство для снятия отпечатков стоп, включающее планшет с размещенной на нем прокладкой из ткани, покрытой красящим веществом, на которую уложена полиэтиленовая пленка. С помощью данного устройства получают отпечаток стопы. Контуры полученного отпечатка стопы обводят карандашом междуипальцами, на уровне головок ,плюсневых костей отмечают точку,проводят линию от точки в промежутке между головками ,плюсневых костей до центра пятки(Усоскина Р.Я., Крумель К.А., Сеглинь Т.Я. Амбулаторное лечение детей с ортопедическими заболеваниями. М. Медицина, 1979, с. 150-151). Данное устройство неудобно в обращении, так как необходимо постоянно переворачивать планшет и доливать красящее вещество. Это повышает трудоемкость при использовании и увеличивает расход красящего вещества. Задачей полезной модели является разработка конструкции устройства для снятия отпечатков стоп,которая позволяет снизить трудоемкость при использовании устройства и уменьшить расход красящего вещества. Это достигается тем, что в устройстве для снятия отпечатков стоп, включающем планшет с размещенной на нем прокладкой из ткани, покрытой красящим веществом, на которую уложена полиэтиленовая пленка, согласно изобретению, планшет выполнен в виде короба с крышкой и имеет дно, в котором размещена войлочная основа, покрытая прокладкой из ткани, а между прокладкой из ткани и полиэтиленовой пленкой уложена бумага. Изобретение поясняется чертежом, где на фиг. 1 представлено устройство, вид сверху на фиг. 2 разрез А-А на фиг. 1. Предлагаемое устройство выполнено в виде планшета размером 24 х 30, 30 х 40, 18 х 24 - для различных возрастов, состоящее из короба 1 и крышки 2, соединенных между собой шарниром 3. Планшет имеет дно, в котором размещена войлочная основа 4, покрытая прокладкой 5 из ткани,на которую уложена полиэтиленовая пленка 7. Между прокладкой 5 из ткани и полиэтиленовой пленкой 7 уложена бумага 6. Устройство используют следующим образом. Заливают краску, кладут бумагу 6, на которую накладывают полиэтиленовую пленку 7. Обследуемый одной ногой становится на пленку, вторую поднимает, давая нагрузку, затем снимает ногу, отходит, отпечаток готов. По методу Чижина определяется индекс. Предлагаемое устройство удобно тем, что планшеты можно носить с собой, имеется крышка,вследствие чего достигается длительное сохранение красящего вещества, 120 граммов которого хватает для снятия до 200 отпечатков стоп. Устройство удобно в обращении и нетрудоемко при использовании. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для снятия отпечатков стоп, включающее планшет с размещенной на нем прокладкой 72 из ткани, покрытой красящим веществом, на которую уложена полиэтиленовая пленка, отличающееся тем, что планшет выполнен в виде короба с крышкой и имеет дно, в котором размещена войлоч ная основа, покрытая прокладкой из ткани, а между прокладкой из ткани и полиэтиленовой пленкой уложена бумага.
