Устройство для контроля формы и расположения плоских поверхностей

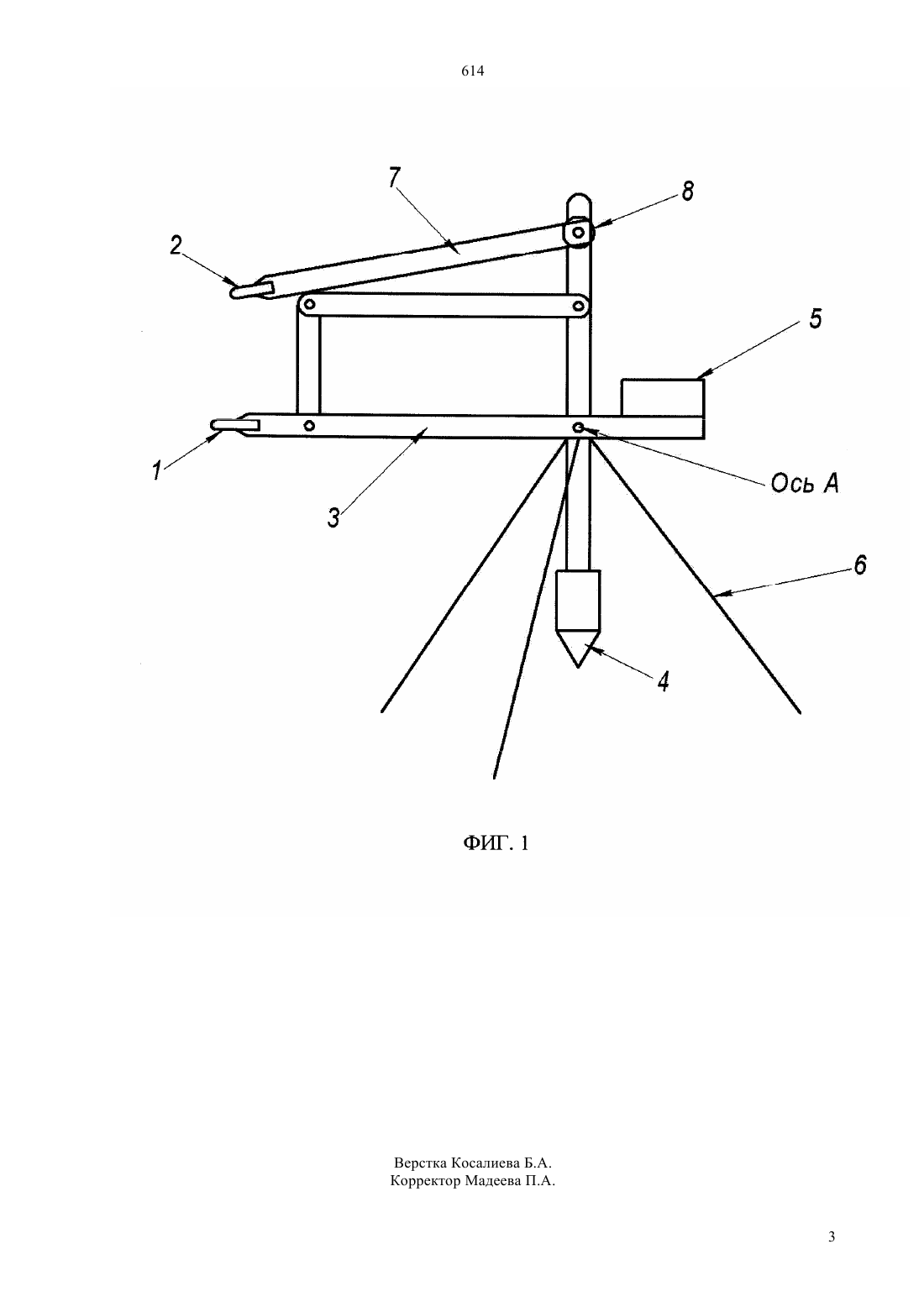

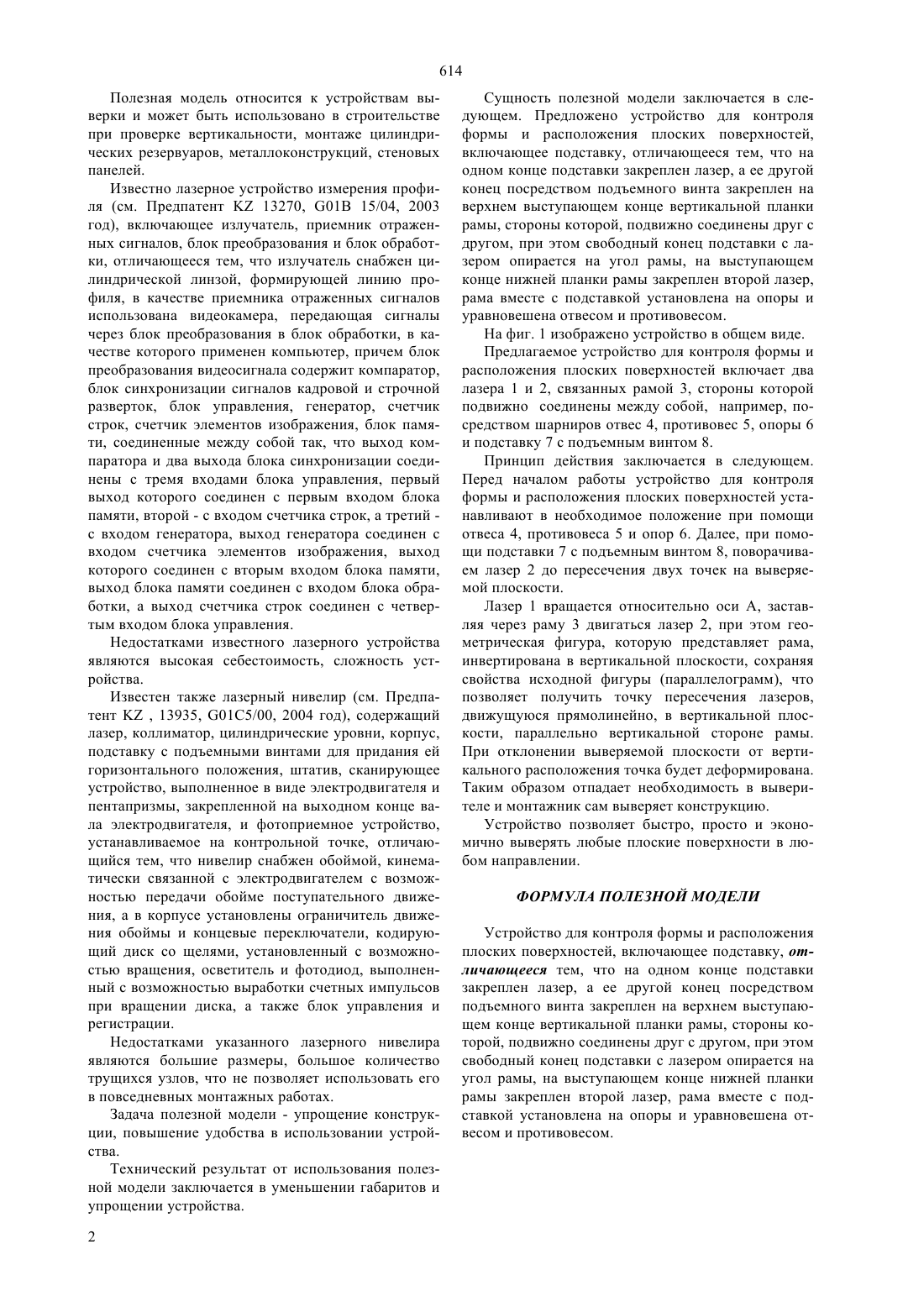

(51) 01 11/30 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ устройства. Технический результат от использования полезной модели заключается в уменьшении габаритов и упрощении устройства. Предложено устройство для контроля формы и расположения плоских поверхностей, включающее подставку, отличающееся тем, что на одном конце подставки закреплен лазер, а ее другой конец посредством подъемного винта закреплен на верхнем выступающем конце вертикальной планки рамы, стороны которой,подвижно соединены друг с другом, при этом свободный конец подставки с лазером опирается на угол рамы, на выступающем конце нижней планки рамы закреплен второй лазер, рама вместе с подставкой установлена на опоры и уравновешена отвесом и противовесом.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(56) Предварительный патент РК 13935, кл. 01 5/00, 2004(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ФОРМЫ И РАСПОЛОЖЕНИЯ ПЛОСКИХ ПОВЕРХНОСТЕЙ(57) Полезная модель относится к устройствам выверки и может быть использовано в строительстве при проверке вертикальности, монтаже цилиндрических резервуаров, металлоконструкций, стеновых панелей. Задача полезной модели - упрощение конструкции, повышение удобства в использовании 614 Полезная модель относится к устройствам выверки и может быть использовано в строительстве при проверке вертикальности, монтаже цилиндрических резервуаров, металлоконструкций, стеновых панелей. Известно лазерное устройство измерения профиля (см. Предпатент 13270, 01 15/04, 2003 год), включающее излучатель, приемник отраженных сигналов, блок преобразования и блок обработки, отличающееся тем, что излучатель снабжен цилиндрической линзой, формирующей линию профиля, в качестве приемника отраженных сигналов использована видеокамера, передающая сигналы через блок преобразования в блок обработки, в качестве которого применен компьютер, причем блок преобразования видеосигнала содержит компаратор,блок синхронизации сигналов кадровой и строчной разверток, блок управления, генератор, счетчик строк, счетчик элементов изображения, блок памяти, соединенные между собой так, что выход компаратора и два выхода блока синхронизации соединены с тремя входами блока управления, первый выход которого соединен с первым входом блока памяти, второй - с входом счетчика строк, а третий с входом генератора, выход генератора соединен с входом счетчика элементов изображения, выход которого соединен с вторым входом блока памяти,выход блока памяти соединен с входом блока обработки, а выход счетчика строк соединен с четвертым входом блока управления. Недостатками известного лазерного устройства являются высокая себестоимость, сложность устройства. Известен также лазерный нивелир (см. Предпатент, 13935, 015/00, 2004 год), содержащий лазер, коллиматор, цилиндрические уровни, корпус,подставку с подъемными винтами для придания ей горизонтального положения, штатив, сканирующее устройство, выполненное в виде электродвигателя и пентапризмы, закрепленной на выходном конце вала электродвигателя, и фотоприемное устройство,устанавливаемое на контрольной точке, отличающийся тем, что нивелир снабжен обоймой, кинематически связанной с электродвигателем с возможностью передачи обойме поступательного движения, а в корпусе установлены ограничитель движения обоймы и концевые переключатели, кодирующий диск со щелями, установленный с возможностью вращения, осветитель и фотодиод, выполненный с возможностью выработки счетных импульсов при вращении диска, а также блок управления и регистрации. Недостатками указанного лазерного нивелира являются большие размеры, большое количество трущихся узлов, что не позволяет использовать его в повседневных монтажных работах. Задача полезной модели - упрощение конструкции, повышение удобства в использовании устройства. Технический результат от использования полезной модели заключается в уменьшении габаритов и упрощении устройства. 2 Сущность полезной модели заключается в следующем. Предложено устройство для контроля формы и расположения плоских поверхностей,включающее подставку, отличающееся тем, что на одном конце подставки закреплен лазер, а ее другой конец посредством подъемного винта закреплен на верхнем выступающем конце вертикальной планки рамы, стороны которой, подвижно соединены друг с другом, при этом свободный конец подставки с лазером опирается на угол рамы, на выступающем конце нижней планки рамы закреплен второй лазер,рама вместе с подставкой установлена на опоры и уравновешена отвесом и противовесом. На фиг. 1 изображено устройство в общем виде. Предлагаемое устройство для контроля формы и расположения плоских поверхностей включает два лазера 1 и 2, связанных рамой 3, стороны которой подвижно соединены между собой, например, посредством шарниров отвес 4, противовес 5, опоры 6 и подставку 7 с подъемным винтом 8. Принцип действия заключается в следующем. Перед началом работы устройство для контроля формы и расположения плоских поверхностей устанавливают в необходимое положение при помощи отвеса 4, противовеса 5 и опор 6. Далее, при помощи подставки 7 с подъемным винтом 8, поворачиваем лазер 2 до пересечения двух точек на выверяемой плоскости. Лазер 1 вращается относительно оси А, заставляя через раму 3 двигаться лазер 2, при этом геометрическая фигура, которую представляет рама,инвертирована в вертикальной плоскости, сохраняя свойства исходной фигуры (параллелограмм), что позволяет получить точку пересечения лазеров,движущуюся прямолинейно, в вертикальной плоскости, параллельно вертикальной стороне рамы. При отклонении выверяемой плоскости от вертикального расположения точка будет деформирована. Таким образом отпадает необходимость в выверителе и монтажник сам выверяет конструкцию. Устройство позволяет быстро, просто и экономично выверять любые плоские поверхности в любом направлении. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для контроля формы и расположения плоских поверхностей, включающее подставку, отличающееся тем, что на одном конце подставки закреплен лазер, а ее другой конец посредством подъемного винта закреплен на верхнем выступающем конце вертикальной планки рамы, стороны которой, подвижно соединены друг с другом, при этом свободный конец подставки с лазером опирается на угол рамы, на выступающем конце нижней планки рамы закреплен второй лазер, рама вместе с подставкой установлена на опоры и уравновешена отвесом и противовесом.
