Устройство для демонстрации положений точек плоских тел в пространстве

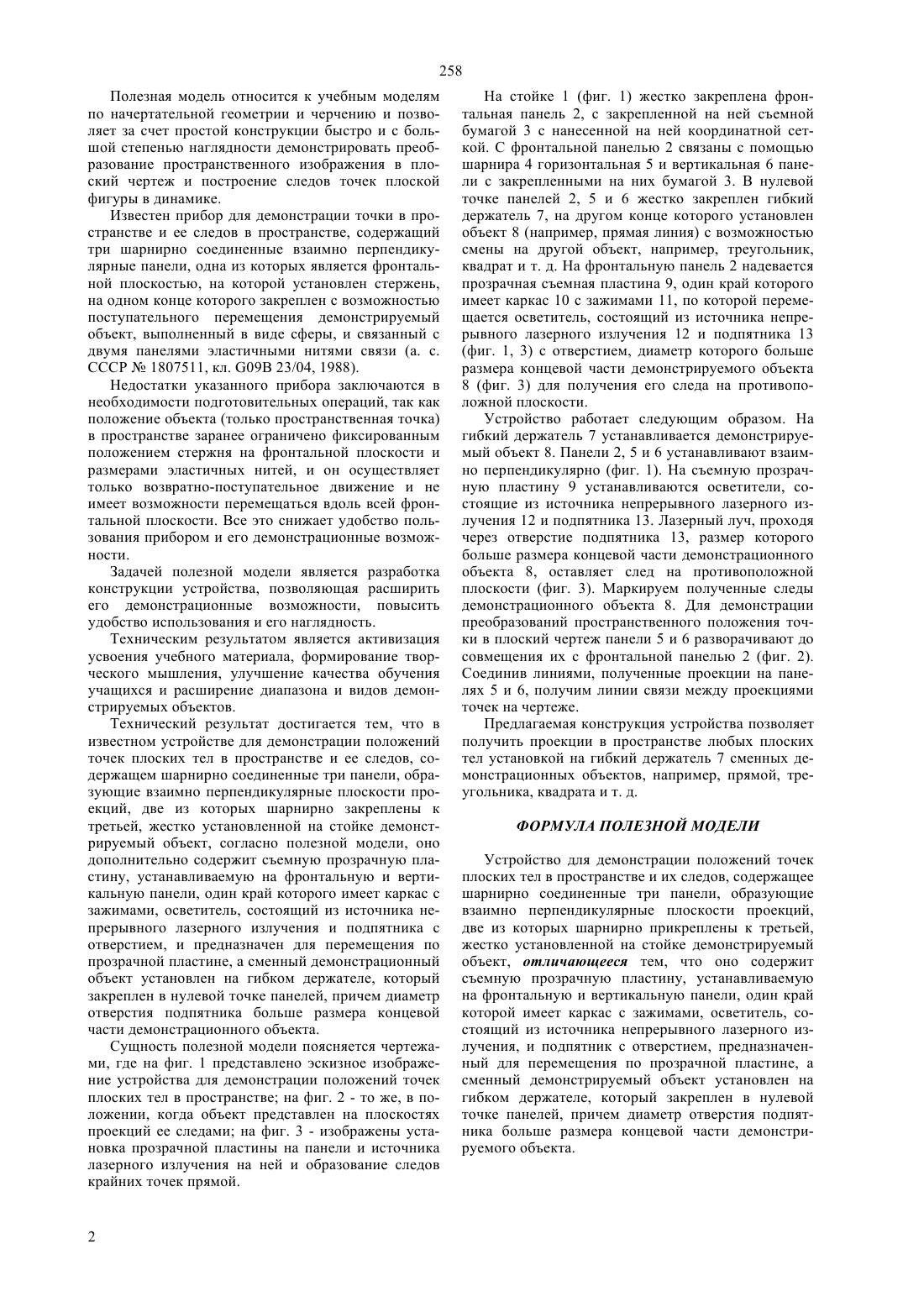

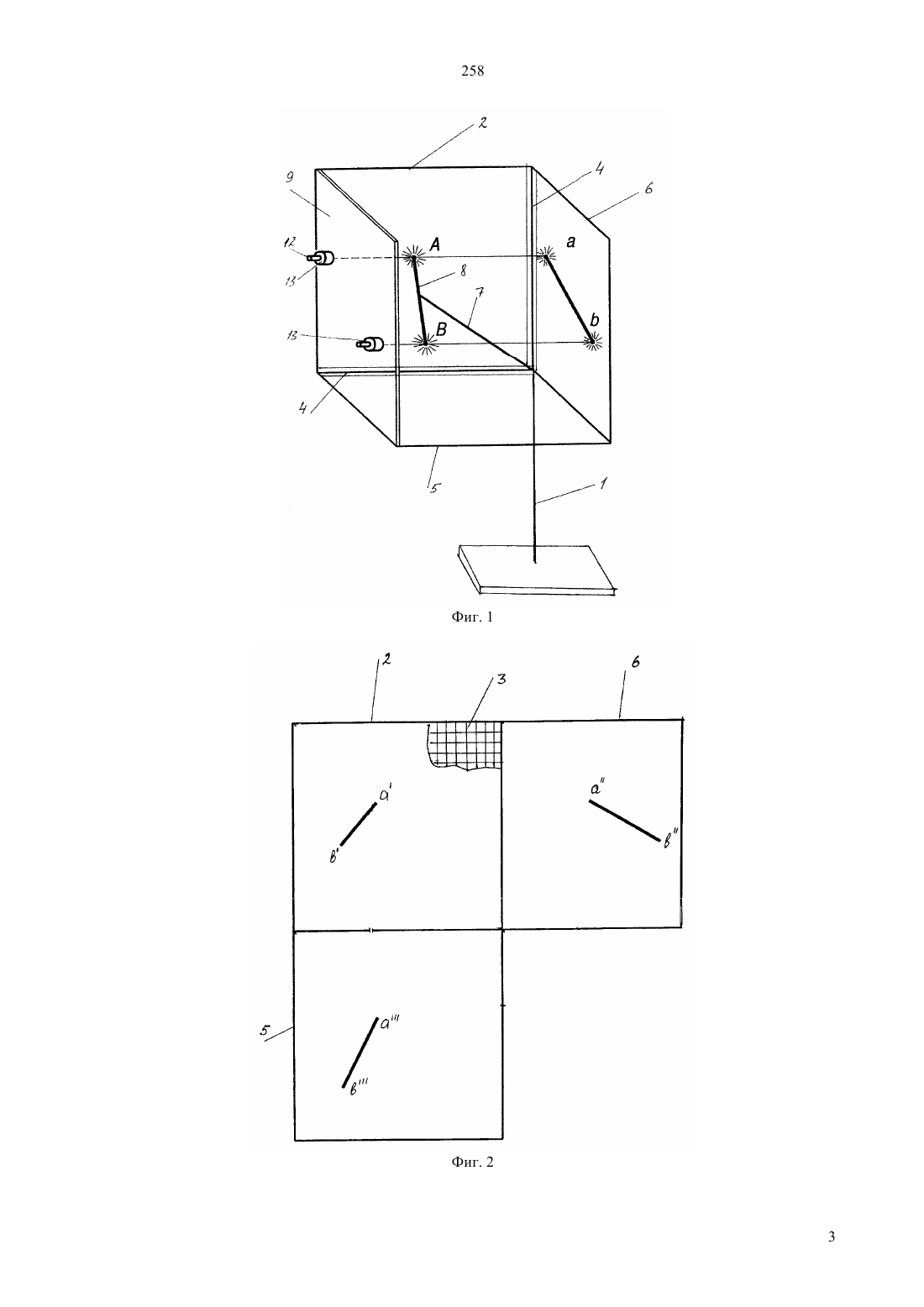

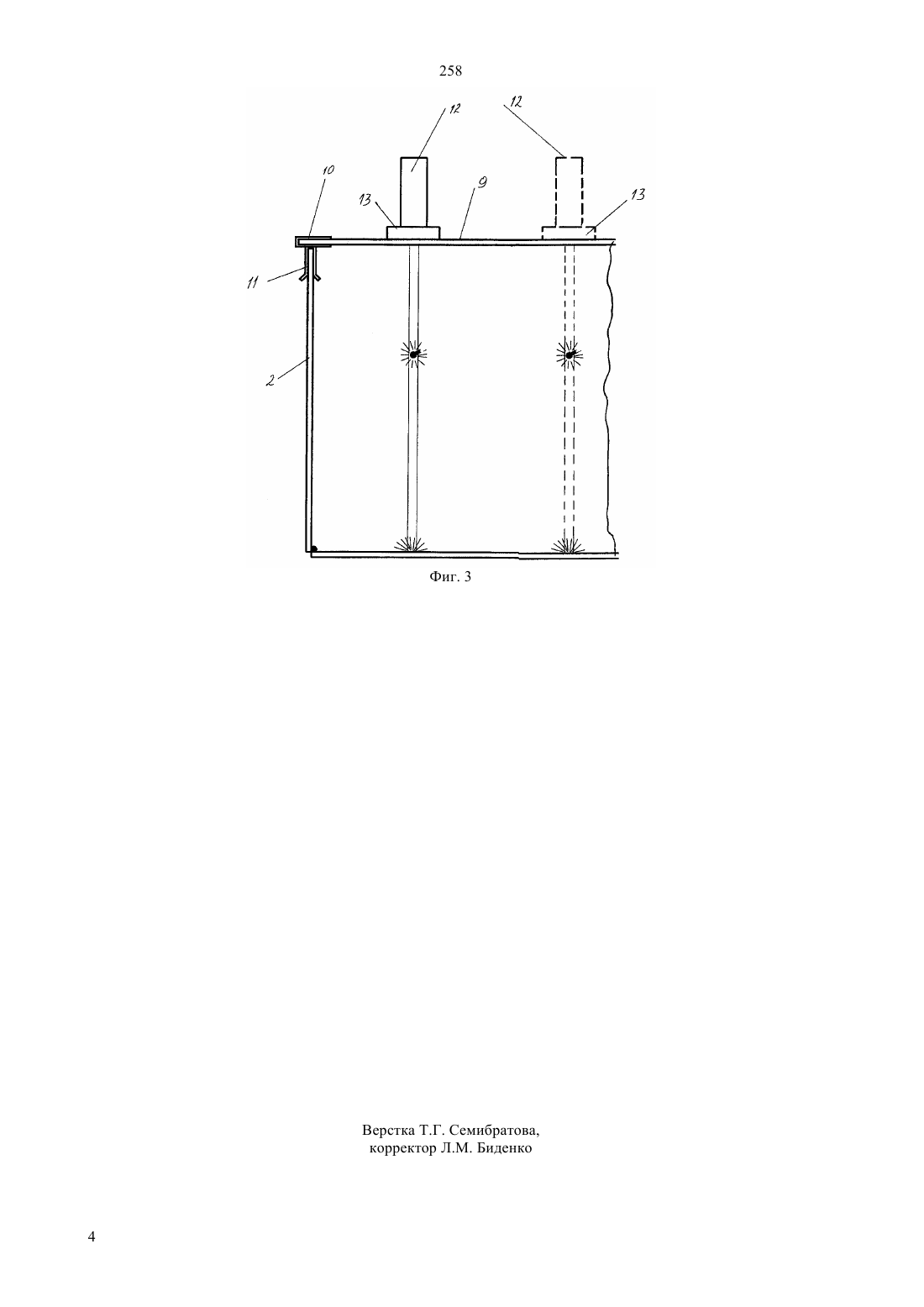

(51)7 09 23/04 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Наби Ыскак Айткулулы Кенбаева Гулмира Капарбаевна Кайым Талгат Тотышулы(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ДЕМОНСТРАЦИИ ПОЛОЖЕНИЙ ТОЧЕК ПЛОСКИХ ТЕЛ В ПРОСТРАНСТВЕ(57) Полезная модель относится к учебным моделям по начертательной геометрии и черчению и позволяет за счет простой конструкции быстро и с большой степенью наглядности демонстрировать преобразование пространственного изображения в плоский чертеж и построение следов точек плоской фигуры в динамике. Техническим результатом является активизация усвоения учебного материала, формирование твор ческого мышления, улучшение качества обучения учащихся и расширение диапазона и видов демонстрируемых объектов. Устройство для демонстрации положений точек плоских тел в пространстве и ее следов, содержащее шарнирно соединенные три панели, образующие взаимно перпендикулярные плоскости проекций,две из которых шарнирно закреплены к третьей,жестко установленной на стойке демонстрируемый объект, согласно полезной модели, оно дополнительно содержит съемную прозрачную пластину,устанавливаемую на фронтальную и вертикальную панели, один край которого имеет каркас с зажимами, осветитель, состоящий из источника непрерывного лазерного излучения и подпятника с отверстием, и предназначен для перемещения по прозрачной пластине, а сменный демонстрационный объект установлен на гибком держателе, который закреплен в нулевой точке панелей, причем диаметр отверстия подпятника больше размера концевой части демонстрационного объекта. 258 Полезная модель относится к учебным моделям по начертательной геометрии и черчению и позволяет за счет простой конструкции быстро и с большой степенью наглядности демонстрировать преобразование пространственного изображения в плоский чертеж и построение следов точек плоской фигуры в динамике. Известен прибор для демонстрации точки в пространстве и ее следов в пространстве, содержащий три шарнирно соединенные взаимно перпендикулярные панели, одна из которых является фронтальной плоскостью, на которой установлен стержень,на одном конце которого закреплен с возможностью поступательного перемещения демонстрируемый объект, выполненный в виде сферы, и связанный с двумя панелями эластичными нитями связи (а. с. СССР 1807511, кл. 09 В 23/04, 1988). Недостатки указанного прибора заключаются в необходимости подготовительных операций, так как положение объекта (только пространственная точка) в пространстве заранее ограничено фиксированным положением стержня на фронтальной плоскости и размерами эластичных нитей, и он осуществляет только возвратно-поступательное движение и не имеет возможности перемещаться вдоль всей фронтальной плоскости. Все это снижает удобство пользования прибором и его демонстрационные возможности. Задачей полезной модели является разработка конструкции устройства, позволяющая расширить его демонстрационные возможности, повысить удобство использования и его наглядность. Техническим результатом является активизация усвоения учебного материала, формирование творческого мышления, улучшение качества обучения учащихся и расширение диапазона и видов демонстрируемых объектов. Технический результат достигается тем, что в известном устройстве для демонстрации положений точек плоских тел в пространстве и ее следов, содержащем шарнирно соединенные три панели, образующие взаимно перпендикулярные плоскости проекций, две из которых шарнирно закреплены к третьей, жестко установленной на стойке демонстрируемый объект, согласно полезной модели, оно дополнительно содержит съемную прозрачную пластину, устанавливаемую на фронтальную и вертикальную панели, один край которого имеет каркас с зажимами, осветитель, состоящий из источника непрерывного лазерного излучения и подпятника с отверстием, и предназначен для перемещения по прозрачной пластине, а сменный демонстрационный объект установлен на гибком держателе, который закреплен в нулевой точке панелей, причем диаметр отверстия подпятника больше размера концевой части демонстрационного объекта. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлено эскизное изображение устройства для демонстрации положений точек плоских тел в пространстве на фиг. 2 - то же, в положении, когда объект представлен на плоскостях проекций ее следами на фиг. 3 - изображены установка прозрачной пластины на панели и источника лазерного излучения на ней и образование следов крайних точек прямой. 2 На стойке 1 (фиг. 1) жестко закреплена фронтальная панель 2, с закрепленной на ней съемной бумагой 3 с нанесенной на ней координатной сеткой. С фронтальной панелью 2 связаны с помощью шарнира 4 горизонтальная 5 и вертикальная 6 панели с закрепленными на них бумагой 3. В нулевой точке панелей 2, 5 и 6 жестко закреплен гибкий держатель 7, на другом конце которого установлен объект 8 (например, прямая линия) с возможностью смены на другой объект, например, треугольник,квадрат и т. д. На фронтальную панель 2 надевается прозрачная съемная пластина 9, один край которого имеет каркас 10 с зажимами 11, по которой перемещается осветитель, состоящий из источника непрерывного лазерного излучения 12 и подпятника 13(фиг. 1, 3) с отверстием, диаметр которого больше размера концевой части демонстрируемого объекта 8 (фиг. 3) для получения его следа на противоположной плоскости. Устройство работает следующим образом. На гибкий держатель 7 устанавливается демонстрируемый объект 8. Панели 2, 5 и 6 устанавливают взаимно перпендикулярно (фиг. 1). На съемную прозрачную пластину 9 устанавливаются осветители, состоящие из источника непрерывного лазерного излучения 12 и подпятника 13. Лазерный луч, проходя через отверстие подпятника 13, размер которого больше размера концевой части демонстрационного объекта 8, оставляет след на противоположной плоскости (фиг. 3). Маркируем полученные следы демонстрационного объекта 8. Для демонстрации преобразований пространственного положения точки в плоский чертеж панели 5 и 6 разворачивают до совмещения их с фронтальной панелью 2 (фиг. 2). Соединив линиями, полученные проекции на панелях 5 и 6, получим линии связи между проекциями точек на чертеже. Предлагаемая конструкция устройства позволяет получить проекции в пространстве любых плоских тел установкой на гибкий держатель 7 сменных демонстрационных объектов, например, прямой, треугольника, квадрата и т. д. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для демонстрации положений точек плоских тел в пространстве и их следов, содержащее шарнирно соединенные три панели, образующие взаимно перпендикулярные плоскости проекций,две из которых шарнирно прикреплены к третьей,жестко установленной на стойке демонстрируемый объект, отличающееся тем, что оно содержит съемную прозрачную пластину, устанавливаемую на фронтальную и вертикальную панели, один край которой имеет каркас с зажимами, осветитель, состоящий из источника непрерывного лазерного излучения, и подпятник с отверстием, предназначенный для перемещения по прозрачной пластине, а сменный демонстрируемый объект установлен на гибком держателе, который закреплен в нулевой точке панелей, причем диаметр отверстия подпятника больше размера концевой части демонстрируемого объекта.
