Устройство для контроля формы и расположения плоских поверхностей

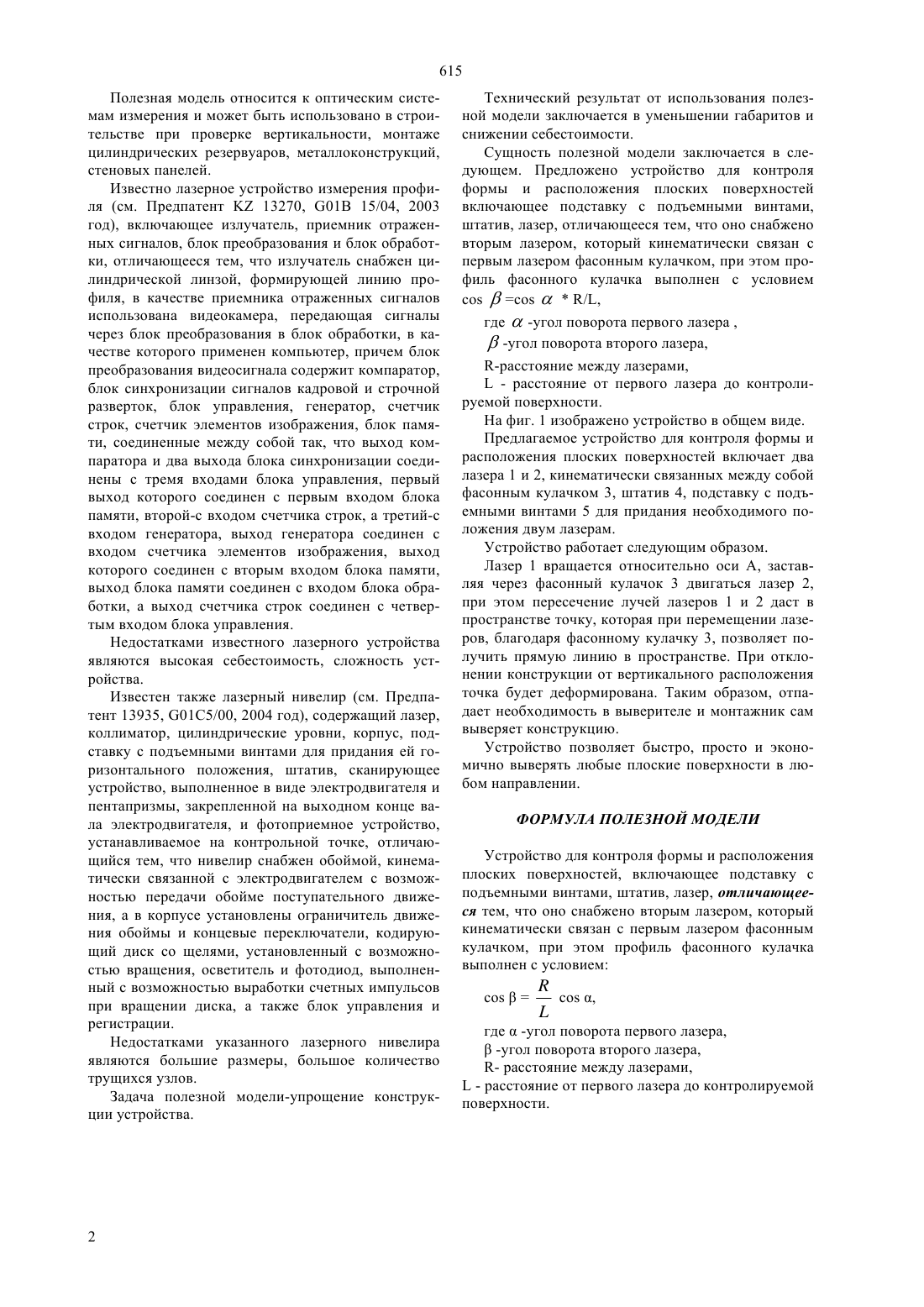

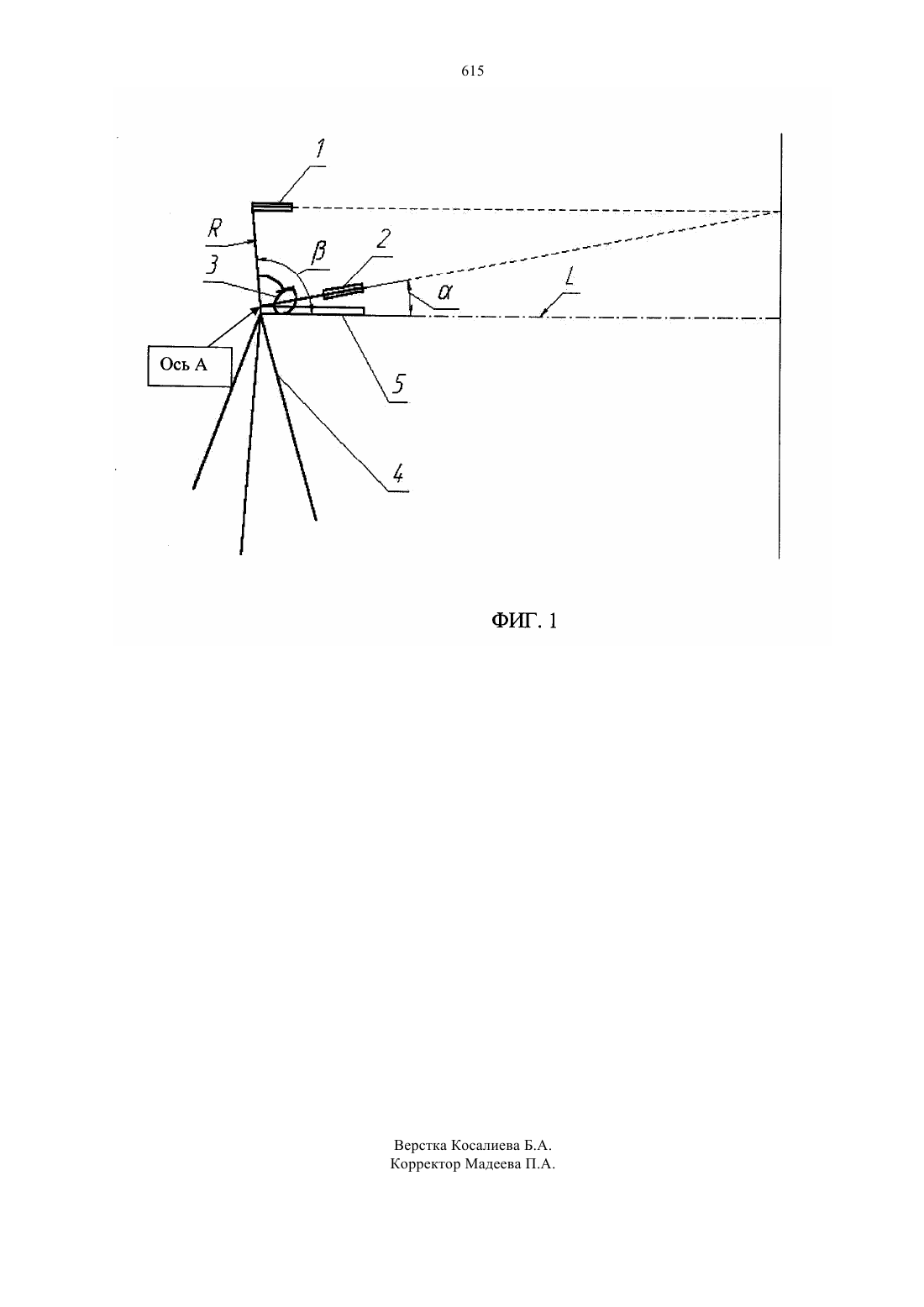

(51) 01 11/30 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ключается в уменьшении габаритов и снижении себестоимости. Сущность полезной модели заключается в следующем. Предложено устройство для контроля формы и расположения плоских поверхностей, включающее подставку с подъемными винтами, штатив, лазер, отличающееся тем, что оно снабжено вторым лазером, который кинематически связан с первым лазером фасонным кулачком, при этом профиль фасонного кулачка выполнен с условием/,где- угол поворота первого лазера , - угол поворота второго лазера , - расстояние между лазерами, - расстояние от первого лазера до контролируемой поверхности.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(56) Предварительный патент РК 13935, кл. 01 5/00, 2004(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ФОРМЫ И РАСПОЛОЖЕНИЯ ПЛОСКИХ ПОВЕРХНОСТЕЙ(57) Полезная модель относится к оптическим системам измерения и может быть использовано в строительстве при проверке вертикальности, монтаже цилиндрических резервуаров, металлоконструкций, стеновых панелей. Задача полезной модели- упрощение конструкции устройства. Технический результат от использования полезной модели за 615 Полезная модель относится к оптическим системам измерения и может быть использовано в строительстве при проверке вертикальности, монтаже цилиндрических резервуаров, металлоконструкций,стеновых панелей. Известно лазерное устройство измерения профиля (см. Предпатент 13270, 01 15/04, 2003 год), включающее излучатель, приемник отраженных сигналов, блок преобразования и блок обработки, отличающееся тем, что излучатель снабжен цилиндрической линзой, формирующей линию профиля, в качестве приемника отраженных сигналов использована видеокамера, передающая сигналы через блок преобразования в блок обработки, в качестве которого применен компьютер, причем блок преобразования видеосигнала содержит компаратор,блок синхронизации сигналов кадровой и строчной разверток, блок управления, генератор, счетчик строк, счетчик элементов изображения, блок памяти, соединенные между собой так, что выход компаратора и два выхода блока синхронизации соединены с тремя входами блока управления, первый выход которого соединен с первым входом блока памяти, второй-с входом счетчика строк, а третий-с входом генератора, выход генератора соединен с входом счетчика элементов изображения, выход которого соединен с вторым входом блока памяти,выход блока памяти соединен с входом блока обработки, а выход счетчика строк соединен с четвертым входом блока управления. Недостатками известного лазерного устройства являются высокая себестоимость, сложность устройства. Известен также лазерный нивелир (см. Предпатент 13935, 015/00, 2004 год), содержащий лазер,коллиматор, цилиндрические уровни, корпус, подставку с подъемными винтами для придания ей горизонтального положения, штатив, сканирующее устройство, выполненное в виде электродвигателя и пентапризмы, закрепленной на выходном конце вала электродвигателя, и фотоприемное устройство,устанавливаемое на контрольной точке, отличающийся тем, что нивелир снабжен обоймой, кинематически связанной с электродвигателем с возможностью передачи обойме поступательного движения, а в корпусе установлены ограничитель движения обоймы и концевые переключатели, кодирующий диск со щелями, установленный с возможностью вращения, осветитель и фотодиод, выполненный с возможностью выработки счетных импульсов при вращении диска, а также блок управления и регистрации. Недостатками указанного лазерного нивелира являются большие размеры, большое количество трущихся узлов. Задача полезной модели-упрощение конструкции устройства. Технический результат от использования полезной модели заключается в уменьшении габаритов и снижении себестоимости. Сущность полезной модели заключается в следующем. Предложено устройство для контроля формы и расположения плоских поверхностей включающее подставку с подъемными винтами,штатив, лазер, отличающееся тем, что оно снабжено вторым лазером, который кинематически связан с первым лазером фасонным кулачком, при этом профиль фасонного кулачка выполнен с условием/,где-угол поворота первого лазера , -угол поворота второго лазера,-расстояние между лазерами, - расстояние от первого лазера до контролируемой поверхности. На фиг. 1 изображено устройство в общем виде. Предлагаемое устройство для контроля формы и расположения плоских поверхностей включает два лазера 1 и 2, кинематически связанных между собой фасонным кулачком 3, штатив 4, подставку с подъемными винтами 5 для придания необходимого положения двум лазерам. Устройство работает следующим образом. Лазер 1 вращается относительно оси А, заставляя через фасонный кулачок 3 двигаться лазер 2,при этом пересечение лучей лазеров 1 и 2 даст в пространстве точку, которая при перемещении лазеров, благодаря фасонному кулачку 3, позволяет получить прямую линию в пространстве. При отклонении конструкции от вертикального расположения точка будет деформирована. Таким образом, отпадает необходимость в выверителе и монтажник сам выверяет конструкцию. Устройство позволяет быстро, просто и экономично выверять любые плоские поверхности в любом направлении. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для контроля формы и расположения плоских поверхностей, включающее подставку с подъемными винтами, штатив, лазер, отличающееся тем, что оно снабжено вторым лазером, который кинематически связан с первым лазером фасонным кулачком, при этом профиль фасонного кулачка выполнен с условием где-угол поворота первого лазера, -угол поворота второго лазера,- расстояние между лазерами, - расстояние от первого лазера до контролируемой поверхности.
