Стеклопакет

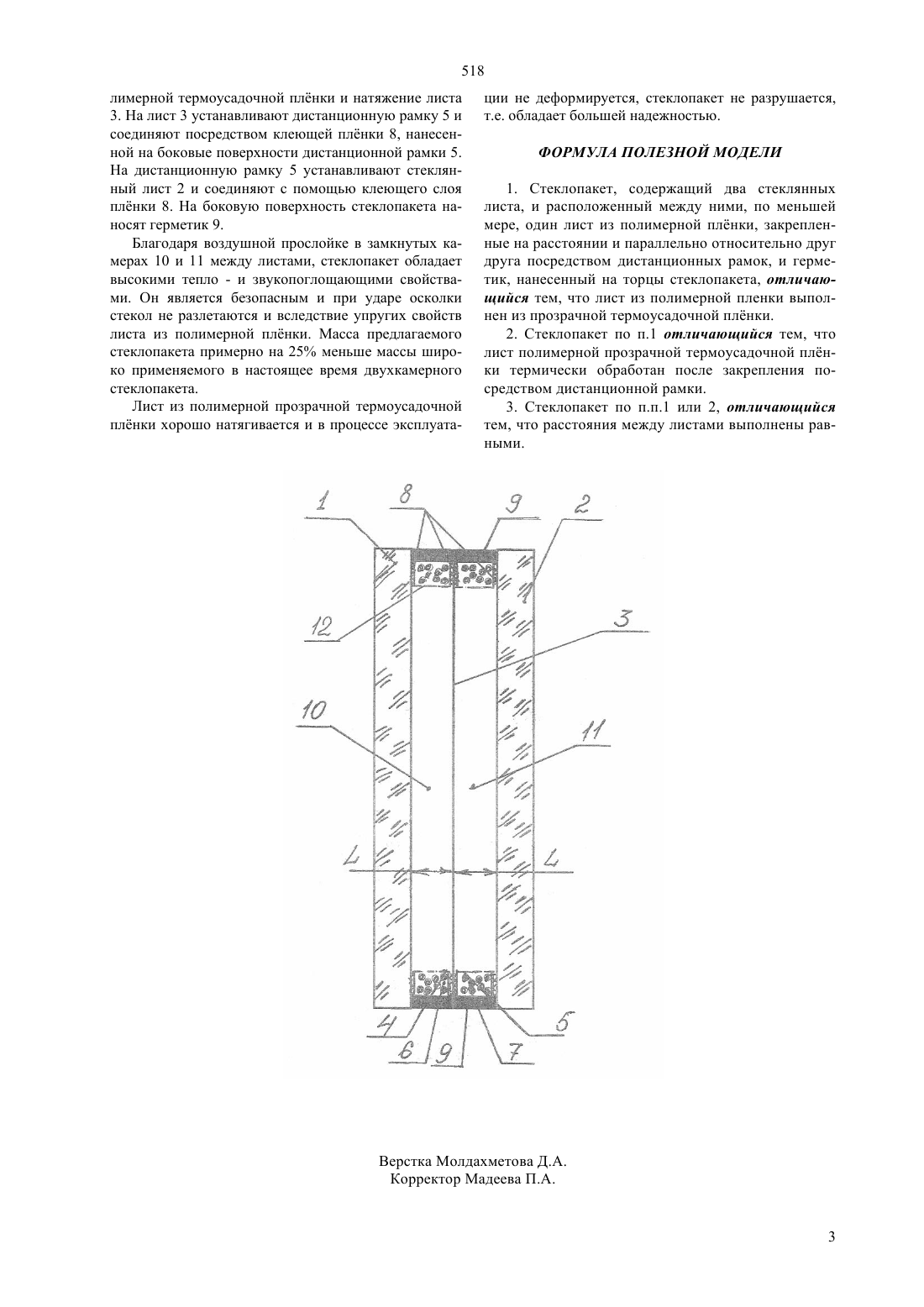

(51) 06 3/66 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ тик 9, нанесенный на торцы стеклопакета. Отличие предлагаемого стеклопакета заключается в том, что лист из полимерной пленки выполнен из прозрачной термоусадочной плнки. Лист полимерной прозрачной термоусадочной плнки может быть термически обработан после закрепления посредством дистанционной рамки 4. Расстояния между листамимогут быть выполнены равными. Преимуществом предлагаемого стеклопакета является то, что он более наджен, не разрушается и не деформируется в процессе эксплуатации при относительно низкой массе, безопасности и высоких тепло- и звукоизолирующих свойствах.(57) Полезная модель относится к конструктивным элементам окон. Стеклопакет содержит два стеклянных листа 1 и 2 , и расположенный между ними, по меньшей мере,один лист из полимерной плнки 3, закрепленные на расстояниии параллельно относительно друг друга посредством дистанционных рамок 4 и 5, герме 518 Полезная модель относится к конструктивным элементам окон. В настоящее время широкое применение в условиях сурового климата нашли двухкамерные стеклопакеты. Они содержат три стеклянных листа, закрепленных на расстоянии и параллельно относительно друг друга посредством дистанционных рамок, и герметика, нанесенного на торцы стеклопакета, с образованием замкнутых камер между стеклянными листами.// //.55./.). Дистанционные рамки выполняют с внутренними полостями, заполненными влагопоглотителем, например, силикагелем, молекулярным ситом или смесью этих веществ, и имеющими диффузионные отверстия, открытые в замкнутые камеры. Камеры могут быть заполнены осушенным воздухом, аргоном или криптоном. Внутренняя поверхность стеклянных листов может быть покрыта полимерной плнкой для увеличения ударопрочности и безопасности. Известные стеклопакеты обладают высокими тепло- и звукоизолирующими свойствами, но имеют относительно большую массу. Известен стеклопакет(Свидетельство на полезную модель Российской Федерации 23454, МПК Е 06 В 3/66, публ. 20.06.2002 г.). Он содержит три стеклянных, закрепленных на расстоянии и параллельно относительно друг друга посредством дистанционных рамок, и герметик, нанесенный на торцы стеклопакета, с образованием замкнутых камер между стеклянными листами, Камеры заполнены осушенной двуокисью углерода. Дистанционная рамка выполнена с внутренними полостями, заполненными влагопоглотителем. Известный стеклопакет обеспечивает высокую тепло- и звукоизоляцию, но имеет сравнительно большую массу. Известен стеклопакет (Патент Российской Федерации 2211296, МПК Е 06 В 3/66, публ. 27.08.2003 г.). Он содержит внутренний и наружный стеклянные листы и расположенный между ними термопластичный лист, выполненный в частности из поликарбоната и имеющий длину, меньшую, чем длина стеклянных листов. Листы закреплены на расстоянии и параллельно относительно друг друга посредством - образной дистанционной рамки. На торцы стеклопакета нанесен герметик. Недостатком известной конструкции является недостаточно низкая масса. В качестве наиболее близкого аналога выбран стеклопакет, описанный в заявке Российской Федерации 96106670 (МПК Е 06 В 3/24, публ. 20.07.1998 г.). Он содержит два стеклянных листа, и расположенный между ними, по меньшей мере,один лист из полимерной пленки, закрепленные на расстоянии и параллельно относительно друг друга посредством дистанционных рамок, герметик, нанесенный на торцы стеклопакета. Лист из полимерной пленки выполнен с прозрачным теплоотражающим покрытием. Недостатком известной конструкции является применение полимерной плнки с теплоотражающим покрытием, что ведет к нагреву воздуха внутри 2 камер стеклопакета и к разрушению стеклопакета. Кроме того, полимерная плнка имеет небольшую толщину и е сложно закрепить ровно, без морщин и провисания, а в процессе эксплуатации она будет деформироваться из-за перепада температур. В основу полезной модели положена задача создания конструкции стеклопакета, имеющего относительно небольшую массу при высоких тепло- и звукоизоляционных свойствах, безопасного и более наджного, не разрушающегося и не деформирующегося в процессе эксплуатации. Технический результат - повышение наджности стеклопакета. Для достижения технического результата в стеклопакете, содержащем два стеклянных листа и расположенный между ними, по меньшей мере, один лист из полимерной плнки, закрепленные на расстоянии и параллельно относительно друг друга посредством дистанционных рамок, и герметик,нанесенный на торцы стеклопакета, лист из полимерной пленки выполнен из прозрачной термоусадочной плнки. Кроме того, лист полимерной прозрачной термоусадочной плнки термически обработан после закрепления его посредством дистанционной рамки. В предпочтительном варианте осуществления расстояния между листами выполнены равными. На чертеже изображен стеклопакет в разрезе. Стеклопакет содержит наружные стеклянные листы 1 и 2 и, по меньшей мере, один расположенный между стеклянными листами 1 и 2 лист 3 из полимерной прозрачной термоусадочной пленки толщиной 40 -112 микрон. Можно использовать полимерную плнку фирмы Дюпон. Листы 1, 2, 3 закреплены на равном расстояниии параллельно относительно друг друга посредством дистанционных рамок 4 и 5. Лист полимерной прозрачной термоусадочной плнки может быть термически обработан после закрепления его посредством дистанционной рамки 4. Дистанционные рамки 4 и 5 выполнены с внутренними полостями 6, заполненными влагопоглотителем - силикагелем 7. На боковые поверхности дистанционных рамок 4 и 5 нанесена двухсторонняя клеющая плнка 8. Снаружи рамок 4 и 5 на торцы стеклопакета нанесен слой герметика 9. Между стеклянными листами 1 и 2 и промежуточным листом из полимерной плнки 3 и дистанционными рамками 4 и 5 образованы замкнутые камеры 10 и 11. Внутренние полости 6 дистанционных рамок соединены с камерами 10 и 11 диффузионными отверстиями 12. Стеклопакет изготавливают следующим образом. На стеклянный лист 1 устанавливают дистанционную рамку 4 , на боковые поверхности которой нанесена двухсторонняя клеющая плнка 8. На рамку 4 укладывают лист 3 из полимерной прозрачной термоусадочной плнки. Он приклеивается к дистанционной рамке 4 клеющим слоем пленки 8. Лист 3 из полимерной прозрачной термоусадочной плнки обрабатывают производственным феном при температуре 100-250 С. В результате происходит усадка по 518 лимерной термоусадочной плнки и натяжение листа 3. На лист 3 устанавливают дистанционную рамку 5 и соединяют посредством клеющей плнки 8, нанесенной на боковые поверхности дистанционной рамки 5. На дистанционную рамку 5 устанавливают стеклянный лист 2 и соединяют с помощью клеющего слоя плнки 8. На боковую поверхность стеклопакета наносят герметик 9. Благодаря воздушной прослойке в замкнутых камерах 10 и 11 между листами, стеклопакет обладает высокими тепло - и звукопоглощающими свойствами. Он является безопасным и при ударе осколки стекол не разлетаются и вследствие упругих свойств листа из полимерной плнки. Масса предлагаемого стеклопакета примерно на 25 меньше массы широко применяемого в настоящее время двухкамерного стеклопакета. Лист из полимерной прозрачной термоусадочной плнки хорошо натягивается и в процессе эксплуата ции не деформируется, стеклопакет не разрушается,т.е. обладает большей надежностью. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Стеклопакет, содержащий два стеклянных листа, и расположенный между ними, по меньшей мере, один лист из полимерной плнки, закрепленные на расстоянии и параллельно относительно друг друга посредством дистанционных рамок, и герметик, нанесенный на торцы стеклопакета, отличающийся тем, что лист из полимерной пленки выполнен из прозрачной термоусадочной плнки. 2. Стеклопакет по п.1 отличающийся тем, что лист полимерной прозрачной термоусадочной плнки термически обработан после закрепления посредством дистанционной рамки. 3. Стеклопакет по п.п.1 или 2, отличающийся тем, что расстояния между листами выполнены равными.
