Стеклопакет

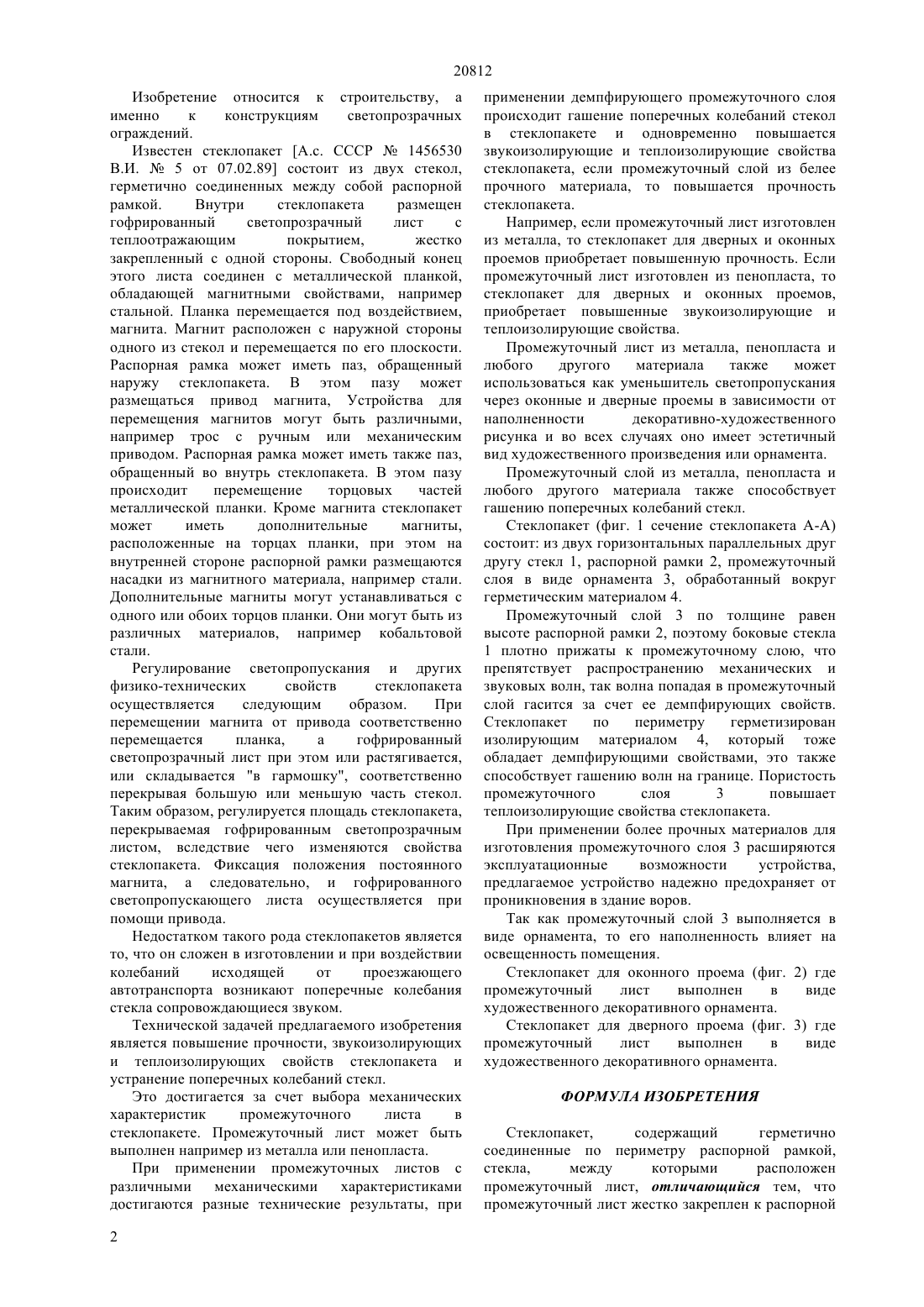

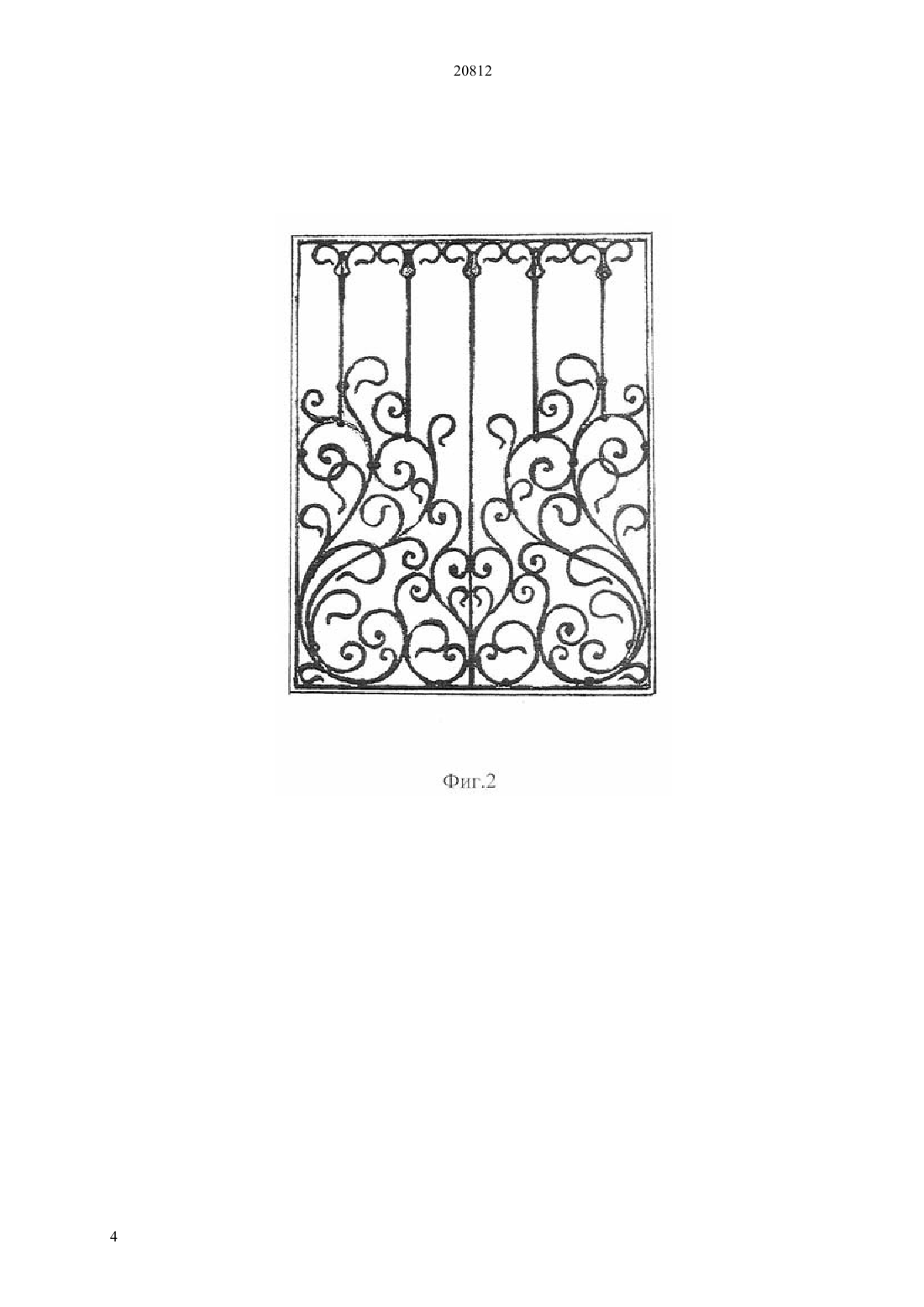

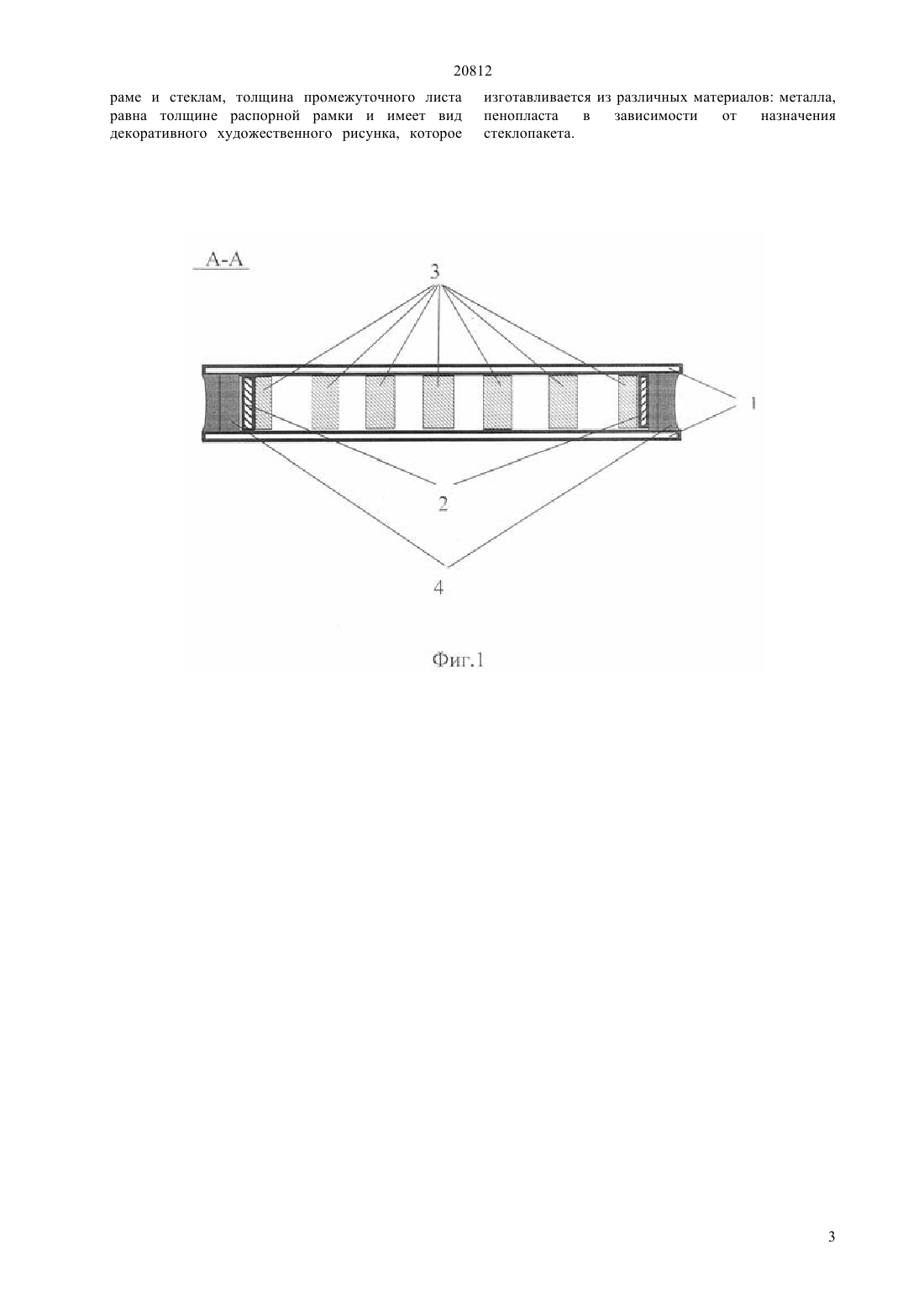

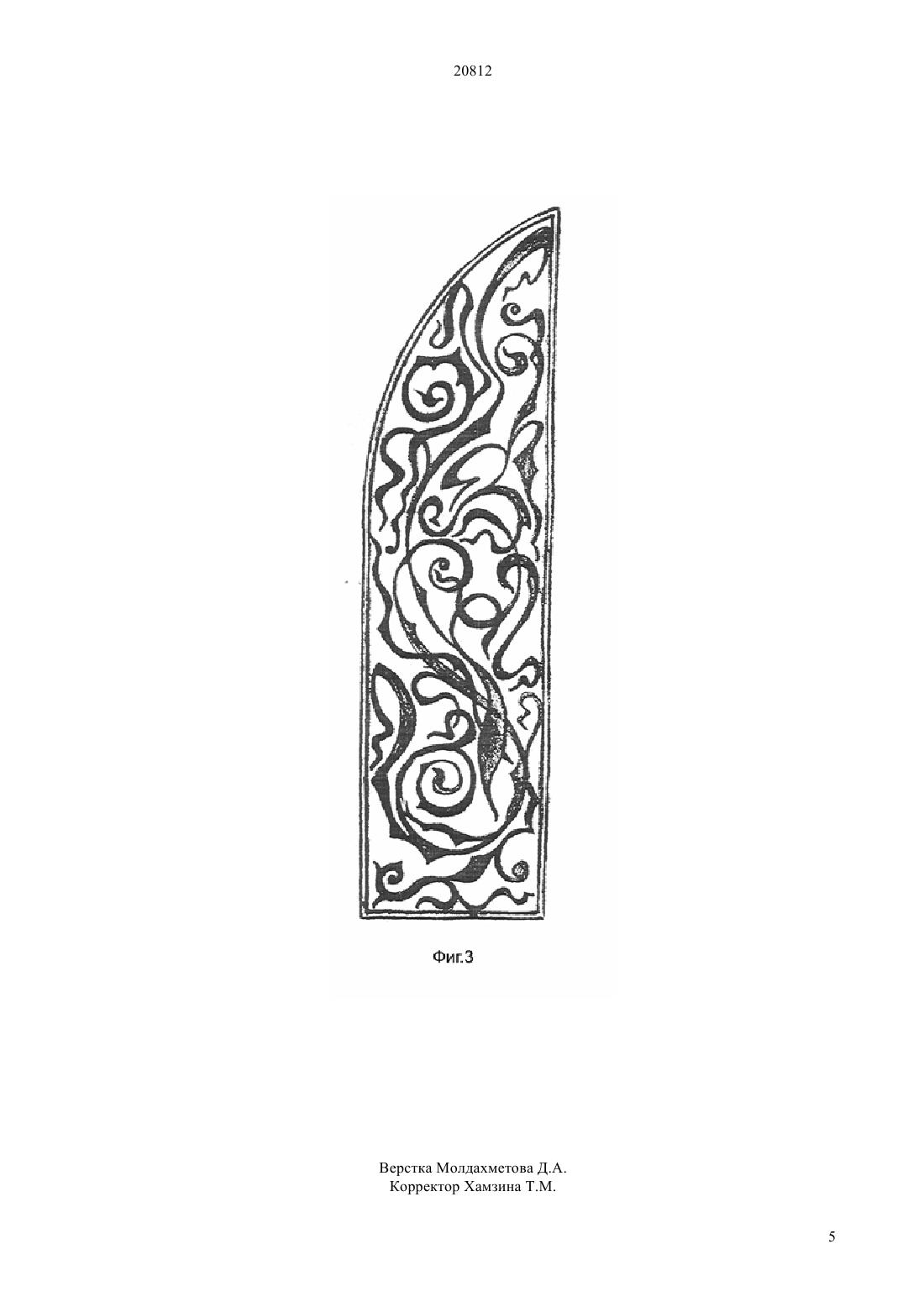

(51) 06 3/66 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ В предлагаемом изобретении повышение прочности,звукоизолирующей и теплоизолирующей свойств стеклопакета и устранение поперечных колебаний стекла осуществляется за счет механических характеристик материала,из которого изготавливается промежуточный слой. Механические характеристики материала промежуточного слоя выбираются в зависимости от цели применения и назначения стеклопакета(76) Гололобов Василий Николаевич 20812 Изобретение относится к строительству, а именно к конструкциям светопрозрачных ограждений. Известен стеклопакет А.с. СССР 1456530 В.И.5 от 07.02.89 состоит из двух стекол,герметично соединенных между собой распорной рамкой. Внутри стеклопакета размещен гофрированный светопрозрачный лист с теплоотражающим покрытием,жестко закрепленный с одной стороны. Свободный конец этого листа соединен с металлической планкой,обладающей магнитными свойствами, например стальной. Планка перемещается под воздействием,магнита. Магнит расположен с наружной стороны одного из стекол и перемещается по его плоскости. Распорная рамка может иметь паз, обращенный наружу стеклопакета. В этом пазу может размещаться привод магнита, Устройства для перемещения магнитов могут быть различными,например трос с ручным или механическим приводом. Распорная рамка может иметь также паз,обращенный во внутрь стеклопакета. В этом пазу происходит перемещение торцовых частей металлической планки. Кроме магнита стеклопакет может иметь дополнительные магниты,расположенные на торцах планки, при этом на внутренней стороне распорной рамки размещаются насадки из магнитного материала, например стали. Дополнительные магниты могут устанавливаться с одного или обоих торцов планки. Они могут быть из различных материалов, например кобальтовой стали. Регулирование светопропускания и других физико-технических свойств стеклопакета осуществляется следующим образом. При перемещении магнита от привода соответственно перемещается планка,а гофрированный светопрозрачный лист при этом или растягивается,или складывается в гармошку, соответственно перекрывая большую или меньшую часть стекол. Таким образом, регулируется площадь стеклопакета,перекрываемая гофрированным светопрозрачным листом, вследствие чего изменяются свойства стеклопакета. Фиксация положения постоянного магнита, а следовательно, и гофрированного светопропускающего листа осуществляется при помощи привода. Недостатком такого рода стеклопакетов является то, что он сложен в изготовлении и при воздействии колебаний исходящей от проезжающего автотранспорта возникают поперечные колебания стекла сопровождающиеся звуком. Технической задачей предлагаемого изобретения является повышение прочности, звукоизолирующих и теплоизолирующих свойств стеклопакета и устранение поперечных колебаний стекл. Это достигается за счет выбора механических характеристик промежуточного листа в стеклопакете. Промежуточный лист может быть выполнен например из металла или пенопласта. При применении промежуточных листов с различными механическими характеристиками достигаются разные технические результаты, при 2 применении демпфирующего промежуточного слоя происходит гашение поперечных колебаний стекол в стеклопакете и одновременно повышается звукоизолирующие и теплоизолирующие свойства стеклопакета, если промежуточный слой из белее прочного материала, то повышается прочность стеклопакета. Например, если промежуточный лист изготовлен из металла, то стеклопакет для дверных и оконных проемов приобретает повышенную прочность. Если промежуточный лист изготовлен из пенопласта, то стеклопакет для дверных и оконных проемов,приобретает повышенные звукоизолирующие и теплоизолирующие свойства. Промежуточный лист из металла, пенопласта и любого другого материала также может использоваться как уменьшитель светопропускания через оконные и дверные проемы в зависимости от наполненности декоративно-художественного рисунка и во всех случаях оно имеет эстетичный вид художественного произведения или орнамента. Промежуточный слой из металла, пенопласта и любого другого материала также способствует гашению поперечных колебаний стекл. Стеклопакет (фиг. 1 сечение стеклопакета А-А) состоит из двух горизонтальных параллельных друг другу стекл 1, распорной рамки 2, промежуточный слоя в виде орнамента 3, обработанный вокруг герметическим материалом 4. Промежуточный слой 3 по толщине равен высоте распорной рамки 2, поэтому боковые стекла 1 плотно прижаты к промежуточному слою, что препятствует распространению механических и звуковых волн, так волна попадая в промежуточный слой гасится за счет ее демпфирующих свойств. Стеклопакет по периметру герметизирован изолирующим материалом 4, который тоже обладает демпфирующими свойствами, это также способствует гашению волн на границе. Пористость промежуточного слоя 3 повышает теплоизолирующие свойства стеклопакета.При применении более прочных материалов для изготовления промежуточного слоя 3 расширяются эксплуатационные возможности устройства,предлагаемое устройство надежно предохраняет от проникновения в здание воров. Так как промежуточный слой 3 выполняется в виде орнамента, то его наполненность влияет на освещенность помещения. Стеклопакет для оконного проема (фиг. 2) где промежуточный лист выполнен в виде художественного декоративного орнамента. Стеклопакет для дверного проема (фиг. 3) где промежуточный лист выполнен в виде художественного декоративного орнамента. ФОРМУЛА ИЗОБРЕТЕНИЯ Стеклопакет,содержащий герметично соединенные по периметру распорной рамкой,стекла,между которыми расположен промежуточный лист, отличающийся тем, что промежуточный лист жестко закреплен к распорной 20812 раме и стеклам, толщина промежуточного листа равна толщине распорной рамки и имеет вид декоративного художественного рисунка, которое изготавливается из различных материалов металла,пенопласта в зависимости от назначения стеклопакета.
