Жатка валковая прицепная широкозахватная

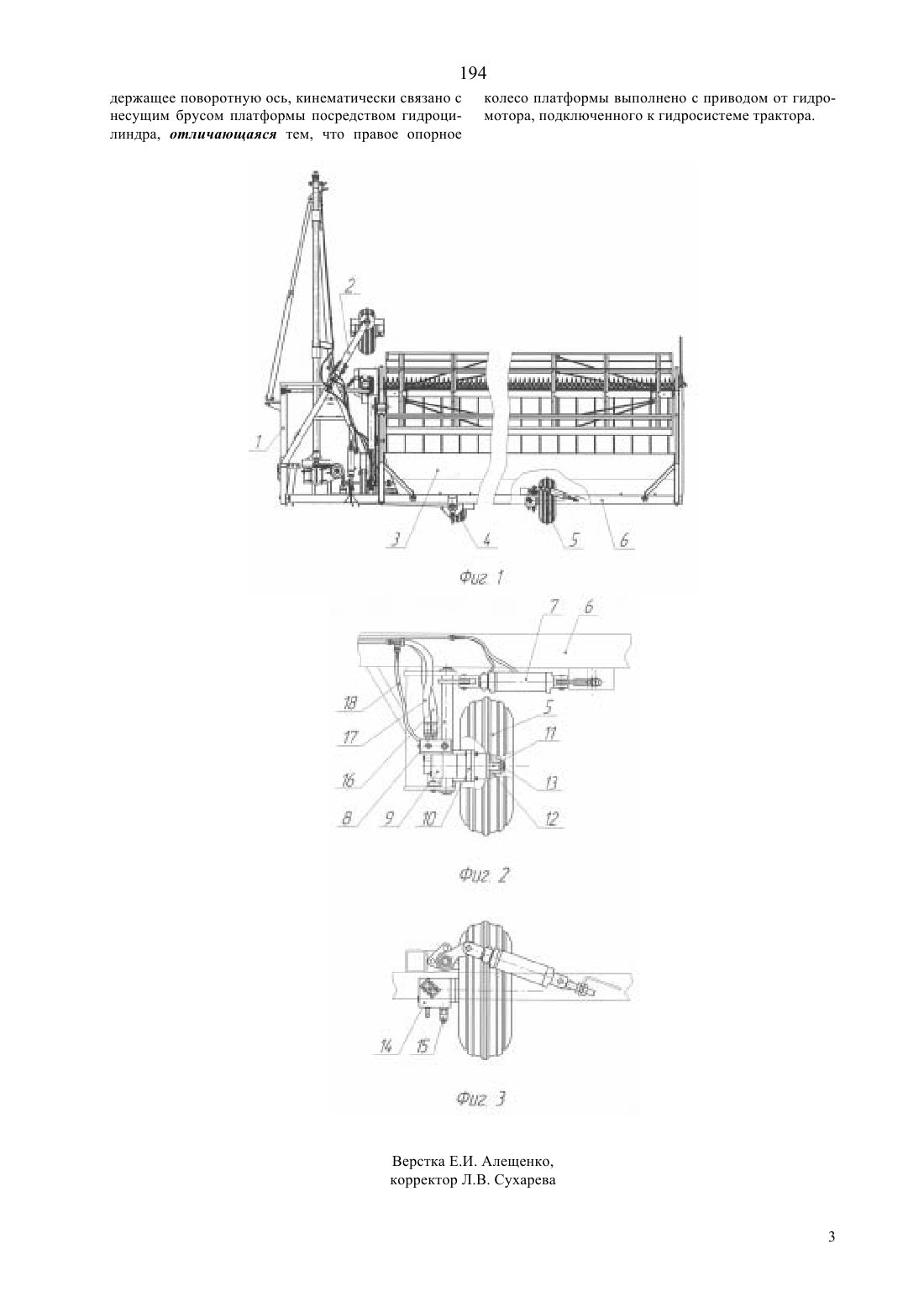

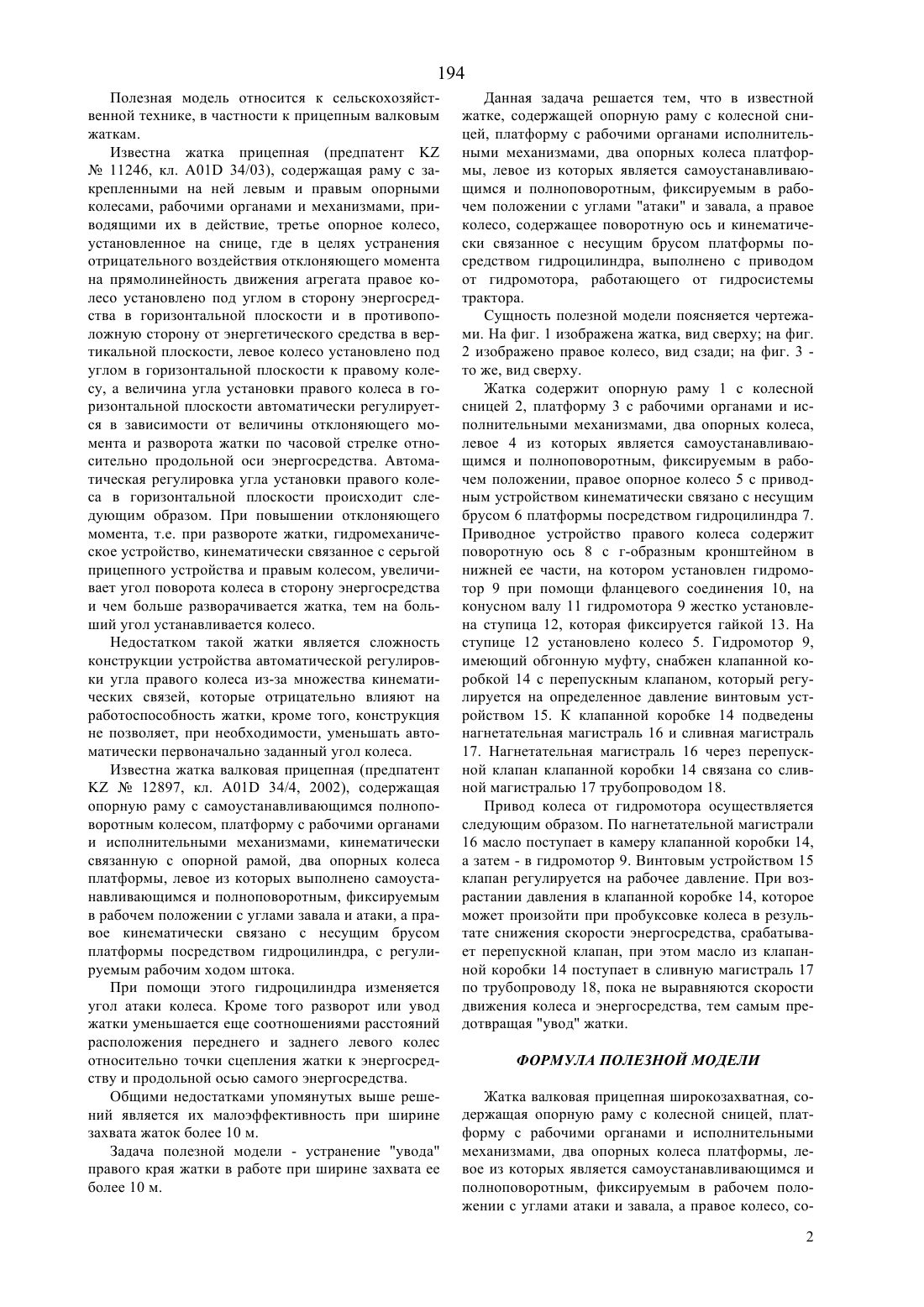

(51)7 01 34/00, 01 34/03 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Министерство сельского хозяйства Республики Казахстан(56) Предварительный патент РК 12897, кл. 01 34/04, 2002(54) ЖАТКА ВАЛКОВАЯ ПРИЦЕПНАЯ ШИРОКОЗАХВАТНАЯ(57) Полезная модель относится к сельскохозяйственной технике, в частности, к широкозахватным прицепным валковым жаткам. Задача полезной модели - устранение увода правого края жатки в работе при ширине захвата ее более 10 м. Это достигается тем, что в жатке, содержащей опорную раму с колесной сницей, платформу с рабочими органами и исполнительными механизмами,два опорных колеса платформы, левое из которых является самоустанавливающимся и полноповоротным, фиксируемым в рабочем положении с углами атаки и завала, а правое колесо, содержащее поворотную ось, кинематически связано с несущим брусом платформы посредством гидроцилиндра, согласно изобретению правое колесо платформы выполнено с приводом от гидромотора, работающего от гидросистемы трактора. 194 Полезная модель относится к сельскохозяйственной технике, в частности к прицепным валковым жаткам. Известна жатка прицепная (предпатент 11246, кл. А 01 34/03), содержащая раму с закрепленными на ней левым и правым опорными колесами, рабочими органами и механизмами, приводящими их в действие, третье опорное колесо,установленное на снице, где в целях устранения отрицательного воздействия отклоняющего момента на прямолинейность движения агрегата правое колесо установлено под углом в сторону энергосредства в горизонтальной плоскости и в противоположную сторону от энергетического средства в вертикальной плоскости, левое колесо установлено под углом в горизонтальной плоскости к правому колесу, а величина угла установки правого колеса в горизонтальной плоскости автоматически регулируется в зависимости от величины отклоняющего момента и разворота жатки по часовой стрелке относительно продольной оси энергосредства. Автоматическая регулировка угла установки правого колеса в горизонтальной плоскости происходит следующим образом. При повышении отклоняющего момента, т.е. при развороте жатки, гидромеханическое устройство, кинематически связанное с серьгой прицепного устройства и правым колесом, увеличивает угол поворота колеса в сторону энергосредства и чем больше разворачивается жатка, тем на больший угол устанавливается колесо. Недостатком такой жатки является сложность конструкции устройства автоматической регулировки угла правого колеса из-за множества кинематических связей, которые отрицательно влияют на работоспособность жатки, кроме того, конструкция не позволяет, при необходимости, уменьшать автоматически первоначально заданный угол колеса. Известна жатка валковая прицепная (предпатент 12897, кл. А 01 34/4, 2002), содержащая опорную раму с самоустанавливающимся полноповоротным колесом, платформу с рабочими органами и исполнительными механизмами, кинематически связанную с опорной рамой, два опорных колеса платформы, левое из которых выполнено самоустанавливающимся и полноповоротным, фиксируемым в рабочем положении с углами завала и атаки, а правое кинематически связано с несущим брусом платформы посредством гидроцилиндра, с регулируемым рабочим ходом штока. При помощи этого гидроцилиндра изменяется угол атаки колеса. Кроме того разворот или увод жатки уменьшается еще соотношениями расстояний расположения переднего и заднего левого колес относительно точки сцепления жатки к энергосредству и продольной осью самого энергосредства. Общими недостатками упомянутых выше решений является их малоэффективность при ширине захвата жаток более 10 м. Задача полезной модели - устранение увода правого края жатки в работе при ширине захвата ее более 10 м. Данная задача решается тем, что в известной жатке, содержащей опорную раму с колесной сницей, платформу с рабочими органами исполнительными механизмами, два опорных колеса платформы, левое из которых является самоустанавливающимся и полноповоротным, фиксируемым в рабочем положении с углами атаки и завала, а правое колесо, содержащее поворотную ось и кинематически связанное с несущим брусом платформы посредством гидроцилиндра, выполнено с приводом от гидромотора, работающего от гидросистемы трактора. Сущность полезной модели поясняется чертежами. На фиг. 1 изображена жатка, вид сверху на фиг. 2 изображено правое колесо, вид сзади на фиг. 3 то же, вид сверху. Жатка содержит опорную раму 1 с колесной сницей 2, платформу 3 с рабочими органами и исполнительными механизмами, два опорных колеса,левое 4 из которых является самоустанавливающимся и полноповоротным, фиксируемым в рабочем положении, правое опорное колесо 5 с приводным устройством кинематически связано с несущим брусом 6 платформы посредством гидроцилиндра 7. Приводное устройство правого колеса содержит поворотную ось 8 с г-образным кронштейном в нижней ее части, на котором установлен гидромотор 9 при помощи фланцевого соединения 10, на конусном валу 11 гидромотора 9 жестко установлена ступица 12, которая фиксируется гайкой 13. На ступице 12 установлено колесо 5. Гидромотор 9,имеющий обгонную муфту, снабжен клапанной коробкой 14 с перепускным клапаном, который регулируется на определенное давление винтовым устройством 15. К клапанной коробке 14 подведены нагнетательная магистраль 16 и сливная магистраль 17. Нагнетательная магистраль 16 через перепускной клапан клапанной коробки 14 связана со сливной магистралью 17 трубопроводом 18. Привод колеса от гидромотора осуществляется следующим образом. По нагнетательной магистрали 16 масло поступает в камеру клапанной коробки 14,а затем - в гидромотор 9. Винтовым устройством 15 клапан регулируется на рабочее давление. При возрастании давления в клапанной коробке 14, которое может произойти при пробуксовке колеса в результате снижения скорости энергосредства, срабатывает перепускной клапан, при этом масло из клапанной коробки 14 поступает в сливную магистраль 17 по трубопроводу 18, пока не выравняются скорости движения колеса и энергосредства, тем самым предотвращая увод жатки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Жатка валковая прицепная широкозахватная, содержащая опорную раму с колесной сницей, платформу с рабочими органами и исполнительными механизмами, два опорных колеса платформы, левое из которых является самоустанавливающимся и полноповоротным, фиксируемым в рабочем положении с углами атаки и завала, а правое колесо, со 2 194 держащее поворотную ось, кинематически связано с несущим брусом платформы посредством гидроцилиндра, отличающаяся тем, что правое опорное колесо платформы выполнено с приводом от гидромотора, подключенного к гидросистеме трактора.
