Универсальное почвообрабатывающее орудие

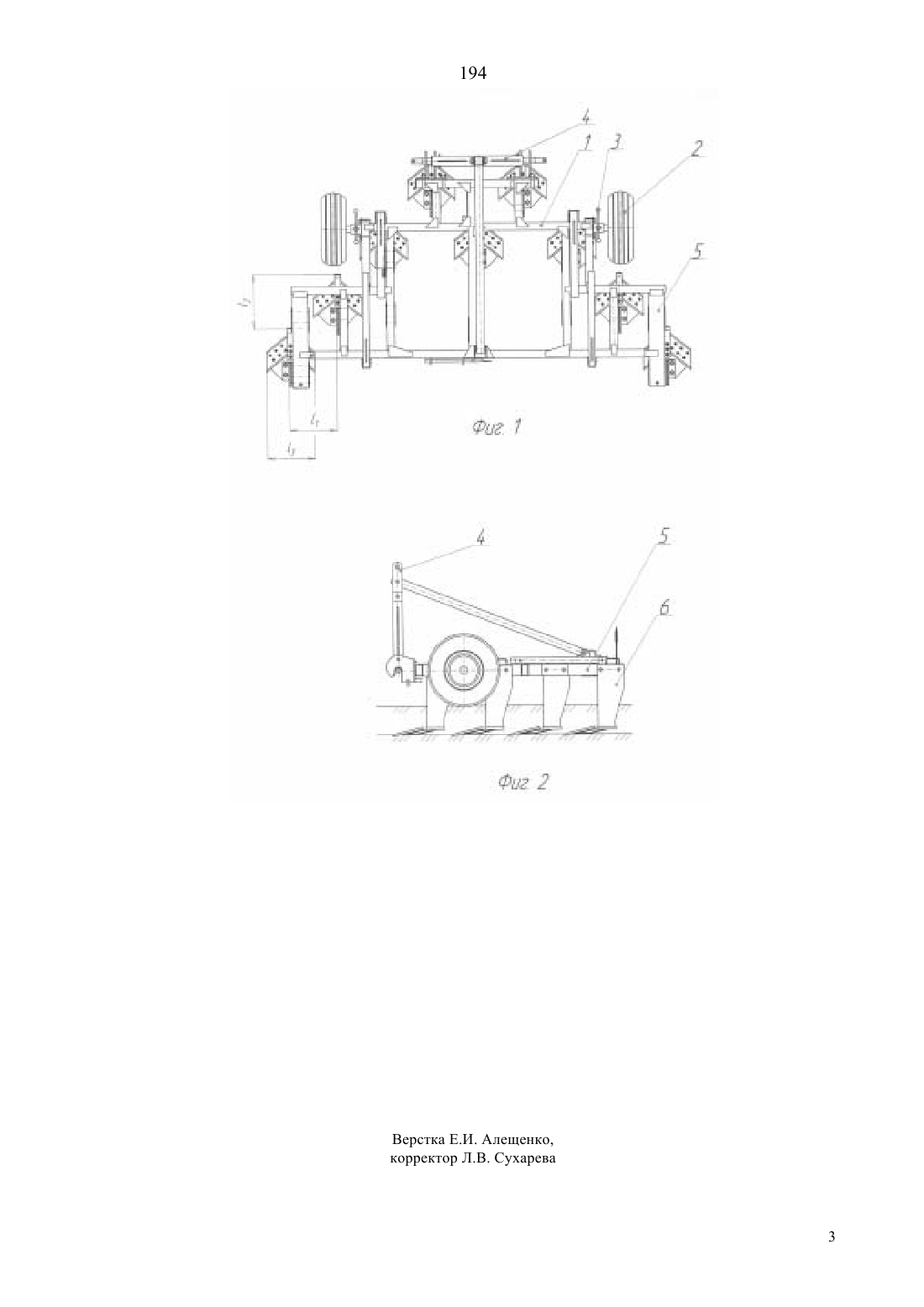

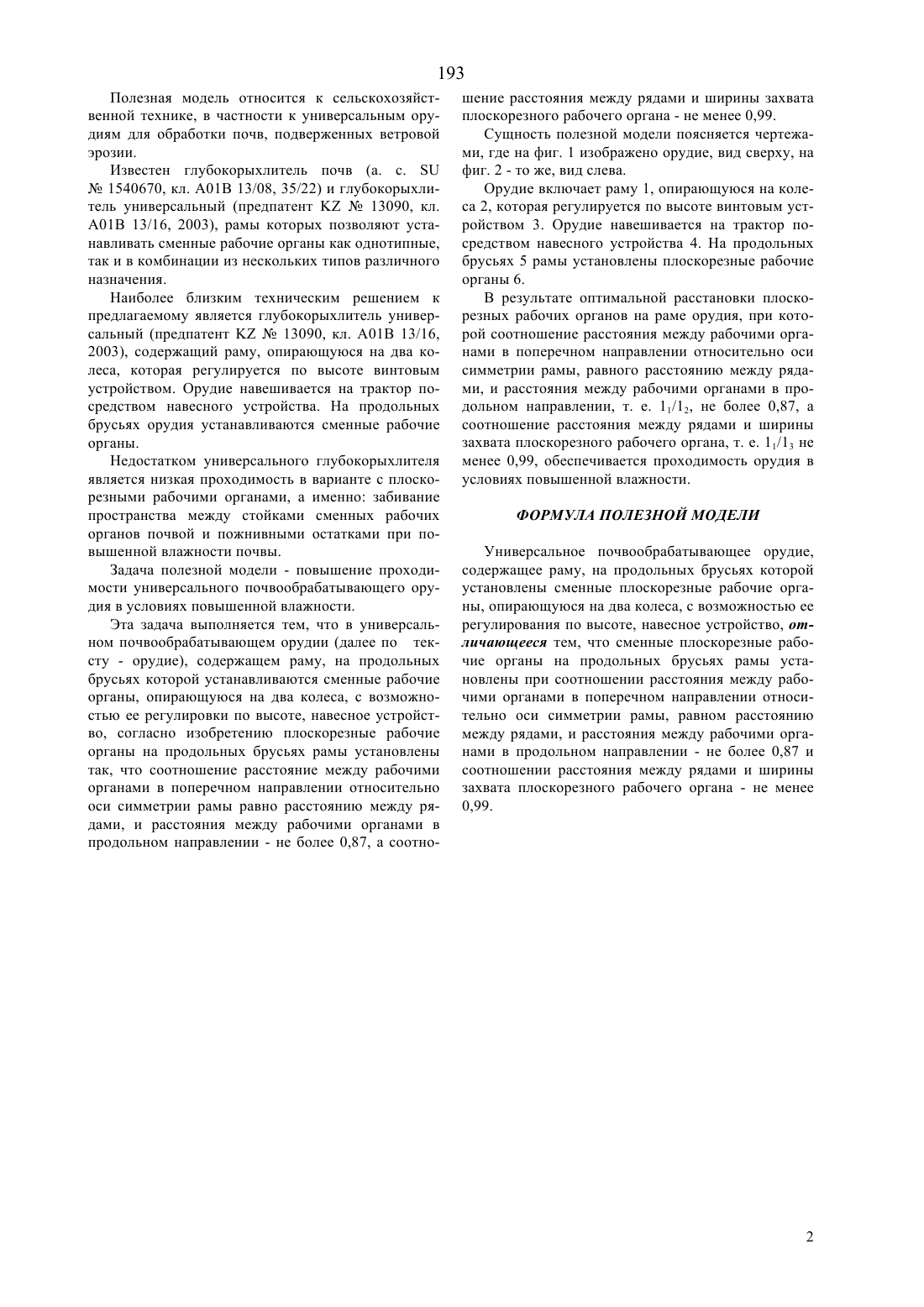

(51)7 01 В 13/08, А 01 В 13/16 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Министерство сельского хозяйства Республики Казахстан(56) Предварительный патент РК 13090, кл. 01 В 13/18, 2003(57) Полезная модель относится к сельскохозяйственной технике, в частности к универсальным орудиям для обработки почв, подверженных ветровой эрозии. Задача полезной модели - повышение проходимости универсального почвообрабатывающего орудия (далее по тексту - орудие) в условиях повышенной влажности достигается за счет того, что в орудии, содержащем раму, на продольных брусьях которой устанавливаются сменные рабочие органы,опирающуюся на два колеса, с возможностью ее регулировки по высоте, навесное устройство, согласно изобретению плоскорезные рабочие органы на продольных брусьях рамы установлены так, что соотношение расстояния между рабочими органами в поперечном направлении относительно оси симметрии рамы равно расстоянию между рядами, и расстояния между рабочими органами в продольном направлении - не более 0,87, а соотношение расстояния между рядами и ширины захвата плоскорезного рабочего органа - не менее 0,99. 193 Полезная модель относится к сельскохозяйственной технике, в частности к универсальным орудиям для обработки почв, подверженных ветровой эрозии. Известен глубокорыхлитель почв (а. с.1540670, кл. А 01 В 13/08, 35/22) и глубокорыхлитель универсальный (предпатент 13090, кл. А 01 В 13/16, 2003), рамы которых позволяют устанавливать сменные рабочие органы как однотипные,так и в комбинации из нескольких типов различного назначения. Наиболее близким техническим решением к предлагаемому является глубокорыхлитель универсальный (предпатент 13090, кл. А 01 В 13/16,2003), содержащий раму, опирающуюся на два колеса, которая регулируется по высоте винтовым устройством. Орудие навешивается на трактор посредством навесного устройства. На продольных брусьях орудия устанавливаются сменные рабочие органы. Недостатком универсального глубокорыхлителя является низкая проходимость в варианте с плоскорезными рабочими органами, а именно забивание пространства между стойками сменных рабочих органов почвой и пожнивными остатками при повышенной влажности почвы. Задача полезной модели - повышение проходимости универсального почвообрабатывающего орудия в условиях повышенной влажности. Эта задача выполняется тем, что в универсальном почвообрабатывающем орудии (далее по тексту - орудие), содержащем раму, на продольных брусьях которой устанавливаются сменные рабочие органы, опирающуюся на два колеса, с возможностью ее регулировки по высоте, навесное устройство, согласно изобретению плоскорезные рабочие органы на продольных брусьях рамы установлены так, что соотношение расстояние между рабочими органами в поперечном направлении относительно оси симметрии рамы равно расстоянию между рядами, и расстояния между рабочими органами в продольном направлении - не более 0,87, а соотно шение расстояния между рядами и ширины захвата плоскорезного рабочего органа - не менее 0,99. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено орудие, вид сверху, на фиг. 2 - то же, вид слева. Орудие включает раму 1, опирающуюся на колеса 2, которая регулируется по высоте винтовым устройством 3. Орудие навешивается на трактор посредством навесного устройства 4. На продольных брусьях 5 рамы установлены плоскорезные рабочие органы 6. В результате оптимальной расстановки плоскорезных рабочих органов на раме орудия, при которой соотношение расстояния между рабочими органами в поперечном направлении относительно оси симметрии рамы, равного расстоянию между рядами, и расстояния между рабочими органами в продольном направлении, т. е. 11/12, не более 0,87, а соотношение расстояния между рядами и ширины захвата плоскорезного рабочего органа, т. е. 11/13 не менее 0,99, обеспечивается проходимость орудия в условиях повышенной влажности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Универсальное почвообрабатывающее орудие,содержащее раму, на продольных брусьях которой установлены сменные плоскорезные рабочие органы, опирающуюся на два колеса, с возможностью ее регулирования по высоте, навесное устройство, отличающееся тем, что сменные плоскорезные рабочие органы на продольных брусьях рамы установлены при соотношении расстояния между рабочими органами в поперечном направлении относительно оси симметрии рамы, равном расстоянию между рядами, и расстояния между рабочими органами в продольном направлении - не более 0,87 и соотношении расстояния между рядами и ширины захвата плоскорезного рабочего органа - не менее 0,99.
