Способ защиты каналов от снежных заносов

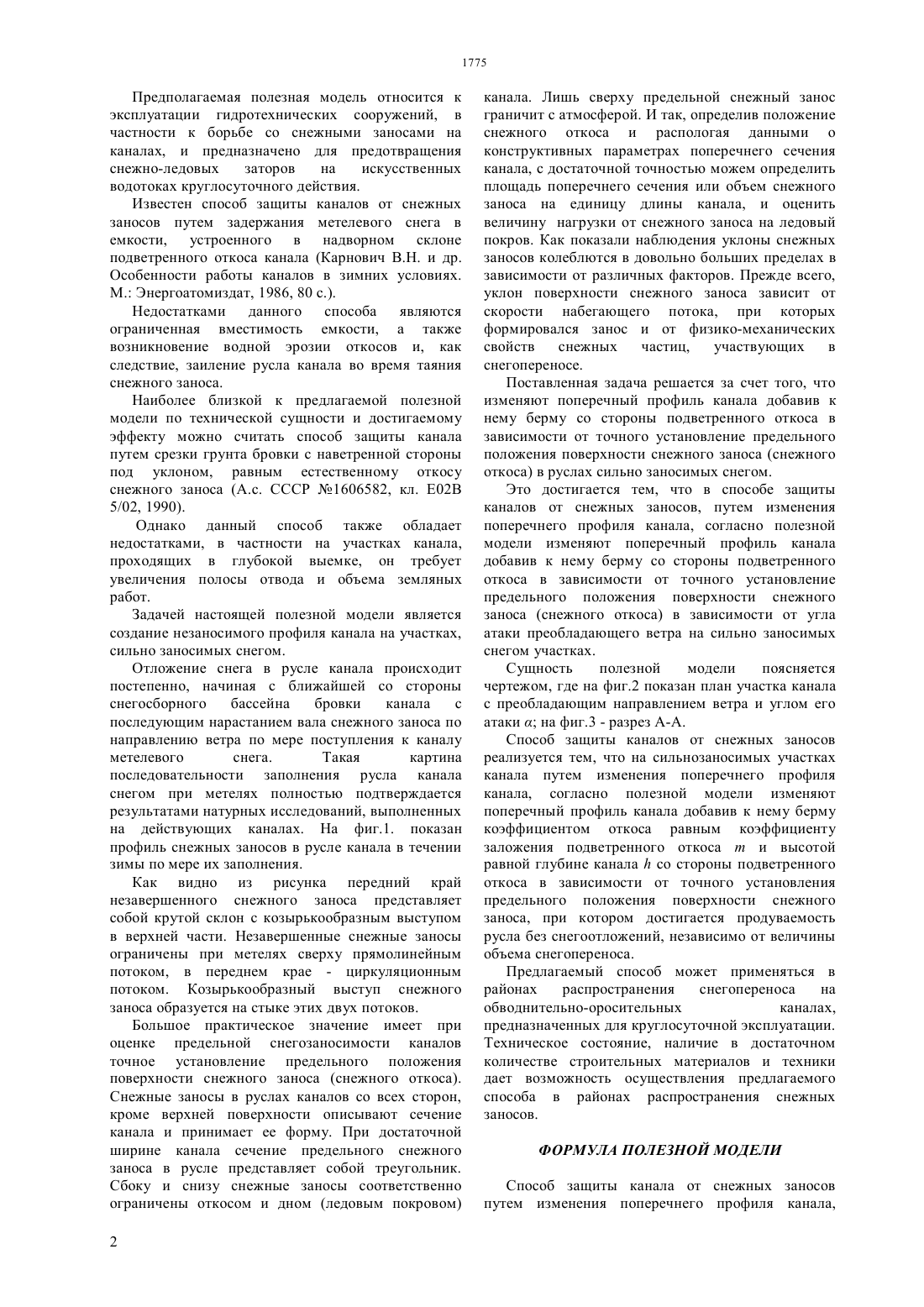

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ ограничены откосом и дном (ледовым покровом) канала. Лишь сверху предельной снежный занос граничит с атмосферой. И так, определив положение снежного откоса и распологая данными о конструктивных параметрах поперечнего сечения канала, с достаточной точностью можем определить площадь поперечнего сечения или объем снежного заноса на единицу длины канала, и оценить величину нагрузки от снежного заноса на ледовый покров. Как показали наблюдения уклоны снежных заносов колеблются в довольно больших пределах в зависимости от различных факторов. Прежде всего,уклон поверхности снежного заноса зависит от скорости набегающего потока, при которых формировались заносы в руслах. Способ защиты каналов от снежных заносов реализуется тем, что на сильнозаносимых участках канала путем изменения поперечнего профиля канала, согласно полезной модели изменяют поперечный профиль канала добавив к нему берму коэффициентом откоса равным коэффициенту заложения подветренного откосаи высотой равной глубине каналасо стороны подветренного откоса в зависимости от точного установления предельного положения поверхности снежного заноса, при котором достигается продуваемость русла без снегоотложений, независимо от величины объема снегопереноса. Предлагаемый способ может применяться в районах распространения снегопереноса на обводнительно-оросительных каналах,предназначенных для круглосуточной эксплуатации.(72) Млктайлы Мратжан Койбаков Сейтхан Мелдебекович Джолдасов Сапарбек Куракбаевич Игликов Алтайы Аманкулович Молдамуратов Жангазы Нуржанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(54) СПОСОБ ЗАЩИТЫ КАНАЛОВ ОТ СНЕЖНЫХ ЗАНОСОВ(57) Предполагаемая полезная модель относится к эксплуатации гидротехнических сооружений, в частности к борьбе со снежными заносами на каналах, и предназначено для предотвращения снежно-ледовых заторов на искусственных водотоках круглосуточного действия. Большое практическое значение имеет при оценке предельной снегозаносимости каналов точное установление предельного положения поверхности снежного заноса (снежного откоса). Снежные заносы в руслах каналов со всех сторон,кроме верхней поверхности описывают сечение канала и принимает ее форму. При достаточной ширине канала сечение предельного снежного заноса в русле представляет собой треугольник. Сбоку и снизу снежные заносы соответственно Предполагаемая полезная модель относится к эксплуатации гидротехнических сооружений, в частности к борьбе со снежными заносами на каналах, и предназначено для предотвращения снежно-ледовых заторов на искусственных водотоках круглосуточного действия. Известен способ защиты каналов от снежных заносов путем задержания метелевого снега в емкости, устроенного в надворном склоне подветренного откоса канала (Карнович В.Н. и др. Особенности работы каналов в зимних условиях. М. Энергоатомиздат, 1986, 80 с.). Недостатками данного способа являются ограниченная вместимость емкости, а также возникновение водной эрозии откосов и, как следствие, заиление русла канала во время таяния снежного заноса. Наиболее близкой к предлагаемой полезной модели по технической сущности и достигаемому эффекту можно считать способ защиты канала путем срезки грунта бровки с наветренной стороны под уклоном, равным естественному откосу снежного заноса (А.с. СССР 1606582, кл. Е 02 В 5/02, 1990). Однако данный способ также обладает недостатками, в частности на участках канала,проходящих в глубокой выемке, он требует увеличения полосы отвода и объема земляных работ. Задачей настоящей полезной модели является создание незаносимого профиля канала на участках,сильно заносимых снегом. Отложение снега в русле канала происходит постепенно, начиная с ближайшей со стороны снегосборного бассейна бровки канала с последующим нарастанием вала снежного заноса по направлению ветра по мере поступления к каналу метелевого снега. Такая картина последовательности заполнения русла канала снегом при метелях полностью подтверждается результатами натурных исследований, выполненных на действующих каналах. На фиг.1. показан профиль снежных заносов в русле канала в течении зимы по мере их заполнения. Как видно из рисунка передний край незавершенного снежного заноса представляет собой крутой склон с козырькообразным выступом в верхней части. Незавершенные снежные заносы ограничены при метелях сверху прямолинейным потоком, в переднем крае - циркуляционным потоком. Козырькообразный выступ снежного заноса образуется на стыке этих двух потоков. Большое практическое значение имеет при оценке предельной снегозаносимости каналов точное установление предельного положения поверхности снежного заноса (снежного откоса). Снежные заносы в руслах каналов со всех сторон,кроме верхней поверхности описывают сечение канала и принимает ее форму. При достаточной ширине канала сечение предельного снежного заноса в русле представляет собой треугольник. Сбоку и снизу снежные заносы соответственно ограничены откосом и дном (ледовым покровом) 2 канала. Лишь сверху предельной снежный занос граничит с атмосферой. И так, определив положение снежного откоса и распологая данными о конструктивных параметрах поперечнего сечения канала, с достаточной точностью можем определить площадь поперечнего сечения или объем снежного заноса на единицу длины канала, и оценить величину нагрузки от снежного заноса на ледовый покров. Как показали наблюдения уклоны снежных заносов колеблются в довольно больших пределах в зависимости от различных факторов. Прежде всего,уклон поверхности снежного заноса зависит от скорости набегающего потока, при которых формировался занос и от физико-механических свойств снежных частиц,участвующих в снегопереносе. Поставленная задача решается за счет того, что изменяют поперечный профиль канала добавив к нему берму со стороны подветренного откоса в зависимости от точного установление предельного положения поверхности снежного заноса (снежного откоса) в руслах сильно заносимых снегом. Это достигается тем, что в способе защиты каналов от снежных заносов, путем изменения поперечнего профиля канала, согласно полезной модели изменяют поперечный профиль канала добавив к нему берму со стороны подветренного откоса в зависимости от точного установление предельного положения поверхности снежного заноса (снежного откоса) в зависимости от угла атаки преобладающего ветра на сильно заносимых снегом участках. Сущность полезной модели поясняется чертежом, где на фиг.2 показан план участка канала с преобладающим направлением ветра и углом его атакина фиг.3 - разрез А-А. Способ защиты каналов от снежных заносов реализуется тем, что на сильнозаносимых участках канала путем изменения поперечнего профиля канала, согласно полезной модели изменяют поперечный профиль канала добавив к нему берму коэффициентом откоса равным коэффициенту заложения подветренного откоса т и высотой равной глубине каналасо стороны подветренного откоса в зависимости от точного установления предельного положения поверхности снежного заноса, при котором достигается продуваемость русла без снегоотложений, независимо от величины объема снегопереноса. Предлагаемый способ может применяться в районах распространения снегопереноса на обводнительно-оросительных каналах,предназначенных для круглосуточной эксплуатации. Техническое состояние, наличие в достаточном количестве строительных материалов и техники дает возможность осуществления предлагаемого способа в районах распространения снежных заносов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Способ защиты канала от снежных заносов путем изменения поперечнего профиля канала, 1775 отличающийся тем, что изменяют поперечный профиль канала, добавив к нему берму коэффициентом откоса равным коэффициенту заложения подветренного откоса т и высотой равной глубине каналасо стороны подветренного откоса в зависимости от точного установления предельного положения поверхности снежного заноса, при котором достигается продуваемость русла без снегоотложений, независимо от величины объема снегопереноса.
