Способ защиты каналов проходящих на выемках от снежных заносов

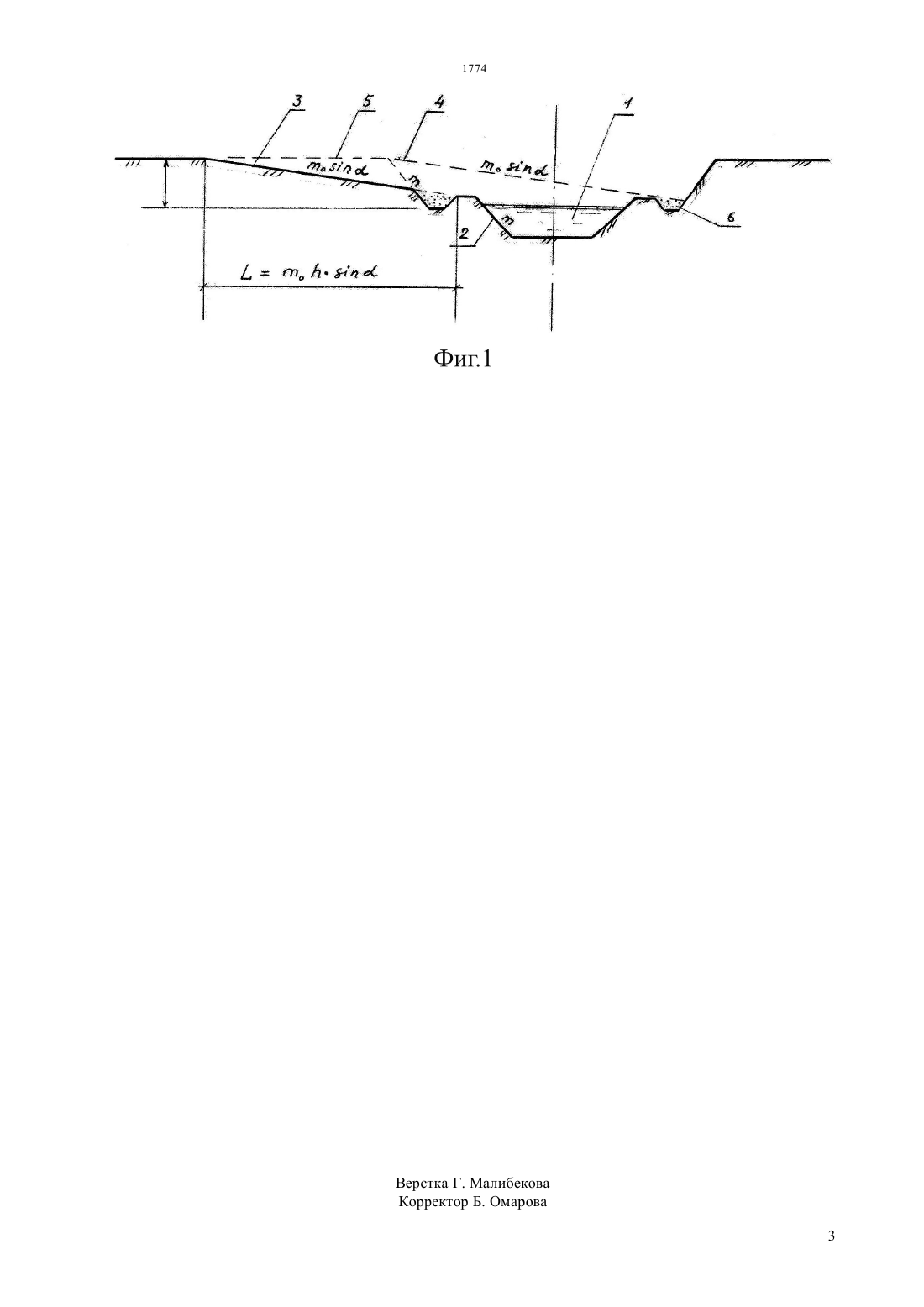

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Принцип способа защиты каналов проходящих на выемках от снежных заносов заключается в следующем. Снежный вал формируется в выемках с определенным уклоном, называемым естественным откосом снежного заноса 0, численно равным 8-12,в зависимости от скорости ветра и начальной скорости снегопереноса. При косых ветрах, в силу сохранения уклона по направлению действия ветра,коэффициент естественного откоса снежного заноса,принятой по нормали к выемке, равен 0 , где- угол атаки ветра. В этом случае, при уклонах подстилающей поверхности,соответствующей 0 , отложений снега при метелях происходить не будет. Реализация способа в районах повышенного снегопереноса,где для обеспечения бесперебойности подачи воды каналах круглогодичного действия в зимний период требуется устройство дорогостоящих многорядных снегозащитных средств или содержание большого парка снегоочистительных механизмов, даст большой экономический и экологический эффект и обеспечит надежную работу магистральных каналов проходящих на выемках в течение всего зимнего периода.(72) Койбаков Сейтхан Мелдебекович Джолдасов Сапарбек Куракбаевич Млктайлы Мратжан Игликов Алтайы Аманкулович Молдамуратов Жангазы Нуржанович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(54) СПОСОБ ЗАЩИТЫ КАНАЛОВ ПРОХОДЯЩИХ НА ВЫЕМКАХ ОТ СНЕЖНЫХ ЗАНОСОВ(57) Предполагаемая полезная модель относится к способам защиты каналов проходящих на выемках от снежных заносов в районах интенсивной метеловой деятельности, и предназначено для предотвращения снежно-ледовых заторов на искусственных водотоках круглосуточного действия. Задачей настоящей полезной модели является повышение надежности на участках канала проходящих на выемках и снегозащиты на каналах. Предполагаемая полезная модель относится к способам защиты каналов проходящих на выемках от снежных заносов в районах интенсивной метеловой деятельности, и предназначено для предотвращения снежно-ледовых заторов на искусственных водотоках круглосуточного действия. Известен способ защиты каналов от снежных заносов путем задержания метелевого снега в емкости, устроенного в надворном склоне подветренного откоса канала (Карнович В.Н. и др. Особенности работы каналов в зимних условиях. М. Энергоатомиздат, 1986, 80 с.). Недостатками данного способа являются органиченная вместимость емкости, а также возникновение водной эрозии откосов и, как следствие, заиление русла канала во время таяния снежного заноса. Наиболее близкой к предлагаемой полезной модели по технической сущности и достигаемому эффекту можно считать способ защиты канала путем срезки грунта бровки с наветренной стороны под уклоном, равным естественному откосу снежного заноса (А.с. СССР 1606582, кл. Е 02 В 5/02, 1990). Однако данный способ также обладает недостатками, в частности на участках канала,проходящих в глубокой выемке, он требует увеличения полосы отвода и объема земляных работ. Задачей настоящей полезной модели является повышение надежности на участках канала проходящих на выемках и снегозащиты на каналах. Поставленная задача решается за счет того, что в способе защиты участков каналов проходящих на выемках от снежных заносов путем устройства аккумуляционной выемки для перехвата метелевого снега, согласно полезной модели, с наветренной бровки аккумуляционной выемки срезают грунт под уклоном к нормали канала, равным 0,где т 0 - естественный откос снежного заноса,численно равный 8-12, - глубина аккумуляционной выемки,- угол атаки ветра. Срезка наветренной бровки обеспечит транзитную часть канала на выемке безаккумуляционной полости для перехвата метелевого снега, так как снежные заносы в этом случае будут заполнять лишь кювет. На фиг.1 изображен поперечный профиль канала проходящий на выемках со схемами срезки грунта наветренной бровки, с помощью которых осуществляется предлагаемый способ. Поперечные профили каналов проходящих на выемках состоят из транзитной части канала 1, 2 откоса выемки 2, линии срезки наветренной бровки выемки 3, линии предельного снежного заноса до осуществления срезки наветренной бровки 4,контура срезки грунта наветренной бровки 5 и отложения снежного заноса в кюветах 6. Предлагаемый способ снегозащиты реализуется следующим образом. Срезают грунт наветренной бровки 3 на расстоянии 0 от края выемки с уклоном 0 как показано на фиг.1. При таких поперечных профилях снежные заносы заполняют лишь кювет 6 и на транзитной части 1 канала обеспечивается безаккумуляционный снегоперенос при метелях. Принцип способа защиты каналов проходящих на выемках от снежных заносов заключается в следующем. Снежный вал формируется в выемках с определенным уклоном, называемым естественным откосом снежного заноса 0, численно равным 8-12,в зависимости от скорости ветра и начальной скорости снегопереноса. При косых ветрах, в силу сохранения уклона по направлению действия ветра,коэффициент естественного откоса снежного заноса,принятой по нормали к выемке, равен 0 , где- угол атаки ветра. В этом случае, при уклонах подстилающей поверхности,соответствующей 0 , отложений снега при метелях происходить не будет. Реализация способа в районах повышенного снегопереноса,где для обеспечения бесперебойности подачи воды каналах круглогодичного действия в зимний период требуется устройство дорогостоящих многорядных снегозащитных средств или содержание большого парка снегоочистительных механизмов, даст большой экономический и экологический эффект и обеспечит надежную работу магистральных каналов проходящих на выемках в течение всего зимнего периода. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Способ защиты каналов проходящих на выемках от снежных заносов путем устройства аккумуляционной выемки для перехвата метелевого снега, отличающийся тем, что с наветренной бровки аккумуляционной выемки срезают грунт под уклоном к нормали транзитной части канала,равным 0 , где 0 - естественный откос снежного заноса, численно равный 8-12,- глубина аккумуляционной выемки,- угол атаки ветра.
