Сеялка прямого посева с комбинированными сошниками

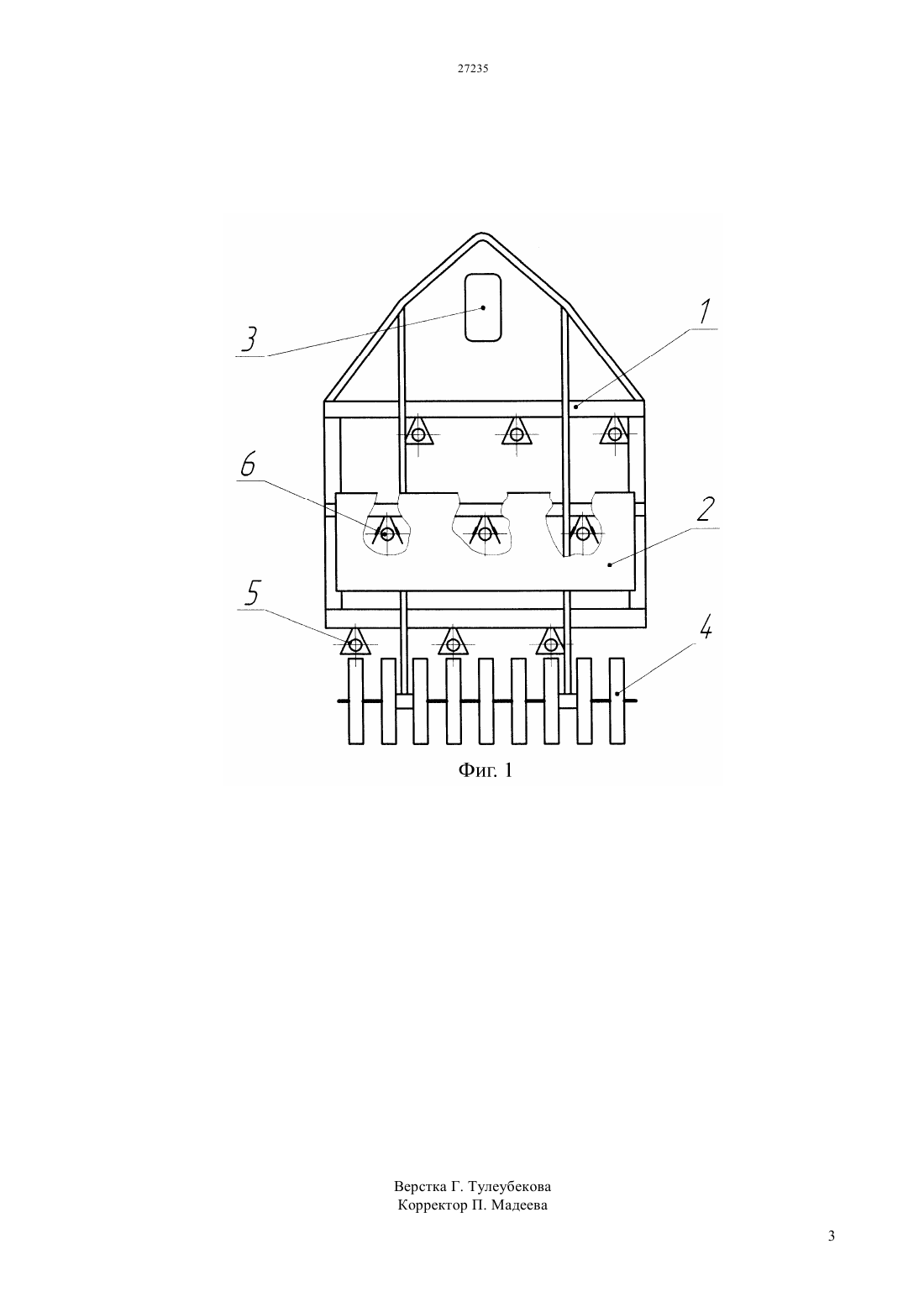

(51) 01 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ массы сеялки, а также предотвращения забивания межсошникового пространства почвой и пожнивными остатками, которая достигается за счет того, что сошники на сеялке установлены, как минимум, в два ряда, причем, в одном из рядов установлены чизельные 5, а в другом - дисковые 6. Сошники на сеялке установлены в три ряда. В первом и третьем рядах установлены чизельные сошники - 5, а в среднем ряду - дисковые сошники 6. Уменьшение количества дисковых сошников на сеялке в два раза обеспечивает заделку семян на оптимальную глубину, без увеличения массы сеялки, а установка вращающихся дисков в среднем ряду препятствует забиванию межсошникового пространства почвой,пожнивными и растительными остатками, содержащимися на поверхности поля. Применение предлагаемого изобретения позволит на 20-25 снизить вес сеялки прямого посева, на 30-40 повысить коэффициент надежности выполнения технологического процесса и на 25-30 повысить производительность сеялки.(72) Адуов Мубарак Матюшков Михаил Иванович Нукушева Сауле Абайдильдиновна Каспаков Есен Жаксалыкович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(56) Карл-Хайнц Келлер. Консервирующая обработка почвы и прямой посев. Журнал, Новое сельское хозяйство, 2002 г.,1(54) СЕЯЛКА ПРЯМОГО ПОСЕВА С КОМБИНИРОВАННЫМИ СОШНИКАМИ(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам прямого посева. Сеялка прямого посева применяется при нулевых технологиях,когда посев семян сельскохозяйственных культур осуществляется в необработанную почву. Технической задачей предлагаемого изобретения является обеспечение оптимальной глубины заделки семян и туков без дополнительного увеличения Изобретение относится к области сельскохозяйственного машиностроения,в частности к зерносеющим сеялкам (машинам). Сеялки прямого посева применяются при нулевых технологиях,когда посев семян сельскохозяйственных культур осуществляется в почву без предварительной обработки(ЗволинскийВ.В.,Любушко Н.И. Развитие конструкции зерновых сеялок прямого посева. Ж. Тракторы и сельскохозяйственные машины, 7. 2003). Известны сеялки прямого посева, содержащие раму, зернотуковый ящик, прикатывающие катки и дисковые сошники(Карл-Хайнц Келлер,Консервирующая обработка почвы и прямой посев. Ж. Новое сельское хозяйство, 2002, 1) Достоинством дисков является то, что они при работе не забиваются почвой и растительными остатками. Хорошо проходят по стерне и разбросанной измельченной соломе. Недостатком дисковых сошников является то,что они плохо заглубляются в твердую необработанную почву. Для посева семян зерновых культур на оптимальную глубину 5-6 см.,необходима нагрузка на один диск до 200 кг. (Карл Хайнц Келлер. Консервирующая обработка почвы и прямой посев. Ж. Новое сельское хозяйство, 2002,1). Это утяжеляет машину, повышает ее тяговое сопротивление и увеличивает расход горючего на посев. Известны также сеялки прямого посева, у которых в качестве рабочих органов применяются протаскивающиеся чизельные сошники(ЗволинскийВ.В.,Любушко Н.И. Развитие конструкции зерновых сеялок прямого посева. Ж. Тракторы и сельскохозяйственные машины, 7. 2003, Карл-Хайнц Келлер. Консервирующая обработка почвы и прямой посев. Ж. Новое сельское хозяйство, 2002, 1). Достоинством чизельных сошников является то,что они хорошо заглубляются в любую почву, в т.ч. и в необработанную, не требуют дополнительного веса сеялки для заглубления на оптимальную глубину. К недостаткам чизельных сошников относится их плохая проходимость при работе сеялки по стерневым полям, содержащих на поверхности пожнивные и растительные остатки. Даже при проходе по измельченной и разбросанной соломе наблюдаются случаи забивания пространства между сошниками почвой, пожнивными и растительными остатками и,как следствие,нарушение технологического процесса посева. Технической задачей предлагаемого изобретения является обеспечение оптимальной глубины заделки семян и туков без дополнительного увеличения массы сеялки, а также предотвращения забивания межсошникового пространства почвой и пожнивными остатками. Указанная техническая задача достигается тем,что сошники на сеялке установлены, как минимум, в два ряда, причем, на одном из рядов установлены чизельные, а на другом дисковые сошники. Сущность предложенного технического решения поясняется фиг.1. Сеялка прямого посева состоит из рамы - 1, зернотукового ящика - 2 опорного колеса 3, прикатывающих катков - 4, чизельных сошников 5 и дисковых сошников - 6. Сошники на сеялке установлены в три ряда. В первом и третьем рядах установлены чизельные сошники - 5, а в среднем ряду - дисковые сошники - 6. Уменьшение количества дисковых сошников на сеялке в два раза обеспечивает заделку семян на оптимальную глубину, без увеличения массы сеялки, а установка вращающихся дисков в среднем ряду препятствует забиванию межсошникового пространства почвой,пожнивными и растительными остатками содержащимися на поверхности поля. Устройство работает следующим образом. При движении сеялки по полю, семена и туки из зернотукового ящика 2 поступают в борозды образованные чизельными сошниками 5 и дисковыми сошниками - 6. Следом идущие катки - 4 уплотняют почву над высеянными семенами. Измельченная солома, растительные остатки и почва из-за отсутствия деформации со стороны дисковых сошников,свободно проходят межсошниковое пространство,обеспечивая высокую проходимость сеялки. Применение предлагаемого изобретения позволит на 20-25 снизить вес сеялки прямого посева, на 30-40 повысить коэффициент надежности выполнения технологического процесса и на 25-30 повысить производительность сеялки. ФОРМУЛА ИЗОБРЕТЕНИЯ Сеялка прямого посева с комбинированными сошниками включающая раму, зернотуковый ящик,сошники и прикатывающие катки, отличающаяся тем, что сошники на сеялке установлены, как минимум, в два ряда, причем, в одном из рядов установлены чизельные, а в другом - дисковые.
