Сборно-модульный понтон для водозабора и рыбозащитного устройства

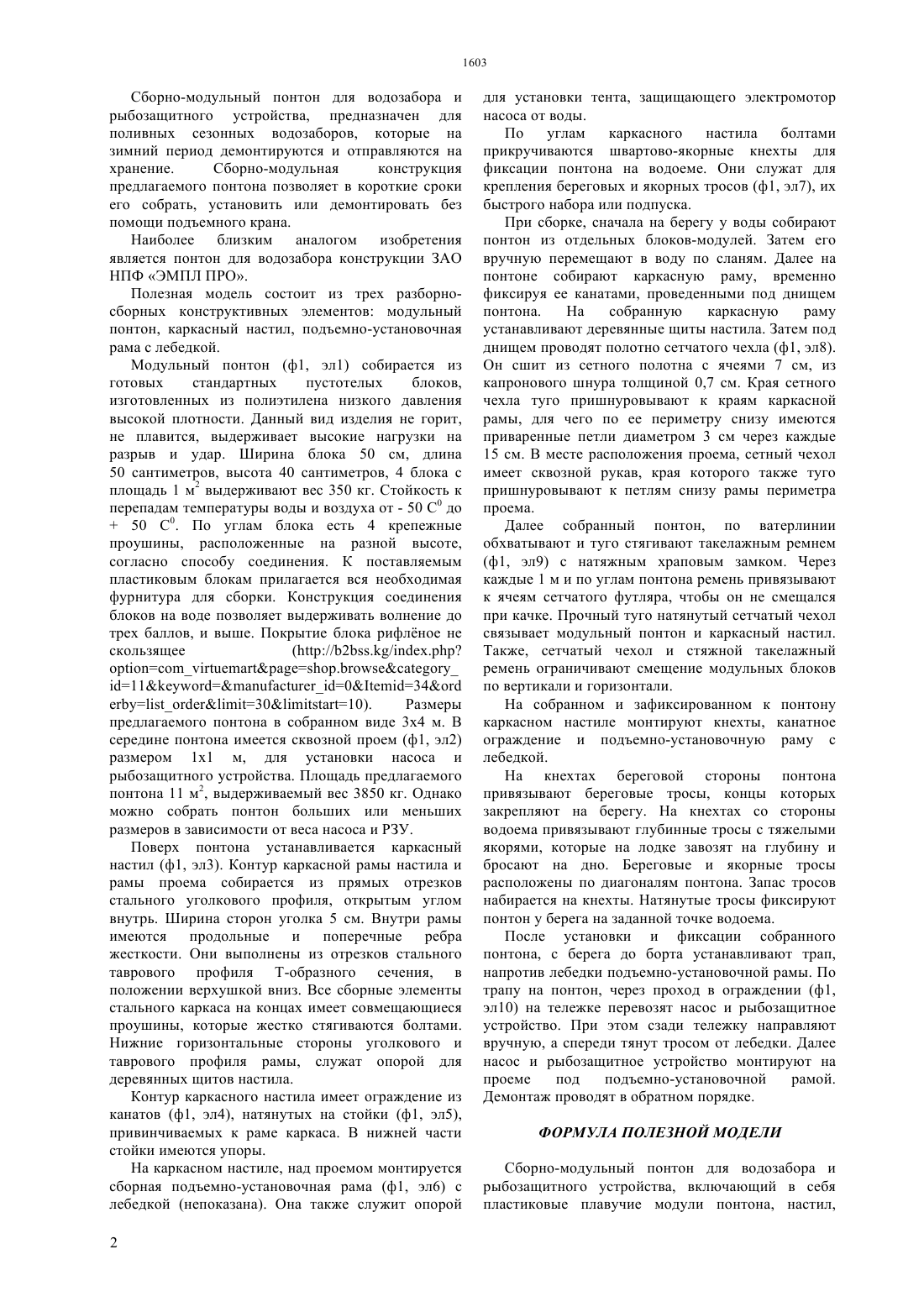

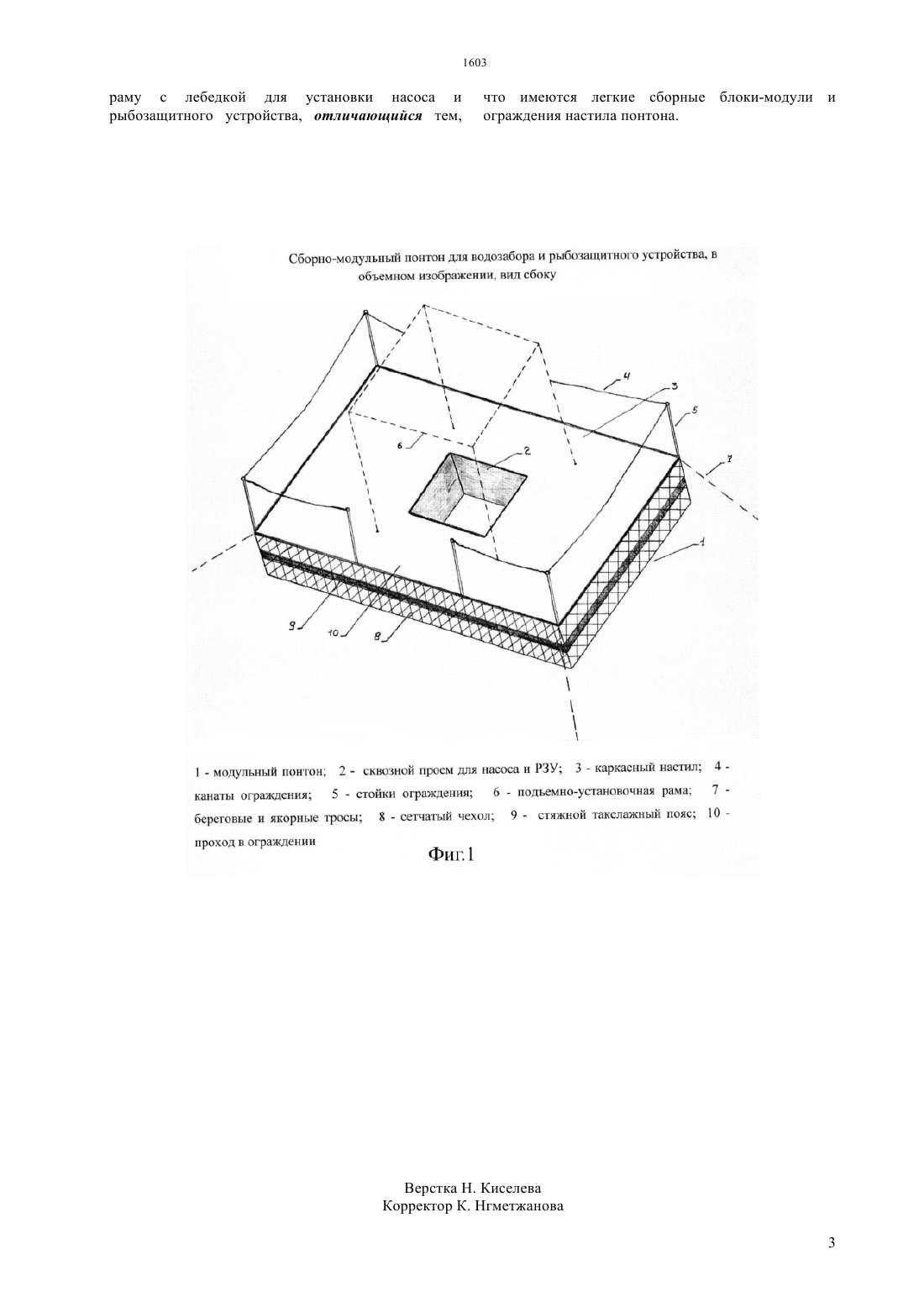

(51) 02 13/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ рыбозащитного устройства. Площадь понтона 11 м 2,выдерживаемый вес 3850 кг. Поверх понтона устанавливается сборный каркасный настил. Контур каркасного пастила имеет ограждение из канатов натянутых на стойки. На каркасном настиле, над проемом монтируется сборная подъемно-установочная рама с лебедкой. По углам каркасного настила болтами прикручиваются швартово-якорные кнехты для крепления береговых и якорных тросов, их быстрого набора или подпуска. Понтон охватывают сетчатым чехлом и по серединной липни периметра, обхватывают и туго стягивают такелажным ремнем с натяжным храповым замком. Туго натянутый сетчатый чехол и стяжной такелажный ремень ограничивают смещение сборных блоков по вертикали и горизонтали. После установки и фиксации собранного понтона, с берега до борта устанавливают трап и по нему на понтон на тележке перевозят насос и рыбозащитное устройство, и монтируют на проеме под подъемно-установочной рамой. Наиболее существенными отличительными признаками от аналога являются следующие имеются легкие малообъемные (0,1 м 3) сборные блоки-модули понтона, для монтажа, установки,демонтажа и перевозки без помощи спецтехники имеется ограждения настила понтона.(72) Жаркенов Дамир Кайыркельдиевич Ким Аркадий Игнатьевич Мурзашев Туреш Каиржанович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Понтон для водозабора конструкции ЗАО НПФ ЭМПЛ ПРО(54) СБОРНО-МОДУЛЬНЫЙ ПОНТОН ДЛЯ ВОДОЗАБОРА И РЫБОЗАЩИТНОГО УСТРОЙСТВА(57) Полезная модель, в виде сборно-модульного понтона для водозабора и рыбозащитного устройства, предназначена для поливных сезонных водозаборов. Сборно-модульная конструкция предлагаемого понтона позволяет в короткие сроки его собрать, установить или демонтировать без помощи подъемного крана. Полезная модель состоит из трех разборносборных конструктивных элементов модульный понтон, каркасный настил, подъемно-установочная рама с лебедкой. Модульный понтон собирается из готовых стандартных блоков, изготовленных из полиэтилена низкого давления высокой плотности. В середине понтона имеется сквозной проем размером 11 м, для установки насоса и Сборно-модульный понтон для водозабора и рыбозащитного устройства, предназначен для поливных сезонных водозаборов, которые на зимний период демонтируются и отправляются на хранение. Сборно-модульная конструкция предлагаемого понтона позволяет в короткие сроки его собрать, установить или демонтировать без помощи подъемного крана. Наиболее близким аналогом изобретения является понтон для водозабора конструкции ЗАО НПФ ЭМПЛ ПРО. Полезная модель состоит из трех разборносборных конструктивных элементов модульный понтон, каркасный настил, подъемно-установочная рама с лебедкой. Модульный понтон (ф 1, эл 1) собирается из готовых стандартных пустотелых блоков,изготовленных из полиэтилена низкого давления высокой плотности. Данный вид изделия не горит,не плавится, выдерживает высокие нагрузки на разрыв и удар. Ширина блока 50 см, длина 50 сантиметров, высота 40 сантиметров, 4 блока с площадь 1 м 2 выдерживают вес 350 кг. Стойкость к перепадам температуры воды и воздуха от - 50 С 0 до 50 С 0. По углам блока есть 4 крепежные проушины, расположенные на разной высоте,согласно способу соединения. К поставляемым пластиковым блокам прилагается вся необходимая фурнитура для сборки. Конструкция соединения блоков на воде позволяет выдерживать волнение до трех баллов, и выше. Покрытие блока рифлное не скользящее. 11034 3010). Размеры предлагаемого понтона в собранном виде 34 м. В середине понтона имеется сквозной проем (ф 1, эл 2) размером 11 м, для установки насоса и рыбозащитного устройства. Площадь предлагаемого понтона 11 м 2, выдерживаемый вес 3850 кг. Однако можно собрать понтон больших или меньших размеров в зависимости от веса насоса и РЗУ. Поверх понтона устанавливается каркасный настил (ф 1, эл 3). Контур каркасной рамы настила и рамы проема собирается из прямых отрезков стального уголкового профиля, открытым углом внутрь. Ширина сторон уголка 5 см. Внутри рамы имеются продольные и поперечные ребра жесткости. Они выполнены из отрезков стального таврового профиля Т-образного сечения, в положении верхушкой вниз. Все сборные элементы стального каркаса на концах имеет совмещающиеся проушины, которые жестко стягиваются болтами. Нижние горизонтальные стороны уголкового и таврового профиля рамы, служат опорой для деревянных щитов настила. Контур каркасного настила имеет ограждение из канатов (ф 1, эл 4), натянутых на стойки (ф 1, эл 5),привинчиваемых к раме каркаса. В нижней части стойки имеются упоры. На каркасном настиле, над проемом монтируется сборная подъемно-установочная рама (ф 1, эл 6) с лебедкой (непоказана). Она также служит опорой 2 для установки тента, защищающего электромотор насоса от воды. По углам каркасного настила болтами прикручиваются швартово-якорные кнехты для фиксации понтона на водоеме. Они служат для крепления береговых и якорных тросов (ф 1, эл 7), их быстрого набора или подпуска. При сборке, сначала на берегу у воды собирают понтон из отдельных блоков-модулей. Затем его вручную перемещают в воду по сланям. Далее на понтоне собирают каркасную раму, временно фиксируя ее канатами, проведенными под днищем понтона. На собранную каркасную раму устанавливают деревянные щиты настила. Затем под днищем проводят полотно сетчатого чехла (ф 1, эл 8). Он сшит из сетного полотна с ячеями 7 см, из капронового шнура толщиной 0,7 см. Края сетного чехла туго пришнуровывают к краям каркасной рамы, для чего по ее периметру снизу имеются приваренные петли диаметром 3 см через каждые 15 см. В месте расположения проема, сетный чехол имеет сквозной рукав, края которого также туго пришнуровывают к петлям снизу рамы периметра проема. Далее собранный понтон, по ватерлинии обхватывают и туго стягивают такелажным ремнем(ф 1, эл 9) с натяжным храповым замком. Через каждые 1 м и по углам понтона ремень привязывают к ячеям сетчатого футляра, чтобы он не смещался при качке. Прочный туго натянутый сетчатый чехол связывает модульный понтон и каркасный настил. Также, сетчатый чехол и стяжной такелажный ремень ограничивают смещение модульных блоков по вертикали и горизонтали. На собранном и зафиксированном к понтону каркасном настиле монтируют кнехты, канатное ограждение и подъемно-установочную раму с лебедкой. На кнехтах береговой стороны понтона привязывают береговые тросы, концы которых закрепляют на берегу. На кнехтах со стороны водоема привязывают глубинные тросы с тяжелыми якорями, которые на лодке завозят на глубину и бросают на дно. Береговые и якорные тросы расположены по диагоналям понтона. Запас тросов набирается на кнехты. Натянутые тросы фиксируют понтон у берега на заданной точке водоема. После установки и фиксации собранного понтона, с берега до борта устанавливают трап,напротив лебедки подъемно-установочной рамы. По трапу на понтон, через проход в ограждении (ф 1,эл 10) на тележке перевозят насос и рыбозащитное устройство. При этом сзади тележку направляют вручную, а спереди тянут тросом от лебедки. Далее насос и рыбозащитное устройство монтируют на проеме под подъемно-установочной рамой. Демонтаж проводят в обратном порядке. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Сборно-модульный понтон для водозабора и рыбозащитного устройства, включающий в себя пластиковые плавучие модули понтона, настил, 1603 раму с лебедкой для установки насоса и рыбозащитного устройства, отличающийся тем, что имеются легкие сборные блоки-модули и ограждения настила понтона.
