Струйный насос

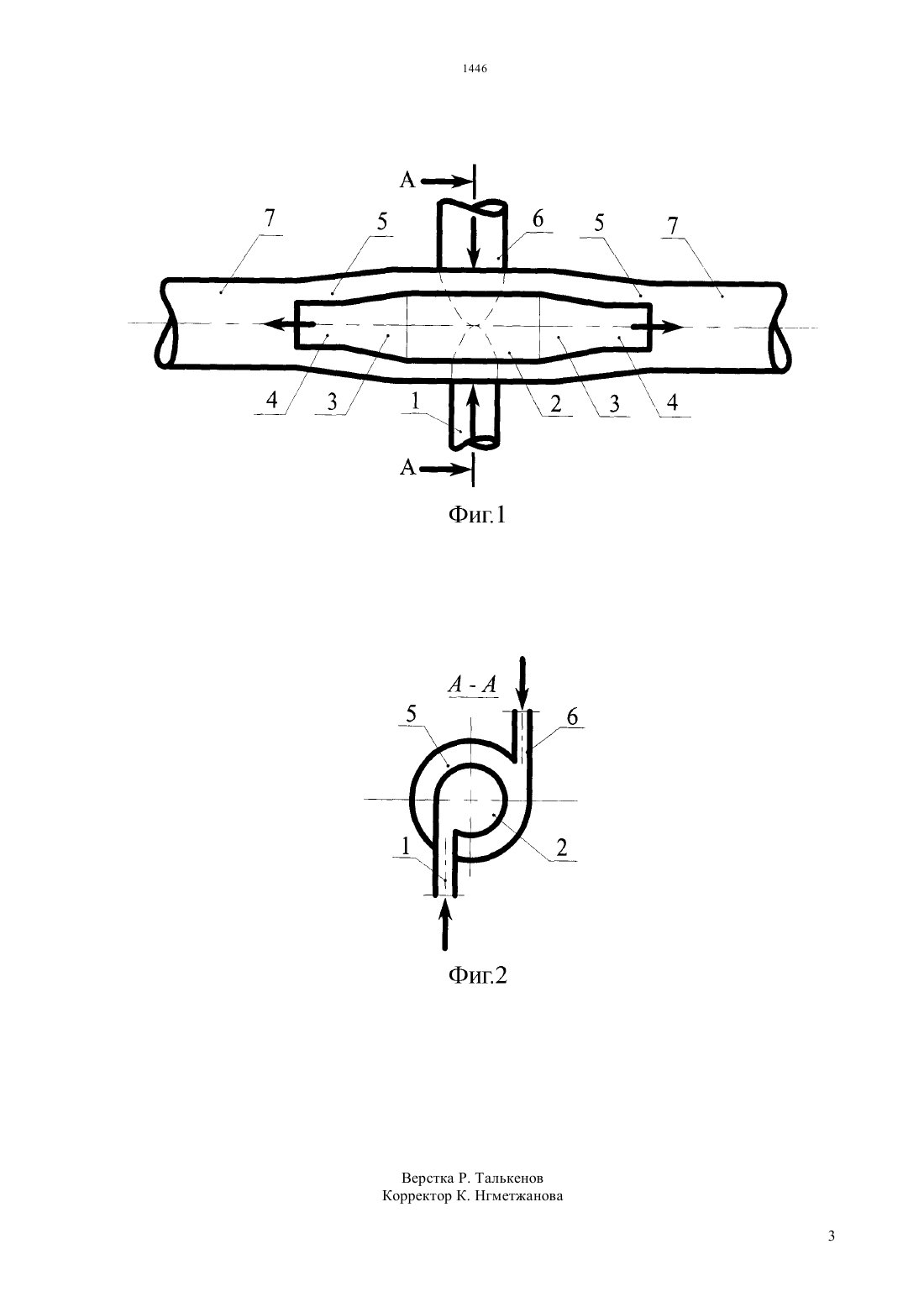

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Струйный насос состоит из приемной камеры,патрубков подвода активной струй и пассивного потока, камер смешения, в котором подвод активной среды выполнен в виде цилиндрической и конической полостей с соплами,соосно расположенными с приемной камерой и камерами смещения, направленными в противоположные стороны, причем патрубки подводов активной и пассивной сред установлены соответственно в цилиндро-коническую полость и в приемную камеру тангенциально. Предлагаемый струйный насос - двухсторонний,поэтому энерго экономный, обладает высокой производительностью, прост в изготовлении и эксплуатации. Считаем, что данный струйный насос найдет широкое применение на практике.(72) Абдураманов Абдуманап Байдешев Аскар Абдрахманович Бимурзаев Нурлыхан Кенжеханович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х.Дулати Министерства образования и науки Республики Казахстан(57) Предполагаемая полезная модель относится к области насосостроения и может быть использовано в нефтедобывающей и химической промышленности,сельскохозяйственном и промышленном водоснабжении, в гидротехнике и гидромеханизации. Полезная модель относится к области насосостроения и может быть использовано в нефтедобывающей и химической промышленности,в сельскохозяйственном и промышленном водоснабжении,в гидротехнике и гидромеханизации. Известен струйный насос, содержающий камеру смешения (протатип, см. Предпатент 8699 К, Кл. 04 5/02, 2000 г.) диффузор, приемную камеру,потрубок подвода активной среды с рабочим соплом и патрубок подвода пассивной среды. Данная конструкция очень перспективна, может быть использована для осуществления процесса транспорта смешанной продукции только в одном направлении. Она не сможет транспортировать готовую продукцию одновременно в две противоположные стороны. Известен также струйный насос(Предварительный патент 11654 К, Кл. 04 5/02), содержащий приемную камеру, патрубков подвода активной и пассивной сред, камеру смешения, сопло, диффузор, в котором потрубок подвода активной среды имеет отверстия,расположенные по спиралевидной траектории. Этот струйный насос не предназначен для двухсторонней работы и дальней транспортировки смешанного потока. Использование заявленной полезной модели позволяет обеспечить транспортировки смешанной продукции одновременно в две противоположные стороны, причем патрубки подводов активной и пассивной сред установлены соответственно в цилиндро-коническую полость и в приемную камеру тангенциально. На фиг.1 - представлен общий вид струйного насоса На фиг.2 - разрез А-А на фиг.1. Струйный насос состоит из потрубка подвода активной струи 1, подвода активной среды в виде цилиндрической 2 и конической 3 полосте, соплов 4,корпуса 5, потрубка подвода пассивной среды 6,камер смешения 7. Струйный насос работает следующим оброзом. Активная рабочая жидкость по патрубке 1 касательно входит с большой скоростью в подвод активной среды в виде цилиндрической 2 и конической 3 полости. Закрученная струя из цилиндро - конической полости выходит через сопло 4 в две противоположные стороны. В кольцевом пространстве, образованном между корпусом 5 и подводом активной среды 2, 3, и 4,возникает вакуум, что вызывает подсос пассивной среды по потрубку 6. В результате, в камере 7 происходит процесс смешения активной и пассивной сред и дальнейшее их транспортирование в две противоположные стороны. Тангенциальный вход патрубков активной и пассивной сред способствуют интенсивному вращению смешанных потоков в одном направлении. С другой стороны, это позволяет получит более глубокий вакуум и повышенный коэффициент эжекции. Таким образом, положительным эффектом полезной модели является в конечном счете обеспечения двухсторонней подачи одной и той же продукции,повышения производительности струйного насоса и уменьшения материальной затраты. Ибо такую же операцию можно осуществит с двумя отдельными струйными насосами,работающими автономно. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Струйный насос, содержащий приемную камеру,патрубков подвода активной и пассивной сред,камер смешения, отличающийся тем, что подвод активной среды выполнен в виде цилиндроконической полости с соплами,соосно расположенной с приемной камерой и камерами смешения, направленными в противоположные стороны, причем патрубки подводов активной и пассивной сред установлены соответственно в цилиндро-коническую полость и в приемную камеру тангенциально.
