Струйный насос

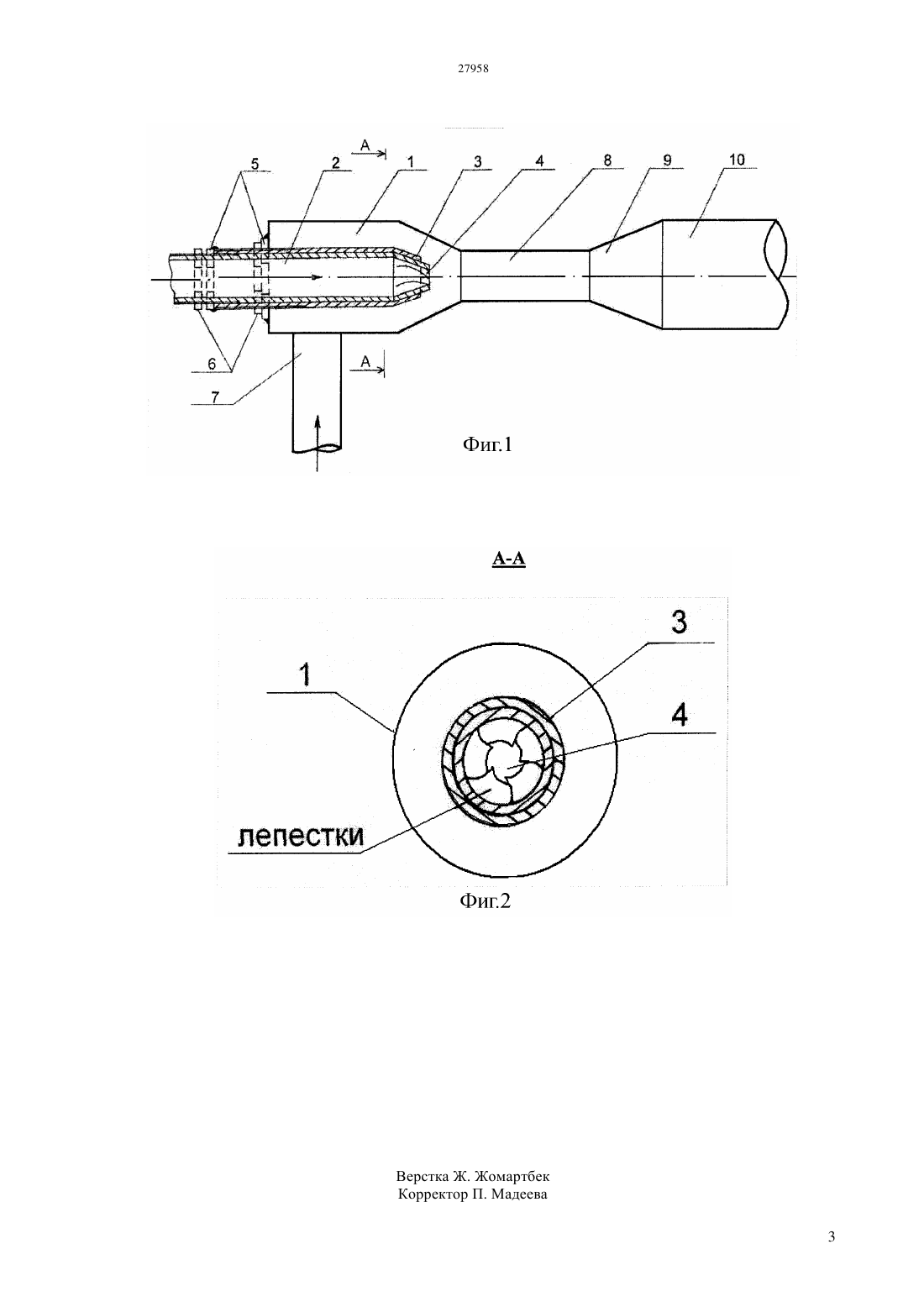

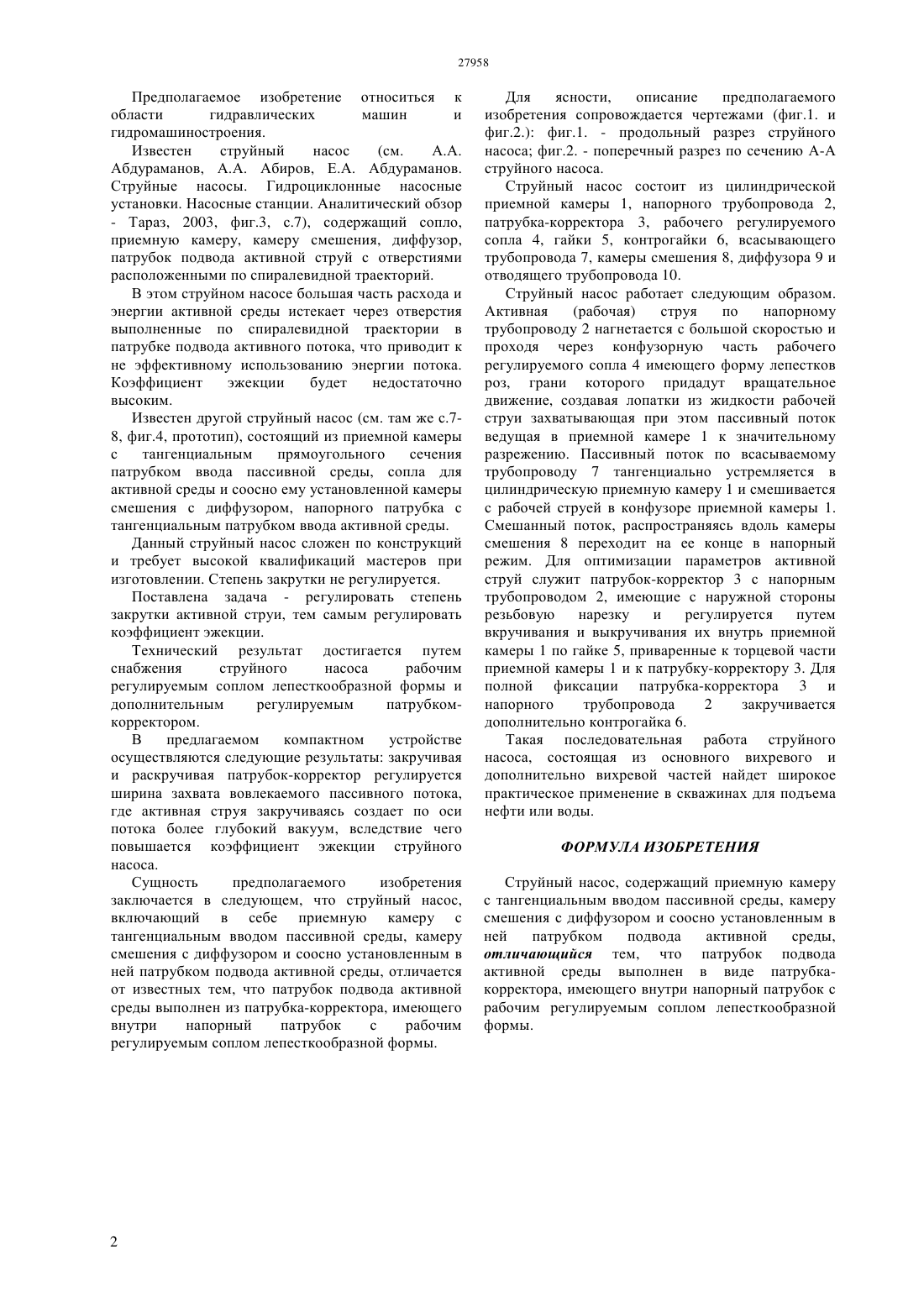

(51) 21 15/25 (2006.01) 04 1/00 (2006.01) 04 1/08 (2006.01) 04 5/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предполагаемое изобретение струйный насос относится к области гидравлических машин и гидромашиностроения. Струйный насос, содержащий приемную камеру с тангенциальным вводом пассивной среды, камеру смешения с диффузором и соосно установленным в ней патрубком подвода активной среды отличается тем, что патрубок подвода активной среды выполнен в виде патрубка-корректора, имеющего внутри напорный патрубок с рабочим регулируемым соплом лепесткообразной формы. Струйный насос очень актуален, особенно при его применении в глубоких скважинах для подъема нефти и воды. Может быть использован в гидротехнике и в сельскохозяйственном водоснабжении.(72) Абдураманов Нурлан Абдуманапович Койбаков Сейтхан Мелдебекович Жоламанов Нуржан Жаканович(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан Предполагаемое изобретение относиться к области гидравлических машин и гидромашиностроения. Известен струйный насос- Тараз, 2003, фиг.3, с.7), содержащий сопло,приемную камеру, камеру смешения, диффузор,патрубок подвода активной струй с отверстиями расположенными по спиралевидной траекторий. В этом струйном насосе большая часть расхода и энергии активной среды истекает через отверстия выполненные по спиралевидной траектории в патрубке подвода активного потока, что приводит к не эффективному использованию энергии потока. Коэффициент эжекции будет недостаточно высоким. Известен другой струйный насос (см. там же с.78, фиг.4, прототип), состоящий из приемной камеры с тангенциальным прямоугольного сечения патрубком ввода пассивной среды, сопла для активной среды и соосно ему установленной камеры смешения с диффузором, напорного патрубка с тангенциальным патрубком ввода активной среды. Данный струйный насос сложен по конструкций и требует высокой квалификаций мастеров при изготовлении. Степень закрутки не регулируется. Поставлена задача - регулировать степень закрутки активной струи, тем самым регулировать коэффициент эжекции. Технический результат достигается путем снабжения струйного насоса рабочим регулируемым соплом лепесткообразной формы и дополнительным регулируемым патрубкомкорректором. В предлагаемом компактном устройстве осуществляются следующие результаты закручивая и раскручивая патрубок-корректор регулируется ширина захвата вовлекаемого пассивного потока,где активная струя закручиваясь создает по оси потока более глубокий вакуум, вследствие чего повышается коэффициент эжекции струйного насоса. Сущность предполагаемого изобретения заключается в следующем, что струйный насос,включающий в себе приемную камеру с тангенциальным вводом пассивной среды, камеру смешения с диффузором и соосно установленным в ней патрубком подвода активной среды, отличается от известных тем, что патрубок подвода активной среды выполнен из патрубка-корректора, имеющего внутри напорный патрубок с рабочим регулируемым соплом лепесткообразной формы. Для ясности,описание предполагаемого изобретения сопровождается чертежами (фиг.1. и фиг.2.) фиг.1. - продольный разрез струйного насоса фиг.2. - поперечный разрез по сечению А-А струйного насоса. Струйный насос состоит из цилиндрической приемной камеры 1, напорного трубопровода 2,патрубка-корректора 3, рабочего регулируемого сопла 4, гайки 5, контрогайки 6, всасывающего трубопровода 7, камеры смешения 8, диффузора 9 и отводящего трубопровода 10. Струйный насос работает следующим образом. Активная(рабочая) струя по напорному трубопроводу 2 нагнетается с большой скоростью и проходя через конфузорную часть рабочего регулируемого сопла 4 имеющего форму лепестков роз, грани которого придадут вращательное движение, создавая лопатки из жидкости рабочей струи захватывающая при этом пассивный поток ведущая в приемной камере 1 к значительному разрежению. Пассивный поток по всасываемому трубопроводу 7 тангенциально устремляется в цилиндрическую приемную камеру 1 и смешивается с рабочей струей в конфузоре приемной камеры 1. Смешанный поток, распространяясь вдоль камеры смешения 8 переходит на ее конце в напорный режим. Для оптимизации параметров активной струй служит патрубок-корректор 3 с напорным трубопроводом 2, имеющие с наружной стороны резьбовую нарезку и регулируется путем вкручивания и выкручивания их внутрь приемной камеры 1 по гайке 5, приваренные к торцевой части приемной камеры 1 и к патрубку-корректору 3. Для полной фиксации патрубка-корректора 3 и напорного трубопровода 2 закручивается дополнительно контрогайка 6. Такая последовательная работа струйного насоса, состоящая из основного вихревого и дополнительно вихревой частей найдет широкое практическое применение в скважинах для подъема нефти или воды. ФОРМУЛА ИЗОБРЕТЕНИЯ Струйный насос, содержащий приемную камеру с тангенциальным вводом пассивной среды, камеру смешения с диффузором и соосно установленным в ней патрубком подвода активной среды,отличающийся тем, что патрубок подвода активной среды выполнен в виде патрубкакорректора, имеющего внутри напорный патрубок с рабочим регулируемым соплом лепесткообразной формы.
