Струйный насос

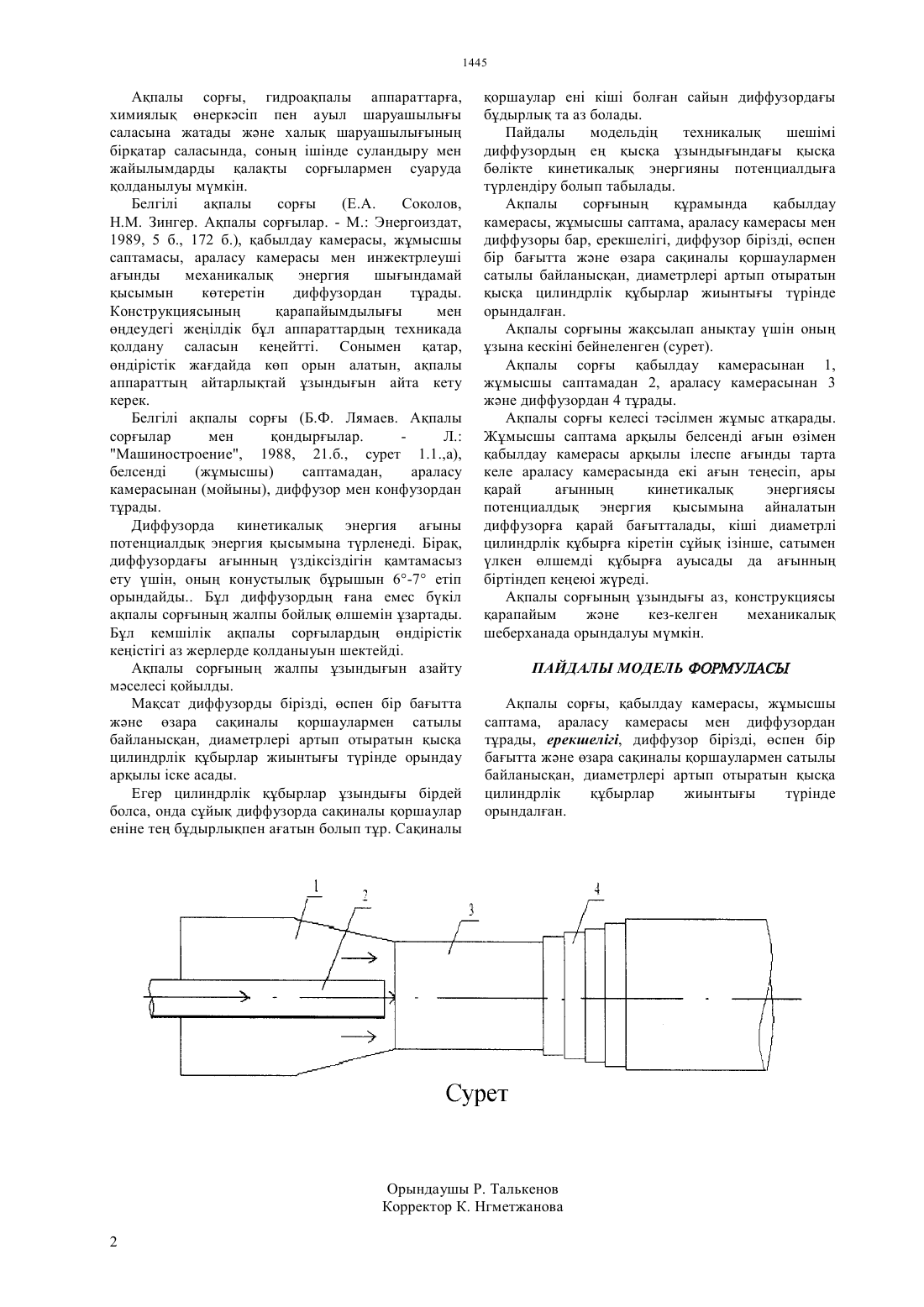

АЗАСТАН РЕСПУБЛИКАСЫ ДЛЕТ МИНИСТРЛГ ПАЙДАЛЫ МОДЕЛЬДЕРГЕ ПАТЕНТ СИПАТТАМАСЫ(72) Абдураманов Абдуманап Абдукаримович Жабагиева Куралай Рыскадыровна(73) азастан Республикасы Блм жне ылым министрлгн М.Х.Дулати атындаы Тараз мемлекеттк университет шаруашылы жргзу ыындаы республикалы мемлекеттк кспорны(56) Лямаев Б.Ф., Апалы сорылар мен ондырылар - Л. 1988, 21 бет(57) Апалы соры, гидроапалы аппараттара,химиялы нерксп пен ауыл шаруашылы саласына жатады. Апалы соры, абылдау камерасы, жмысшы саптама, араласу камерасы мен диффузордан трады, ерекшелг, диффузор брзд, спен бр баытта жне зара саиналы оршаулармен сатылы байланысан, диаметрлер артып отыратын ыса цилиндрлк бырлар жиынтыы трнде орындалан. Апалы сорыны зындыы аз, конструкциясы арапайым жне кез-келген механикалы шеберханада орындалуы ммкн. Апалы соры, гидроапалы аппараттара,химиялы нерксп пен ауыл шаруашылыы саласына жатады жне халы шаруашылыыны братар саласында, соны шнде суландыру мен жайылымдарды алаты сорылармен суаруда олданылуы ммкн. Белгл апалы соры(Е.А. Соколов,Н.М. Зингер. Апалы сорылар. - М. Энергоиздат,1989, 5 б., 172 б.), абылдау камерасы, жмысшы саптамасы, араласу камерасы мен инжектрлеуш аынды механикалы энергия шыындамай ысымын ктеретн диффузордан трады. Конструкциясыны арапайымдылыы мен деудег желдк бл аппараттарды техникада олдану саласын кеейтт. Сонымен атар,ндрстк жадайда кп орын алатын, апалы аппаратты айтарлытай зындыын айта кету керек. Белгл апалы соры (Б.Ф. Лямаев. Апалы сорылар мен ондырылар. Л. Машиностроение, 1988, 21.б., сурет 1.1.,а),белсенд(жмысшы) саптамадан,араласу камерасынан (мойыны), диффузор мен конфузордан трады. Диффузорда кинетикалы энергия аыны потенциалды энергия ысымына трленед. Бра,диффузордаы аынны здксздгн амтамасыз ету шн, оны конустылы брышын 6-7 етп орындайды Бл диффузорды ана емес бкл апалы сорыны жалпы бойлы лшемн зартады. Бл кемшлк апалы сорыларды ндрстк кестг аз жерлерде олданыуын шектейд. Апалы сорыны жалпы зындыын азайту мселес ойылды. Масат диффузорды брзд, спен бр баытта жне зара саиналы оршаулармен сатылы байланысан, диаметрлер артып отыратын ыса цилиндрлк бырлар жиынтыы трнде орындау арылы ске асады. Егер цилиндрлк бырлар зындыы брдей болса, онда сйы диффузорда саиналы оршаулар енне те бдырлыпен аатын болып тр. Саиналы оршаулар ен кш болан сайын диффузордаы бдырлы та аз болады. Пайдалы модельд техникалы шешм диффузорды е ыса зындыындаы ыса блкте кинетикалы энергияны потенциалдыа трлендру болып табылады. Апалы сорыны рамында абылдау камерасы, жмысшы саптама, араласу камерасы мен диффузоры бар, ерекшелг, диффузор брзд, спен бр баытта жне зара саиналы оршаулармен сатылы байланысан, диаметрлер артып отыратын ыса цилиндрлк бырлар жиынтыы трнде орындалан. Апалы сорыны жасылап анытау шн оны зына кескн бейнеленген (сурет). Апалы соры абылдау камерасынан 1,жмысшы саптамадан 2, араласу камерасынан 3 жне диффузордан 4 трады. Апалы соры келес тслмен жмыс атарады. Жмысшы саптама арылы белсенд аын змен абылдау камерасы арылы леспе аынды тарта келе араласу камерасында ек аын теесп, ары арай аынны кинетикалы энергиясы потенциалды энергия ысымына айналатын диффузора арай баытталады, кш диаметрл цилиндрлк быра кретн сйы знше, сатымен лкен лшемд быра ауысады да аынны бртндеп кеею жред. Апалы сорыны зындыы аз, конструкциясы арапайым жне кез-келген механикалы шеберханада орындалуы ммкн. ПАЙДАЛЫ МОДЕЛЬ ФОРМУЛАСЫ Апалы соры, абылдау камерасы, жмысшы саптама, араласу камерасы мен диффузордан трады, ерекшелг, диффузор брзд, спен бр баытта жне зара саиналы оршаулармен сатылы байланысан, диаметрлер артып отыратын ыса цилиндрлк бырлар жиынтыы трнде орындалан.
