Устройство для инъекций углекислого газа

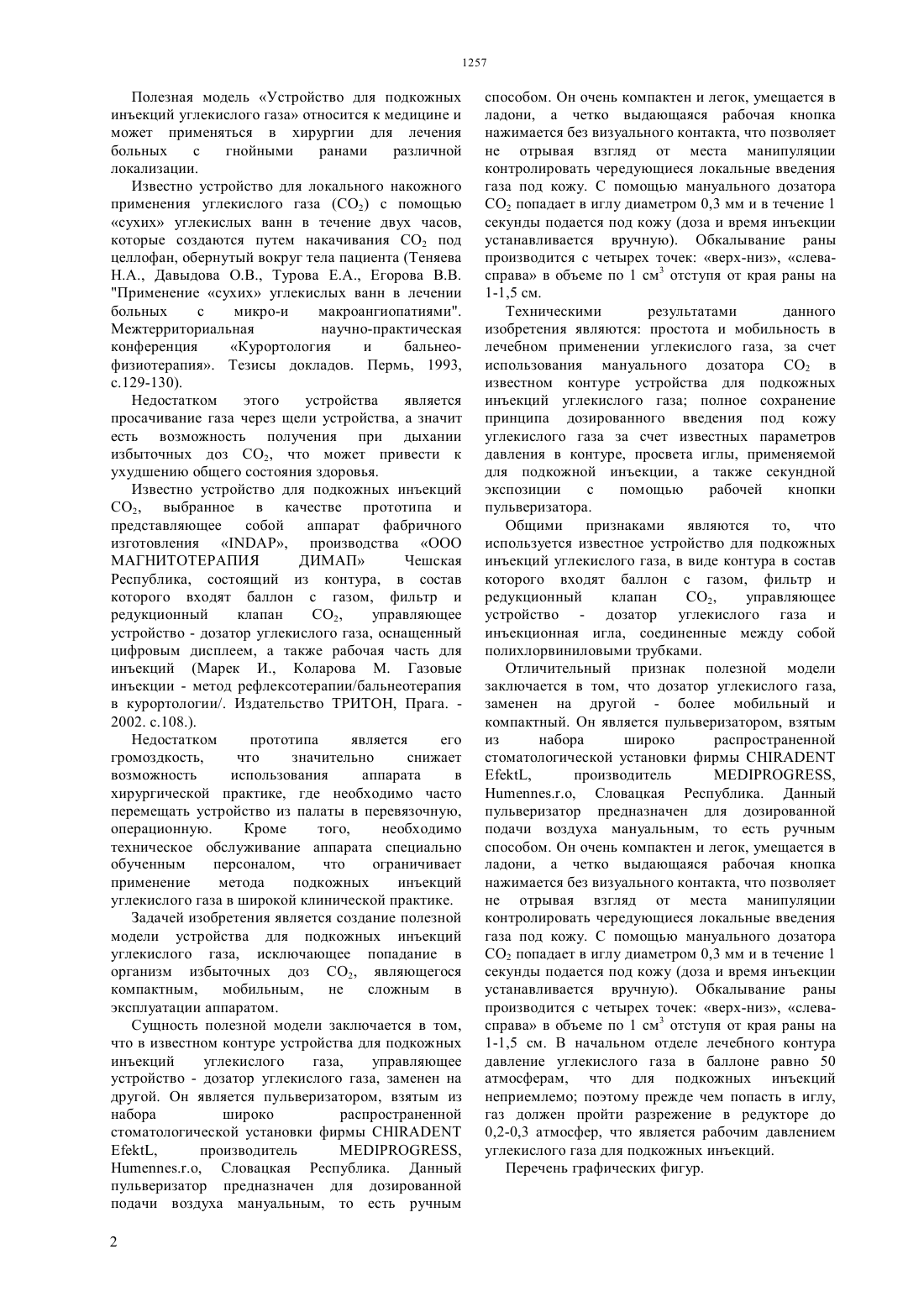

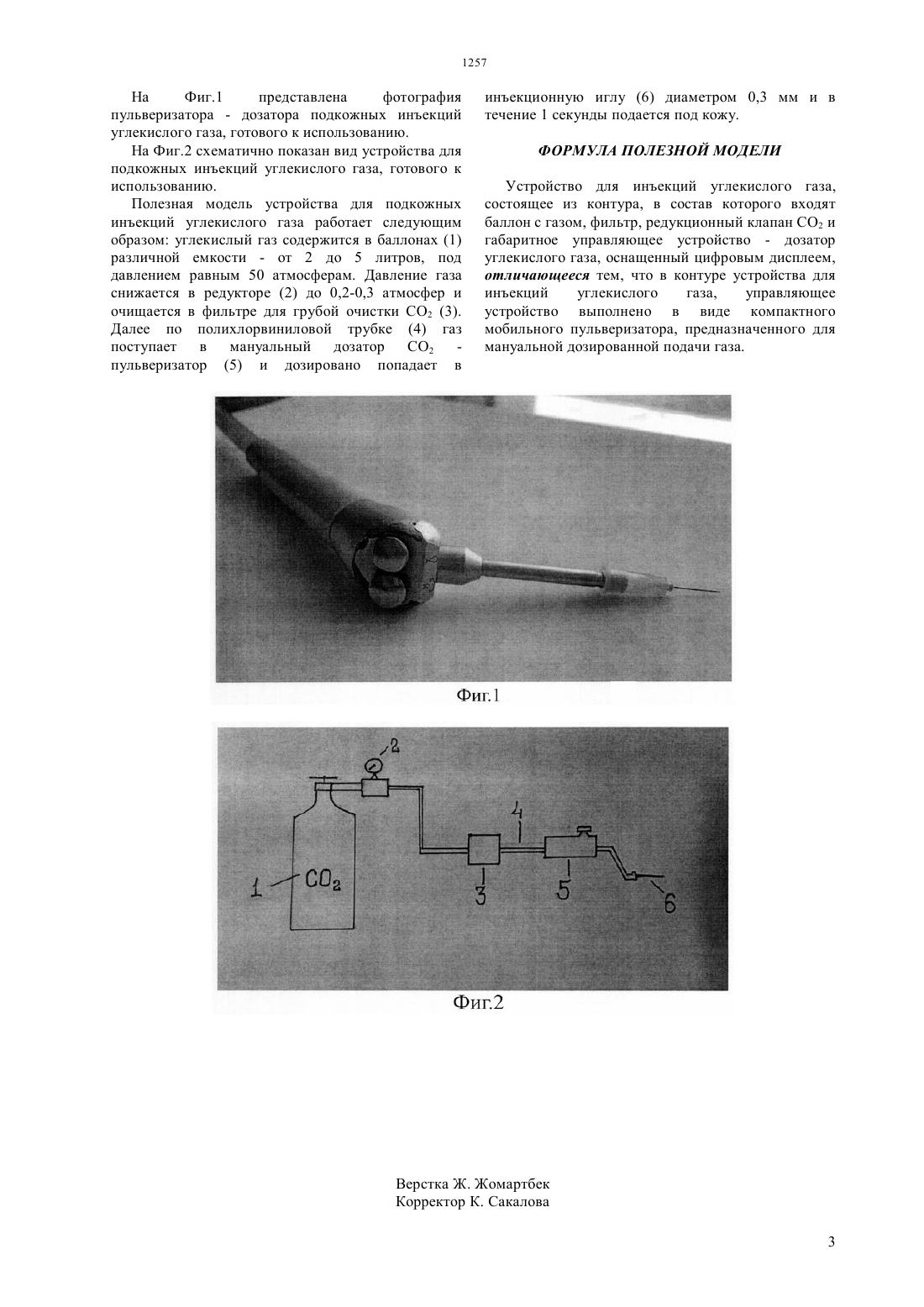

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ набора широко распространенной стоматологической установки фирмы,, Словацкая Республика. Данный пульверизатор предназначен для дозированной подачи воздуха мануальным, то есть ручным способом. Он очень компактен и легок, умещается в ладони, а четко выдающаяся рабочая кнопка нажимается без визуального контакта, что позволяет не отрывая взгляд от места манипуляции контролировать чередующиеся локальные введения газа под кожу. С помощью мануального дозатора СО 2 попадает в иглу диаметром 0,3 мм и в течение 1 секунды подается под кожу (доза и время инъекции устанавливается вручную). Обкалывание раны производится с четырех точек верх-низ, слевасправа в объеме по 1 см 3 отступя от края раны на 1-1,5 см. Техническими результатами данного изобретения являются простота и мобильность в лечебном применении углекислого газа, за счет использования мануального дозатора СО 2 в известном контуре устройства для подкожных инъекций углекислого газа полное сохранение принципа дозированного введения под кожу углекислого газа за счет известных параметров давления в контуре, просвета иглы, применяемой для подкожной инъекции, а также секундной экспозиции с помощью рабочей кнопки пульверизатора.(72) Осипов Дмитрий Петрович Изимбергенов Мирсаид Намазович Хужахмедова Римма Насруллаевна Токпаева Роза Курмангазыевна(73) Токпаева Роза Курмангазыевна Хужахмедова Римма Насруллаевна Акционерное общество Медицинский Университет АСТАНА(56) Марек И., Коларова М. Газовые инъекции метод рефлексотерапии. Бальнеотерапия в курортологии // Издательство ТРИТОН, Прага,2002, с.108)(54) УСТРОЙСТВО ДЛЯ ИНЪЕКЦИЙ УГЛЕКИСЛОГО ГАЗА(57) Полезная модель Устройство для подкожных инъекций углекислого газа относится к медицине и может применяться в хирургии для лечения больных с гнойными ранами различной локализации. Задачей изобретения является создание полезной модели устройства для подкожных инъекций углекислого газа, исключающее попадание в организм избыточных доз СО 2, являющегося компактным,мобильным,не сложным в эксплуатации аппаратом. Сущность полезной модели заключается в том,что в известном контуре устройства для подкожных инъекций углекислого газа,управляющее устройство - дозатор углекислого газа, заменен на другой. Он является пульверизатором, взятым из Полезная модель Устройство для подкожных инъекций углекислого газа относится к медицине и может применяться в хирургии для лечения больных с гнойными ранами различной локализации. Известно устройство для локального накожного применения углекислого газа (СО 2) с помощью сухих углекислых ванн в течение двух часов,которые создаются путем накачивания С 2 под целлофан, обернутый вокруг тела пациента (Теняева Н.А., Давыдова О.В., Турова Е.А., Егорова В.В. Применение сухих углекислых ванн в лечении больных с микро-и макроангиопатиями. Межтерриториальная научно-практическая конференция Курортология и бальнеофизиотерапия. Тезисы докладов. Пермь, 1993,с.129-130). Недостатком этого устройства является просачивание газа через щели устройства, а значит есть возможность получения при дыхании избыточных доз С 2, что может привести к ухудшению общего состояния здоровья. Известно устройство для подкожных инъекций СО 2, выбранное в качестве прототипа и представляющее собой аппарат фабричного изготовления , производства ООО МАГНИТОТЕРАПИЯ ДИМАП Чешская Республика, состоящий из контура, в состав которого входят баллон с газом, фильтр и редукционный клапан С 2,управляющее устройство - дозатор углекислого газа, оснащенный цифровым дисплеем, а также рабочая часть для инъекций (Марек И., Коларова М. Газовые инъекции - метод рефлексотерапии/бальнеотерапия в курортологии/. Издательство ТРИТОН, Прага. 2002. с.108.). Недостатком прототипа является его громоздкость,что значительно снижает возможность использования аппарата в хирургической практике, где необходимо часто перемещать устройство из палаты в перевязочную,операционную. Кроме того,необходимо техническое обслуживание аппарата специально обученным персоналом,что ограничивает применение метода подкожных инъекций углекислого газа в широкой клинической практике. Задачей изобретения является создание полезной модели устройства для подкожных инъекций углекислого газа, исключающее попадание в организм избыточных доз С 2, являющегося компактным,мобильным,не сложным в эксплуатации аппаратом. Сущность полезной модели заключается в том,что в известном контуре устройства для подкожных инъекций углекислого газа,управляющее устройство - дозатор углекислого газа, заменен на другой. Он является пульверизатором, взятым из набора широко распространенной стоматологической установки фирмы,, Словацкая Республика. Данный пульверизатор предназначен для дозированной подачи воздуха мануальным, то есть ручным 2 способом. Он очень компактен и легок, умещается в ладони, а четко выдающаяся рабочая кнопка нажимается без визуального контакта, что позволяет не отрывая взгляд от места манипуляции контролировать чередующиеся локальные введения газа под кожу. С помощью мануального дозатора С 2 попадает в иглу диаметром 0,3 мм и в течение 1 секунды подается под кожу (доза и время инъекции устанавливается вручную). Обкалывание раны производится с четырех точек верх-низ, слевасправа в объеме по 1 см 3 отступя от края раны на 1-1,5 см. Техническими результатами данного изобретения являются простота и мобильность в лечебном применении углекислого газа, за счет использования мануального дозатора С 2 в известном контуре устройства для подкожных инъекций углекислого газа полное сохранение принципа дозированного введения под кожу углекислого газа за счет известных параметров давления в контуре, просвета иглы, применяемой для подкожной инъекции, а также секундной экспозиции с помощью рабочей кнопки пульверизатора. Общими признаками являются то, что используется известное устройство для подкожных инъекций углекислого газа, в виде контура в состав которого входят баллон с газом, фильтр и редукционный клапан С 2,управляющее устройство - дозатор углекислого газа и инъекционная игла, соединенные между собой полихлорвиниловыми трубками. Отличительный признак полезной модели заключается в том, что дозатор углекислого газа,заменен на другой - более мобильный и компактный. Он является пульверизатором, взятым из набора широко распространенной стоматологической установки фирмы,, Словацкая Республика. Данный пульверизатор предназначен для дозированной подачи воздуха мануальным, то есть ручным способом. Он очень компактен и легок, умещается в ладони, а четко выдающаяся рабочая кнопка нажимается без визуального контакта, что позволяет не отрывая взгляд от места манипуляции контролировать чередующиеся локальные введения газа под кожу. С помощью мануального дозатора С 2 попадает в иглу диаметром 0,3 мм и в течение 1 секунды подается под кожу (доза и время инъекции устанавливается вручную). Обкалывание раны производится с четырех точек верх-низ, слевасправа в объеме по 1 см 3 отступя от края раны на 1-1,5 см. В начальном отделе лечебного контура давление углекислого газа в баллоне равно 50 атмосферам, что для подкожных инъекций неприемлемо поэтому прежде чем попасть в иглу,газ должен пройти разрежение в редукторе до 0,2-0,3 атмосфер, что является рабочим давлением углекислого газа для подкожных инъекций. Перечень графических фигур. На Фиг.1 представлена фотография пульверизатора - дозатора подкожных инъекций углекислого газа, готового к использованию. На Фиг.2 схематично показан вид устройства для подкожных инъекций углекислого газа, готового к использованию. Полезная модель устройства для подкожных инъекций углекислого газа работает следующим образом углекислый газ содержится в баллонах (1) различной емкости - от 2 до 5 литров, под давлением равным 50 атмосферам. Давление газа снижается в редукторе (2) до 0,2-0,3 атмосфер и очищается в фильтре для грубой очистки С 2 (3). Далее по полихлорвиниловой трубке (4) газ поступает в мануальный дозатор С 2 пульверизатор (5) и дозировано попадает в инъекционную иглу (6) диаметром 0,3 мм и в течение 1 секунды подается под кожу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для инъекций углекислого газа,состоящее из контура, в состав которого входят баллон с газом, фильтр, редукционный клапан СО 2 и габаритное управляющее устройство - дозатор углекислого газа, оснащенный цифровым дисплеем,отличающееся тем, что в контуре устройства для инъекций углекислого газа,управляющее устройство выполнено в виде компактного мобильного пульверизатора, предназначенного для мануальной дозированной подачи газа.
