Электрическая скороварка с WI-FI управлением

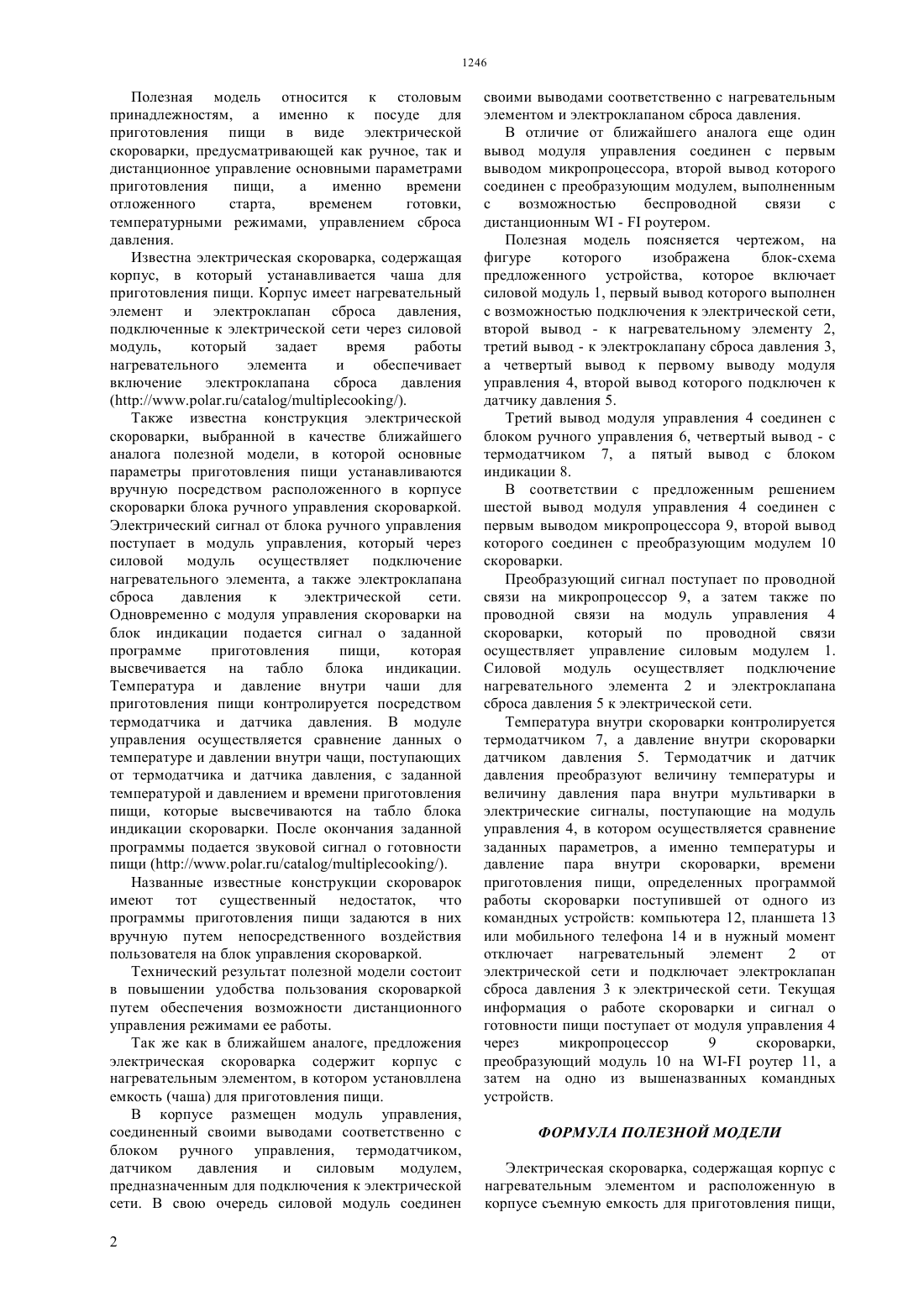

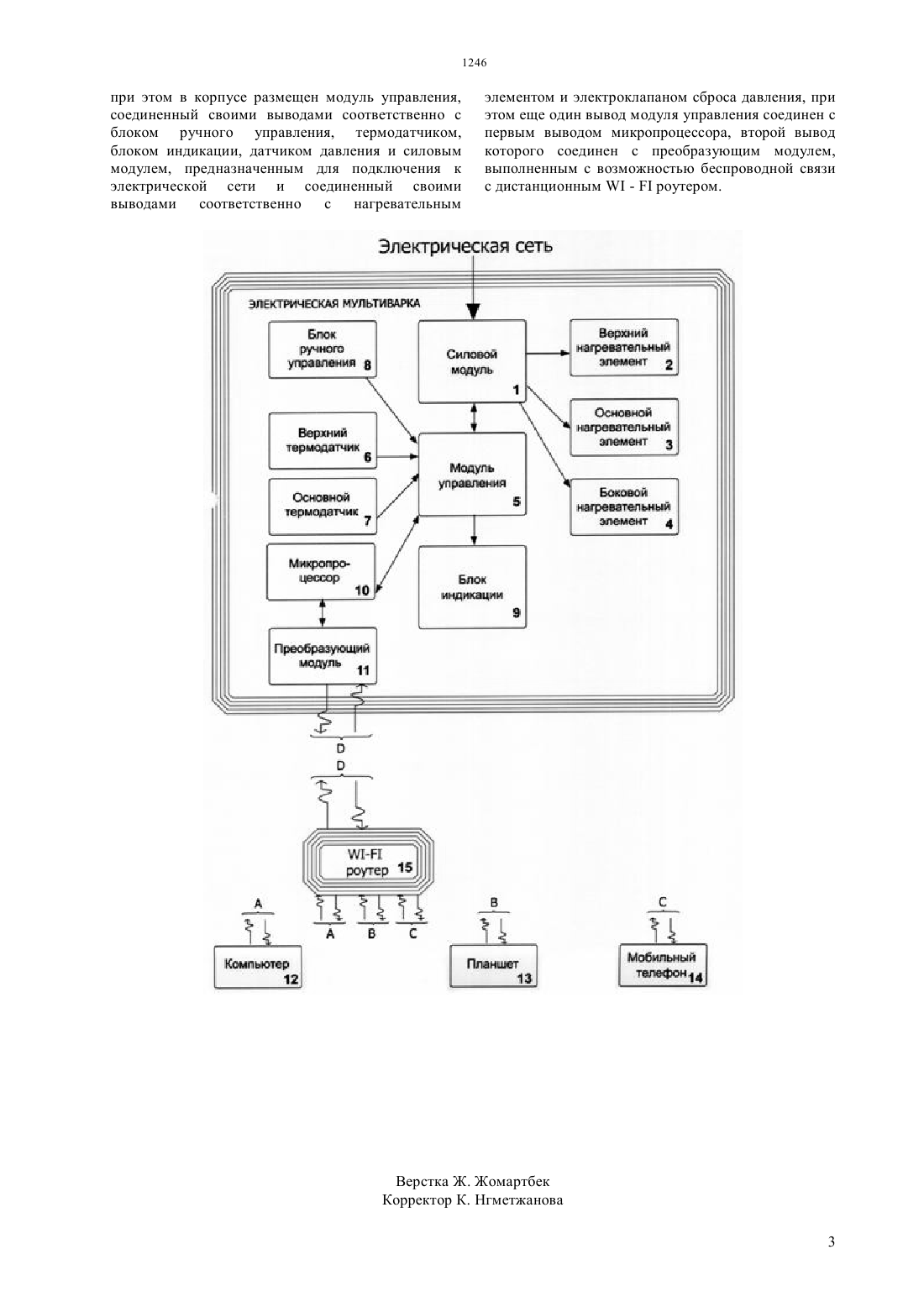

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к столовым принадлежностям, а именно к посуде для приготовления пищи в виде электрической скороварки. Отличительной особенностью полезной модели является обеспечение связи модуля управления скороваркой, электрически связанного через силовой модуль с нагревательным элементом и электроклапаном сброса давления,с микропроцессором, соединенным в свою очередь с преобразующим модулем,выполненным с возможностью беспроводной связи с дистанционным - роутером (модемом). Технический результат полезной модели состоит в повышении удобства пользователя скороваркой путем обеспечения возможности дистанционного управления режимами ее работы.(73) Общество с ограниченной ответственностью ПОЛАРИС ИНТЕРНЕЙШНЛ ЛИМИТЕД(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Полезная модель относится к столовым принадлежностям, а именно к посуде для приготовления пищи в виде электрической скороварки, предусматривающей как ручное, так и дистанционное управление основными параметрами приготовления пищи,а именно времени отложенного старта,временем готовки,температурными режимами, управлением сброса давления. Известна электрическая скороварка, содержащая корпус, в который устанавливается чаша для приготовления пищи. Корпус имеет нагревательный элемент и электроклапан сброса давления,подключенные к электрической сети через силовой модуль,который задает время работы нагревательного элемента и обеспечивает включение электроклапана сброса давления(/////). Также известна конструкция электрической скороварки, выбранной в качестве ближайшего аналога полезной модели, в которой основные параметры приготовления пищи устанавливаются вручную посредством расположенного в корпусе скороварки блока ручного управления скороваркой. Электрический сигнал от блока ручного управления поступает в модуль управления, который через силовой модуль осуществляет подключение нагревательного элемента, а также электроклапана сброса давления к электрической сети. Одновременно с модуля управления скороварки на блок индикации подается сигнал о заданной программе приготовления пищи,которая высвечивается на табло блока индикации. Температура и давление внутри чаши для приготовления пищи контролируется посредством термодатчика и датчика давления. В модуле управления осуществляется сравнение данных о температуре и давлении внутри чащи, поступающих от термодатчика и датчика давления, с заданной температурой и давлением и времени приготовления пищи, которые высвечиваются на табло блока индикации скороварки. После окончания заданной программы подается звуковой сигнал о готовности пищи (/////). Названные известные конструкции скороварок имеют тот существенный недостаток, что программы приготовления пищи задаются в них вручную путем непосредственного воздействия пользователя на блок управления скороваркой. Технический результат полезной модели состоит в повышении удобства пользования скороваркой путем обеспечения возможности дистанционного управления режимами ее работы. Так же как в ближайшем аналоге, предложения электрическая скороварка содержит корпус с нагревательным элементом, в котором установллена емкость (чаша) для приготовления пищи. В корпусе размещен модуль управления,соединенный своими выводами соответственно с блоком ручного управления, термодатчиком,датчиком давления и силовым модулем,предназначенным для подключения к электрической сети. В свою очередь силовой модуль соединен 2 своими выводами соответственно с нагревательным элементом и электроклапаном сброса давления. В отличие от ближайшего аналога еще один вывод модуля управления соединен с первым выводом микропроцессора, второй вывод которого соединен с преобразующим модулем, выполненным с возможностью беспроводной связи с дистанционным-роутером. Полезная модель поясняется чертежом, на фигуре которого изображена блок-схема предложенного устройства, которое включает силовой модуль 1, первый вывод которого выполнен с возможностью подключения к электрической сети,второй вывод - к нагревательному элементу 2,третий вывод - к электроклапану сброса давления 3,а четвертый вывод к первому выводу модуля управления 4, второй вывод которого подключен к датчику давления 5. Третий вывод модуля управления 4 соединен с блоком ручного управления 6, четвертый вывод - с термодатчиком 7, а пятый вывод с блоком индикации 8. В соответствии с предложенным решением шестой вывод модуля управления 4 соединен с первым выводом микропроцессора 9, второй вывод которого соединен с преобразующим модулем 10 скороварки. Преобразующий сигнал поступает по проводной связи на микропроцессор 9, а затем также по проводной связи на модуль управления 4 скороварки,который по проводной связи осуществляет управление силовым модулем 1. Силовой модуль осуществляет подключение нагревательного элемента 2 и электроклапана сброса давления 5 к электрической сети. Температура внутри скороварки контролируется термодатчиком 7, а давление внутри скороварки датчиком давления 5. Термодатчик и датчик давления преобразуют величину температуры и величину давления пара внутри мультиварки в электрические сигналы, поступающие на модуль управления 4, в котором осуществляется сравнение заданных параметров, а именно температуры и давление пара внутри скороварки, времени приготовления пищи, определенных программой работы скороварки поступившей от одного из командных устройств компьютера 12, планшета 13 или мобильного телефона 14 и в нужный момент отключает нагревательный элемент 2 от электрической сети и подключает электроклапан сброса давления 3 к электрической сети. Текущая информация о работе скороварки и сигнал о готовности пищи поступает от модуля управления 4 через микропроцессор 9 скороварки,преобразующий модуль 10 на - роутер 11, а затем на одно из вышеназванных командных устройств. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Электрическая скороварка, содержащая корпус с нагревательным элементом и расположенную в корпусе съемную емкость для приготовления пищи, 1246 при этом в корпусе размещен модуль управления,соединенный своими выводами соответственно с блоком ручного управления, термодатчиком,блоком индикации, датчиком давления и силовым модулем, предназначенным для подключения к электрической сети и соединенный своими выводами соответственно с нагревательным элементом и электроклапаном сброса давления, при этом еще один вывод модуля управления соединен с первым выводом микропроцессора, второй вывод которого соединен с преобразующим модулем,выполненным с возможностью беспроводной связи с дистанционным-роутером.
