Электрический чайник с WI-FI управлением

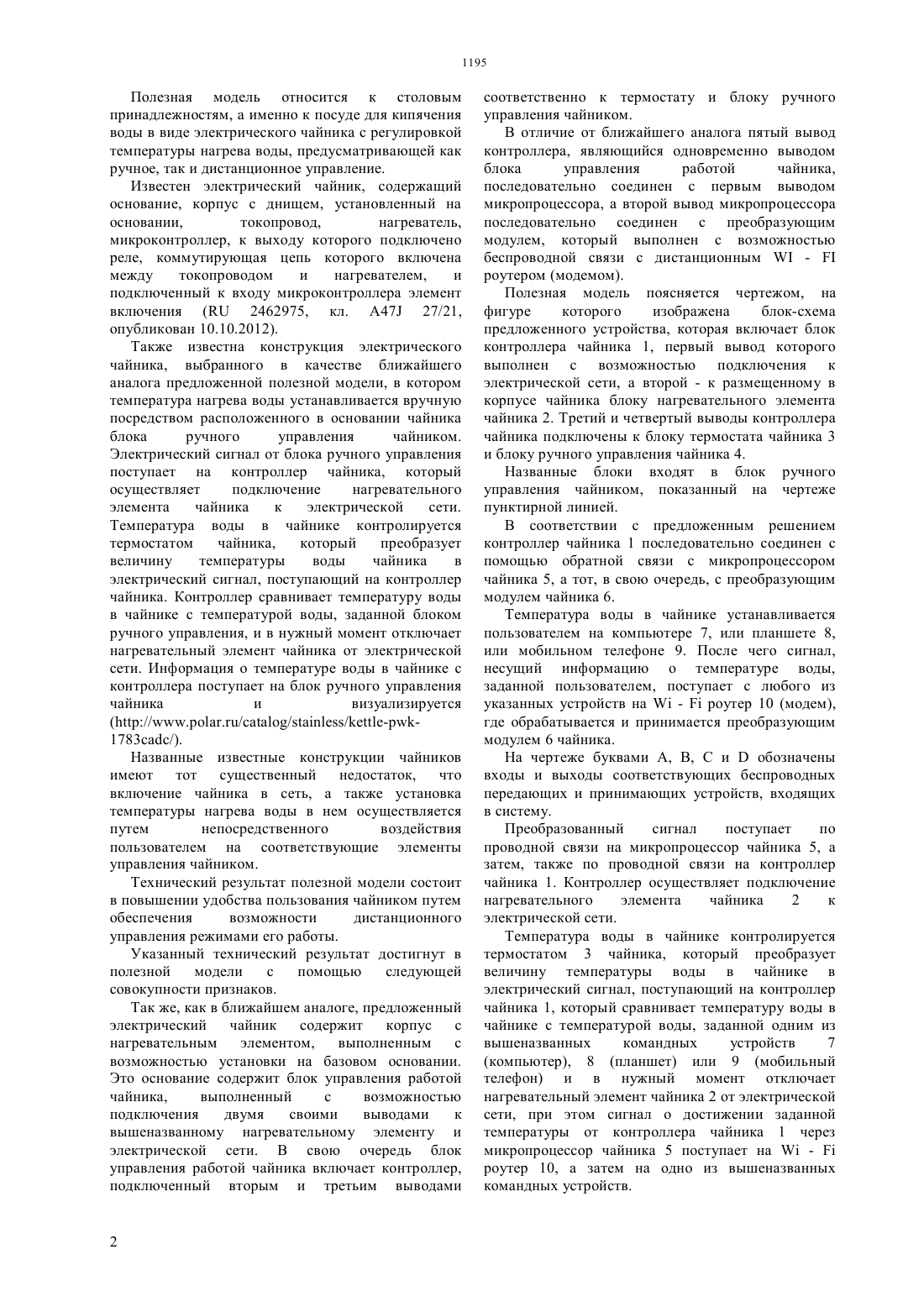

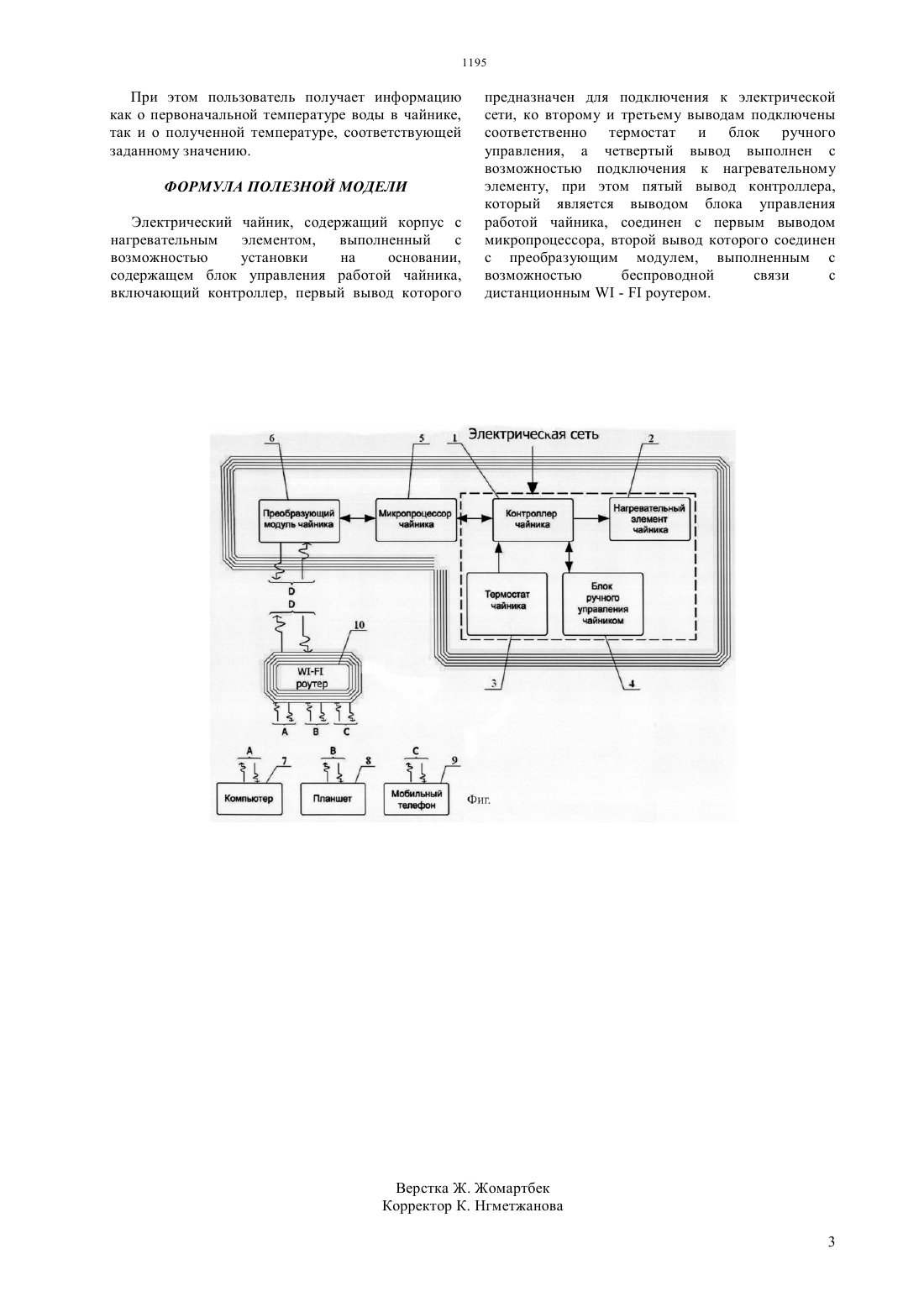

МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ предусматривающей как ручное,так и дистанционное управление. Электрический чайник содержит корпус с нагревательным элементом, выполненным с возможностью установки на базовом основании. Это основание содержит блок управления работой чайника,выполненный с возможностью подключения двумя своими выводами к вышеназванному нагревательному элементу и электрической сети. Блок управления работой чайника включает контроллер, подключенный вторым и третьим выводами соответственно к термостату и блоку ручного управления чайником. Пятый вывод контроллера соединен с первым выводом микропроцессора, а второй вывод микропроцессора соединен с преобразующим модулем, который выполнен с возможностью беспроводной связи с дистанционным-роутером (модемом).(73) Общество с ограниченной ответственностью ПОЛАРИС ИНТЕРНЕЙШНЛ ЛИМИТЕД(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Полезная модель относится к столовым принадлежностям, а именно к электрическому чайнику с регулировкой температуры нагрева воды, 1195 Полезная модель относится к столовым принадлежностям, а именно к посуде для кипячения воды в виде электрического чайника с регулировкой температуры нагрева воды, предусматривающей как ручное, так и дистанционное управление. Известен электрический чайник, содержащий основание, корпус с днищем, установленный на основании,токопровод,нагреватель,микроконтроллер, к выходу которого подключено реле, коммутирующая цепь которого включена между токопроводом и нагревателем,и подключенный к входу микроконтроллера элемент включения ( 2462975, кл. 47 27/21,опубликован 10.10.2012). Также известна конструкция электрического чайника, выбранного в качестве ближайшего аналога предложенной полезной модели, в котором температура нагрева воды устанавливается вручную посредством расположенного в основании чайника блока ручного управления чайником. Электрический сигнал от блока ручного управления поступает на контроллер чайника, который осуществляет подключение нагревательного элемента чайника к электрической сети. Температура воды в чайнике контролируется термостатом чайника,который преобразует величину температуры воды чайника в электрический сигнал, поступающий на контроллер чайника. Контроллер сравнивает температуру воды в чайнике с температурой воды, заданной блоком ручного управления, и в нужный момент отключает нагревательный элемент чайника от электрической сети. Информация о температуре воды в чайнике с контроллера поступает на блок ручного управления чайника и визуализируется(/////-1783/). Названные известные конструкции чайников имеют тот существенный недостаток, что включение чайника в сеть, а также установка температуры нагрева воды в нем осуществляется путем непосредственного воздействия пользователем на соответствующие элементы управления чайником. Технический результат полезной модели состоит в повышении удобства пользования чайником путем обеспечения возможности дистанционного управления режимами его работы. Указанный технический результат достигнут в полезной модели с помощью следующей совокупности признаков. Так же, как в ближайшем аналоге, предложенный электрический чайник содержит корпус с нагревательным элементом, выполненным с возможностью установки на базовом основании. Это основание содержит блок управления работой чайника,выполненный с возможностью подключения двумя своими выводами к вышеназванному нагревательному элементу и электрической сети. В свою очередь блок управления работой чайника включает контроллер,подключенный вторым и третьим выводами соответственно к термостату и блоку ручного управления чайником. В отличие от ближайшего аналога пятый вывод контроллера, являющийся одновременно выводом блока управления работой чайника,последовательно соединен с первым выводом микропроцессора, а второй вывод микропроцессора последовательно соединен с преобразующим модулем, который выполнен с возможностью беспроводной связи с дистанционным-роутером (модемом). Полезная модель поясняется чертежом, на фигуре которого изображена блок-схема предложенного устройства, которая включает блок контроллера чайника 1, первый вывод которого выполнен с возможностью подключения к электрической сети, а второй - к размещенному в корпусе чайника блоку нагревательного элемента чайника 2. Третий и четвертый выводы контроллера чайника подключены к блоку термостата чайника 3 и блоку ручного управления чайника 4. Названные блоки входят в блок ручного управления чайником, показанный на чертеже пунктирной линией. В соответствии с предложенным решением контроллер чайника 1 последовательно соединен с помощью обратной связи с микропроцессором чайника 5, а тот, в свою очередь, с преобразующим модулем чайника 6. Температура воды в чайнике устанавливается пользователем на компьютере 7, или планшете 8,или мобильном телефоне 9. После чего сигнал,несущий информацию о температуре воды,заданной пользователем, поступает с любого из указанных устройств на-роутер 10 (модем),где обрабатывается и принимается преобразующим модулем 6 чайника. На чертеже буквами А, В, С иобозначены входы и выходы соответствующих беспроводных передающих и принимающих устройств, входящих в систему. Преобразованный сигнал поступает по проводной связи на микропроцессор чайника 5, а затем, также по проводной связи на контроллер чайника 1. Контроллер осуществляет подключение нагревательного элемента чайника 2 к электрической сети. Температура воды в чайнике контролируется термостатом 3 чайника, который преобразует величину температуры воды в чайнике в электрический сигнал, поступающий на контроллер чайника 1, который сравнивает температуру воды в чайнике с температурой воды, заданной одним из вышеназванных командных устройств 7(компьютер), 8 (планшет) или 9 (мобильный телефон) и в нужный момент отключает нагревательный элемент чайника 2 от электрической сети, при этом сигнал о достижении заданной температуры от контроллера чайника 1 через микропроцессор чайника 5 поступает на-роутер 10, а затем на одно из вышеназванных командных устройств. При этом пользователь получает информацию как о первоначальной температуре воды в чайнике,так и о полученной температуре, соответствующей заданному значению. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Электрический чайник, содержащий корпус с нагревательным элементом,выполненный с возможностью установки на основании,содержащем блок управления работой чайника,включающий контроллер, первый вывод которого предназначен для подключения к электрической сети, ко второму и третьему выводам подключены соответственно термостат и блок ручного управления, а четвертый вывод выполнен с возможностью подключения к нагревательному элементу, при этом пятый вывод контроллера,который является выводом блока управления работой чайника, соединен с первым выводом микропроцессора, второй вывод которого соединен с преобразующим модулем, выполненным с возможностью беспроводной связи с дистанционным-роутером.
