Устройство для крепления сетки

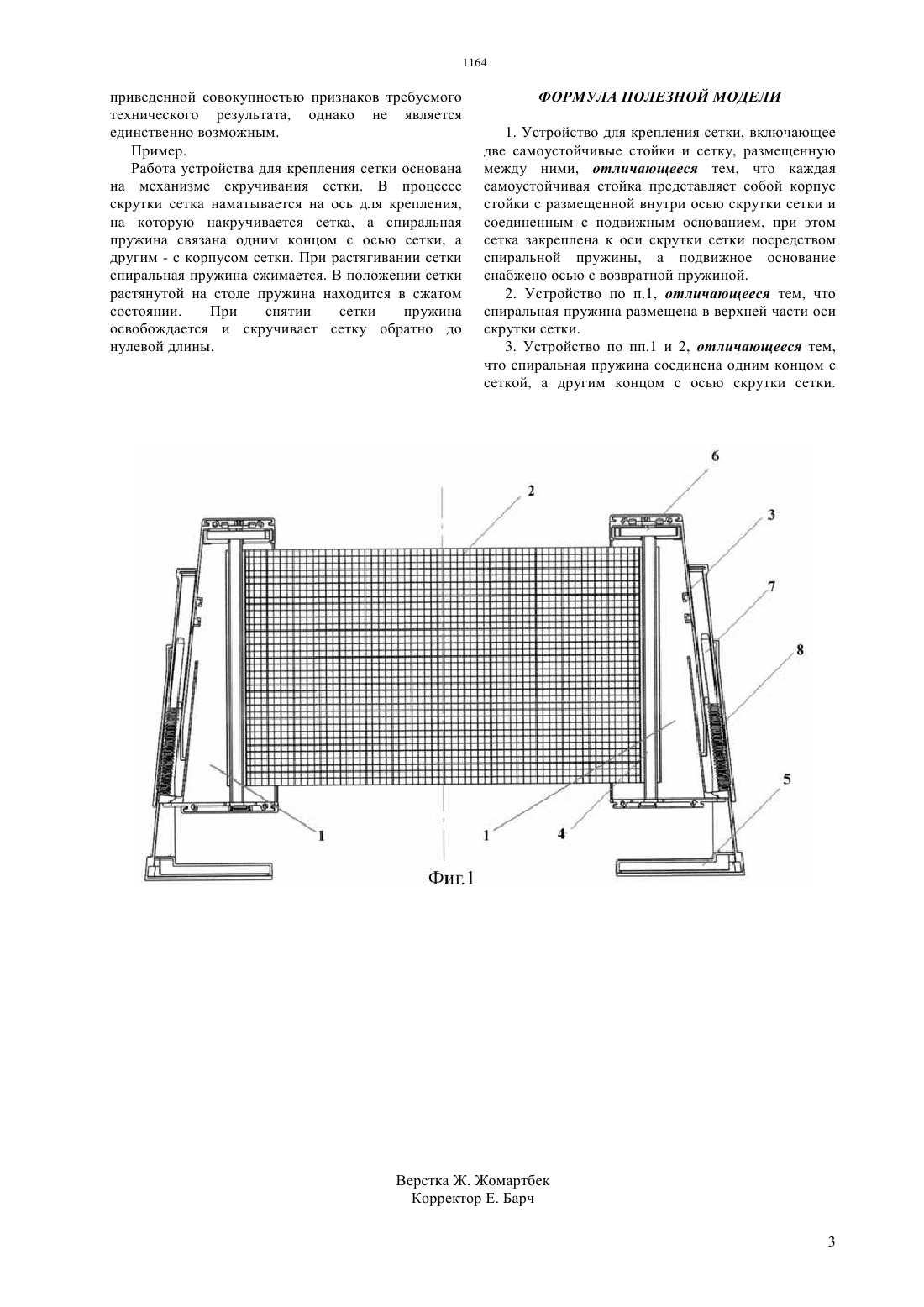

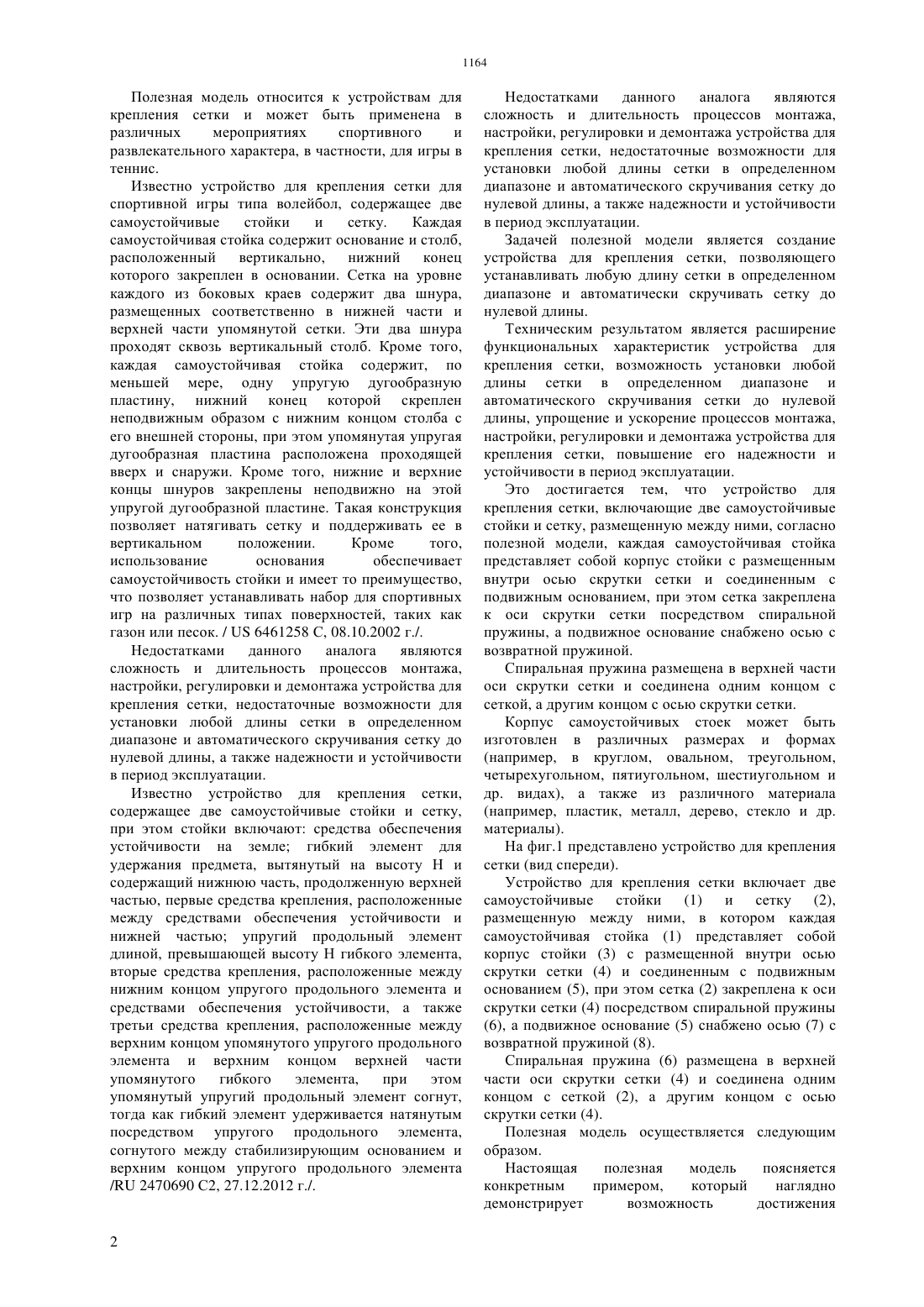

(51) 63 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ автоматического скручивания сетки до нулевой длины, упрощение и ускорение процессов монтажа,настройки, регулировки и демонтажа устройства для крепления сетки, повышение его надежности и устойчивости в период эксплуатации. Это достигается тем, что устройство для крепления сетки, включающее две самоустойчивые стойки и сетку, размещенную между ними, согласно полезной модели, каждая самоустойчивая стойка представляет собой корпус стойки с размещенной внутри осью скрутки сетки и соединенным с подвижным основанием, при этом сетка закреплена к оси скрутки сетки посредством спиральной пружины, а подвижное основание снабжено осью с возвратной пружиной. Спиральная пружина размещена в верхней части оси скрутки сетки и соединена одним концом с сеткой, а другим концом с осью скрутки сетки.(73) Спорт энд Фэшн Менеджмент Пти. Лтд.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ СЕТКИ(57) Полезная модель относится к устройствам для крепления сетки и может быть применена в различных мероприятиях спортивного и развлекательного характера, в частности, для игры в теннис. Техническим результатом является расширение функциональных характеристик устройства для крепления сетки, возможность установки любой длины сетки в определенном диапазоне и Полезная модель относится к устройствам для крепления сетки и может быть применена в различных мероприятиях спортивного и развлекательного характера, в частности, для игры в теннис. Известно устройство для крепления сетки для спортивной игры типа волейбол, содержащее две самоустойчивые стойки и сетку. Каждая самоустойчивая стойка содержит основание и столб,расположенный вертикально, нижний конец которого закреплен в основании. Сетка на уровне каждого из боковых краев содержит два шнура,размещенных соответственно в нижней части и верхней части упомянутой сетки. Эти два шнура проходят сквозь вертикальный столб. Кроме того,каждая самоустойчивая стойка содержит, по меньшей мере, одну упругую дугообразную пластину, нижний конец которой скреплен неподвижным образом с нижним концом столба с его внешней стороны, при этом упомянутая упругая дугообразная пластина расположена проходящей вверх и снаружи. Кроме того, нижние и верхние концы шнуров закреплены неподвижно на этой упругой дугообразной пластине. Такая конструкция позволяет натягивать сетку и поддерживать ее в вертикальном положении. Кроме того,использование основания обеспечивает самоустойчивость стойки и имеет то преимущество,что позволяет устанавливать набор для спортивных игр на различных типах поверхностей, таких как газон или песок. /6461258 С, 08.10.2002 г./. Недостатками данного аналога являются сложность и длительность процессов монтажа,настройки, регулировки и демонтажа устройства для крепления сетки, недостаточные возможности для установки любой длины сетки в определенном диапазоне и автоматического скручивания сетку до нулевой длины, а также надежности и устойчивости в период эксплуатации. Известно устройство для крепления сетки,содержащее две самоустойчивые стойки и сетку,при этом стойки включают средства обеспечения устойчивости на земле гибкий элемент для удержания предмета, вытянутый на высоту Н и содержащий нижнюю часть, продолженную верхней частью, первые средства крепления, расположенные между средствами обеспечения устойчивости и нижней частью упругий продольный элемент длиной, превышающей высоту Н гибкого элемента,вторые средства крепления, расположенные между нижним концом упругого продольного элемента и средствами обеспечения устойчивости, а также третьи средства крепления, расположенные между верхним концом упомянутого упругого продольного элемента и верхним концом верхней части упомянутого гибкого элемента,при этом упомянутый упругий продольный элемент согнут,тогда как гибкий элемент удерживается натянутым посредством упругого продольного элемента,согнутого между стабилизирующим основанием и верхним концом упругого продольного элемента Недостатками данного аналога являются сложность и длительность процессов монтажа,настройки, регулировки и демонтажа устройства для крепления сетки, недостаточные возможности для установки любой длины сетки в определенном диапазоне и автоматического скручивания сетку до нулевой длины, а также надежности и устойчивости в период эксплуатации. Задачей полезной модели является создание устройства для крепления сетки, позволяющего устанавливать любую длину сетки в определенном диапазоне и автоматически скручивать сетку до нулевой длины. Техническим результатом является расширение функциональных характеристик устройства для крепления сетки, возможность установки любой длины сетки в определенном диапазоне и автоматического скручивания сетки до нулевой длины, упрощение и ускорение процессов монтажа,настройки, регулировки и демонтажа устройства для крепления сетки, повышение его надежности и устойчивости в период эксплуатации. Это достигается тем, что устройство для крепления сетки, включающие две самоустойчивые стойки и сетку, размещенную между ними, согласно полезной модели, каждая самоустойчивая стойка представляет собой корпус стойки с размещенным внутри осью скрутки сетки и соединенным с подвижным основанием, при этом сетка закреплена к оси скрутки сетки посредством спиральной пружины, а подвижное основание снабжено осью с возвратной пружиной. Спиральная пружина размещена в верхней части оси скрутки сетки и соединена одним концом с сеткой, а другим концом с осью скрутки сетки. Корпус самоустойчивых стоек может быть изготовлен в различных размерах и формах(например, в круглом, овальном, треугольном,четырехугольном, пятиугольном, шестиугольном и др. видах), а также из различного материала(например, пластик, металл, дерево, стекло и др. материалы). На фиг.1 представлено устройство для крепления сетки (вид спереди). Устройство для крепления сетки включает две самоустойчивые стойки (1) и сетку (2),размещенную между ними, в котором каждая самоустойчивая стойка (1) представляет собой корпус стойки (3) с размещенной внутри осью скрутки сетки (4) и соединенным с подвижным основанием (5), при этом сетка (2) закреплена к оси скрутки сетки (4) посредством спиральной пружины(6), а подвижное основание (5) снабжено осью (7) с возвратной пружиной (8). Спиральная пружина (6) размещена в верхней части оси скрутки сетки (4) и соединена одним концом с сеткой (2), а другим концом с осью скрутки сетки (4). Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Работа устройства для крепления сетки основана на механизме скручивания сетки. В процессе скрутки сетка наматывается на ось для крепления,на которую накручивается сетка, а спиральная пружина связана одним концом с осью сетки, а другим - с корпусом сетки. При растягивании сетки спиральная пружина сжимается. В положении сетки растянутой на столе пружина находится в сжатом состоянии. При снятии сетки пружина освобождается и скручивает сетку обратно до нулевой длины. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для крепления сетки, включающее две самоустойчивые стойки и сетку, размещенную между ними, отличающееся тем, что каждая самоустойчивая стойка представляет собой корпус стойки с размещенной внутри осью скрутки сетки и соединенным с подвижным основанием, при этом сетка закреплена к оси скрутки сетки посредством спиральной пружины, а подвижное основание снабжено осью с возвратной пружиной. 2. Устройство по п.1, отличающееся тем, что спиральная пружина размещена в верхней части оси скрутки сетки. 3. Устройство по пп.1 и 2, отличающееся тем,что спиральная пружина соединена одним концом с сеткой, а другим концом с осью скрутки сетки.
