Широкополосная ферритовая антенна

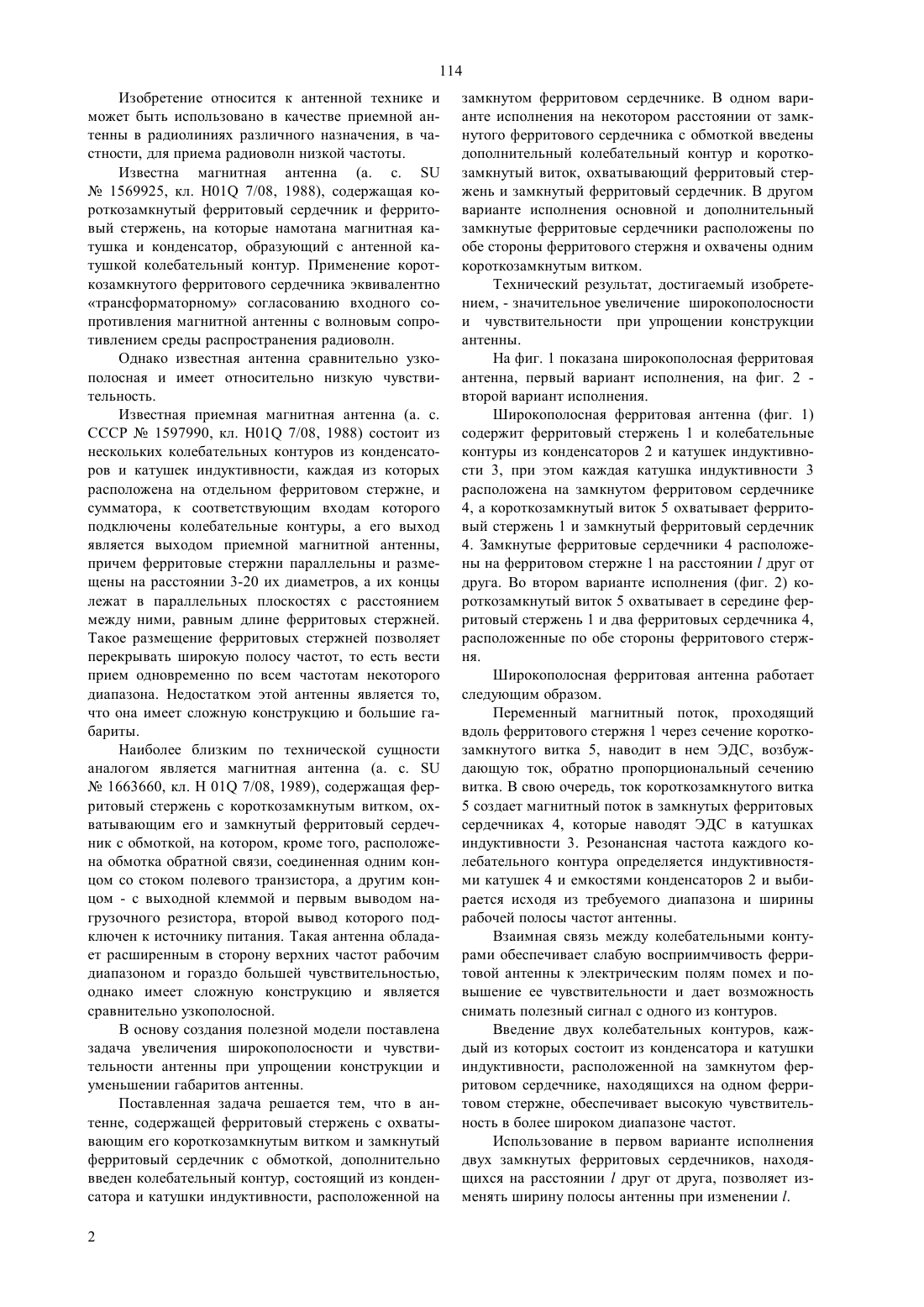

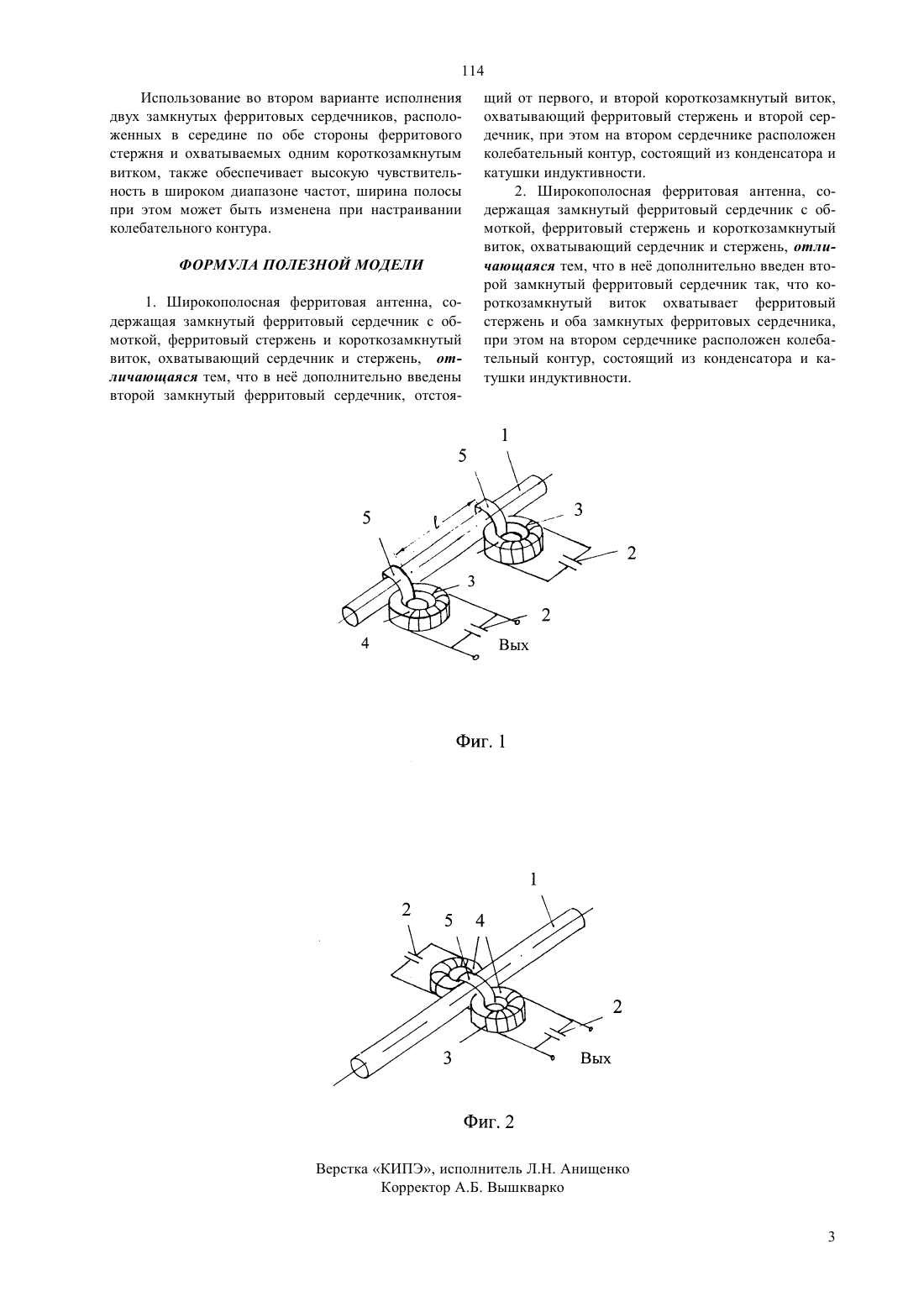

(51)7 01 7/08 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Закрытое акционерное общество Специальное конструкторско-технологическое бюро Гранит(57) Изобретение относится к антенной технике и может быть использовано в качестве приемной антенны в радиолиниях различного назначения, в частности, для приема радиоволн низкой частоты. Широкополосная ферритовая антенна содержит ферритовый стержень и колебательные контуры из конденсаторов и катушек индуктивности, при этом каждая катушка индуктивности расположена на замкнутом ферритовом сердечнике, а короткозамкнутый виток охватывает в середине ферритовый стержень и замкнутые ферритовые сердечники. В первом варианте исполнения замкнутые ферритовые сердечники расположены на ферритовом стержне,на расстояниимежду ними. Во втором варианте исполнения короткозамкнутый виток охватывает в середине ферритовый стержень и два ферритовых сердечника, расположенных по обе стороны от ферритового стержня. 114 Изобретение относится к антенной технике и может быть использовано в качестве приемной антенны в радиолиниях различного назначения, в частности, для приема радиоволн низкой частоты. Известна магнитная антенна (а. с.1569925, кл. Н 01 7/08, 1988), содержащая короткозамкнутый ферритовый сердечник и ферритовый стержень, на которые намотана магнитная катушка и конденсатор, образующий с антенной катушкой колебательный контур. Применение короткозамкнутого ферритового сердечника эквивалентно трансформаторному согласованию входного сопротивления магнитной антенны с волновым сопротивлением среды распространения радиоволн. Однако известная антенна сравнительно узкополосная и имеет относительно низкую чувствительность. Известная приемная магнитная антенна (а. с. СССР 1597990, кл. Н 01 7/08, 1988) состоит из нескольких колебательных контуров из конденсаторов и катушек индуктивности, каждая из которых расположена на отдельном ферритовом стержне, и сумматора, к соответствующим входам которого подключены колебательные контуры, а его выход является выходом приемной магнитной антенны,причем ферритовые стержни параллельны и размещены на расстоянии 3-20 их диаметров, а их концы лежат в параллельных плоскостях с расстоянием между ними, равным длине ферритовых стержней. Такое размещение ферритовых стержней позволяет перекрывать широкую полосу частот, то есть вести прием одновременно по всем частотам некоторого диапазона. Недостатком этой антенны является то,что она имеет сложную конструкцию и большие габариты. Наиболее близким по технической сущности аналогом является магнитная антенна (а. с.1663660, кл. Н 01 7/08, 1989), содержащая ферритовый стержень с короткозамкнутым витком, охватывающим его и замкнутый ферритовый сердечник с обмоткой, на котором, кроме того, расположена обмотка обратной связи, соединенная одним концом со стоком полевого транзистора, а другим концом - с выходной клеммой и первым выводом нагрузочного резистора, второй вывод которого подключен к источнику питания. Такая антенна обладает расширенным в сторону верхних частот рабочим диапазоном и гораздо большей чувствительностью,однако имеет сложную конструкцию и является сравнительно узкополосной. В основу создания полезной модели поставлена задача увеличения широкополосности и чувствительности антенны при упрощении конструкции и уменьшении габаритов антенны. Поставленная задача решается тем, что в антенне, содержащей ферритовый стержень с охватывающим его короткозамкнутым витком и замкнутый ферритовый сердечник с обмоткой, дополнительно введен колебательный контур, состоящий из конденсатора и катушки индуктивности, расположенной на 2 замкнутом ферритовом сердечнике. В одном варианте исполнения на некотором расстоянии от замкнутого ферритового сердечника с обмоткой введены дополнительный колебательный контур и короткозамкнутый виток, охватывающий ферритовый стержень и замкнутый ферритовый сердечник. В другом варианте исполнения основной и дополнительный замкнутые ферритовые сердечники расположены по обе стороны ферритового стержня и охвачены одним короткозамкнутым витком. Технический результат, достигаемый изобретением, - значительное увеличение широкополосности и чувствительности при упрощении конструкции антенны. На фиг. 1 показана широкополосная ферритовая антенна, первый вариант исполнения, на фиг. 2 второй вариант исполнения. Широкополосная ферритовая антенна (фиг. 1) содержит ферритовый стержень 1 и колебательные контуры из конденсаторов 2 и катушек индуктивности 3, при этом каждая катушка индуктивности 3 расположена на замкнутом ферритовом сердечнике 4, а короткозамкнутый виток 5 охватывает ферритовый стержень 1 и замкнутый ферритовый сердечник 4. Замкнутые ферритовые сердечники 4 расположены на ферритовом стержне 1 на расстояниидруг от друга. Во втором варианте исполнения (фиг. 2) короткозамкнутый виток 5 охватывает в середине ферритовый стержень 1 и два ферритовых сердечника 4,расположенные по обе стороны ферритового стержня. Широкополосная ферритовая антенна работает следующим образом. Переменный магнитный поток, проходящий вдоль ферритового стержня 1 через сечение короткозамкнутого витка 5, наводит в нем ЭДС, возбуждающую ток, обратно пропорциональный сечению витка. В свою очередь, ток короткозамкнутого витка 5 создает магнитный поток в замкнутых ферритовых сердечниках 4, которые наводят ЭДС в катушках индуктивности 3. Резонансная частота каждого колебательного контура определяется индуктивностями катушек 4 и емкостями конденсаторов 2 и выбирается исходя из требуемого диапазона и ширины рабочей полосы частот антенны. Взаимная связь между колебательными контурами обеспечивает слабую восприимчивость ферритовой антенны к электрическим полям помех и повышение ее чувствительности и дает возможность снимать полезный сигнал с одного из контуров. Введение двух колебательных контуров, каждый из которых состоит из конденсатора и катушки индуктивности, расположенной на замкнутом ферритовом сердечнике, находящихся на одном ферритовом стержне, обеспечивает высокую чувствительность в более широком диапазоне частот. Использование в первом варианте исполнения двух замкнутых ферритовых сердечников, находящихся на расстояниидруг от друга, позволяет изменять ширину полосы антенны при изменении . 114 Использование во втором варианте исполнения двух замкнутых ферритовых сердечников, расположенных в середине по обе стороны ферритового стержня и охватываемых одним короткозамкнутым витком, также обеспечивает высокую чувствительность в широком диапазоне частот, ширина полосы при этом может быть изменена при настраивании колебательного контура. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Широкополосная ферритовая антенна, содержащая замкнутый ферритовый сердечник с обмоткой, ферритовый стержень и короткозамкнутый виток, охватывающий сердечник и стержень, отличающаяся тем, что в не дополнительно введены второй замкнутый ферритовый сердечник, отстоя щий от первого, и второй короткозамкнутый виток,охватывающий ферритовый стержень и второй сердечник, при этом на втором сердечнике расположен колебательный контур, состоящий из конденсатора и катушки индуктивности. 2. Широкополосная ферритовая антенна, содержащая замкнутый ферритовый сердечник с обмоткой, ферритовый стержень и короткозамкнутый виток, охватывающий сердечник и стержень, отличающаяся тем, что в не дополнительно введен второй замкнутый ферритовый сердечник так, что короткозамкнутый виток охватывает ферритовый стержень и оба замкнутых ферритовых сердечника,при этом на втором сердечнике расположен колебательный контур, состоящий из конденсатора и катушки индуктивности.
