Широкополосная ферритовая антенна

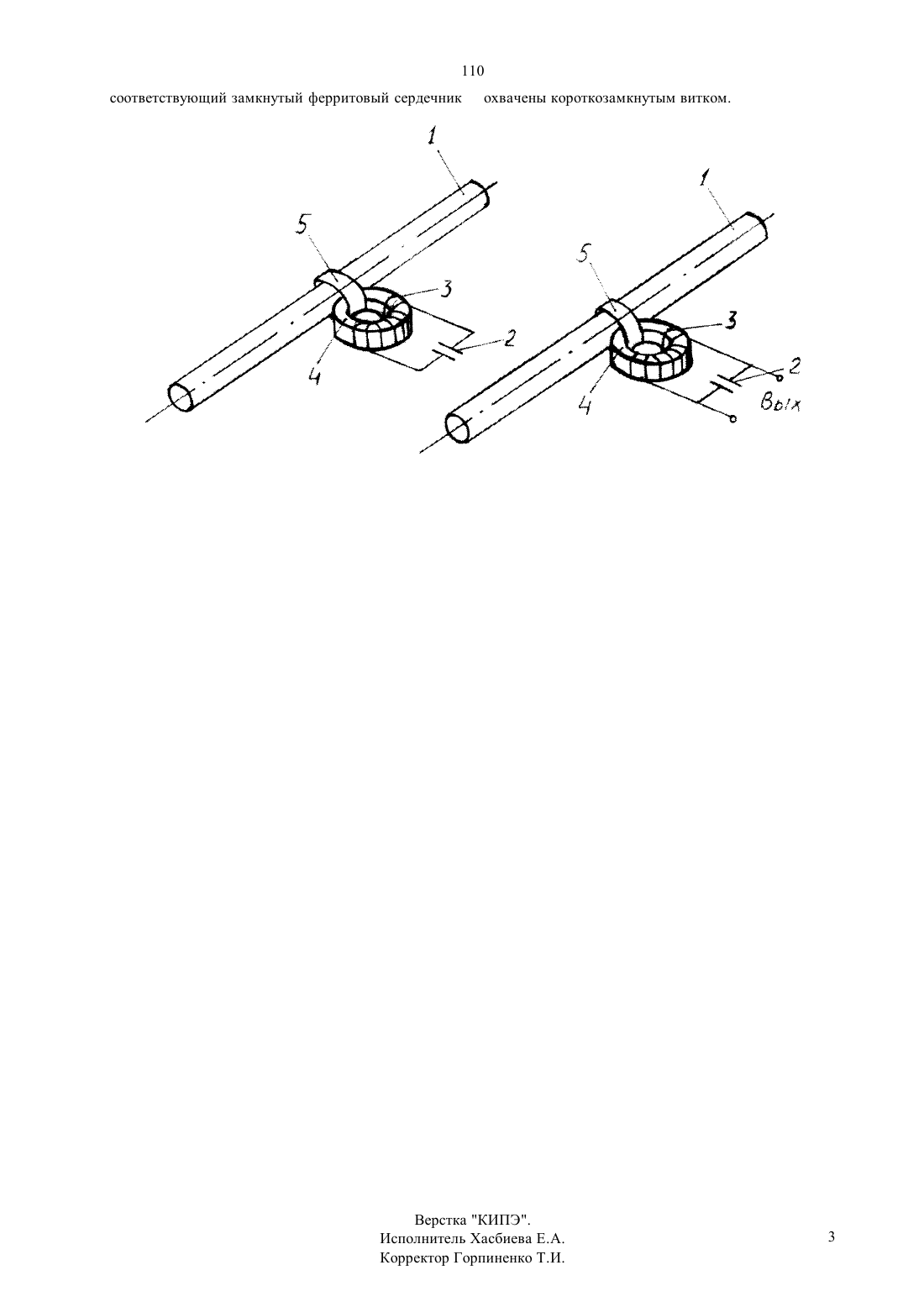

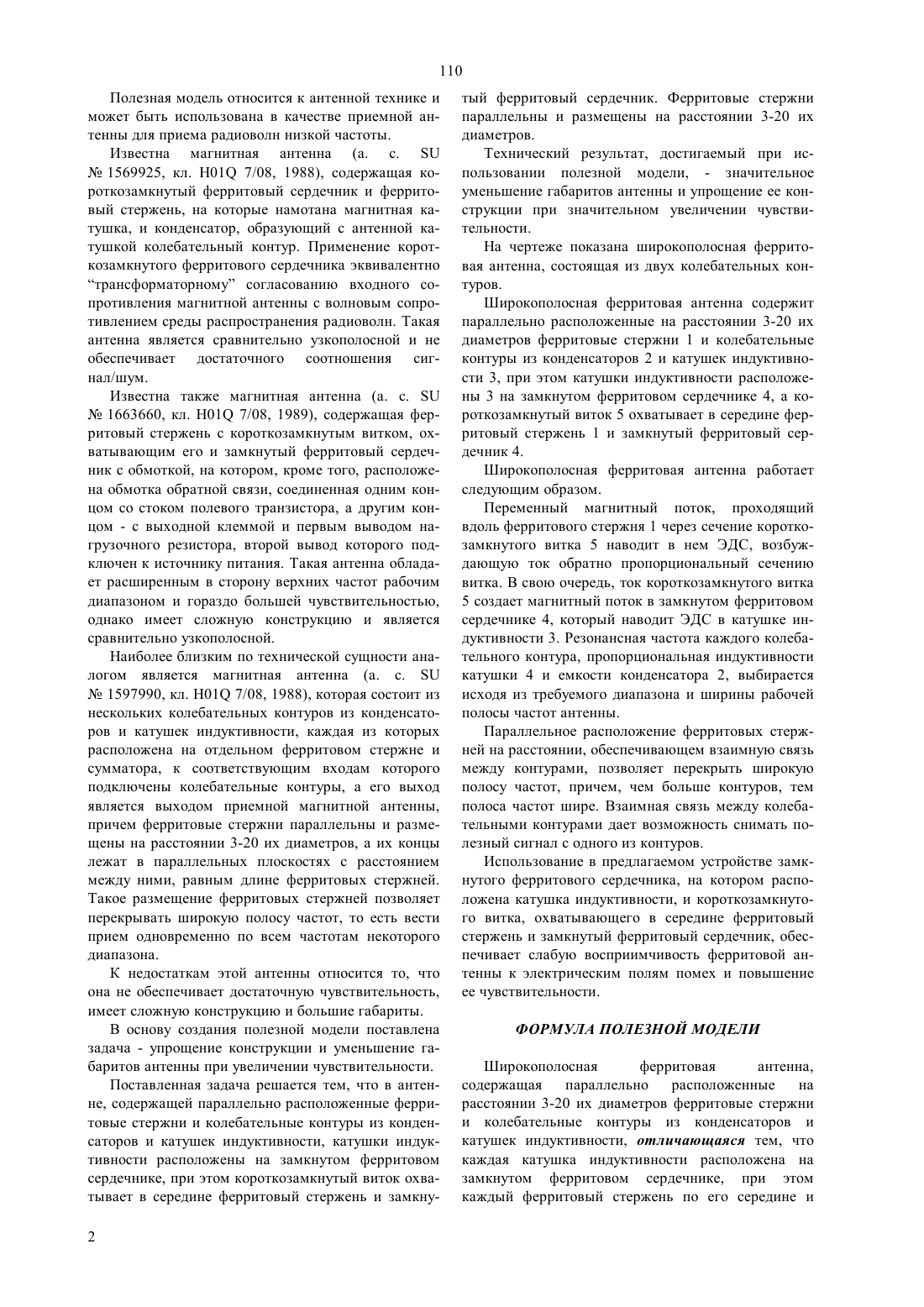

(51)7 01 7/08 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Закрытое акционерное общество Специальное конструкторско-технологическое бюро Гранит(57 Полезная модель относится к антенной технике и может быть использована в качестве приемной антенны для приема радиоволн низкой частоты. Широкополосная ферритовая антенна содержит параллельно расположенные на расстоянии 3-20 их диаметров ферритовые стержни и колебательные контуры из конденсаторов и катушек индуктивности,при этом каждая катушка индуктивности расположена на замкнутом ферритовом сердечнике, а ко роткозамкнутый виток охватывает в середине ферритовый стержень и замкнутый ферритовый сердечник. Параллельное расположение ферритовых стержней на расстоянии, обеспечивающем взаимную связь между контурами, позволяет перекрыть широкую полосу частот, причем, чем больше контуров, тем полоса частот шире. Взаимная связь между колебательными контурами дает возможность снимать полезный сигнал с одного из контуров. Использование в предлагаемом устройстве замкнутого ферритового сердечника, на котором расположена катушка индуктивности, и короткозамкнутого витка, охватывающего в середине ферритовый стержень и замкнутый ферритовый сердечник, обеспечивает слабую восприимчивость ферритовой антенны к электрическим полям помех и повышение ее чувствительности. 110 Полезная модель относится к антенной технике и может быть использована в качестве приемной антенны для приема радиоволн низкой частоты. Известна магнитная антенна (а. с.1569925, кл. Н 01 7/08, 1988), содержащая короткозамкнутый ферритовый сердечник и ферритовый стержень, на которые намотана магнитная катушка, и конденсатор, образующий с антенной катушкой колебательный контур. Применение короткозамкнутого ферритового сердечника эквивалентно трансформаторному согласованию входного сопротивления магнитной антенны с волновым сопротивлением среды распространения радиоволн. Такая антенна является сравнительно узкополосной и не обеспечивает достаточного соотношения сигнал/шум. Известна также магнитная антенна (а. с.1663660, кл. 01 7/08, 1989), содержащая ферритовый стержень с короткозамкнутым витком, охватывающим его и замкнутый ферритовый сердечник с обмоткой, на котором, кроме того, расположена обмотка обратной связи, соединенная одним концом со стоком полевого транзистора, а другим концом - с выходной клеммой и первым выводом нагрузочного резистора, второй вывод которого подключен к источнику питания. Такая антенна обладает расширенным в сторону верхних частот рабочим диапазоном и гораздо большей чувствительностью,однако имеет сложную конструкцию и является сравнительно узкополосной. Наиболее близким по технической сущности аналогом является магнитная антенна (а. с.1597990, кл. 01 7/08, 1988), которая состоит из нескольких колебательных контуров из конденсаторов и катушек индуктивности, каждая из которых расположена на отдельном ферритовом стержне и сумматора, к соответствующим входам которого подключены колебательные контуры, а его выход является выходом приемной магнитной антенны,причем ферритовые стержни параллельны и размещены на расстоянии 3-20 их диаметров, а их концы лежат в параллельных плоскостях с расстоянием между ними, равным длине ферритовых стержней. Такое размещение ферритовых стержней позволяет перекрывать широкую полосу частот, то есть вести прием одновременно по всем частотам некоторого диапазона. К недостаткам этой антенны относится то, что она не обеспечивает достаточную чувствительность,имеет сложную конструкцию и большие габариты. В основу создания полезной модели поставлена задача - упрощение конструкции и уменьшение габаритов антенны при увеличении чувствительности. Поставленная задача решается тем, что в антенне, содержащей параллельно расположенные ферритовые стержни и колебательные контуры из конденсаторов и катушек индуктивности, катушки индуктивности расположены на замкнутом ферритовом сердечнике, при этом короткозамкнутый виток охватывает в середине ферритовый стержень и замкну 2 тый ферритовый сердечник. Ферритовые стержни параллельны и размещены на расстоянии 3-20 их диаметров. Технический результат, достигаемый при использовании полезной модели, - значительное уменьшение габаритов антенны и упрощение ее конструкции при значительном увеличении чувствительности. На чертеже показана широкополосная ферритовая антенна, состоящая из двух колебательных контуров. Широкополосная ферритовая антенна содержит параллельно расположенные на расстоянии 3-20 их диаметров ферритовые стержни 1 и колебательные контуры из конденсаторов 2 и катушек индуктивности 3, при этом катушки индуктивности расположены 3 на замкнутом ферритовом сердечнике 4, а короткозамкнутый виток 5 охватывает в середине ферритовый стержень 1 и замкнутый ферритовый сердечник 4. Широкополосная ферритовая антенна работает следующим образом. Переменный магнитный поток, проходящий вдоль ферритового стержня 1 через сечение короткозамкнутого витка 5 наводит в нем ЭДС, возбуждающую ток обратно пропорциональный сечению витка. В свою очередь, ток короткозамкнутого витка 5 создает магнитный поток в замкнутом ферритовом сердечнике 4, который наводит ЭДС в катушке индуктивности 3. Резонансная частота каждого колебательного контура, пропорциональная индуктивности катушки 4 и емкости конденсатора 2, выбирается исходя из требуемого диапазона и ширины рабочей полосы частот антенны. Параллельное расположение ферритовых стержней на расстоянии, обеспечивающем взаимную связь между контурами, позволяет перекрыть широкую полосу частот, причем, чем больше контуров, тем полоса частот шире. Взаимная связь между колебательными контурами дает возможность снимать полезный сигнал с одного из контуров. Использование в предлагаемом устройстве замкнутого ферритового сердечника, на котором расположена катушка индуктивности, и короткозамкнутого витка, охватывающего в середине ферритовый стержень и замкнутый ферритовый сердечник, обеспечивает слабую восприимчивость ферритовой антенны к электрическим полям помех и повышение ее чувствительности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Широкополосная ферритовая антенна,содержащая параллельно расположенные на расстоянии 3-20 их диаметров ферритовые стержни и колебательные контуры из конденсаторов и катушек индуктивности, отличающаяся тем, что каждая катушка индуктивности расположена на замкнутом ферритовом сердечнике, при этом каждый ферритовый стержень по его середине и 110 соответствующий замкнутый ферритовый сердечник
