Крышка для закатки стеклянных консервных банок

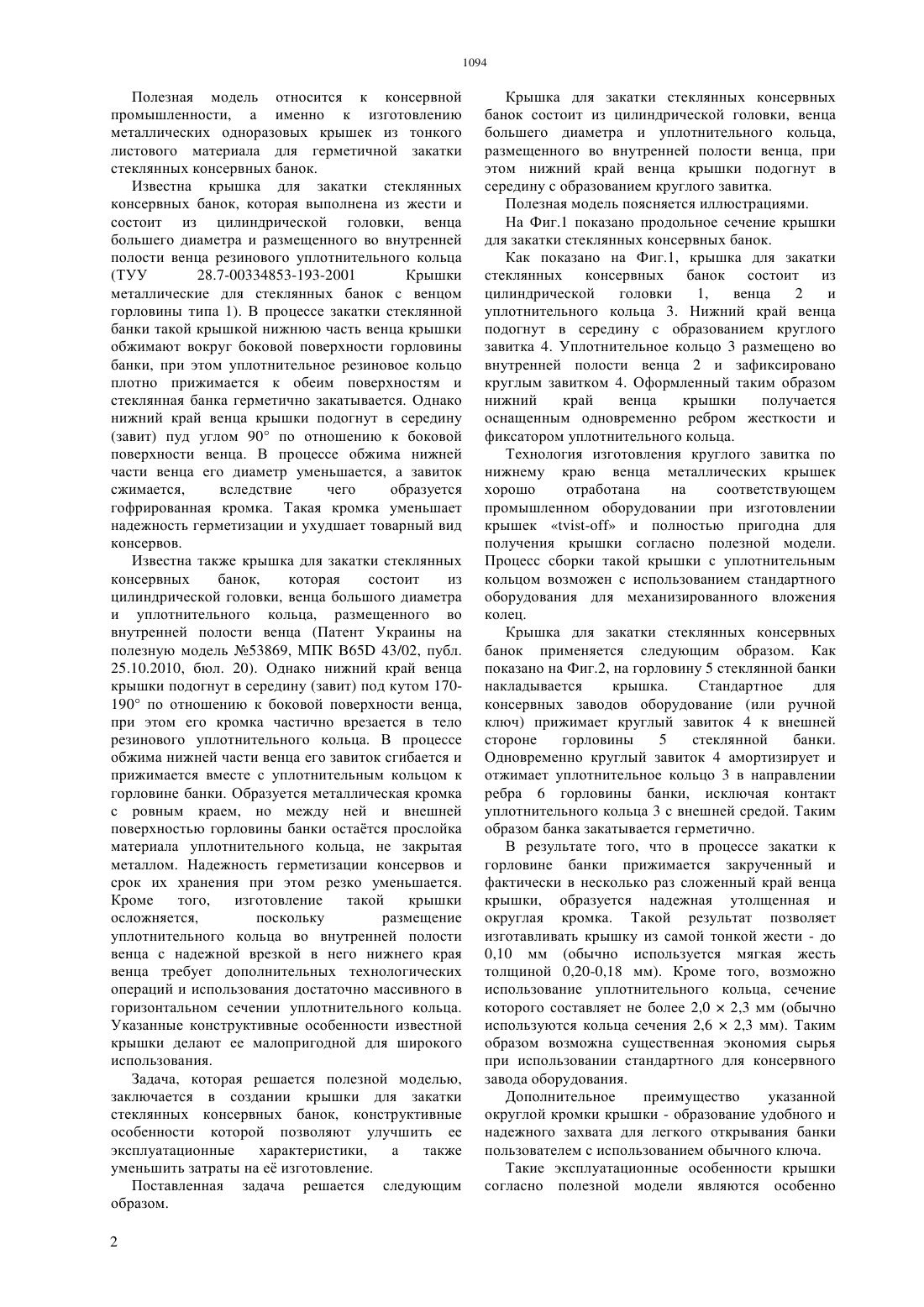

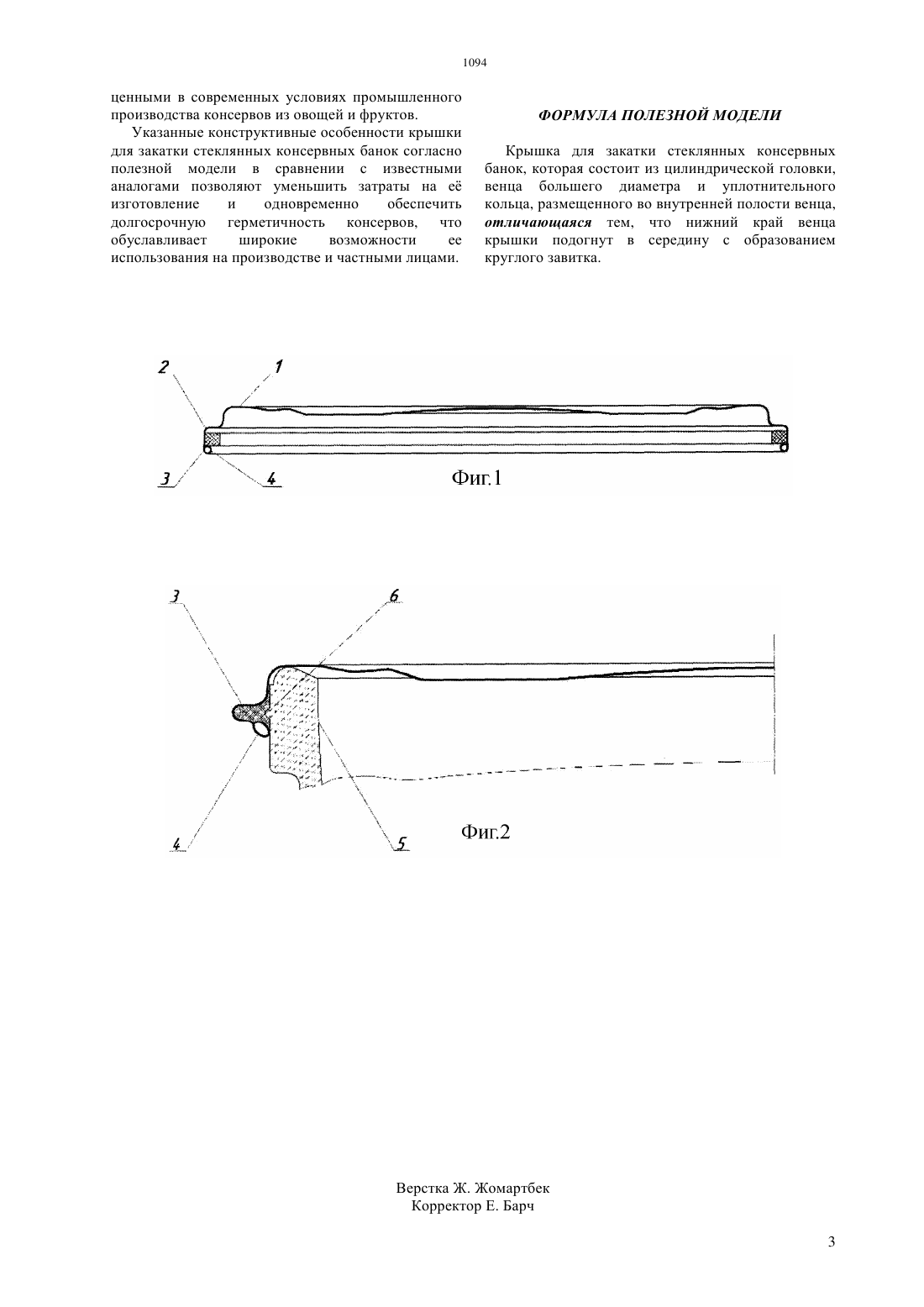

(51) 65 43/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к консервной промышленности, а именно к металлическим одноразовым крышкам из тонкого листового материла для герметичной закатки стеклянных консервных банок. Предложенная крышка для закатки стеклянных консервных банок состоит из цилиндрической головки, венца большего диаметра и уплотнительного кольца, размещенного во внутренней полости венца, при этом нижний край венца крышки подогнут в середину с образованием круглого завитка. Предполагается изготовление крышки из жести толщиной 0,10 мм. Крышка для закатки стеклянных консервных банок согласно полезной модели обеспечивает долгосрочную герметичность консервов.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Иванова Антонина Сергеевна Ляджин Алексей Владимирович(54) КРЫШКА ДЛЯ ЗАКАТКИ СТЕКЛЯННЫХ КОНСЕРВНЫХ БАНОК Полезная модель относится к консервной промышленности, а именно к изготовлению металлических одноразовых крышек из тонкого листового материала для герметичной закатки стеклянных консервных банок. Известна крышка для закатки стеклянных консервных банок, которая выполнена из жести и состоит из цилиндрической головки, венца большего диаметра и размещенного во внутренней полости венца резинового уплотнительного кольца(ТУУ 28.7-00334853-193-2001 Крышки металлические для стеклянных банок с венцом горловины типа 1). В процессе закатки стеклянной банки такой крышкой нижнюю часть венца крышки обжимают вокруг боковой поверхности горловины банки, при этом уплотнительное резиновое кольцо плотно прижимается к обеим поверхностям и стеклянная банка герметично закатывается. Однако нижний край венца крышки подогнут в середину(завит) пуд углом 90 по отношению к боковой поверхности венца. В процессе обжима нижней части венца его диаметр уменьшается, а завиток сжимается,вследствие чего образуется гофрированная кромка. Такая кромка уменьшает надежность герметизации и ухудшает товарный вид консервов. Известна также крышка для закатки стеклянных консервных банок,которая состоит из цилиндрической головки, венца большого диаметра и уплотнительного кольца, размещенного во внутренней полости венца (Патент Украины на полезную модель 53869, МПК В 65 43/02, публ. 25.10.2010, бюл. 20). Однако нижний край венца крышки подогнут в середину (завит) под кутом 170190 по отношению к боковой поверхности венца,при этом его кромка частично врезается в тело резинового уплотнительного кольца. В процессе обжима нижней части венца его завиток сгибается и прижимается вместе с уплотнительным кольцом к горловине банки. Образуется металлическая кромка с ровным краем, но между ней и внешней поверхностью горловины банки остатся прослойка материала уплотнительного кольца, не закрытая металлом. Надежность герметизации консервов и срок их хранения при этом резко уменьшается. Кроме того,изготовление такой крышки осложняется,поскольку размещение уплотнительного кольца во внутренней полости венца с надежной врезкой в него нижнего края венца требует дополнительных технологических операций и использования достаточно массивного в горизонтальном сечении уплотнительного кольца. Указанные конструктивные особенности известной крышки делают ее малопригодной для широкого использования. Задача, которая решается полезной моделью,заключается в создании крышки для закатки стеклянных консервных банок, конструктивные особенности которой позволяют улучшить ее эксплуатационные характеристики,а также уменьшить затраты на е изготовление. Поставленная задача решается следующим образом. 2 Крышка для закатки стеклянных консервных банок состоит из цилиндрической головки, венца большего диаметра и уплотнительного кольца,размещенного во внутренней полости венца, при этом нижний край венца крышки подогнут в середину с образованием круглого завитка. Полезная модель поясняется иллюстрациями. На Фиг.1 показано продольное сечение крышки для закатки стеклянных консервных банок. Как показано на Фиг.1, крышка для закатки стеклянных консервных банок состоит из цилиндрической головки 1,венца 2 и уплотнительного кольца 3. Нижний край венца подогнут в середину с образованием круглого завитка 4. Уплотнительное кольцо 3 размещено во внутренней полости венца 2 и зафиксировано круглым завитком 4. Оформленный таким образом нижний край венца крышки получается оснащенным одновременно ребром жесткости и фиксатором уплотнительного кольца. Технология изготовления круглого завитка по нижнему краю венца металлических крышек хорошо отработана на соответствующем промышленном оборудовании при изготовлении крышек - и полностью пригодна для получения крышки согласно полезной модели. Процесс сборки такой крышки с уплотнительным кольцом возможен с использованием стандартного оборудования для механизированного вложения колец. Крышка для закатки стеклянных консервных банок применяется следующим образом. Как показано на Фиг.2, на горловину 5 стеклянной банки накладывается крышка. Стандартное для консервных заводов оборудование (или ручной ключ) прижимает круглый завиток 4 к внешней стороне горловины 5 стеклянной банки. Одновременно круглый завиток 4 амортизирует и отжимает уплотнительное кольцо 3 в направлении ребра 6 горловины банки, исключая контакт уплотнительного кольца 3 с внешней средой. Таким образом банка закатывается герметично. В результате того, что в процессе закатки к горловине банки прижимается закрученный и фактически в несколько раз сложенный край венца крышки, образуется надежная утолщенная и округлая кромка. Такой результат позволяет изготавливать крышку из самой тонкой жести - до 0,10 мм (обычно используется мягкая жесть толщиной 0,20-0,18 мм). Кроме того, возможно использование уплотнительного кольца, сечение которого составляет не более 2,02,3 мм (обычно используются кольца сечения 2,62,3 мм). Таким образом возможна существенная экономия сырья при использовании стандартного для консервного завода оборудования. Дополнительное преимущество указанной округлой кромки крышки - образование удобного и надежного захвата для легкого открывания банки пользователем с использованием обычного ключа. Такие эксплуатационные особенности крышки согласно полезной модели являются особенно ценными в современных условиях промышленного производства консервов из овощей и фруктов. Указанные конструктивные особенности крышки для закатки стеклянных консервных банок согласно полезной модели в сравнении с известными аналогами позволяют уменьшить затраты на е изготовление и одновременно обеспечить долгосрочную герметичность консервов, что обуславливает широкие возможности ее использования на производстве и частными лицами. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Крышка для закатки стеклянных консервных банок, которая состоит из цилиндрической головки,венца большего диаметра и уплотнительного кольца, размещенного во внутренней полости венца,отличающаяся тем, что нижний край венца крышки подогнут в середину с образованием круглого завитка.
