Устройство фертигации – пропорционального смешивания питательных элементов

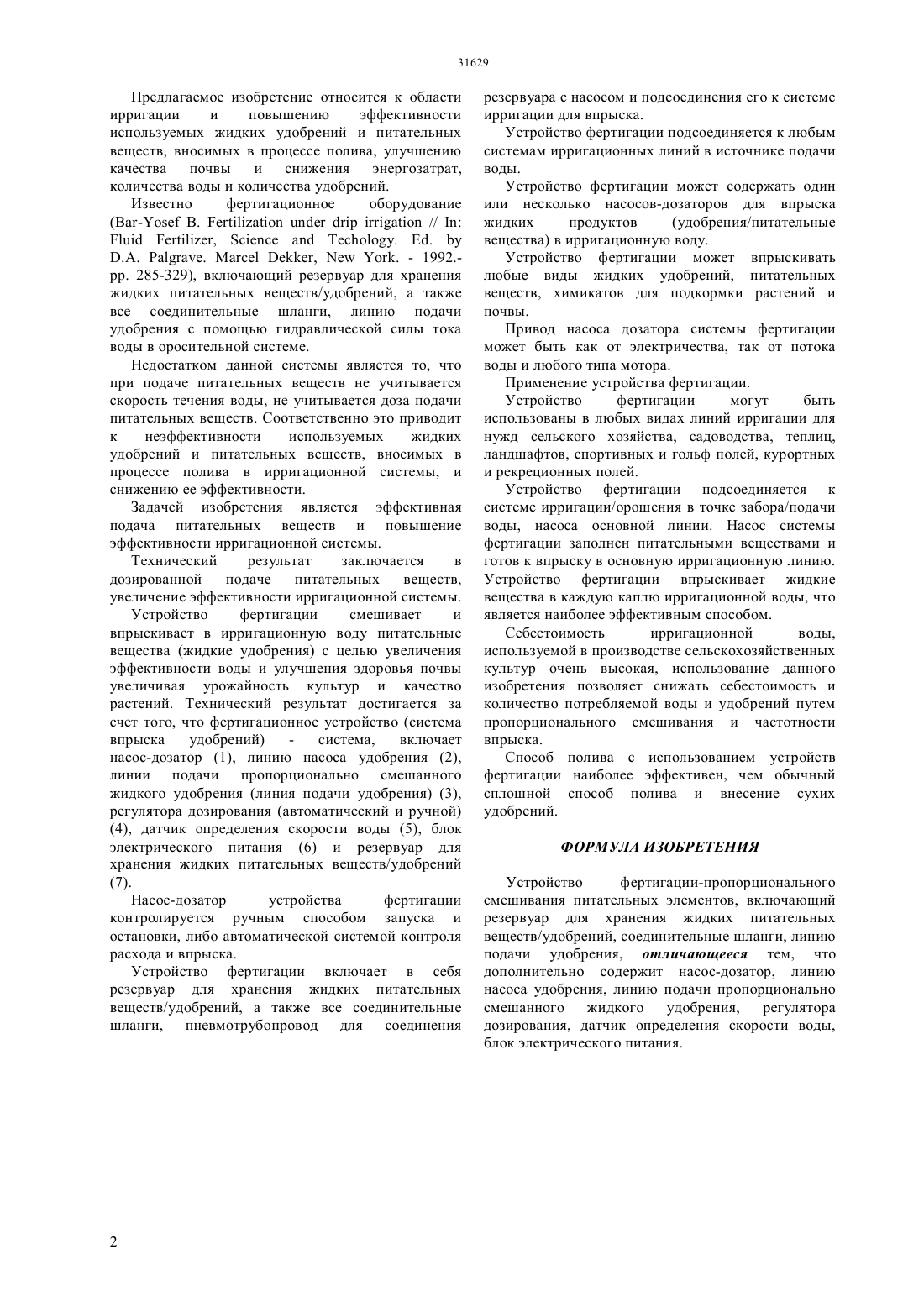

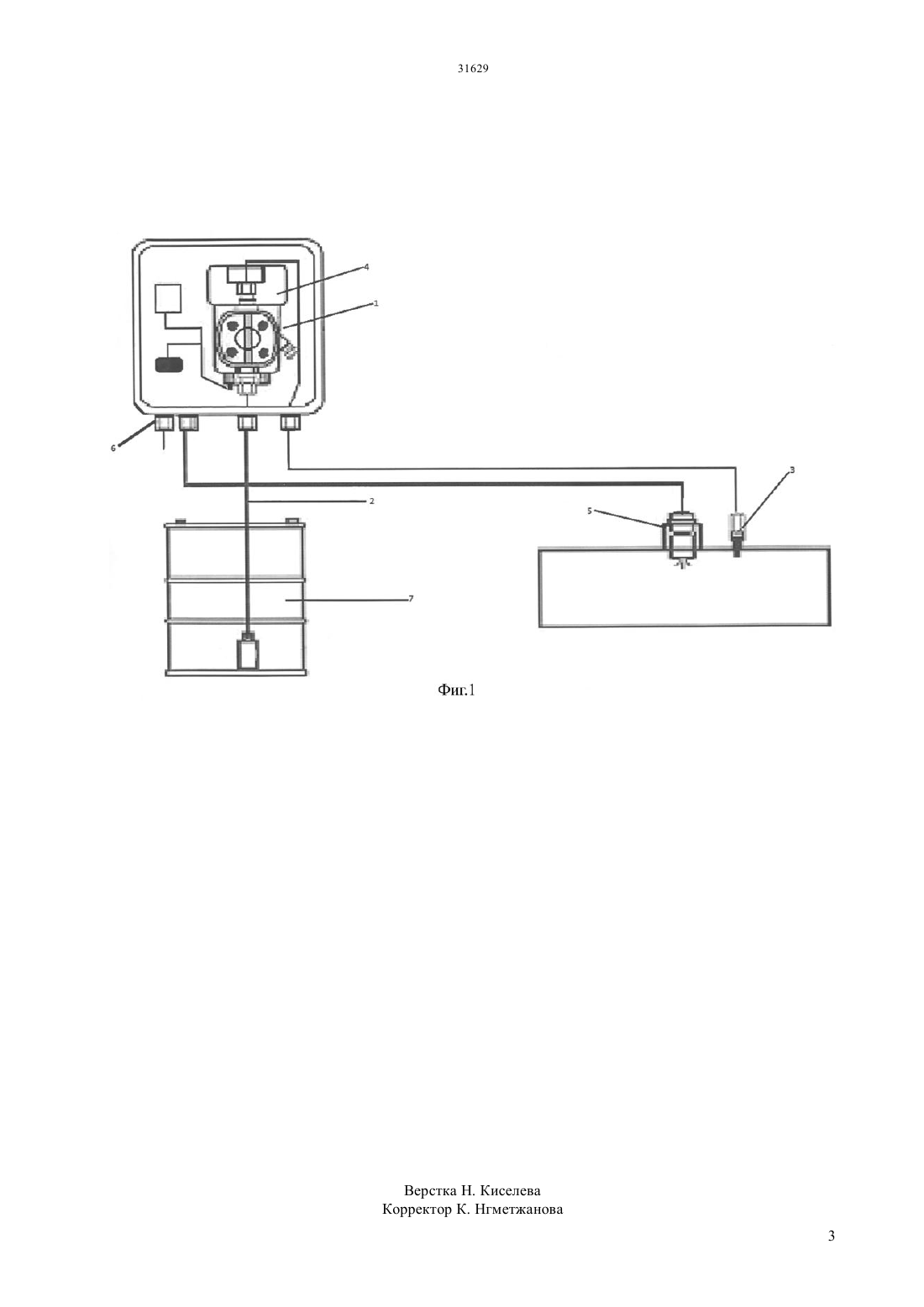

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ веществ, вносимых в процессе полива, улучшению качества почвы и снижения энергозатрат,количества воды и количества удобрений. Задачей изобретения является эффективная подача питательных веществ и повышение эффективности ирригационной системы. Технический результат заключается в дозированной подаче питательных веществ,увеличение эффективности ирригационной системы. Устройство фертигации смешивает и впрыскивает в ирригационную воду питательные вещества (жидкие удобрения) с целью увеличения эффективности воды и улучшения здоровья почвы увеличивая урожайность культур и качество растений.(54) УСТРОЙСТВО ФЕРТИГАЦИИ ПРОПОРЦИОНАЛЬНОГО СМЕШИВАНИЯ ПИТАТЕЛЬНЫХ ЭЛЕМЕНТОВ(57) Предлагаемое изобретение относится к области ирригации и повышению эффективности используемых жидких удобрений и питательных Предлагаемое изобретение относится к области ирригации и повышению эффективности используемых жидких удобрений и питательных веществ, вносимых в процессе полива, улучшению качества почвы и снижения энергозатрат,количества воды и количества удобрений. Известно фертигационное оборудование .,. - 1992 285-329), включающий резервуар для хранения жидких питательных веществ/удобрений, а также все соединительные шланги, линию подачи удобрения с помощью гидравлической силы тока воды в оросительной системе. Недостатком данной системы является то, что при подаче питательных веществ не учитывается скорость течения воды, не учитывается доза подачи питательных веществ. Соответственно это приводит к неэффективности используемых жидких удобрений и питательных веществ, вносимых в процессе полива в ирригационной системы, и снижению ее эффективности. Задачей изобретения является эффективная подача питательных веществ и повышение эффективности ирригационной системы. Технический результат заключается в дозированной подаче питательных веществ,увеличение эффективности ирригационной системы. Устройство фертигации смешивает и впрыскивает в ирригационную воду питательные вещества (жидкие удобрения) с целью увеличения эффективности воды и улучшения здоровья почвы увеличивая урожайность культур и качество растений. Технический результат достигается за счет того, что фертигационное устройство (система впрыска удобрений) система,включает насос-дозатор (1), линию насоса удобрения (2),линии подачи пропорционально смешанного жидкого удобрения (линия подачи удобрения) (3),регулятора дозирования (автоматический и ручной)(4), датчик определения скорости воды (5), блок электрического питания (6) и резервуар для хранения жидких питательных веществ/удобрений(7). Насос-дозатор устройства фертигации контролируется ручным способом запуска и остановки, либо автоматической системой контроля расхода и впрыска. Устройство фертигации включает в себя резервуар для хранения жидких питательных веществ/удобрений, а также все соединительные шланги, пневмотрубопровод для соединения резервуара с насосом и подсоединения его к системе ирригации для впрыска. Устройство фертигации подсоединяется к любым системам ирригационных линий в источнике подачи воды. Устройство фертигации может содержать один или несколько насосов-дозаторов для впрыска жидких продуктов(удобрения/питательные вещества) в ирригационную воду. Устройство фертигации может впрыскивать любые виды жидких удобрений, питательных веществ, химикатов для подкормки растений и почвы. Привод насоса дозатора системы фертигации может быть как от электричества, так от потока воды и любого типа мотора. Применение устройства фертигации. Устройство фертигации могут быть использованы в любых видах линий ирригации для нужд сельского хозяйства, садоводства, теплиц,ландшафтов, спортивных и гольф полей, курортных и рекреционных полей. Устройство фертигации подсоединяется к системе ирригации/орошения в точке забора/подачи воды, насоса основной линии. Насос системы фертигации заполнен питательными веществами и готов к впрыску в основную ирригационную линию. Устройство фертигации впрыскивает жидкие вещества в каждую каплю ирригационной воды, что является наиболее эффективным способом. Себестоимость ирригационной воды,используемой в производстве сельскохозяйственных культур очень высокая, использование данного изобретения позволяет снижать себестоимость и количество потребляемой воды и удобрений путем пропорционального смешивания и частотности впрыска. Способ полива с использованием устройств фертигации наиболее эффективен, чем обычный сплошной способ полива и внесение сухих удобрений. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство фертигации-пропорционального смешивания питательных элементов, включающий резервуар для хранения жидких питательных веществ/удобрений, соединительные шланги, линию подачи удобрения, отличающееся тем, что дополнительно содержит насос-дозатор, линию насоса удобрения, линию подачи пропорционально смешанного жидкого удобрения, регулятора дозирования, датчик определения скорости воды,блок электрического питания.
