Рабочее оборудование гидравлического экскаватора

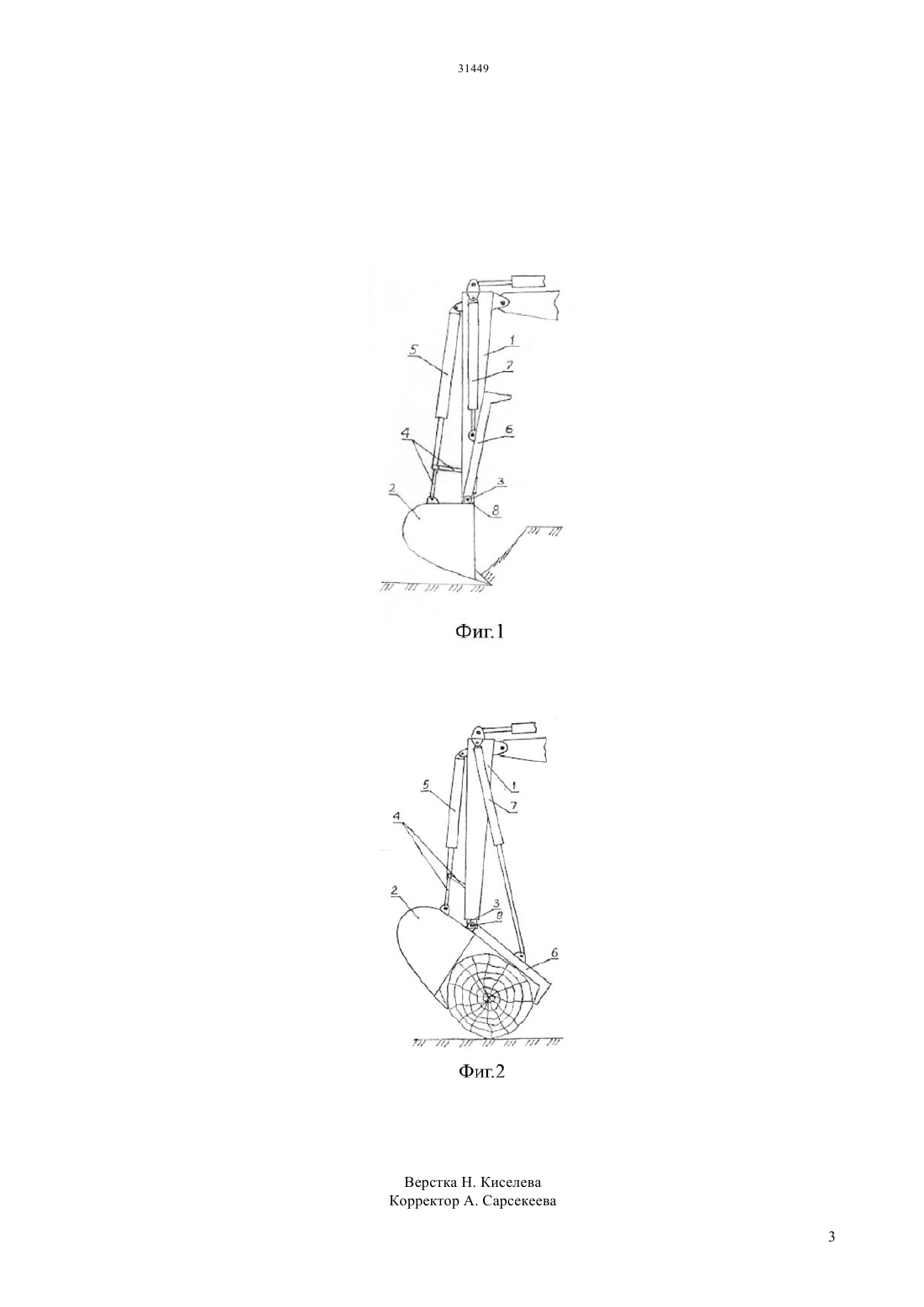

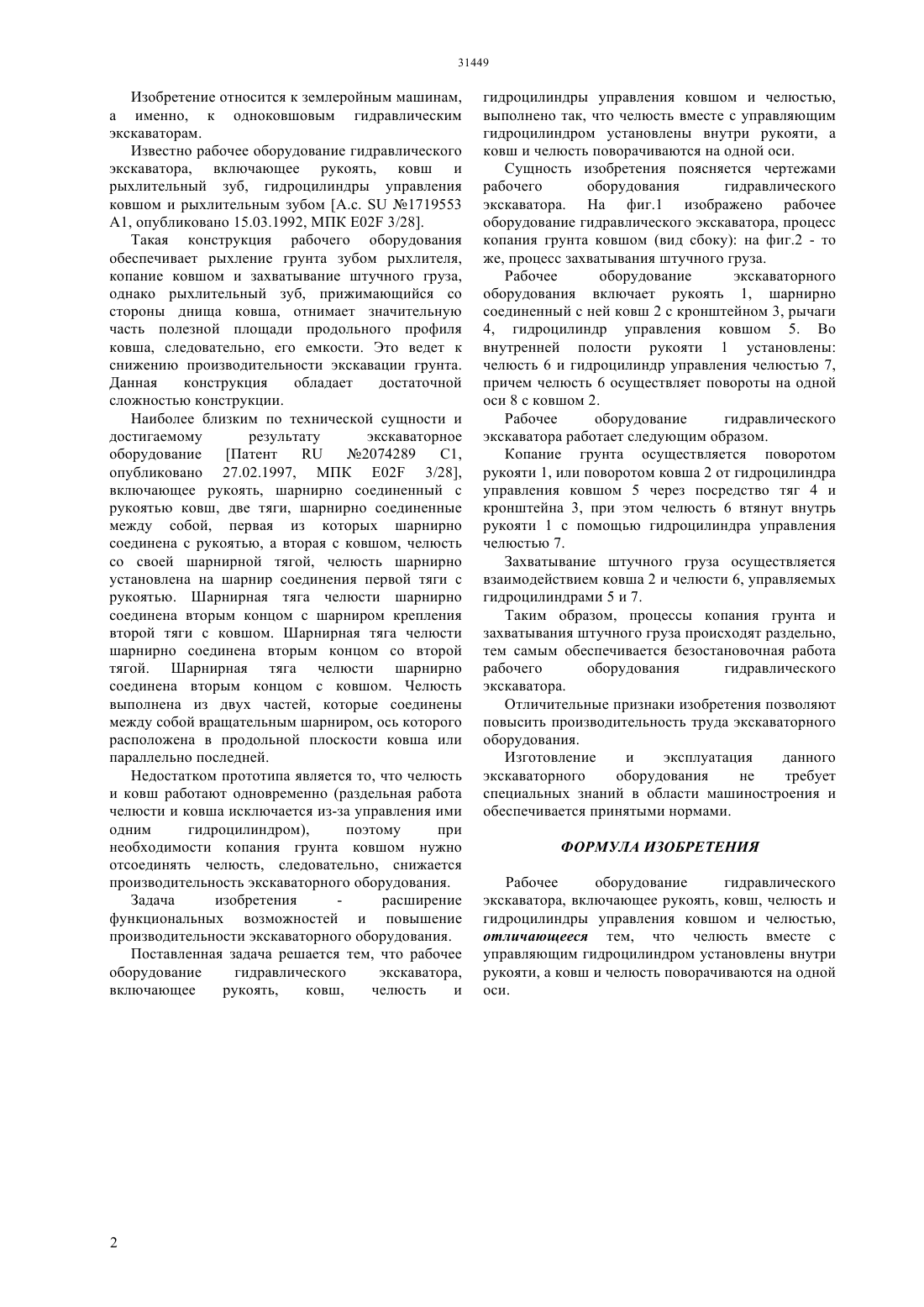

(51) 02 3/28 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Расширение функциональных возможностей и повышение производительности экскаваторного оборудования, осуществляется за счет того, что рабочее оборудование экскаваторного оборудования включает рукоять 1, шарнирно соединенный с ней ковш 2 с кронштейном 3, рычаги 4, гидроцилиндр управления ковшом 5. Во внутренней полости рукояти 1 установлены челюсть 6 и гидроцилиндр управления челюстью 7, причем челюсть 6 осуществляет повороты на одной оси 8 с ковшом 2. Данное техническое решение обеспечивает повышение производительности и расширение функциональных возможностей экскаватора.(72) Куанышев Ганижан Имранович Серимбетов Даулет Саттарович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИЧЕСКОГО ЭКСКАВАТОРА Изобретение относится к землеройным машинам,а именно, к одноковшовым гидравлическим экскаваторам. Известно рабочее оборудование гидравлического экскаватора, включающее рукоять, ковш и рыхлительный зуб, гидроцилиндры управления ковшом и рыхлительным зубом А.с.1719553 А 1, опубликовано 15.03.1992, МПК Е 02 3/28. Такая конструкция рабочего оборудования обеспечивает рыхление грунта зубом рыхлителя,копание ковшом и захватывание штучного груза,однако рыхлительный зуб, прижимающийся со стороны днища ковша, отнимает значительную часть полезной площади продольного профиля ковша, следовательно, его емкости. Это ведет к снижению производительности экскавации грунта. Данная конструкция обладает достаточной сложностью конструкции. Наиболее близким по технической сущности и достигаемому результату экскаваторное оборудование Патент 2074289 С 1,опубликовано 27.02.1997, МПК 02 3/28,включающее рукоять, шарнирно соединенный с рукоятью ковш, две тяги, шарнирно соединенные между собой, первая из которых шарнирно соединена с рукоятью, а вторая с ковшом, челюсть со своей шарнирной тягой, челюсть шарнирно установлена на шарнир соединения первой тяги с рукоятью. Шарнирная тяга челюсти шарнирно соединена вторым концом с шарниром крепления второй тяги с ковшом. Шарнирная тяга челюсти шарнирно соединена вторым концом со второй тягой. Шарнирная тяга челюсти шарнирно соединена вторым концом с ковшом. Челюсть выполнена из двух частей, которые соединены между собой вращательным шарниром, ось которого расположена в продольной плоскости ковша или параллельно последней. Недостатком прототипа является то, что челюсть и ковш работают одновременно (раздельная работа челюсти и ковша исключается из-за управления ими одним гидроцилиндром),поэтому при необходимости копания грунта ковшом нужно отсоединять челюсть, следовательно, снижается производительность экскаваторного оборудования. Задача изобретения расширение функциональных возможностей и повышение производительности экскаваторного оборудования. Поставленная задача решается тем, что рабочее оборудование гидравлического экскаватора,включающее рукоять,ковш,челюсть и гидроцилиндры управления ковшом и челюстью,выполнено так, что челюсть вместе с управляющим гидроцилиндром установлены внутри рукояти, а ковш и челюсть поворачиваются на одной оси. Сущность изобретения поясняется чертежами рабочего оборудования гидравлического экскаватора. На фиг.1 изображено рабочее оборудование гидравлического экскаватора, процесс копания грунта ковшом (вид сбоку) на фиг.2 - то же, процесс захватывания штучного груза. Рабочее оборудование экскаваторного оборудования включает рукоять 1, шарнирно соединенный с ней ковш 2 с кронштейном 3, рычаги 4, гидроцилиндр управления ковшом 5. Во внутренней полости рукояти 1 установлены челюсть 6 и гидроцилиндр управления челюстью 7,причем челюсть 6 осуществляет повороты на одной оси 8 с ковшом 2. Рабочее оборудование гидравлического экскаватора работает следующим образом. Копание грунта осуществляется поворотом рукояти 1, или поворотом ковша 2 от гидроцилиндра управления ковшом 5 через посредство тяг 4 и кронштейна 3, при этом челюсть 6 втянут внутрь рукояти 1 с помощью гидроцилиндра управления челюстью 7. Захватывание штучного груза осуществляется взаимодействием ковша 2 и челюсти 6, управляемых гидроцилиндрами 5 и 7. Таким образом, процессы копания грунта и захватывания штучного груза происходят раздельно,тем самым обеспечивается безостановочная работа рабочего оборудования гидравлического экскаватора. Отличительные признаки изобретения позволяют повысить производительность труда экскаваторного оборудования. Изготовление и эксплуатация данного экскаваторного оборудования не требует специальных знаний в области машиностроения и обеспечивается принятыми нормами. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочее оборудование гидравлического экскаватора, включающее рукоять, ковш, челюсть и гидроцилиндры управления ковшом и челюстью,отличающееся тем, что челюсть вместе с управляющим гидроцилиндром установлены внутри рукояти, а ковш и челюсть поворачиваются на одной оси.
